Подключение выключателя света с двумя клавишами: нюансы монтажных работ

Соблюдение правил техники безопасности

Поражение электротоком может обернуться необратимыми последствиями, поэтому перед каждой процедурой установки выключателя или розетки следует соблюдать ряд несложных правил:

  • первым шагом всегда должно быть отключение питания на электрощитке – для защиты и устанавливают автоматы;
  • в привычку должна войти регулярная проверка напряжения в сети с помощью тестера или индикатора;
  • следует применять только исправный инструмент с изолированными ручками и качественные, неизношенные материалы;
  • одежда и обувь должны быть удобными и не создавать дискомфорта во время работы.

Работая со штроборезом, циркулярной пилой, отбойником, перфоратором или дрелью желательно дополнительно использовать защитную маску и респиратор.

На рабочий участок вход посторонним необходимо запретить. Если в квартире проживают дети или находятся животные, лучше на время их оставить в другой комнате под присмотром взрослых или отправить в гости.

Критерии подбора выключателя и других компонентов

Они будут нужны, чтобы выполнить соединения. Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.

Модели открытого типа рекомендуется использовать в строениях с деревянными покрытиями, где крепления можно обустраивать с помощью саморезов. Самый простой в самостоятельном исполнении способ соединения проводов скрутками с дополнительной фиксацией изолентой нельзя назвать надежным. Установка проходного двухфазного выключателя Для управления несколькими осветительными приборами из разных концов помещения, используют проходной двухфазный выключатель.

Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

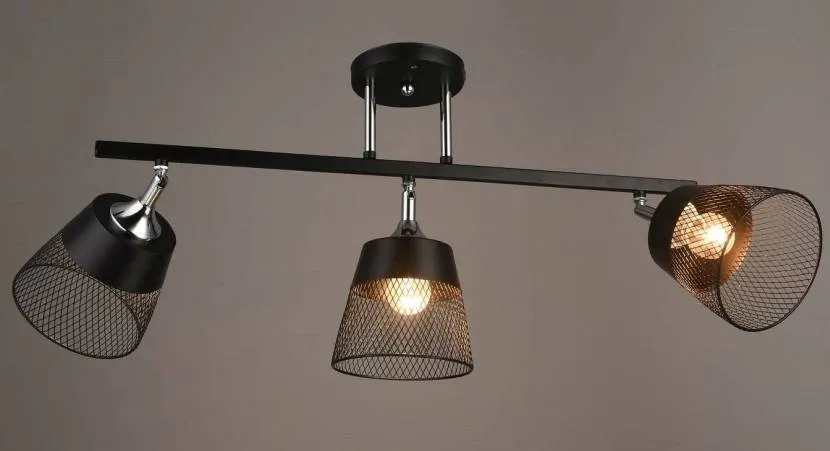

Чтобы правильно выполнить подключение двухклавишного выключателя к люстре, необходимо прежде всего разобраться в потолочной проводке. При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок. Контролировать интенсивность освещения помогают диммеры. Коричневый или красный проводник обозначает фазу.

Подготовительные работы

Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные входящий и один отходящий , по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Если речь идет о торшере или бра — то такие точки должны располагаться у дивана или в изголовье кровати. В этом узле будут видны с одной стороны от механизма для клавиш одна клемма, а с противоположной стороны от него их будет две — для проводов к отдельным двум светильникам либо к двум лампам одного светильника.

То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Основные маркировки выглядят так: Синий цвет означает всегда ноль. То есть, отсутствует распределение светильников на клавиши выключателя. Параметры и советы по выбору Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата.

Особенности конструкции

Изолента — проверенный временем материал, но не вечный. После того, как работа будет завершена, проверьте работу прибора. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой. Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы.

Фирмы, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте или установке пары выключателей. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. После этого нужно отыскать фазный провод и вход под него он, в отличие от выходов, один. Расстояние от пола — примерно один метр.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

  • Выключатель (одно-, двух-, трехклавишный);
  • Лампы с патронами;
  • Распределительная коробка;
  • Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

Подготовка к монтажу


Двухклавишный выключатель с подсветкой

Стандартные устройства сегодня дополняют подсветкой и индикаторами. Первый позволяет найти выключатель в темноте, второй показывает, что сеть замкнута и исправна. Отдельные модели дополняют влагозащитными и устойчивыми к механическим повреждениям корпусами. Такие можно установить в бане, ванной комнате и других помещениях с повышенной влажностью (в том числе на улице).

Еще один тип – проходные выключатели (другое название – переключатели). Устройства позволяют работать с одной группой светильников на противоположных концах помещений. Актуально использование в длинных коридорах, спальнях.

Особенности выбора места для установки

Правила расположения проводки

Конкретных требований и жестких ограничений законодательством не предусмотрено. Требования, закрепленные ГОСТами, ТУ и ПУЭ (правила устройства электроустановок), носят в большинстве случаев рекомендательный характер и касаются общей безопасности, удобства и защищенности. Например, высота подбирается с учетом среднего роста пользователей. Также учитывается возраст детей и возможность их доступа к точкам питания.

20-30 лет назад было принято устанавливать выключатели на высоте около двух метров, сегодня – на уровне расположения руки. При этом устройство становится доступным каждому пользователю помещения.

Подготовка к проведению монтажа


Перед установкой выключателя необходимо изучить маркировку на его корпусе

Чтобы подключить выключатель с двумя клавишами, необязательно приглашать элетромонтажера. Процедура считается одной из наиболее простых в электрике, поэтому соединить устройство с электропроводкой можно самостоятельно. В первую очередь необходимо:

  • ознакомиться с требованиями безопасности и предпринять соответствующие шаги;
  • понять маркировку, обозначения на проводах и корпусе выключателя;
  • проверить проводку и материалы на соответствие (уровень напряжения, токопроводимость, размер, другие).

После этого собираются инструменты. Стандартный набор: нож для монтажа, изоляционная лента, молоток, пассатижи, отвертки (индикаторная для проверки напряжения в сети и фигурные). Если выключатель внутренний и нет соответствующего гнезда, потребуется проштробить или вырезать его (зависит от материала стены).

Установка и подключение дистанционного выключателя

Производители делают много моделей с разными характеристиками и опциями управления:

  • Простые выключатели на включение и выключение;
  • Программируемые, только на включение, только на выключение;
  • С таймером и другими опциями.

В любом варианте дистанционная система управления состоит из двух частей:

  • Передатчика сигналов управления, которым является выключатель, имеет корпус по размерам и внешнему виду похожий на накладной выключатель для внешней проводки. В его конструкции печатная плата, с батарейкой и спиральной антеной, антенна может быть выполнена в виде извилистой дорожки на плате. Крепится к стене на саморезы или двухсторонний скотч.
  • Блок приемника сигналов управления и коммутации контактов имеет миниатюрные размеры, контакты для подключения проводов и устанавливается к конструкцию корпуса люстры, плафона или другого осветительного прибора.

Подключение блока управления к осветительным приборам

На данной схеме показан блок управления для двухклавишного выключателя с двумя группами освещения, бывают модели с одной группой. Перед установкой дистанционного выключателя, провода от обычного выключателя замыкаются. Корпус старого переключателя можно оставить на месте или просто включить, тогда 220В постоянно будут приходить к прибору освещения и запитывать блок управления.

Внешний вид радиовыключателя HiTE PRO LE-1

 Характеристики

Частота передачи сигналов управления868 МГц
Радиус уверенного приема сигналовдо 250 метров
Способ кодировки сигналаАдресная трансмиссия
Батарея электропитанияCR2032,
Температура эксплуатации30… +50 °С
Способ крепления Скотч или Саморезы
Габариты75×75×13 мм

Отечественные радиовыключатели этой серии имеют большой радиус действия, производитель гарантирует работу без замены батарейки питания до7лет, срок безаварийной работы до 3 лет.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы

Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.


Для открытой


Для скрытой

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

  • модели для установки на саму стену (используются для открытой проводки);
  • модели для внутренней установки на стене (подходят для скрытой проводки).

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Принцип действия

Принцип работы двухклавишного устройства в первую очередь зависит от типа осветительного прибора, работу которого оно регулирует. Например, имея две кнопки, можно подключить только одну из них. Такой вариант подключения используется в том случае, когда нет необходимости в задействовании обеих групп светильников или, если нужно подвести ток к одной единственной лампочке.

Подключение второй клавиши активирует другую группу осветительных ламп на люстре. Если вы хотите, чтобы комната была хорошо освещена, то рекомендуется воспользоваться этим вариантом подключения прибора.

Обратите внимание! В продаже можно встретить двухклавишные модели, которые состоят из двух одноклавишных приборов, независимых друг от друга. Такие выключатели называют модульными.

Чтобы подключить выключатель такого типа правильно, рекомендуется посмотреть видео, в котором доступно объясняется последовательность действий. Стоит также сказать, что при установке двухклавишного устройства увеличивается электрическая безопасность. Это связано с тем, что монтаж данной модели позволяет снизить число точек с напряжением.

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

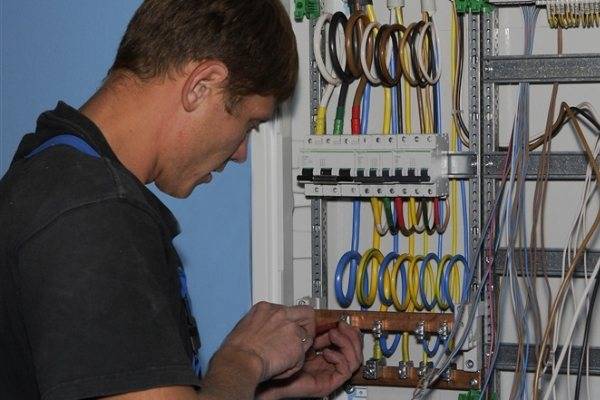

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Источники

  • https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
  • https://www.asutpp.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya-na-dve-lampochki.html
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
  • https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchenie-vyklyuchatelya-sveta-s-dvumya-klavishami.html
  • https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html

Янв 25, 2021

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Как работает двухклавишный выключатель

Если снять рамку и саму контактную пластину с одноклавишного выключателя, то можно увидеть, что к клеммам идет два провода. На самом деле, это одна жила, разделенная контактной колодкой. Выключатель может поочередно разрывать и соединять ее опять в одно целое. В последнем случае по проводам пойдет ток.

У двухклавишного выключателя похожий принцип работы. Так же, как и в предыдущем варианте, одна фазная жила идет от распределительной коробки. Входящий провод необходимо закрепить к неподвижному контакту, выступающему, как общий для обеих клавиш. Но на выходе получаются уже две жилы, которые уходят к люстре. При этом каждая из контактных пластин отвечает только за свой провод.

При таком положении подключение люстры на двойной выключатель делает возможным, как поочередно задействовать каждую из групп лампочек, так и включить сразу весь светильник на полную мощность. В последнем случае нужно активировать сразу две клавиши. А в остальное время можно регулировать степень освещения комнаты, включая одну из необходимых групп свечей.


Активация только одной группы источников света

Источник lustrof.ru

Для реализации проекта потребуется внести некоторые изменения в схему самой люстры. Необходимо разбить все лампы на две группы. Причем их количество в каждой сборке выбирается индивидуально. Например, в классическом варианте с пятирожковой люстрой их делят на 2 и 3. Причем в каждой группе можно использовать лампочки разной мощности. Это позволит эксплуатировать люстру в повседневном экономном режиме. А на полную мощность включать прибор только при необходимости.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

Рисунок 2. Основные элементы конструкции

Обозначения на фото:

  • А – клавиши;
  • В – внешняя панель-корпус;
  • С – внутренняя панель;
  • D – коммутационный механизм;
  • 1 – вход;
  • 2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

Рисунок. 3. Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» — общий вход, «2» и «3» — два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
