Твердотельное реле: виды, практическое применение, схемы подключения

Преимущества и недостатки ТТР

Твердотельные реле не зря вытесняют с рынка обычные пускатели и контакторы. Эти полупроводниковые приборы обладают множеством преимуществ перед электромеханическими аналогами, которые заставляют потребителей останавливать выбор именно на них.


Реле для микросхем имеет компактные размеры и сильно ограничены по максимально пропускаемому току. Крепятся они преимущественно путем припаивания специальных ножек

К таким достоинствам относят:

  1. Низкое потребление электроэнергии (на 90% меньше).
  2. Компактные габариты, позволяющие монтировать устройства в ограниченном пространстве.
  3. Высокая скорость запуска и отключения
  4. Пониженная шумность работы, отсутствуют характерные для электромеханического реле щелчки.
  5. Не предполагается техническое обслуживание.
  6. Длительный срок службы благодаря ресурсу в сотни миллионов срабатываний.
  7. Благодаря широким возможностям по модификации электронных узлов, ТТР имеют расширенные сферы применения.
  8. Отсутствие электромагнитных помех при срабатывании.
  9. Исключается порча контактов вследствие их механического удара.
  10. Отсутствие прямого физического контакта между цепями управления и коммутации.
  11. Возможность регулирования нагрузки.
  12. Наличие в импульсных ТТР автоматических цепей, защищающих от перегрузок.
  13. Возможность использования во взрывоопасных средах.

Указанных преимуществ твердотельных реле не всегда достаточно для нормальной работы оборудования. Именно поэтому они ещё не полностью вытеснили электромеханические контакторы.


Для стабильной работы мощных твердотельных реле важен эффективный отвод тепла, потому что при повышенных температурах резко искажается напряжение нагрузки (+)

ТТР имеют и недостатки, которые не позволяют им использоваться во многих случаях.

К минусам относят:

  1. Невозможность работы большинства устройств с напряжениями свыше 0,5 кВ.
  2. Высокая стоимость.
  3. Чувствительность к высоким токам, особенно в пусковых цепях электродвигателей.
  4. Ограничения по использованию в условиях повышенной влажности.
  5. Критическое снижение рабочих характеристик при температурах ниже 30°С мороза и выше 70°С тепла.
  6. Компактный корпус приводит к избыточному нагреву устройства при стабильно высоких нагрузках, что требует применения специальных устройств пассивного или активного охлаждения.
  7. Возможность расплавления устройства от нагрева при коротком замыкании.
  8. Микротоки в закрытом состоянии реле могут быть критическими для работы оборудования. Например, подключенные в сеть люминесцентные лампы могут периодически вспыхивать.

Таким образом, твердотельные реле имеют определенные сферы применения. В цепях высоковольтного промышленного оборудования их использование резко ограничено из-за несовершенных физических свойств полупроводниковых материалов.

Однако в бытовой технике и автомобильной промышленности ТТР занимают прочные позиции за счет своих положительных свойств.

Конструктивные особенности

В основе твердотельного реле лежит электронная плата, в состав которой входит три главных элемента — узлы управления и развязки, а также силовой ключ. В роли силовых элементов применяются такие детали:

  • Для постоянного I — транзисторы полевого типа, простые транзисторы, модульные элементы класса IGBT, а также MOSFET-транзисторы.
  • Для переменного I — сборки на базе тиристоров, а также симисторы.

Развязка цепи обеспечивается оптронами — изделиями, состоящими из излучающего и принимающего свет устройства. Между ними установлен диэлектрик, имеющий прозрачную структуру.

Управляющий узел выполнен в виде стабилизирующей схемы, обеспечивающей оптимальные уровни тока и напряжения для излучающего свет элемента. Напряжение на входе схемы должно быть от 70 до 280 Вольт.

Что касается напряжения нагрузки, его величина — до 480 Вольт. Расположение электроприбора (до или после ТТР) не имеет значения.

Как правило, устройство монтируется после нагрузки с последующим подключением к «земле». При таком варианте схемы удается защитить внутренние элементы от протекания тока КЗ (он потечет через заземляющий провод).

Описание

В отличие от электромеханических реле (EMR), которые используют катушки, магнитные поля, пружины и механические контакты для управления и переключения питания, твердотельное реле или SSR не имеет движущихся частей, но вместо этого использует электрические и оптические свойства полупроводниковых полупроводников, выполняет его вход в функции изоляции и переключения выхода.

Как и обычные электромеханические реле, твердотельные реле обеспечивают полную электрическую изоляцию между их входными и выходными контактами, а его выход действует как обычный электрический переключатель в том смысле, что он имеет очень высокое, почти бесконечное сопротивление в непроводящем (разомкнутом) и очень низком сопротивлении при проведении. Твердотельные реле могут быть предназначены для переключения как переменного, так и постоянного тока с помощью SCR, триак или переключающего транзисторного выхода вместо обычных механических нормально разомкнутых контактов. Купить твердотельное реле на Алиэкспресс:

В то время как твердотельное реле и электромеханическое реле в основном схожи в том, что их низковольтный вход электрически изолирован от выхода, который переключает и контролирует нагрузку, электромеханические реле имеют ограниченный жизненный цикл контакта, могут занимать много места и имеют более низкие скорости переключения, особенно большие силовые реле и контакторы. Твердотельные реле не имеют таких ограничений.

Таким образом, основные преимущества твердотельных реле по сравнению с обычными электромеханическими реле состоят в том, что у них нет движущихся частей, изнашиваемых, и, следовательно, нет проблем с отскоком контактов, они могут переключать «ВКЛ» и «ВЫКЛ» гораздо быстрее, чем механические реле может двигаться, а также включаться при нулевом напряжении и отключаться при нулевом токе, что устраняет электрические помехи и переходные процессы.

Полупроводниковые реле можно купить в стандартных готовых комплектах, от нескольких вольт или ампер до многих сотен вольт и ампер выходной коммутационной способности. Однако твердотельные реле с очень высоким номинальным током (плюс 150 А) все еще слишком дороги для покупки из-за их требований к силовым полупроводникам и теплоотдаче, и, как таковые, все еще используются более дешевые электромеханические контакторы.

Подобно электромеханическому реле, небольшое входное напряжение, обычно от 3 до 32 вольт постоянного тока, может использоваться для управления очень большим выходным напряжением или током, например 240В, 10А. Это делает их идеальными для взаимодействия микроконтроллеров, PIC и Arduino, так как слаботочный 5-вольтный сигнал, скажем, от микроконтроллера или логического вентиля, может использоваться для управления конкретной нагрузкой цепи, и это достигается с помощью опто-изолятора.

Как выбрать полупроводниковое устройство?

Покупая твердотельное реле нужно обратить внимание на его основные характеристики:

  • Вид SSR.
  • Материал корпуса.
  • Тип включения – быстрый или постепенный.
  • Производитель.
  • Наличие крепежей.
  • Уровень потребления электроэнергии.
  • Размер ТТР.
  • Необходимо учесть коммутируемый регулятор напряжение.

Важно! Реле должно иметь большой запас мощности напряжения для его надежного и продолжительного использования. Иначе при скачке напряжения произойдёт поломка

Выполняя работы по проведению электрической системы помещения и устанавливая оборудование, вне зависимости от его масштабов, важно чтобы всё работало надежно и исправно

Осуществлению этого способствует полупроводниковое устройство

Выполняя работы по проведению электрической системы помещения и устанавливая оборудование, вне зависимости от его масштабов, важно чтобы всё работало надежно и исправно. Осуществлению этого способствует полупроводниковое устройство

При верном подборе типа SSR и правильной установке, оно будет долговечно

При верном подборе типа SSR и правильной установке, оно будет долговечно.

Рекомендации по выбору

В связи с электрическими потерями на силовых полупроводниковых элементах твердотельные реле нагреваются при коммутации нагрузки. Это накладывает ограничение на величину коммутируемого тока. Температура 40 градусов Цельсия не вызывает ухудшения рабочих параметров устройства. Однако нагрев выше 60С сильно снижает допусимую величину коммутируемого тока. Реле в этом случае может перейти в неуправляемый режим работы и выйти из строя.

Поэтому, при длительной работе реле в номинальных, и особенно, «тяжелых» режимах (при длительной коммутации токов свыше 5 А) требуется применение радиаторов. При повышенных нагрузках, например, в случае нагрузки «индуктивного» характера (соленоиды, электромагниты и т.п.), рекомендуется выбирать устройства с большим запасом по току – в 2-4 раза, а в случае управления асинхронным электродвигателем необходим 6-10 кратный запас по току.

При работе с большинством типов нагрузок включение реле сопровождается скачком тока различной длительности и амплитуды, величину которого необходимо учитывать при выборе:

  • чисто активные (нагреватели) нагрузки дают минимально возможные скачки тока, которые практически устраняются при использовании реле с переключением в «0»;
  • лампы накаливания, галогенные лампы при включении пропускают ток в 7…12 раз больше номинального;
  • флуоресцентные лампы в течение первых секунд (до 10 с) дают кратковременные скачки тока, в 5…10 раз превышающие номинальный ток;
  • ртутные лампы дают тройную перегрузку по току в течение первых 3-5 мин.;
  • обмотки электромагнитных реле переменного тока: ток в 3…10 раз больше номинального в течение 1-2 периодов;
  • обмотки соленоидов: ток в 10…20 раз больше номинального в течение 0,05 – 0,1 с;
  • электродвигатели: ток в 5…10 раз больше номинального в течение 0,2 – 0,5 с;
  • высокоиндуктивные нагрузки с насыщающимися сердечниками (трансформаторы на холостом ходу) при включении в фазе нуля напряжения: ток в 20…40 раз больше номинального в течение 0,05 – 0,2 с;
  • емкостные нагрузки при включении в фазе, близкой к 90°: ток в 20…40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Будет интересно Что такое промежуточное реле?

Способность выдерживать токовые перегрузки характеризуются величиной «ударного тока». Это – амплитуда одиночного импульса заданной длительности (обычно 10 мс). Для реле постоянного тока эта величина обычно в 2 – 3 раза превосходит значение максимально допустимого постоянного тока, для тиристорных реле это соотношение около 10. Для токовых перегрузок произвольной длительности можно исходить из эмпирической зависимости: увеличение длительности перегрузки на порядок ведет к уменьшению допустимой амплитуды тока. Расчет максимальной нагрузки представлен в таблице ниже.


Таблица расчета максимальной нагрузки для твердотелого реле.

Выбор номинального тока для конкретной нагрузки должен заключаться в соотношении между запасом по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

Для повышения устойчивости устройства к импульсным помехам параллельно коммутирующим контактам ставится внешняя цепь, состоящая из последовательно включенных резистора и емкости (RC-цепь). Для более полной защиты от источника перегрузки по напряжению со стороны нагрузки необходимо включить защитные варисторы параллельно каждой фазе твердотельного реле.

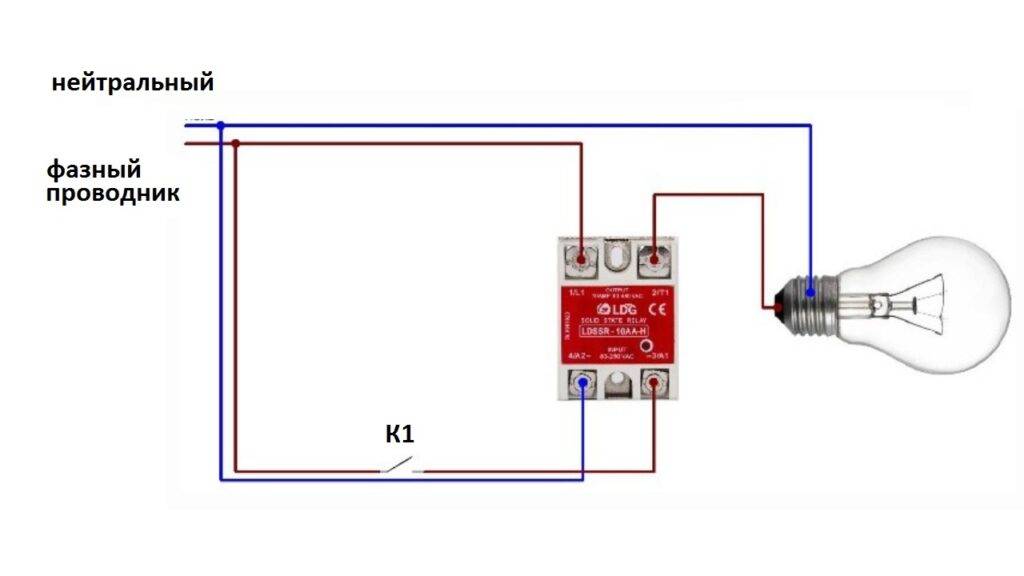

Схема подключения твердотельного реле.

При коммутации индуктивной нагрузки использование защитных варисторов обязательно. Выбор необходимого наминала варистора зависит от величины напряжения питающего нагрузку, и расчитывается по формуле: Uваристора = (1,6…1,9)хUнагрузки.

Тип варистора определяется на основе конкретных характеристик работы устройства. Наиболее популярными отечественными варисторами являются серии: СН2-1, СН2-2, ВР-1, ВР-2. Твердотельное реле обеспечивает хорошую гальваническую изоляцию входных и выходных цепей, а также токоведущих цепей от элементов конструкции прибора, поэтому дополнительных мер изоляции цепей не требуется.

Конструкция твердотельных реле и принцип работы

Название твердотельное, указывает на структуру конструкции реле, схема которого собрана из полупроводниковых приборов на печатных платах, тиристорах, транзисторах или симисторах. Все элементы помещаются в жесткий корпус, ингда заливаются эпоксидной смолой, таким образом, получается неразборная жесткая конструкция. С наружи выведены только контакты для управления и коммутации подключаемой нагрузки.

Разные модели твердотельных реле

Фактически каждый отдельно взятый тиристор или транзистор является бесконтактным твердотельным реле. При подаче управляющего напряжения на полупроводниковый кристалл p-n-p переходы в его структуре открываются, пропуская ток, при снятии управляющего напряжения закрываются, останавливая поток электронов.

Обычное реле с электромагнитной катушкой и механическими контактами работает по такому же принципу. При подаче напряжения на электромагнитную катушку сердечник втягивается, размыкает или замыкает контакты в зависимости от конструктивных особенностей изделия.

Так как габариты полупроводников имеют малые размеры в одном корпусе можно разместить, комплексную систему коммутации групп контактов различного назначения с схемами на замыкание или размыкание. При этом используются транзисторы, симисторы, тиристоры с р-n—p или n—p—n переходами, в зависимости от функционального назначения применяют соответствующие твердотельные реле.

Структурная схема твердотельного реле с основными элементами

Изделия отличаются по техническим параметрам по величине коммутируемого тока, напряжению управления и многим другим параметрам. В большинстве случаев сигнал управления на входе предается оптическим путем, через подсветку светодиодом, фотодиода для включения коммутации.

Критерии выбора твердотельных реле

Выбор полупроводникового реле определяет несколько факторов:

  • Функциональное назначение схемы с нагрузкой, в которой его планируется использовать;
  • Условия эксплуатации, влажность, окружающая температура;
  • Технические параметры цепи питания схемы оборудования.

В первую очередь определяется ток, проходящий через цепи коммутации, для этого мощность нагрузки надо поделить на напряжение питания.

In = PU

Если в системе подключается нагревательный тэн мощностью 1.5 кВт, контакты реле должны выдерживать ток 1500Вт 220В = 6,8 А. Но обычно для запаса выбирают на 25% больше расчетной величины, это делается по причине неравномерного потребления тока на различных этапах работы нагрузки. Приборы могут быть индуктивной или реактивной нагрузкой в цепи, реактивная нагрузка в момент включения имеет пиковый скачек по величине потребляемого тока. Кратковременные скачки тока существенно снижают сроки службы полупроводников в реле, поэтому их устанавливают с запасом мощности. Характер нагрузки приборов исследован, рассчитан специальный коэффициент, на который умножается расчетное значение тока. Log into several Dark Web marketplaces using only the alternative link Darknet Marketplaces it stores active urls of most popular Darknet marketplaces

Коммутируемая реле нагрузкаКоэффициент
Лампы со спиралью накаливания6
Светодиодные светильники1
Схемы управления двигателем, драйверы6
Люминесцентные экономичные лампы10
Понижающие трансформаторы20
Нагревательные элементы, ни ромовые спирали, тэны, кипятильники1

В нашем случае нагревательный элемент с коэффициентом 1 х 6.8 = 6.8А.

Для индуктивных нагрузок желательно кратковременный процесс переключения, поэтому управление реле делаются со схемами, где полупроводниковые элементы открываются в любой момент фазы или при нулевом ее значении.


График управления коммутацией при прохождении током нулевого уровня


Фазное управление коммутацией

Для управления в системах цифровой техники логично использовать реле с управляющим напряжением 3-5В постоянного тока, так как сигналы управления в этих схемах имеют такие параметры.

Большое значение имеет температура окружающей среды, полупроводниковые элементы эффективно работают до 80 ̊С. Поэтому в некоторых случаях реле устанавливают на металлический радиатор, который отводит тепло или делают принудительную вентиляцию. В любом случае чтобы реле работало долго и надежно надо учитывать все детали условия эксплуатации и подбирать соответствующие технические характеристики.

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

  1. Регулятор тока служит для поддержки неизменного значения тока.
  2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
  3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
  4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
  5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

  1. Управление коммутационными действиями при переходе тока через ноль.

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

  1. Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

  • Ток: нагрузки, пусковой, номинальный.
  • Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
  • Тип напряжения цепи: переменное или постоянное.
  • Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

  1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
  2. Электродвигатель асинхронного типа, 10 кратный запас по току.
  3. Освещение с лампами накаливания – 12 кратный запас.
  4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Виды ТТР

Где купить такие реле, не выходя из дома — см. ссылки в конце статьи.

Твердотельные реле по устройству и принципу работы можно разделить на следующие разновидности:

  • По виду управляющего напряжения – переменное или постоянное (дискретные). Иногда на вход подключается переменный резистор, т.е. используется аналоговое управление, соответственно и выходное напряжение меняется плавно, как в диммере для освещения.
  • По виду коммутируемого напряжения – переменное или постоянное.
  • По количеству фаз для переменного напряжения – одна или три.
  • Для трехфазных – с реверсом или без.
  • По конструкции – монтаж на поверхность или на ДИН-рейку. Хотя, практически все производители предлагают переходные планки для универсального монтажа.

Кроме того, стандартной опцией для коммутации переменного напряжения является переключение в момент перехода через ноль.

(adsbygoogle = window.adsbygoogle || []).push({});

Выше уже было фото ТТЛ, у которого вход — постоянное напряжение, выход — переменное (АС-DC). Вот ещё какие реле у меня есть сейчас под рукой:

SSR OMRON DC-DC. Вход — постоянное напряжение до 24 В, выход — тоже постоянное, до 200 В

SSR FOTEK DC-DC — твёрдотельные реле постоянного тока

Этими двумя моделями реле удобно коммутировать нагрузку с постоянным напряжением 24 Вольта, когда управляющий сигнал (тоже 24 В) приходит с выхода контроллера или с датчика. Можно сказать, что это такие компактные усилители тока. Причем коэффициент усиления при этом — около 1000, поскольку ток управляющей цепи — менее 10 мА.

Дальше-больше. Ниже показано трехфазное твердотельное реле. На его входы R, S, T подается три фазы 380В, а с его выходов U, V, W напряжение подается на асинхронный двигатель или трехфазный ТЭН.

Fotek 3 phase. Трехфазное твердотельное реле

Это реле работает (по результатам работы) примерно, как магнитный пускатель с катушкой 24 VDC.

Как подключить электродвигатель через магнитный пускатель — подробно расписано на сайте здесь.

Управляющие контакты показаны поближе:

Fotek 3 phase. Входные управляющие контакты

Видите на фото, под управляющие контакты предусмотрено ещё одно место, которое в данном случае не используется? На этом месте у другой модели подается сигнал реверса. То есть, при подаче на один вход фазы через реле коммутируются для прямого вращения двигателя, при подаче на другой вход — для обратного.

Кто не в курсе — прямое вращение — это когда двигатель крутится по часовой стрелке, если смотреть ему «в зад». Как поменять направление вращения двигателя — поменять местами любые две фазы.

По теме рекомендую почитать мою статью по трем фазам и отличии трехфазного питания от однофазного.

Трехфазные реле с реверсом бывают с коммутацией двух фаз, третья подключена к двигателю постоянно.

А теперь представьте, столько места занимает и сколько шума при работе создает обычное реверсивное реле на такой ток? То-то и оно!

Вот такое же ТТЛ, но помощнее и с управлением от переменки 220В.

Fotek TSR-40AA-H 3 phase 40A

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт!

С мощностью не всё так оптимистично, но об этом в конце статьи.

В следующем разделе статьи показана схема, кнопка звонка может стоять как раз в цепи управления.

Классификация твердотельных реле

Сферы применения реле разнообразны, поэтому и их конструктивные особенности могут сильно отличаться, в зависимости от потребностей конкретной автоматической схемы. Классифицируют ТТР по количеству подключенных фаз, виду рабочего тока, конструктивным особенностям и типу схемы управления.

По количеству подключенных фаз

Твердотельные реле используются как в составе домашних приборов, так и в промышленной автоматике с рабочим напряжением 380 В.

Поэтому эти полупроводниковые устройства, в зависимости от количества фаз, разделяются на:

  • однофазные;
  • трехфазные.

Однофазные ТТР позволяют работать с токами 10-100 или 100-500 А. Их управление производится с помощью аналогового сигнала.


К трехфазному реле рекомендуется подключать провода различных цветов, чтобы при монтаже оборудования можно было правильно их присоединить

Трехфазные твердотельные реле способны пропускать ток в диапазоне 10-120 А. Их устройство предполагает реверсивный принцип функционирования, который обеспечивает надежность регуляции одновременно нескольких электрических цепей.

Часто трехфазные ТТР используются для обеспечения работы асинхронного двигателя. В его электросхему управления обязательно включаются быстрые предохранители из-за высоких пусковых токов.

По виду рабочего тока

Твердотельные реле нельзя настроить или перепрограммировать, поэтому они могут нормально работать только при определенном диапазоне электропараметров сети.

В зависимости от потребностей ТТР могут управляться электроцепями с двумя видами тока:

  • постоянным;
  • переменным.

Аналогично можно классифицировать ТТР и по виду напряжения активной нагрузки. Большинство реле в бытовых приборах работают с переменными параметрами.


Постоянный ток не используется в качестве основного источника электроэнергии ни в одной стране мира, поэтому реле такого типа имеют узкую сферу применения

Устройства с постоянным управляющим током характеризуются высокой надежностью и используют для регуляции напряжение 3-32 В. Они выдерживают широкий диапазон температур (-30..+70°С) без значительного изменения характеристик.

Реле, регулирующиеся переменным током, имеют управляющее напряжение 3-32 В или 70-280 В. Они отличаются низкими электромагнитными помехами и высокой скоростью срабатывания.

По конструктивным особенностям

Твердотельные реле часто устанавливают в общий электрощит квартиры, поэтому многие модели имеют монтажную колодку для крепления на DIN-рейку.

Кроме того, существуют специальные радиаторы, располагающиеся между ТТР и опорной поверхностью. Они позволяют охлаждать прибор при высоких нагрузках, сохраняя его рабочие характеристики.


Реле крепиться на DIN-рейку преимущественно через специальный кронштейн, который имеет и дополнительную функцию – отводит излишки тепла при работе прибора

Между реле и радиатором рекомендуется наносить слой термопасты, который увеличивает площадь соприкосновения и увеличивает теплоотдачу. Существуют и ТТР, предназначенные для крепления к стене обычными шурупами.

По типу схемы управления

Не всегда принцип работы регулируемой реле техники требует его мгновенного срабатывания.

Поэтому производители разработали несколько схем управления ТТР, которые используются в различных сферах:

  1. Контроль «через ноль». Такой вариант управления твердотельным реле предполагает срабатывание только при значении напряжения, равном 0. Используется в устройствах с емкостной, резистивной (нагреватели) и слабой индуктивной (трансформаторы) нагрузкой.
  2. Мгновенное. Используется при необходимости резкого срабатывания реле при подаче управляющего сигнала.
  3. Фазовое. Предполагает регулирование выходного напряжения методом изменения параметров управляющего тока. Применяется для плавного изменения степени нагрева или освещения.

Твердотельные реле различаются и по многим другим, менее значимым, параметрам

Поэтому при покупке ТТР важно разобраться в схеме работы подключаемой техники, чтобы приобрести максимально соответствующее ей регулировочное устройство

Обязательно должен быть предусмотрен запас мощности, потому что реле имеет эксплуатационный ресурс, который быстро расходуется при частых перегрузках.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
