Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Инструкция по подключению

Как мы уже говорили ранее, монтаж распределительной коробки может осуществляться открытым и скрытым способом. Рассмотрим основные этапы каждого из способов.

Открытый монтаж

Данный вид установки более простой и не занимает много времени.

К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

  1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
  2. Отметьте места крепления простым карандашом.
  3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
  4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.
  5. Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
  6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
  7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Скрытый монтаж

Установка скрытым способом более трудоемкая, но все же под силу электрику-новичку.

Итак:

Сначала необходимо создать штробы под посадку изделия в бетонной стене

Для этого используйте дрель со специальной корончатой насадкой
Обращаем внимание на важное требование — диаметр штробы должен полностью соответствовать размерам распределительной коробки. Если место посадки будет маленьким, придется выравнивать контуры, если слишком большое – накладывать больше раствора.

Напоследок хотелось бы дать один полезный совет – во время соединения проводов подписывайте каждую группу (к примеру, розетки, выключатели, люстра и т.д.). Это позволит Вам быстро найти необходимую жилу при ремонтных работах в квартире.

Вот и вся технология установки распределительной коробки при скрытой проводке в бетон. Такой вариант займет немного больше времени, но зато внешний вид комнаты не будет испорчен. Осталось только предоставить Вам несколько полезных видео инструкций и схем.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Технология установки распределительной коробки

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, – тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб – каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, – важной частью данного процесса будет монтаж и подключение распределительного короба. Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения

Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, – помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, – помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Блог хорошего настроения

Делай только то, что дается тебе легче всего, но делай это изо всех сил

Есть конечно вопросы по некоторым предложениям) Например, предлагается спрятать роутер в коробку из под обуви, тем самым лишив его вентиляции. Или декор стиральной машины с помощью изоленты. Но всё же, кое-какие решения могут показаться интересными.

Внимательно оглядите интерьер своего дома. Наверняка в нем есть то, что постоянно попадается вам на глаза и портит всю картину уюта и комфорта, которую вы так старательно пытаетесь сохранить. Куда деть провода от компьютера и прочей техники? Как избавиться от мозолящей глаза решетки вентиляции, которая торчит в гостиной и нарушает весь фэншуй?

Спрячьте корзины для грязного белья в глубоких ящиках комода.

Роутер можно спрятать в красивую коробку из-под дорогих туфель.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Устройство подрозетников

Подрозетник, он же установочная коробка, является основанием для монтажа розеток и выключателей.

В соответствии с правилами противопожарной безопасности и строительными нормами и правилами электрическая проводка, а также розетки и выключатели могут быть двух видов: монтируемые открытым способом (на поверхности стены) и скрытым (непосредственно в стену). В том случае, когда вся проводка в квартире выполнена открытым способом (например, в коробах) либо при подключении дополнительного электроприбора, – применяются наружные розетки/выключатели.

Однако гораздо чаще проводка выполняется более эстетичным скрытым способом (например, путем штрабления стены), следовательно, розетки/выключатели также монтируются в стену. При таком способе установки в соответствии со СНиПами необходимо использовать подрозетники.

Рекомендуется монтаж подрозетников и распаченых коробок осуществлять одновременно с прокладкой электрических кабелей. В этом случае при разметке проводки отмечаются места будущего нахождения конечных пунктов (розетки/выключатели) и узловых станций (распаечные коробки).

Это интересно: Провод МГШВ — технические характеристики, расшифровка, сечения

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

  • Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
  • Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
  • С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

  • Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
  • После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

https://youtube.com/watch?v=EOwrb9Wgqmc

В соединительной коробке следует обеспечить запас провода

Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

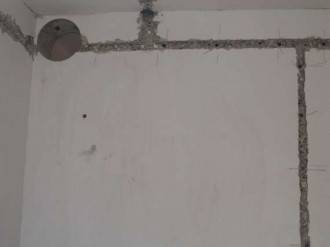

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

  • повышение уровня пожарной безопасности;
  • эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

Вам это будет интересно Как используется эффект Холла: принципы явления и способы применения

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

  1. В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
  2. Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
  3. От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
  4. От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
  5. Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

  • 1 клемма счётчика — начало токовой обмотки первой фазы;
  • 2 клемма — напряжение первой фазы;
  • 4 клемма счётчика — токовая обмотка второй фазы;
  • 5 клемма — разность потенциалов второй фазы;
  • 7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
  • 8 клемма — напряжение третьей фазы;
  • 9 клемма счётчика — общий провод;
  • 10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.
