Типы доводчиков
Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма. В зависимости от места применения установка для дверей бывает:
- мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
- дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.
Существующие варианты дверных доводчиков
Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками. Конфигурация доводчиков по устройству:
- устройство с приводом и зубцами;
- применение кулачкового вала.
Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.
Верхний доводчик
Это типовой вид механизма. Есть варианты установки доводчиков вверху:
- Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
- Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.
Установка доводчика выбирается, отталкиваясь от функций открытия двери.
Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.
Пример доводчика для двери открывающейся в обе стороны
Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.
Нижний доводчик
Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.
Вариант конструкции нижнего доводчика
Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.
Скрытые дверные доводчики
Механизмы полностью скрыты в дверном полотне. Есть 2 вида:
- Петля-доводчик – по своей функциональности служит дверной петлей.
- Скрытый верхний доводчик, врезаемый в двери.
Конструкция скрытого дверного доводчика
Порядок работы
Следует отметить, что в первого раза должного результата может и не получиться. И это зависит не только от квалификации мастера. Многие неисправности вызываются несколькими причинами, каждая из которых влечет определенные негативные последствия для корректного распахивания/закрывания дверей и их положения на фасаде шкафа. А потому нередко регулировка проводится комплексно, по нескольким осям.

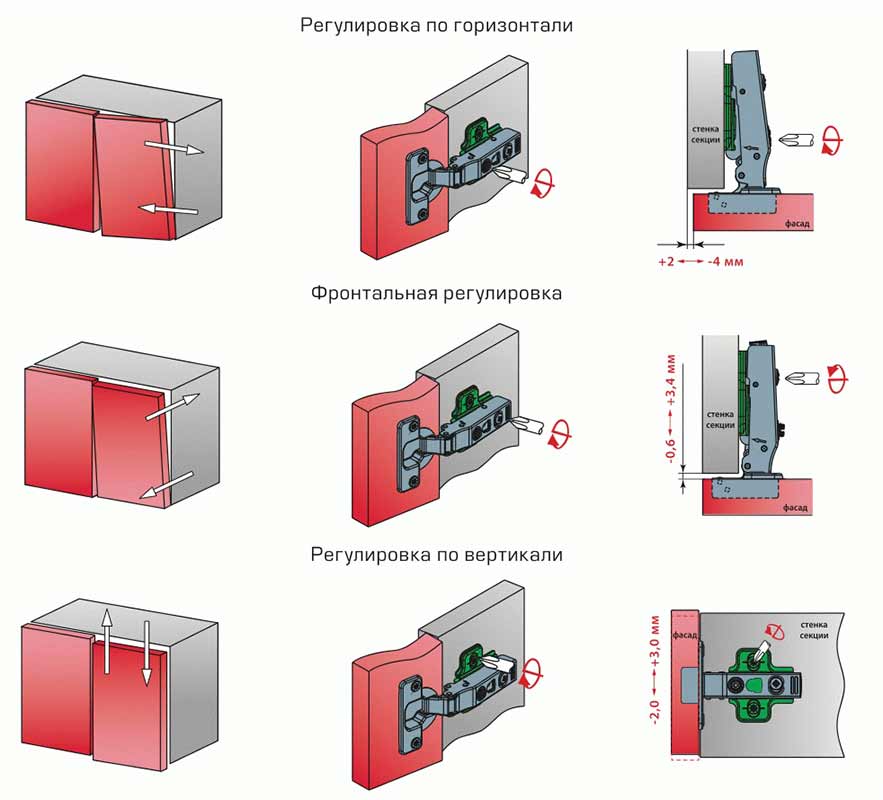

По высоте
Это необходимо при явном перекосе. Она начинает верхним срезом задевать за низ или верх перегородок шкафа, возникают сложности с плотным закрыванием, так как соседние дверцы буквально упираются друг в друга торцами полотен.
Определяя, как отрегулировать двери шкафа, нужно учитывать, что на их положение влияют оба навеса. Необходимо ослабить крепеж, сместить полотно, несколько затянуть винты и проверить на открывание/закрывание. Как правило, достаточно двух-трех попыток, и недостаток устраняется.
По ширине (глубине)
Здесь придется «работать» с другим винтом. Его несложно определить по месту установки – он дальше от края секции, и посадочное «окно» отличается продолговатой формой. Именно это и позволяет найти оптимальное положение петли относительно стенки кухонного или иного шкафа. Крепеж ослабляется, и подвижная деталь навеса или смещается внутрь, или вытягивается. Диапазон регулирования определяется длиной «окна», в котором находится винт.
Методика идентична: ослабление регулировочного элемента – изменение положения дверцы – подтяжка крепежа – оценка результата работы. Но в этом случае придется вкручивать/выкручивать оба винта (и дальний, и ближний), иначе петля просто не сдвинется с места.
Вопрос, как отрегулировать дверцы шкафа, оснащенные доводчиком, также не представляется сложным. Как правило, это необходимо при неплотном прилегании или к ее медленному закрыванию (повышенной инерционности). Такие механизмы отличаются лишь спецификой монтажа (на петлях, между ними), но их «настройка» осуществляется по единому алгоритму. Все сводится к изменению положения винта, который влияет на интенсивность перемещения пружины. В процессе регулирования он ослабляется или затягивается.
Регулировка петель не делается одномоментно, и поспешность здесь ни к чему; такая работа требует повышенного внимания. Чтобы установить створку в нужное положение, придется проделать несколько, иногда и одинаковых операций. Но каждая из них – это опыт, а потому на устранение перекосов второй, третьей дверцы времени понадобится значительно меньше.
Регулировка доводчика двери в процессе эксплуатации
Если появляется необходимость собственноручно отрегулировать темп закрывания и открывания двери, необходимо обратить внимание на основные правила и нюансы процесса. К каждому устройству прилагается подробная инструкция, которая поможет осуществить данный процесс правильно
Основные действия регулировки:
- Первый винт необходимо повернуть на пол оборота против часовой стрелки, для регулировки вылета;
- Второй винт в четверть оборота по часовой стрелке ускоряет открывание;
- Третий винт, который расположен с боку корпуса, регулирует силу перемещения.
Очень важно помнить, чтобы ослабить или усилить темп, винты нельзя выкручивать больше, чем на 2 оборота. Такое действие повлечет за собой вытекании масла
Починить доводчик в домашних условия невозможно. По этой причини регулировку следует выполнять аккуратно, следуя всем указаниям с инструкции производителя.
Довольно часто доводчик нуждается в дополнительной регулировке. Если доводчик работает туго, а при открывании двери, необходимо прикладывать усилия – значит необходимо ослабить винты, и дверь будет работать мягко. Иногда появляется необходимость, чтобы дверь находилась постоянно открытой, в этом поможет ослабление винта полностью.
Винты могут располагаться сбоку или с лицевой стороны, все зависит от механизма. Узнать расположение винтов можно, заглянув в инструкции, где производитель указывает расположение всех деталей и частей доводчика. На сегодняшний день огромным спросом пользуются несколько моделей доводчиков, которые просты в эксплуатации, установке и регулировке.
Специалисты создали список самых востребованных моделей:
- Dorma
– доводчики подходят для установки на металлические двери наружного и внутреннего пользования. - Булат
обладают морозоустойчивостью, изготовлены из прочного металлического сплава. - Дипломат
изготавливается из высокопрочной стали, что позволяет выдерживать резкие температурные перепады. - Apecs
имеют дополнительную функцию постоянной фиксации.
Все перечисленные модели имеют массу преимуществ, благодаря которым они становятся популярными с каждым днем все больше. Большинство производителей, при изготовлении доводчиков, используют только качественные материалы, которые повышают срок службы изделия даже при самых тяжелых нагрузках.
Изменяемые функции дверного доводчика
Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:
- Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
- Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
- Положение промежуточного хода.
Регулировка скорости закрывания дверного полотна
Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:
- Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
- Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.
Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.
Регулирование режима “Дохлоп”
Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:
- Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
- Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
- Для регулировки рассматриваемого параметра проводится изменение положения второго винта.
При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.
Функция “Открытое положение”
В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:
- Многие механизмы снабжаются функцией Hold Open.
- Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
- За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.
Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.
Настройка промежуточного хода
Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:
- Дверь открывается на требуемый угол.
- Выполняется поворот винта.
Работа с винтами
Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет
Работу с винтами нужно проводить осторожно:
- Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
- Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
- Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.
Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.
Ассортимент доводчиков для выдвижных ящиков метабокс
Например, для системы Metabox производитель Blum предлагает дополнительные доводчики Blumotion. Вы их можете купить в любой момент. Установить доводчик на выдвижной ящик довольно просто: достаточно вынуть сами короба из полозьев и закрепить доводчики между направляющих. Подробная инструкция помогает правильно установить доводчики в выдвижной ящик, рассчитав все необходимые расстояния.
Принцип как установить доводчики Blum на выдвижной ящик проще понять из видео.
Кстати говоря, фактически любые метабоксы могут быть оснащены доводчиками. Накладные механизмы с такой функцией предлагаются разными производителями: Boyard, Amix, FGV, Blum и другими. Некоторые из них вполне взаимозаменяемые. Главное, перед покупкой тщательно проверить основные технические данные:
- Конструкцию имеющихся ящиков,
- Глубину, высоту боковых стенок метабокса
- Величину зазора между боковой стенкой метабокса и корпуса тумбы.
Если все расчеты вашего ящика совпадают с инструкцией по расчету деталей метабокса выбранной системы, то в 99% все дополнительные аксессуары, включая доводчик, отлично подойдут и вам. Установить доводчик на выдвижной ящик можно, опираясь на общую схему инструкции. У каждого механизма она разная и прилагается в упаковке. Например, для доводчика SlowMotion Zeta от FGV (Италия) она такая.
Как понять, что требуется регулировка?
Чтобы не дожидаться сигналов доводчика о потребности настройки, следует проверять работоспособность каждые 3 месяца — это достаточно большой период. Профилактика предоставит возможность обнаружить неисправность на начальной стадии, отрегулировать работу, заменить.
Обязательно проводить настройку доводчика на смену сезонов. Механизм гидравлический, имеет внутри масло, которое при повышении, понижении температуры меняет свою консистенцию. Когда температура ближе к зимней, масло загустевает, летом становится жидким.
Корректировать работу конструкции следует при обнаружении неполадок. Среди них:
- торможение дверного полотна при закрывании;
- захлопывание с высокой скоростью;
- движение рывками.
Если доводчик сломался, то эффективность регулировки сводится к минимуму — надо ремонтировать.
Разновидности изделий
Устройства автоматического закрытия входных дверей в зависимости от места монтажа подразделяются на несколько типов.
Верхний
Это классический вариант доводчиков, который монтируют сверху дверной конструкции. Один элемент изделия крепится к полотну, второй к коробке двери.
Напольный
Доводчики такого типа используются в общественных местах с повышенной проходимостью, например, в торгово-развлекательных центрах. В конструкции напольных механизмов используется скользящий стержень. Они отличаются достаточно компактными размерами, крепятся к покрытию полового основания, практически не заметны.
Скрытые
Бывают ситуации, когда закрывающее приспособление необходимо скрыть. Такие механизмы изготавливаются двух типов: со скользящим стержнем или комбинированная петля-доводчик. Первый вариант устанавливается сверху на коробы деревянных дверей. Во втором случае устройство скрывается в металлической петле двери.
Данное изделие считается самым незаметным открывающим механизмом дверной конструкции. Однако такие устройства имеют серьезные ограничения. Они не выдерживают значительные нагрузки и не долговечны. Чтобы продлить срок службы такого приспособления, необходимо уменьшать на него давление. Поэтому не рекомендуется его использовать для дверных полотен, изготовленных из тяжелых материалов.
Типы доводчиков и способы установки
Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.
Различия в способе монтажа определили классификацию доводчиков, делятся которые на:
- накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
- напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
- скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.
Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.
Варианты монтажа конструкции
Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.
Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.
Можно выбрать одну из трех распространенных схем монтажа:
- Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
- Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
- Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.
Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.
Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.
Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:
- рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
- основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.
Кратко о доводчиках со скользящей тягой
Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.
Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна
Заменить его может встроенный в слайдер специализированный стопор.
Преимущества использования
Установка доводчика
Такое оборудование предназначено для автоматического закрывания двери. К тому же данная конструкция увеличивает период эксплуатации дверных ручек и петель – они меньше изнашиваются.
При использовании в доводчике демпфера, который наделен функциями гашения и торможения, удобнее для человека свободно проходить и переносить грузы через дверные проемы.
В этом случае:
- Дверь может фиксироваться в открытом положении;
- Появляется эффект скольжения, при закрывании двери происходит ее плавное торможение;
- Регулируется «дохлоп» полотна двери до плотного его прилегания к дверному проему.
Поддержка специалистов «НОРА-М»
Вышеуказанные рекомендации не нужно принимать как руководство у немедленному действию. Передвинуть дверной доводчик на другое место – дело не сложное, но делать лишние отверстия в полотне без твёрдой уверенности всё же не стоит. Чтобы верно оценить ситуацию с установкой доводчика «НОРА-М», вы можете обратиться к нам.
Технические специалисты торговой марки «НОРА-М» всегда на связи! Для консультации можно предоставить фото установленного дверного доводчика, чтобы специалисту было легче определить проблему и пути её решения.
Для того, чтобы получить консультацию, можно воспользоваться специальной формой «Техническая поддержка» на нашем сайте (соответствующая кнопка находится в верхнем правом углу любой страницы сайта), либо позвонить по телефону +7 (495) 921-22-54.
Когда появились первые доводчики двери, точно никто не может сказать. Вначале это были грузики на веревках, затем пружины, сегодня доводчики – сложные технические устройства. Их могут изготавливать только на современном оборудовании, точность элементов и чистота поверхности составных частей должна отвечать жестким требованиям, в противном случае доводчик быстро выходит из строя. Категорически не рекомендуется регулировать любой механизм, не понимая разницы между различными видами, не зная устройства, назначения каждого болта.
Регулировка дверного доводчика своими руками
Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.
Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.
Фото с сайта dverivmir.ru
Во-вторых, регулировка крайне актуальна в период смены сезонов
Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
В-третьих, корректировать устройство необходимо в случае неполадок
Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность
Фото с сайта dveridoma.net
А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.
Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.
Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.
Выбираем скорость движения двери
У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.
Фото с сайта stroy-shkola.ru
На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.
Устанавливаем дохлоп
Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.
Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.
Фото с сайта sam-okna.ru
Калибруем открытое положение
Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.
Фото с сайта xn--56-6kch4danr.xn--p1ai
Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.
Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».
Особенности выбора
При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа
Классификация по мощности механизма
Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.
Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.
Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.
Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна
Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.
Наружная или внутренняя дверь
Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.
При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.
Виды монтажа рычажного доводчика
Особенности конструкции
Перед тем, как отремонтировать доводчик двери, стоит познакомиться с его конструктивными особенностями, по какому принципу он работает (см. Доводчик для двери: конструктивные варианты и требования к ним).
Внутри устройства может быть механизм такой конструкции:
- Пружинный. В нем отсутствует контроль открытия и закрытия двери;
- Шестеренчатый. Обеспечивает мягкое перемещение полотна двери при закрывании;
- Эксцентриковый. Используется фигурный кулачок, позволяющий задавать механизму любые параметры момента.
Пружинный
Шестеренчатый
Эксцентриковый
Вращение дверного полотна может передаваться несколькими способами:
- С помощью шарниров или рычагов. Такое устройство достаточно долговечное, а при поломке его можно отремонтировать самостоятельно.
- Через скользящий канал. В этом случае передача напряжения происходит скольжением – рычаг двигается свободным кольцом по скользящему каналу. Открывать дверь с таким механизмом сложнее, требуется приложить большие усилия. Кулачковая технология позволяет устранить этот недостаток.
- Встроенным механизмом в пол.
Рычажная система
Передача скольжения
Механизм, встроенный в пол
Доводчик для раздвижных дверей
Наладка и ремонт оборудования
Настройка доводчика двери
После приобретения механизма, сразу возникает вопрос, как настроить доводчик двери? Видео весь процесс подскажет со всеми нюансами. Но следует иметь в виду, что починить можно не все поломки, учитывать нужно и материальные затраты, иногда ремонт доводчика двери будет стоить дороже, чем приобретение нового.
Это связано с тем, что цена комплектующих не намного дешевле стоимости всего механизма, да к тому же не всегда ремонт можно сделать самостоятельно. Но, тем не менее, проблему стоит рассмотреть.
Самые распространенные поломки оборудования:
- Утечка масла или специальной рабочей жидкости;
- Деформация тяг, поломка колена;
- Произошла разбалансировка механизма.
Поломка рычагов доводчика
Перечисленные повреждения можно устранить самостоятельно, имея навык и такие инструменты, и материалы, как:
- Простая и фигурная отвертка;
- Необходимые запасные части;
- Специальная сварка, для ремонта рычагов устройства.
Утечка масла
Зимой, из-за перепадов температуры, может поломаться основная часть доводчика, отвечающая за плавность перемещения тяжелой двери. Это корпус, заполненный маслом.
Без него механизм, утратив свои некоторые свойства, превратится в обычную пружину, что приведет к более резкому притягиванию двери с большим шумом.
Как починить, и как залить масло в доводчик двери? В этом случае:
- Определяется правильно место протечки. Это появляется при разгерметизации короба, при его повреждении;
- Проблема устраняется с помощью герметика;
- Но такие меры помогают устранять лишь незначительные дефекты, при слишком большой трещине или, если до проведения ремонта вытекло довольно много масла, эти меры не дадут никакого эффекта. В любом случае понадобится менять дверной доводчик;
- Если в устройстве изначально было мало жидкости, требуется его дозаправка; Можно использовать синтетическое моторное масло или более дешевую — амортизаторную жидкость;
- Заливается масло через отверстия, в которые вкручены регулировочные винты, после их удаления.
Заливка моторного масла для дозаправки доводчика
Деформирование штанги
Повреждение штанги
Если не работает доводчик двери из-за деформации штанги, такой дефект в рычажном узле заметить гораздо проще. Деталь расположена на видном месте.
Инструкция по ремонту испорченной штанги на доводчике двери и причины появления дефекта, указаны в таблице:
Причина дефекта
Способ устранения
Образование на детали ржавчины, что указывает на использование для ее изготовления простой стали.
Для устранения дефекта необходимо поверхности зачистить от коррозии, а затем обработать все детали изделия специальным защитным составом.
Надлом детали.
Устраняется сваркой. Далее швы хорошо зачищаются до идеально ровной поверхности.
Изгибы и искривления элементов.
Деталь выравнивается с помощью молотка
Но выравнивать следует очень осторожно, чтобы от чрезмерной нагрузки штанга не лопнула.
Узел для замены штанги
Приобретая новый элемент, нужно обращать внимание на его размеры, способ крепления и форму посадочной части, чтобы они соответствовали конкретной модели доводчика. Как правильно заменить штангу подробно показывает видео в этой статье
Регулировка доводчика
Регулировка механизма
Если при эксплуатации особых отклонений, требующих срочного ремонта не происходит, необходимо контролировать изменение характеристик механизма, проводить их регулировку.
Эти изменения могут быть связаны:
- С изменением скорости;
- Ухудшением плавности хода;
- С отсутствием плотности примыкания полотна двери к проему.
Такие отклонения происходят из-за разницы температуры внутри и снаружи помещения. Для их устранения необходимо:
- При медленном или быстром закрывании дверей, нужно регулировочный клапан повернуть по или против часовой стрелки, что зависит от необходимости ускорения или замедления хода движения дверного полотна;
- Регулировку скорости примыкания полотна к проему нужно проводить поворотом второго клапана механизма;
- Чтобы задержать дверь при ее закрывании, нужно дверь оставить открытой в положении 90º и увеличить затяжку фиксатора, но не более чем на 2 оборота от исходного положения.
Схема регулировки скорости
С чего начать
- Оценить правильность установки мебели. Если она перекошена (неровности пола, разность в высоте ее ножек), то регулировка дверей шкафа может и не помочь. Следовательно, необходимо устранить этот недочет. Контроль положения мебели лучше делать при помощи строительного уровня или отвеса; визуально определить отклонения от вертикали, тем более незначительные, довольно сложно.
- Осмотреть навесы. Это нужно, во-первых, чтобы определить их тип (от этого во многом зависит методика дальнейшей работы), во-вторых, их состояние. При ослаблении креплений регулировка не понадобится; достаточно лишь плотнее закрутить крепежные детали.
- Определить вид регулирования. Это зависит от того, насколько искривлен фасад шкафа, где большие и маленькие зазоры между его дверцами, на каком участке происходит зацеп полотна и так далее. Тогда и станет понятно, как именно следует регулировать: по высоте, глубине или ширине.
Как выполнить регулировку доводчика своими руками?
Когда вы выполнили установку доводчика, нужно его правильно отрегулировать с целью последующей корректной работы. Для этого вам потребуются регулировочные винты, которые нужно корректировать в плане их положения. Такие винты требуются для установки скорости движения дверного полотна:
- первый винт задает скорость закрытия дверей при соблюдении диапазона от 180 до 15 градусов;
- второй имеет скорость от 15 до 0;
- для правильной установки скорости нужно повернуть винты вдоль и против нарезки;
- как правило, одного поворота вполне хватает. Не давите на винты и не делайте слишком много поворотов, иначе герметичность доводчика нарушится и винты выпадут. Это спровоцирует утечку масла и приведет к неисправности всей конструкции.
Некоторые модели доводчиков помимо функции плотной фиксации полотна обладают дополнительными:
- функцией BackCheck, когда конструкция дополнительно оснащена демпфером, который не допускает слишком большие усилия в диапазоне от 70 до 110 градусов;
- Hold-Open – функция, которая позволит зафиксировать дверь в открытом положении;
- Delayed Closing – позволяет обеспечить затяжное движение на 110 – 70 градусов.
Естественно, что конструкции с такими функциями будут стоить намного дороже обычных. Но, если вы хотите установить своими руками сложный прибор, то процедура монтажа редко отличается от установки обычного доводчика.
При желании корпус можно замаскировать с помощью специальных декоративных накладок, которые можно приобрести в местах продажи доводчиков.
