Установка доводчика на входную металлическую дверь

Регулировка и настройка

Когда установка дверного доводчика завершена, он надежно прикреплен к металлическим дверям входного прохода в дом, его необходимо отрегулировать для максимально эффективной эксплуатации. Специально для этих целей изделия оснащены регулировочными болтами.

Правильное направление винтов регулировки при выполнении монтажных работ ориентируется на плоскость каркасного бруса дверного блока. Регулировочных элементов предусмотрено всего два. С их помощью настраивается необходимая скорость движения створки при закрытии. Настройку механизма необходимо осуществлять достаточно аккуратно, не рекомендуется прилагать к регулировочным элементам значительные физические усилия, иначе их можно просто сломать.

Первый винт предназначен для грубой регулировки работы доводящего приспособления в скоростном диапазоне от 15º до 180º. Второй используется для более точной настройки механизма – от 0º до 15º.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

Установка доводчика на металлическую дверь

Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

Эксплуатация и уход

Автодоводчик не ограничивает открывание створки. Чтобы механизм не сломался устанавливают упор, не дающий двери сильно распахиваться. У моделей со слайдерным рычагом ограничитель монтируют в направляющем канале.

Блокировка двери в открытом состоянии разными подпорками или ручное усилие для быстрого закрывания створки изнашивает механизм, а иногда даже выламывает детали. При уличной установке корпус доводчика защищают козырьком от осадков и солнца. Для продления срока службы смазывают все подвижные узлы.

Если двери не имеют дефектов и соблюдаются условия использования, доводчик отслужит гарантированное производителем время.

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» – корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать

При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия

При регулировке их также доводят до желаемого уровня.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

• от конструкции двери;
• от ее массы;
• от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

• механизм может поломаться;
• корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Для чего устанавливать доводчик на дверь?

Монтаж доводчика на металлическую дверь является полностью оправданным по ряду причин. К примеру, такое приспособление фиксируется с разных сторон полотен, предоставляя возможность осуществлять плавное его закрытие, а также благодаря ему удается исключить перекашивание конструкции и уменьшение скорости изнашивания. При установке устройства на дверной конструкции в подъезде многоквартирного здания оно позволяет существенно сократить проникновение внутрь него холода и шума. Нередко доводчики также имеют дополнительные функции, которые обеспечивают более удобное использование двери.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

p, blockquote 24,0,0,0,0 —>

Первое, на что обращают внимание, — это скорость движения двери:

p, blockquote 25,0,0,0,0 —>

• Если полотно слишком медленно открывается, то регулируют пружину доводчика.
• За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
• Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

p, blockquote 28,0,0,0,0 —>

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

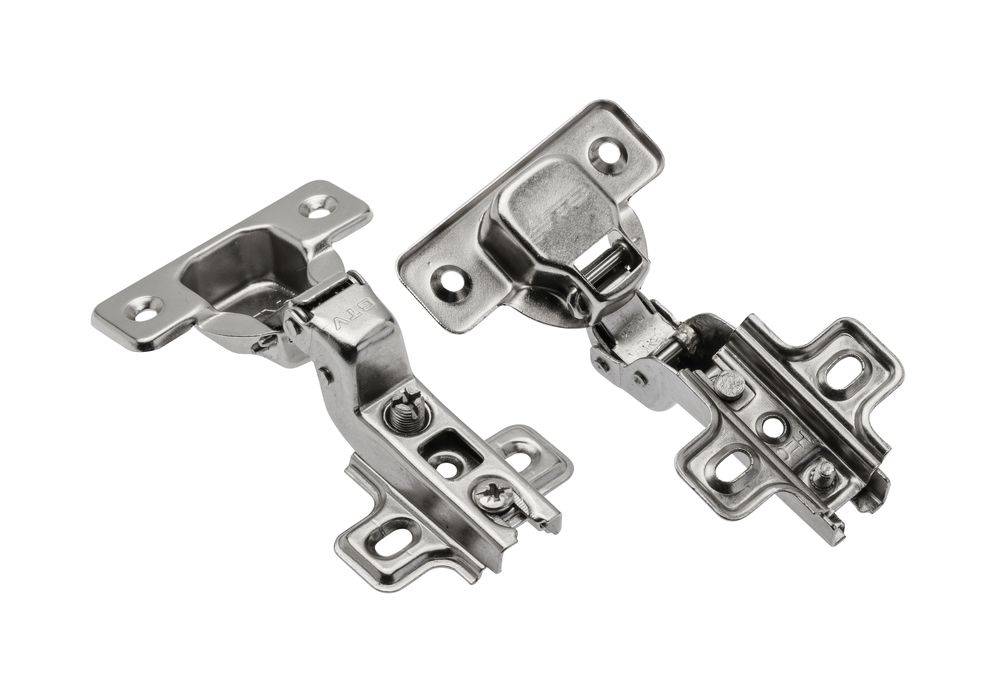

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Как выбрать и установить дверной доводчик

В каталоге любого производителя дверной фурнитуры представлены разные виды таких изделий

Выбор зависит, прежде всего, от массы дверного полотна и его ширины. Также следует учитывать температурный режим эксплуатации. Для уличных дверей устройства должны обладать морозостойкостью и исправно работать в жаркий период времени.

Некоторые компании выпускают продукцию, способную выдерживать экстремальные температуры, доходящие до −45 или +70 градусов.
Наиболее известные производители: Diplomat (Сербия),Dorma, Boda, GEZE (Германия), Cisa(Италия), Abloy (Финляндия).
Кроме этого оказываем услуги по ремонту металлических дверей.

Дверной доводчик предназначен для плавного, тихого закрывания дверей. Особенно это актуально для общественных зданий с большой посещаемостью. Это торговые, офисные центры, банки, образовательные учреждения, подъездные двери жилых домов. Так же они удобны на межквартирных тамбурных дверях.
Если назрела необходимость в установке, поставим новый или поменяем вышедший из строя доводчик.
Устанавливаем доводчики на входные металлические, деревянные или пластиковые двери:

• Вызвать мастера можно в любое удобное время с понедельника по воскресенье с 8-00 до 23-00;
• Работаем с юридическими и физическими лицами.
• Возможна оплата наличным и безналичным расчетом, а также принимаем оплату пластиковым картами.

Шкала для выбора доводчика

Размер доводчика	Ширина двери, мм	Масса двери, кг
1	750	20
2	850	40
3	950	60
4	1100	80
5	1250	10
6	1400	120
7	1600	160

Выбирая механизм нужно запомнить следующее:

• Максимальный показатель веса или ширины двери является самым основным при выборе размера.
• Установка механизма с заниженными показателями приведет к быстрому его повреждению.
• Завышение норм повлечет сложности в закрывании и открывании.
• Если показатели веса или ширины больше чем указано в таблице, то тогда применяют два механизма.
• Не все доводчики можно использовать в условиях улицы.
• Учитывайте особенности, в которых будет использоваться механизм. Возможно, будет необходима функция медленного закрытия, фиксация или какие-нибудь другие. То доводчик должен обладать такими характеристиками.

Изучение свойств и качества прибора при покупке помогает избежать ненужных трат и правильную работу прибора на долгие годы.

Выбор доводчика для металлической наружной двери

Выбирая доводчик для входной металлической двери, следует учесть несколько нюансов:

1. Вес дверного полотна – следует выбрать мощный механизм, который способен выдержать многократные открывания тяжелой двери из металла.
2. Условия эксплуатации доводчика (низкотемпературный режим зимой, высокая влажность при выпадении атмосферных осадков).
3. Способ открывания двери (направление движения дверных створок).
4. Материал изготовления доводчика.
5. Место установки механизма плавного закрывания двери (внутри помещения или на улице).
6. Наличие дополнительных функций (скорость закрывания двери, наличие механизма фиксации створок).

Для входных дверей выпускаются адаптированные уличные доводчики с повышенной морозостойкостью. Для функциональной работы такого механизма используются резиновые сальники и масло, которое не реагирует на изменение температуры. Внешний корпус морозостойкого доводчика для входных дверей любого типа: пластиковых, деревянных, металлических — изготовлен из антикоррозийных материалов.

Совет! Для нормальной эксплуатации механизма закрывания двери, следует подобрать модель соответствующей мощности.

Доводчики принято подразделять на классы, принимая во внимание габаритные размеры (ширину) и вес двери. Всего существует 7 категорий доводчиков, где первый показатель означает ширину дверного полотна, а второй вес дверной створки:

1. 750 мм – до 20 кг.
2. 850 мм – до 40 кг.
3. 950 мм – до 60 кг.
4. 1100 мм – до 80 кг.
5. 1250 мм – до 100 кг.
6. 1400 мм – до 120 кг.
7. 1600 мм – до 160 кг.

Доводчик для межкомнатной двери

Регулировка и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Как еще можно своими руками установить доводчик?

Стоит сказать, что установка доводчика по стандартному способу не всегда предоставляется возможной, поэтому есть альтернативные методы:

• установка при помощи уголка, когда вспомогательный элемент ставится на дверную коробку строго по горизонтали, а затем к нему крепится рычаг. Также можно на уголок установить корпус доводчика, а рычаг прикрепить уже к самой двери;
• установка при помощи монтажной пластины. Тут есть несколько вариантов. В первом случае монтажную пластину нужно привинтить к верхней кромке полотна, чтобы она немного выступала, а к ней прикрепить уже саму конструкцию, рычаг же при этом располагаем в дверной коробке. Во втором варианте в дверной коробке содержатся и пластина, и сам корпус, а рычаг крепится к двери, а в третьем пластиной нужно увеличить площадь откоса, а потом к нему прикрепить рычаг. Короб же размещается стандартным методом.

Также в продаже можно найти примитивнейшие модели в виде регулируемой пружины. Установить их своими руками очень просто, достаточно поставить их на петли двери.

После установки доводчик не нуждается в каком-то дополнительном уходе. Главное, это проследить, чтобы дети не играли с дверью и не качались на ней, а также чтобы дверь не подпиралась вспомогательными предметами.

В остальном дверь с доводчиком применяется по аналогии с обычной.

Установочная процедура может выглядеть по-разному, но самое главное в работе – это достичь того, чтобы дверь могла нормально открываться и закрываться. Если после монтажа все работает без нареканий, значит, работа выполнена правильно. Если же что-то идет не так, то лучше позвать профильного специалиста, чтобы он помог установить прибор.

”Их” и ”наши” стандарты

Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:

• класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
• безотказность (от 1 до 3);
• возможность применения в пожарных дверях (нужна 1, означающая «да»);
• применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
• коррозионная стойкость. 1 — самая высокая;

Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.

В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.

Желательно: не покупать механизм «с запасом». Долговечности это не прибавит, просто потребуется большее усилие для открывания. Если вместо одного механизма вы приобретаете два, которые будут стоять на одной оси, то это увеличивает эффективность не вдвое, а на 30%.

Где разумно устанавливать доводчик, а где не стоит

Чаще всего устройства ставят на те двери, для которых важно быть постоянно закрытыми: уличные и входные. При установке корпус стараются разместить не снаружи, а внутри дома, квартиры

Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла

При установке корпус стараются разместить не снаружи, а внутри дома, квартиры. Морозоустойчивые модели существуют, но они значительно дороже, требуют более частого обслуживания и все же имеют ограничения по температуре. Не рекомендуется ставить доводчики на легкие внутренние полотна, особенно с расстекловкой или витражами. Частое срабатывание слишком сильной пружины, может привести к ослаблению крепления, дребезгу и даже выпадению стекла.

Дверь в сауну также требует наружного монтажа доводчика или утопленной в полконструкции. Обычное приспособление быстро выйдет из строя от перепадов температур и влажности.

Рекомендации

Несколько советов по эксплуатации и уходу за доводчиком

В процессе использования устройства может понадобиться дополнительная его регулировка. В этом случае можно просто подкрутить винты, добиваясь необходимого результата.

Само изделие особого ухода за собой не требует: ни мытья, ни смазки, ни очистки. Однако же, особо ответственные хозяева все-таки периодически смазывают механизм, и удаляют загрязнения, если они появляются. Те доводчики, которые установлены на уличной стороне дверей, требуют сезонной регулировки.

Вставлять клинья или другие предметы для того, чтобы дверь пребывала какое-то время в открытом положении, тоже нельзя. Это иногда приводит к порче всего механизма, в частности — к вытеканию из него масла. Порой подобная оплошность приводит к тому, что приходится устройство менять.

Возможно вам также будет полезно узнать о том, как установить петли бабочки на межкомнатную дверь.

Мы рассмотрели особенности установки доводчиков на металлическую дверь. Как вы видите, эти устройства, действительно, незаменимы, а монтаж их не представляет ничего сложного. Благодаря нашим советам вы сможете без труда оснастить свою дверь удобным и практичным механизмом.

Разновидности доводчиков, особенности их монтажа

Доводчик на дверь выпускается в нескольких конфигурациях, но обладает одним и тем же принципом действия: выбирать модель лучше, исходя из максимального соответствия конструкции дверей, характеристикам и способам установки.

По массе и размерам дверного полотна подбирают механизмы определенного габарита. Оптимальным вариантом является  доводчик с надежным запасом мощности – так будет обеспечена стабильность работы устройства, увеличится срок службы конструкции.

Усилие пружины будет меняться на основе расположения доводчика относительно петлевых элементов дверного блока. Обычно доводчики для дверей в комплекте имеют рычаг, крепеж и схему монтажа.

Монтаж устройства должен выполняться строго по схеме, прилагаемой производителями. Схема сборки механизма содержит чертеж устройства в натуральную величину. Установка доводчиков по такой схеме позволяет с высокой точностью и скоростью производить разметку непосредственно на месте установки. Лучше доверить такую ответственную и кропотливую работу квалифицированному специалисту.

Практикуют монтаж устройства снаружи и изнутри

Практикуют монтаж устройства снаружи и изнутри. Производители рекомендуют монтировать доводчики для дверей так, чтобы механизм закрывания дверей находился внутри помещения. Устройства можно монтировать на левые и правые двери: разработчики сделали все, чтобы создать такие универсальные механизмы доводчиков, которые бы можно было смонтировать на любых дверях.

Основываясь на особенностях дверных проемов, дверной доводчик можно разместить несколькими способами:

• корпус устройства, который укреплен на дверном полотне, считается стандартной установкой;
• корпус доводчика, укрепленный на дверном косяке, называется верхним способом установки.

Есть и вариант параллельной установки, когда корпус механизма закрепляют непосредственно на дверном полотне. Затем к дверной коробке монтируется пруток при помощи надежного монтажного уголка.

Следует учитывать, что установка доводчиков на наружные двери и их монтаж на внутренние двери помещений нуждаются в разных типах доводчиков

Если доводчик нужно смонтировать на входных дверях, выходящих на улицу, нужно принять во внимание особенности климата и погодные условия. На монтаж доводчиков внутри здания такие факторы не играют роли – такие механизмы обладают более лояльными условиями эксплуатации и чаще всего внутренние доводчики рассчитаны на меньший вес

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов

Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика

Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА

Это интересно: Отделка стен дома деревом: разбираем вместе
