Водоснабжение загородного дома из колодца: специфика обеспечения частных домов колодезной водой

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

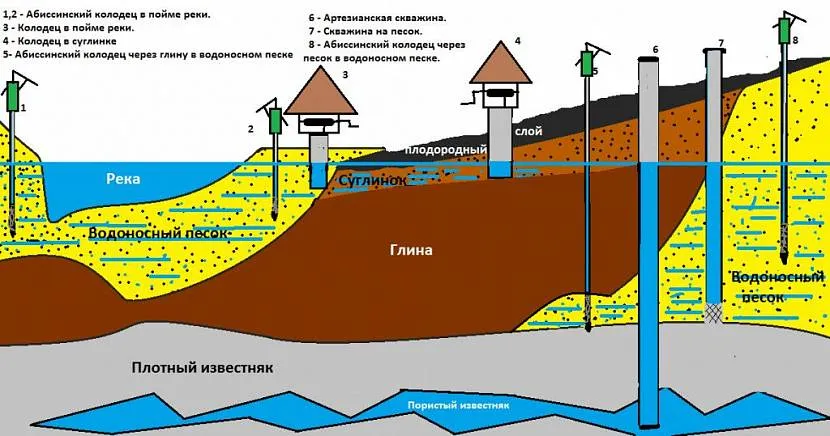

Способы добычи воды в зависимости от залегания водоносных пластов Источник giropark.ru

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

  1. Поверхностный насос.
  2. Гидробак.
  3. Реле давления.
  4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

  1. Близко к воде.
  2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
  3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
  4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

  • Трубы, идущие от насоса к баку.
  • Штуцер (соединяет шланг и насос).
  • Адаптер 2-го входа.
  • Шланги: заборный и для полива.
  • Обратный клапан и фильтр.
  • Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

  • набор гаечных, разводных ключей;
  • рулетка;
  • изоляционные материалы;
  • строительный уровень;
  • прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

  1. Погружной насос.
  2. Трос (подвесной) диаметром от 3 мм.
  3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
  4. Фильтры для очистки грубых и тонких примесей.
  5. Манометр, чтобы отслеживать функционирование насоса.

Монтаж системы водопровода

Скрытое проведение трубопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Скрытый монтаж пластиковых труб в коттедже

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

Советы при монтаже

  • Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
  • Максимально используйте резьбовые соединения.
  • При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
  • Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
  • Используйте одинаковые крепления, разветвители и фитинги по всей системе.
  • Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
  • Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

  1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
  2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
  3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
  4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Летний водопровод из колодца

Различают надземные и подземные варианты летнего водопровода. В первом варианте предусмотрено использование одного или нескольких шлангов (из резины или силикона), соединенных через переходники для обеспечения заданной длины. Более надежным вариантом выступает резиновый контур с капроновой нитью для повышения прочности.

Надземную водопроводную магистраль разбирают на зиму, в противном случае она замерзнет, растрескается. Подземный вариант прокладывают в грунте аналогично зимнему варианту, а на поверхность выводят краны. При размещении шланга на небольшой глубине, с наклоном в 2 гр. в сторону слива, на конце трубы размещают сливной вентиль, обеспечивающий выпуск воды в почву.

Схемы внешней системы водоснабжения представлены двумя вариантами:

  1. Временный. Размещенный на поверхности с использованием невысоких стоек или на небольшой глубине трубопровод. Для сооружения системы используют гибкие шланги с защелками или ПВХ трубы с фитингами, угловыми муфтами, кранами. Положительные характеристики включают простоту сборки, скорость и низкую стоимость работ. К минусам относят риск в повреждении и хищении, неудобство перемещения по участку элементов.
  2. Стационарный. Укладка производится в мелкой траншее на глубине 0,3 — 0,8 м. Для обустройства используют трубы ПН, стыкуемые с помощью сварки или отрезки ПНД с фитингами для соединения. К плюсам относят надежность, комфорт на участке, защищенность от хищения. Исключена необходимость в ежегодной сборке. К негативным сторонам относят финансовые и трудовые затраты.

Глубина закладки определяется критериями использования земельного надела:

  • 0,3 — 0,4 м для водоносной линии, размещенной под газонами или вдоль дачных дорожек;
  • 0,7 — 0,8 м для магистрали, проложенной под грядками, исключая повреждение труб лопатой.

При неглубокой закладке водопровод закрывают сверху согнутым «домиком» листовым металлом.

Обустройство колодца для водоснабжения дома

Бесперебойная работа колодца требует соблюдения при установке некоторых условий:

  1. Глубина будущего колодца должна варьироваться от 8 до 20 метров. Но как правило, уровнем не выше 6 метров в глубину.
  2. Необходимо обеспечить магистраль для подачи в дом воды.
  3. На дно колодца необходимо установить насосную станцию, которая будет качать воду.
  4. Разводка трубопровода и монтаж бака – одни из самых трудоемких и требующих умений процессов.

Кроме того, рекомендуется уделить должное внимание качеству материалов, из которых будет собран колодец для водоснабжения частного дома. Специалисты рекомендуют покупать железобетонные кольца в диаметре не менее 1,5 – 2 метра

Альтернативным вариантом могут послужить железобетонный трубы.

Ни в коем случае нельзя использовать металл, так как со временем он начнет окисляться, и даже фильтры для воды не помогут избавиться от неприятного привкуса ржавчины.

Водоснабжение из колодца зимой

Определяться с тем, понадобиться ли водоснабжение в зимний период необходимо еще на этапе проектирования и рытья колодца. Так как в этом случае следует иметь ввиду некоторые обстоятельства:

  • Колодец предварительно нужно утеплить для того, чтобы система подавала воду в дом при низких температурах, не успев замерзнуть.
  • При монтаже необходимо соблюдать некоторый уклон, предотвращающий застаивание воды.
  • Наличие системы консервации, способной слить воду до нуля и дающей возможность отключить систему на неопределенный срок.

Изначально рекомендуется прокладывать трубопровод ниже уровня промерзания и утеплять все трубы, от которых зависит подача воды. В случае, если на этапе монтажа этих действий не было сделано, при низких температурах систему просто невозможно будет запустить.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Подводка воды к сантехническим приборам

Есть два основных варианта, которые сегодня используют при организации водоснабжения внутри дома.

  1. Пластиковые трубы выводятся через перекрытия на небольшую высоту – до 20 см. Устанавливается запорный кран, который необходим для перекрытия подачи воды, если появилась необходимость отремонтировать сантехнический прибор. А уже на него накручивается гибкий шланг, который и соединяется с потребителем.
  2. Пластиковая труба ведется до уровня установки смесителя или крана внутри проделанной заранее штробы. Имеется в виду в стене. Через отвод делается горизонтальный вывод, к которому кран (смеситель) и подсоединяется. Соединение может быть напрямую или через небольшой длины гибкий шланг. Штробы заделываются ремонтными растворами с последующей отделкой стены. Такое соединение требует наличия запорного крана. Он устанавливается в подвале на подводку.

Водопроводные трубы в штробах

Стоимость водоснабжения из колодца

Если разговор идет о том, чтобы провести воду в дом из колодца своими руками, то в стоимость общих работ войдут только цены на материалы и оборудование. А это железобетонные кольца, щебень, строительные растворы и герметики, гидроизоляционный материал, насос, расширительный бак, запорная арматура, фильтры и пластиковая труба. Конечно, количественная составляющая будет сильно влиять на бюджет проводимых работ. Это относится в первую очередь к бетонным кольцам и трубам.

Статья по теме:

Если часть работ переводится на стороннюю силу, тогда придется учитывать оплату за услуги со стороны. Обычно к ним относится копка или бурении колодца, подъемный кран для установки ЖБИ. Все остальные виды работ можно сделать своими руками. Главное в этом деле – точно соблюсти все требования и правила проводимых строительных и монтажных операций.

Watch this video on YouTube

Водопровод в частном доме

Чтобы развести водопровод в доме своими руками между потребителями холодной и горячей воды необходимо составить схему.

Она нужна для трассировки трубопроводов, расчета количества труб, фитингов и запорной арматуры. Для большого дома лучше использовать коллекторную схему подключения, когда к каждому потребителю идет отдельная труба.

Это даст приблизительно равное давление в каждой точке.

Чаще всего для частного дома выбирают полипропиленовые трубы. Невысокая цена, отсутствие коррозии, долговечность и простой монтаж — эти факторы объясняют их популярность.

В отличие от стальных, они легко режутся, а сварочные аппараты просты в эксплуатации и не требуют высоких профессиональных навыков — достаточно попрактиковаться на обрезках трубы.

Выбор диаметра трубы зависит от требуемого расхода в точке потребления: дюймовая пропускает 30 л/мин, дюйм с четвертью — 50 л/мин, а полуторадюймовая — 75 л/мин.

Водоснабжение частного дома из скважины (Пример реализации)

Смотрите это видео на YouTube

Инструкция по устройству водоснабжения

Оборудование, предназначенное для контроля давления в водопроводе, должен устанавливать и подключать специалист. Для стабильной работы системы необходимо соблюдение следующих правил.

Требования к состоянию колодца

Выдержки из СанПиН 2.1.4.1175-02:

  1. Колодец располагают на незагрязненном участке, выше выгребных ям, туалетов, складов удобрений и химикатов, промышленных предприятий и канализационных сетей по потоку грунтовых вод не менее чем на 50 м.
  2. Для обустройства колодца непригодны участки, подверженные затоплению паводковыми водами или оползным деформациям, расположенные в заболоченной местности или на расстоянии менее 30 м от транспортных магистралей.
  3. Оголовок (надземная часть) служит для защиты от засорения, водозабора и наблюдения. Он должен возвышаться над землей минимум на 0,8 м, иметь крышку или железобетонное перекрытие с люком. Над оголовком устраивают навес или будку. Рядом ставят ограждение.
  4. Вокруг оголовка делают «замок» глубиной 2 м и шириной 1 м из промятой и уплотненной глины или жирного суглинка. Поверх «замка» должна быть отмостка из камня, кирпича, бетона или асфальта. Ее радиус — от 2 м, уклон — 0,1 м от колодца в сторону и вниз.
  5. Стены колодезного ствола должны надежно защищать от проникновения стоков, верховодки. Рекомендуются железобетонные кольца. Допустимо использовать природный камень, кирпич (без трещин, не окрашивающий воду), дерево. Кирпич и камень кладут на раствор из цемента высоких марок без примесей.
  6. В стенки шахты заделывают чугунные скобы для спуска в колодец при ремонте или чистке. Их располагают в шахматном порядке с шагом 30 см.
  7. Водоприемная часть должна доходить до водоносного пласта. Для увеличения притока нижнюю часть стенок шахты можно делать с отверстиями или в виде шатра.
  8. На дне отсыпают обратный фильтр из песка, гравия или гальки.

Прокладка водопровода.

Обрабатывать стены колодезные битумными материалами запрещено.

Нюансы прокладки труб

Основные правила прокладки труб колодезного водопровода с поверхностным насосом:

  1. Траншею копать глубиной ниже уровня промерзания грунта. Обязателен уклон в сторону колодца не менее 2°.
  2. Трубопровод необходимо утеплить. Варианты — надеть поверх труб специальные «скорлупы» из теплоизолирующего материала (например, из пенополистирола) или проложить водонагревательный электрокабель (эффективнее, но повышаются расходы на электроэнергию).
  3. В стенке шахты высверлить отверстие. Предварительно воду из колодца откачать.
  4. В отверстие завести трубу и согнуть вниз.
  5. Заделать щели между всасывающей трубой и входным отверстием в стене ствола. Если колодец из бетонных колец, то подойдет смесь цементного раствора или плиточного клея с жидким стеклом.
  6. Установить на входе в трубу сетчатый фильтр. До дна колодца должно оставаться не менее 50 см.

Для колодезного водопровода пригодны трубы металлические, металлопластиковые, полипропиленовые.

Утепленный трубопровод.

Осуществляем внутреннюю разводку

Способы разводки труб водоснабжения в дачном или загородном доме:

  1. Последовательный. Это самая простая и экономичная схема. От стояка труба идет к первому сантехническому прибору, от него ко второму и т. д. Недостатки способа — подходит только при небольшой потребности в воде, так как при включении сразу нескольких точек водозабора напор падает; невозможно отключить 1 прибор в случае поломки.
  2. Коллекторный. Каждый сантехнический прибор подключается непосредственно к основной трубе. Для этого устанавливают коллектор — устройство из нескольких запорных кранов, распределяющее поток воды. Достоинства — равномерность напора во всех точках водозабора; возможность отключить при необходимости любой прибор или понизить напор в тех, которые наименее востребованы. Недостатки — сложнее и дороже, чем последовательная схема.

Трубы можно «спрятать» в стенах домика, проделав штробы, или оставить на виду. Второй вариант выглядит хуже, но проще в установке и обслуживании.
