Особенности скрытых дверных доводчиков — рассмотрим вопрос

Установка доводчика на дверь

Установка доводчика своими силами на входную металлическую дверь предполагает в первую очередь покупки наиболее оптимальной модели изделия. В комплект поставки обязательно должны входить следующие элементы:

  • Сам доводящий механизм;
  • Рычажная тяга;
  • Элементы крепления – метизы;
  • Инструкция для самостоятельной установки и схема.

Процедура монтажа такого дополнительного приспособления зависит от варианта установки и предназначения дверного блока. Устройство может крепиться как на дверную коробку, так и на само полотно. Также возможна наружная и внутренняя установка данного элемента фурнитуры.

Все производители комплектуют свою продукцию схемой установки. Поэтому установить такое приспособление самостоятельно без привлечения мастера не составит особого труда. Главное внимательно изучить инструкцию и следовать ей в процессе выполнения монтажных работ.

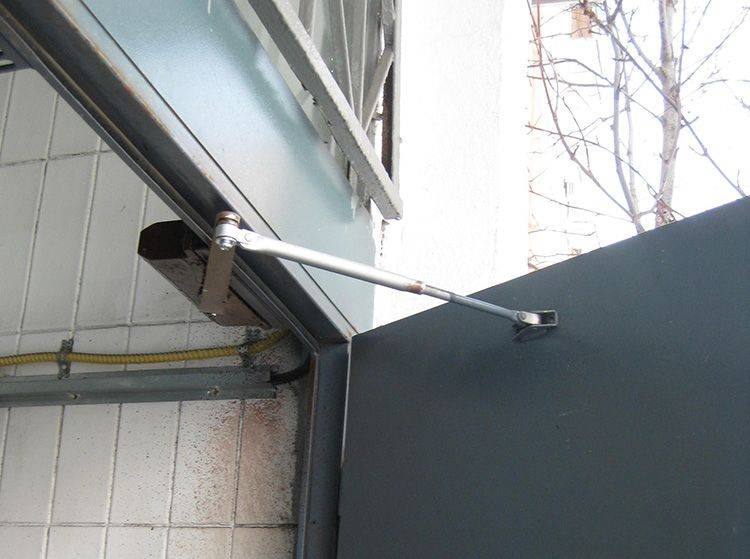

Как осуществляется установка доводчика своими руками на металлическую входную дверь подробно показано на данном видео:

При выполнении монтажа такой конструкции в первый раз рекомендуется приклеить на дверь скотчем схему монтажа, предоставленную компанией-производителем фурнитуры. И далее последовательно осуществлять все необходимые операции, указанные в инструкции.

Как правило, предварительно делается разметка участков крепления механизма. Далее в отмеченных точках сверлятся отверстия для крепежных шурупов. Затем согласно схеме устанавливается корпус изделия.

Следующий шаг – крепление рычажной части, которая состоит из двух отдельных элементов, связанных резьбой между собой. Длину рычага при необходимости можно дополнительно регулировать, чтобы, к примеру, обеспечить угол открытия створки 90º.

Если все сделано согласно инструкции, механизм с первого раза будет правильно работать.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

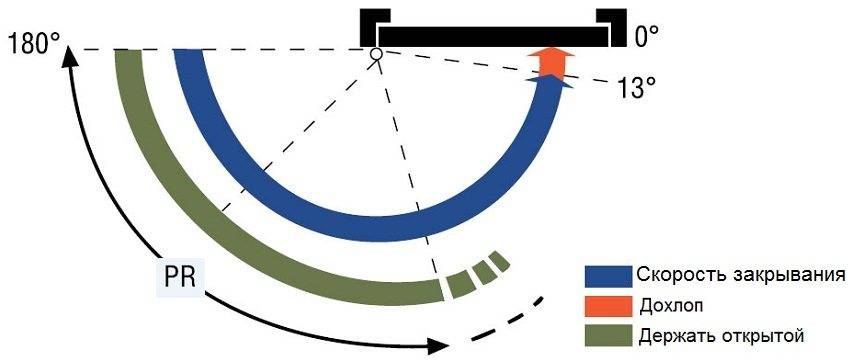

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

  2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
  3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Виды и принципы действия доводящего механизма

Доводчик состоит из металлического корпуса, в котором находится крепкая и мощная и крепкая пружина, сжимающаяся под действием поршня. Стальная пружина заключена в емкость с машинным маслом, поэтому она медленно разжимается, когда масло перемещается в другую емкость по специальным каналам.

Доводчики работают при температуре от -50 до +50 градусов

По принципу действия доводчики бывают:

  • гидравлическими. На них легко можно фиксировать и менять силу и скорость захлопывания створки. Морозостойкие, подходят для дверей и калиток с малой интенсивностью движения;
  • пневматическими. Их можно устанавливать на входных дверях и уличных калитках с повышенной интенсивностью движения. Способны функционировать при температуре от 50° мороза, до 50° тепла;
  • электрическими. Обеспечивают плавное бесконтактное открывание и закрывание. Для приведения дверного полотна в движение нужно нажать на кнопку, что очень удобно. Продаются в сочетании с замками, выдерживают перепады температур. Единственный минус – доводчик требует наличия бесперебойного питания.

По способу установки  делятся на:

  • накладные, устанавливаемые на створку, раму или петли;
  • напольные, которые монтируются до установки двери;
  • скрытые, спрятанные в полости двери или коробки.

Чаще всего устанавливают накладные доводчики на верхнюю часть полотна.

Доводчики чаще всего устанавливаются на верхнюю часть двери или ворот

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Место установки доводчика

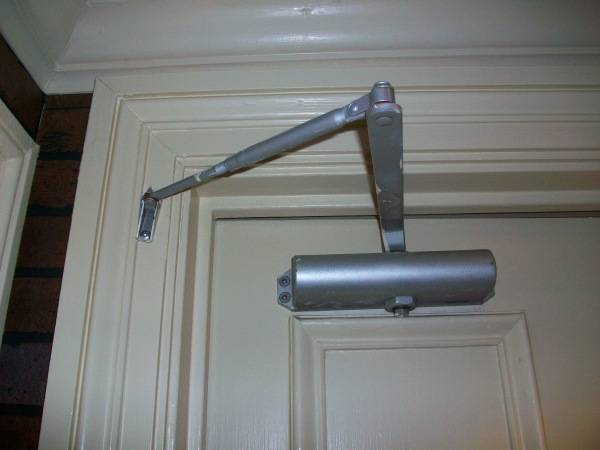

Наиболее распространенными являются дверные накладные доводчики, которые устанавливаются в верхней части с внутренней или наружной стороны полотна в зависимости от типа открывания. Реже встречаются врезные изделия для входных дверей, которые скрываются внутри пола, дверной створки или коробки. Подобные механизмы используются в случае невозможности установки в стандартном положении либо из соображений эстетики, например, на стеклянных дверных створках.

Накладные закрывающие механизмы по конструкционным особенностям подразделяются на два вида:

Доводчики, оснащенные рычажной тягой из двух коленцев. Преимуществами являются простота установки, надежность механизма, достаточно высокий уровень передачи усилия, возможность нескольких вариантов регулирования. Существенным недостатком является выступающий за уровень фасада перпендикулярно корпусу доводчика рычаг, вероятность которого быть поврежденным от действий нарушителей достаточно высока. Кроме того, рычажная тяга требует приложения усилий при открывании дверной створки, что не очень удобно для детей и людей в возрасте.

Доводчики, оснащенные закрытым скользящим каналом внутри коробки, по которому двигается свободный край шарнира с роликом на конце. Преимуществами являются высокие декоративные качества из-за отсутствия выступающих частей, минимальная вероятность повреждений, носящих характер вандализма, возможность дополнительного оснащения механизма ограничителем открывания внутри канала, установка в дверях, близкорасположенных к стене. Недостатки: минимальное количество регулировок и дополнительного оснащения, более высокая стоимость по сравнению с рычажными.

Что такое доводчики?

Дверными доводчиками называются специальные гидромеханические приборы, при помощи которых открытая дверь автоматически закрывается за входящим или выходящим из помещения человеком. Они могут быть установлены на различные петлевые двери: металлические, пластиковые, деревянные, шпонированные, а также на комбинированные. Так как вес полотна и его размеры бывают разными, то усилия для закрытия необходимы также неодинаковые. Поэтому существуют различные типы доводчиков, нужный тип выбирается исходя из параметров двери.

Доводчики чаще всего устанавливают в тех помещениях, через которые постоянно проходит большой поток людей. Это могут быть различные магазины, офисы, школы больницы и поликлиники, а также подъезды домов. Это дает гарантию того, что дверь не останется открытой и не будет пропускать холод и шум с улицы.

Устройство и принцип действия доводчиков для входных дверей в зависимости от типа

Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.

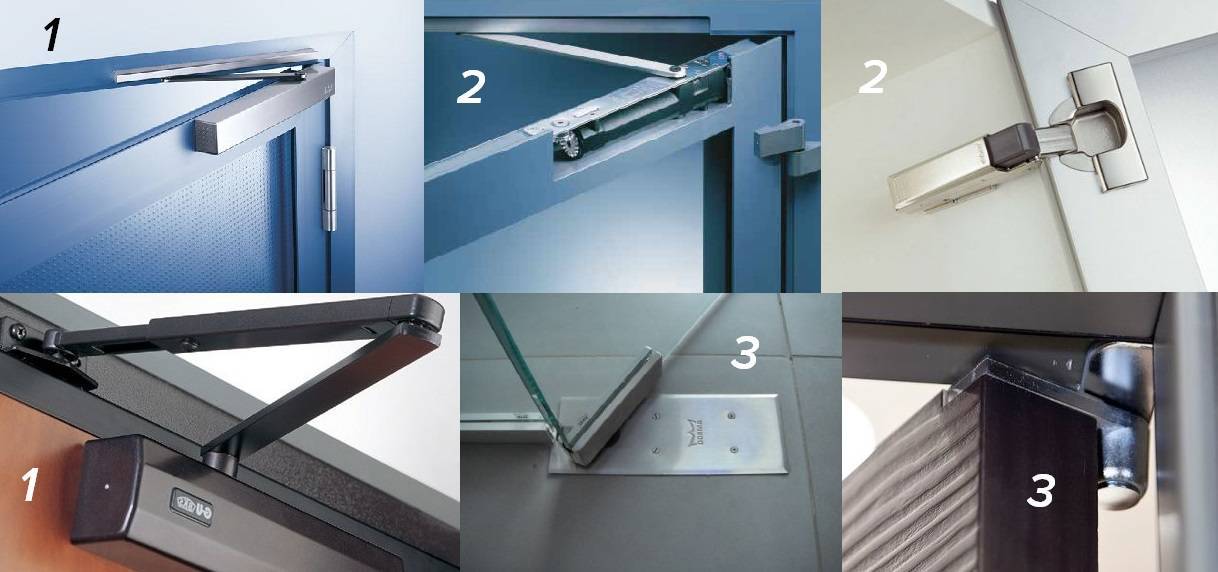

Конструктивное исполнение устройств может существенно отличаться

Верхний дверной доводчик

Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:

  • со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
  • с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.

Размеры устройства сравнительно небольшиеОптимальное решение для тяжёлых дверей

Напольный дверной доводчик

Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.

Фиксация осуществляется в нескольких точках

Рамный дверной доводчик

Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.

Рамные модели незаметны

Установка доводчика

Особенности монтажа напольных доводчиков необходимо учитывать уже на начальном этапе проектирования. Весь вес двери приходится на нижнюю ось вращения. Нужно, чтобы вращающиеся оси располагались вертикально на одной прямой. Если вы устанавливаете доводчик ближе к левой или же правой стороне двери, вам необходимо знать, что в конструкцию доводчика уже заложено направление закрытия. Поскольку рычажная конструкция отсутствует, у напольных доводчиков присутствует больший по значению крутящий момент на оси. Это требует более мощную конструкцию.

Встроенные доводчики работают так же, как и напольные. Они встроены в раму или коробку двери. Вес двери несет опора, которая монтируется в пол. Рычаг, встроенный в полотно, сообщает вращательные движения от оси доводчика самой двери. Когда она открывается, рычаг производит поворот сердцеобразной оси. Когда изменяется направление открывания, она давит на ролик. Вращательное движение сжимает две пружины в доводчике. Когда мы закрываем дверь, то процесс происходит в другом направлении.

Для правильного выбора доводчика необходимо учесть много моментов. Поскольку вращение двери происходит на неподвижной оси, то сопротивление воздуха наибольшее на ее внешнем краю. Соответственно, мощность доводчика напрямую зависит от ширины установленной вами двери. Усилия доводчика для закрывания двери следующие:

  • – полотно до 75 см, весом до 20 кг;
  • – полотно до 85 см, весом до 40 кг;
  • – полотно до 95 см, весом до 60 кг;
  • – полотно до 110 см, весом до 85 кг;
  • – полотно до 125 см, весом до 110 кг;
  • – полотно до 140 см, весом до 140 кг;
  • – полотно до 160 см, весом до 160 кг;

Полотно более 160 см – уже не двери, а ворота. Нужно использовать иные системы закрывания. Иногда можно устанавливать сразу два доводчика. Это увеличит усилие где-то на 30 %.

Также большое значение имеет вес двери. Петли должны выдерживать вес полотна так, чтобы дверь могла закрываться без трения. Доводчик не будет исправно работать, если дверные петли ржавые, полотно, двигаясь, наверняка будет тереться о коробку. Напольные доводчики такой проблемы не имеют, поскольку они оснащены подшипниками и выдерживают вес до 300 кг.

У некоторых доводчиков нерегулируемое усилие закрывания, которое зависит от мощности пружины. У других можно отрегулировать усилие закрывания при помощи смещения корпуса доводчика, вращения винта или же тяги. Нужно помнить, что усилие закрывания доводчика меньше, чем его сопротивление открыванию двери. Некоторую часть энергии расходуется на трение, а также инерцию. Хорошо сделанный доводчик передает 65 % при закрывании, плохой только 15-30 % энергии. Плохая передача усилия значит и больший износ материала из-за внутреннего трения. У качественного доводчика наибольший КПД в конце закрывания.

Монтаж устройства

Последовательность работ будет разной, в зависимости от модели заводчика. А точнее от одного из трех типов: напольный (редко используется), скрытый (ещё не охватил рынок, так как есть более популярная модель) и самый распространенный – простой. О нём и пойдет речь.

Легче всего своими руками установить накладной (стандартный и самый распространенный тип) доводчик. Но перед этим необходимо сделать 3 важные вещи.

Установленный доводчик

  1. Подготавливаемся к монтажу. Проверяем, хорошо ли закрывается дверь, нет ли помех, ровно ли она сидит в проеме, прямо ли висит на петлях. Достаточно ли легко «ходят» петли. Если нет – ликвидируйте дефекты. Иначе нет смысла приступать к установке.
  2. Выбираем сторону двери, на которую будем монтировать прибор. В случае с входными дверями производители не рекомендуют устанавливать доводчик снаружи, если в нем есть масляная система. Морозы и резкий перепад температур может привести систему к сбоям. На межкомнатные вы можете поставить прибор хоть с внутренней стороны, хоть снаружи. Здесь роль будет играть то, в какую сторону открывается дверь.

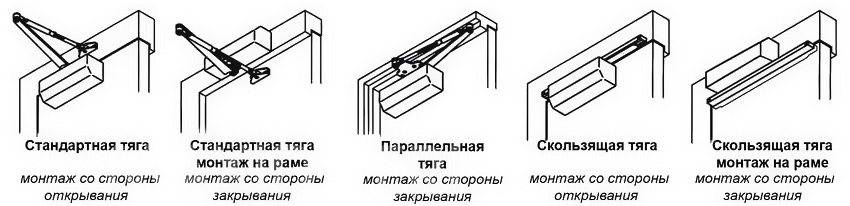

  3. Схема установки может быть разной: стандартная, верхняя, параллельное расположение рычага и корпуса. При первой корпус с устройством крепится на само полотно и снаружи, при условии если оно открывается наружу. А рычаг прикрепляется к верхнему косяку. При второй схеме сам механизм монтируется на перекладину, а рычаг – на полотно. Так устанавливается доводчик, если двери открываются вовнутрь комнаты. Альтернативный третий вариант установки может быть выполнен либо по первой схеме, либо по второй. Единственная разница в этом способе – дополнительная деталь: монтажный уголок или пластина. Применяется, когда высота дверного просвета недостаточна для установки корпуса устройства. Например, пластина устанавливается на верхний брус, на неё крепится корпус устройства. Так дополнительный элемент в монтаже компенсирует недостаток места.

Дверной доводчик

Инструкция по установке:

  • В комплектации устройства есть шаблон. Для нашего удобства его приклеиваем на скотч в подходящее для установки место. В обозначениях проделываем дрелью отверстия: 2 для рычага и 4 для корпуса устройства.
  • Сначала всегда крепится рычаг, а основное устройство потом. Крепеж осуществляет на шурупы (в подготовленные отверстия). Основной рычаг привинчиваем к устройству винтом, а башмак с прутком крепим в место установки. Соединяем их винтом так, чтобы рычаг находился под углом в 90 градусов к полу (а именно пруток). Винты регулировки на корпусе должны «смотреть» в сторону петель.

Виды доводчиков

Доводчик принято считать механическим устройством, который способен накапливать потенциальную энергию при открывании дверной створки. Расход накопленной энергии затем идет на плотное, практически бесшумное закрывание двери. Основой механизма, отвечающей за его главную функцию, является мощная пружина внутри корпуса, передача усилия на которую и обратно происходит по двум сценариям:

Доводчики с гидравлическим контуром внутри, передающим усилия через рейку, работают таким образом, что при открывании дверной створки шестеренка на рычажной оси проворачивается и передает поступательное движение через рейку к поршню, который затем заставляет пружину сжиматься. После того, как открытие завершается, сжатая пружина стремится вернуться в изначальное расслабленное состояние, толкая поршень в обратную сторону. Движение поршня провоцирует проворачивание шестеренки, которая возвращает усилие на рычажную ось доводчика, после чего дверь плавно и плотно входит в коробку. Плавная работа доводчика осуществляется за счет гидравлической системы в виде полостей и каналов по всему корпусу механизма, по которым течет масло.

Доводчики с кулачковым механизмом. Внутри устройства на рычажной оси находится кулачок в форме сложного эксцентрика, напоминающего сердцевину. С обеих сторон кулачковый механизм подпирают ролики. Открывание дверной створки провоцирует сжатие пружины выступающей частью кулачка. Стремление пружины принять исходное положение приводит к провороту кулачка в обратную сторону и плавному закрытию двери. Подобный принцип действия используется при размещении скрытых механизмов или в доводчиках с канальным расположением тяги.

Какие факторы принять во внимание при выборе дверного доводчика для входной двери

Прежде всего изучите характеристики моделей, в частности, подойдут ли они к вашей двери. Большое значение имеет вес конструкции.

Обратите внимание на следующие характеристики доводчика:

  • возможно ли регулировать скорость закрывания;
  • момент инерции, который определяется соотношением качества пружин, габаритами изделий и размерами полотна;
  • усилие закрывания, определяется давлением, которое оказывается на полотно при его перемещении. Выделяют 7 классов изделий, в зависимости от массивности полотен;
  • скорость закрывания;
  • время на захлопывание;
  • задержка закрывания, устанавливается индивидуально;
  • фиксация полотна.

Безопасность

Рабочий ход доводчиков боковых дверей настолько невелик (6–7 мм), что может прищемить разве что палец. Со стороны салона производитель не оставляет мест, где, например, ребенок мог бы найти щель, в которой палец окажется защемлен. Но вот наружные кромки двери все-таки образуют щели. Впрочем, туда можно засунуть разве что карандаш.

Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Вот так дверной доводчик Audi Q8 перекусывает карандаш.

Приводы двери багажного отделения дети эксплуатировать не должны. Ну а для взрослого максимальное усилие, развиваемое приводом и не превышающее 10 кг на кромке двери, не опасно. При превышении этого усилия дверь останавливается и даже — на некоторых автомобилях — начинает открываться.

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

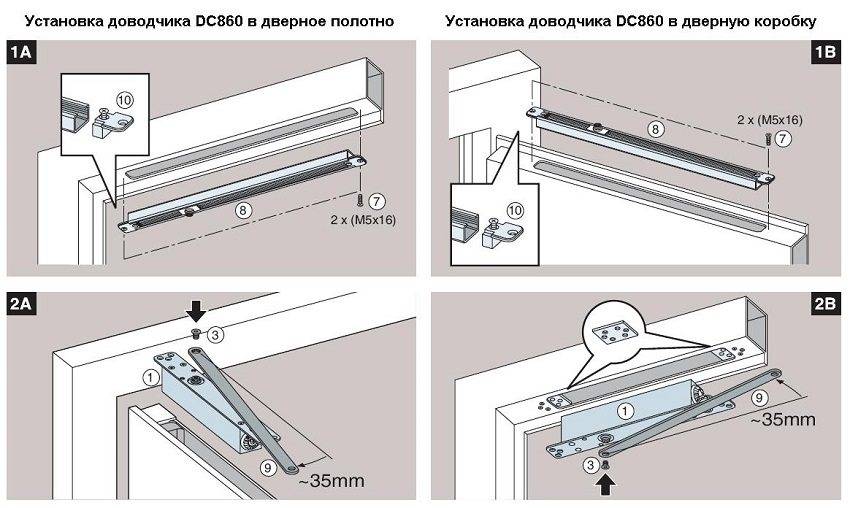

Принцип установки скрытого доводчика

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

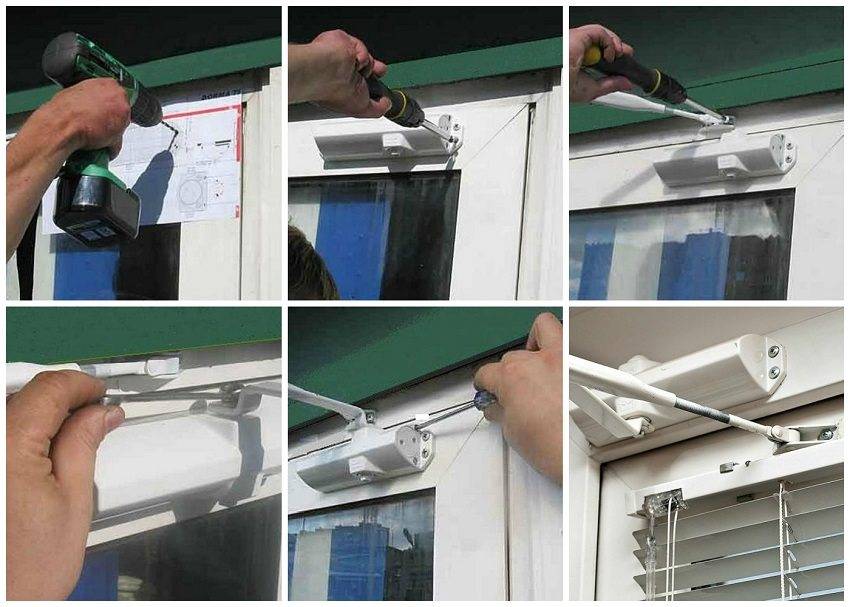

Установка рычажного доводчика на пластиковую дверь

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

Различные варианты монтажа доводчиков

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам. Как отрегулировать доводчики двери

Статья по теме:

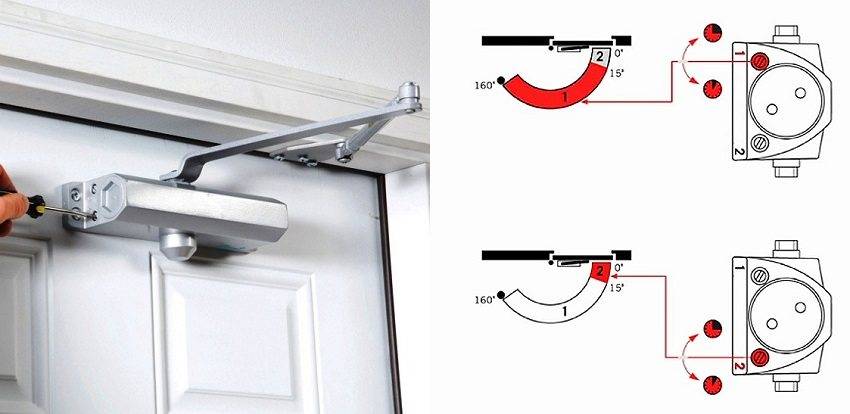

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

Варианты регулирования доводчика

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери. В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

Принцип регулирования дверного доводчика
