Разновидности вентиляторов с датчиками
Современные модели выпускаются с разными дополнительными элементами. В их число входят электроприборы с таймером или без него.
Вентилятор без встроенного таймера
Оборудование без встроенного таймера лишает человека некоторых удобств. При работе устройства тратится много электроэнергии. Схема подключения простая.
Вентилятор со встроенным таймером
Вентилятор со встроенным таймером позволяет экономить электричество, эффективно работает на протяжении некоторого времени после выключения света в помещении. Благодаря вытяжному вентилятору с таймером, в ванной нет повышенной влаги и плесени. Также таймер позволяет сэкономить электричество, так как не надо оставлять включенным свет в помещении, пока не исчезнет влага.
О распределительной коробке
В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.
Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).
Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.
Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.
Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.
Подключение вентилятора в ванной через выключатель
Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.
Для монтажа вам понадобится совсем немного материалов:
кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2
Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».
Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2
клеммники Ваго
Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.
сам вытяжной вентилятор с таймером
Многофункциональный таймер для накладного вентилятора
Любителям автоматизации и тишины мы предлагаем купить альтернативный, но в то же время очень удобный вариант – многофункциональный таймер для вытяжного вентилятора для ванной SB010.
В одном из режимов он подключается к выключателю света и включает вентилятор через 5 секунд после того, как вы, воспользовавшись ванной или туалетом, выключите свет.
- При этом вентилятор отработает столько времени, сколько горел свет или, если время работы освещения превысило время задержки, установленное на таймере, то вентилятор отработает время установки.
- У данного таймера также есть режим задержки включения вентилятора и возможность принудительного включения вентилятора, подключенного через таймер.
- Можно подключить два таймера к одному вентилятору, который обслуживает ванную комнату и туалет, можно подключать регулятор скорости.
- Он небольшой и недорогой.
Дергалев И.Д. Таймер для вентиляции в туалетной комнате
Для ускорения удаления запахов обычно используют электровентиляторы, устанавливаемые в вентиляционный канал. Чаще всего схема простая, и состоит из вентилятора и механического выключателя питания. Чтобы проветрить помещение нужно вентилятор включить, а потом выключить. Это не всегда удобно. Желательно чтобы вентилятор сам выключался спустя некоторое время, например, 10-12 минут будет вполне достаточно для стандартной туалетной комнаты. В то же время, желательно чтобы кроме таймерного режима выключения был и обычный режим ручного управления, когда вентилятор включают и выключают обычным выключателем.
В интернете, а также на страницах радиолюбительских журналов публиковались описания таймеров такого назначения, но одни были сделаны на основе микроконтроллера, другие на основе двоичных счетчиков вроде CD4060 или К561ИЕ16. Конечно это правильный и современный подход, но микроконтроллер нужно программировать, а нужный счетчик не всегда возможно приобрести. При том, что решить данную проблему можно с помощью очень простой схемы, построенной на основе доступной ИМС малой степени интеграции.
Схема таймера
В данном случае, это микросхема К561ТЛ1 (или импортный аналог 4093), представляющая собой набор из четырех элементов 2И-НЕ с эффектом триггера Шмитта. Впрочем, данная схема будет работать и если использовать ИМС без триггерного эффекта, такую как К561ЛА7 (4011). Время задается RC-цепью R1-C1. Его можно корректировать в любую сторону подбором сопротивления R1 (и подбором емкости С1 тоже можно). Для запуска реле времени служит кнопка S1, это кнопка без фиксации. При нажатии её, она замыкает обкладки конденсатора С1 между собой и таким образом разряжает его. При этом напряжение на входах D1.1 падает до нуля, а на выходе D1.3 будет логическая единица. Напряжение с выхода D1.3 через резистор R3 поступает на базу транзистора VT1 и открывает его. Реле К1 включает вентилятор.
После отпускания кнопки S1 начинается заряд С1 через R1, и в зависимости от величин С1 и R1 напряжение на С1 через некоторое время достигает порога переключения элемента D1.1. При этом на выходе D1.3 устанавливается логический ноль, транзистор VT1 закрывается и реле К1 выключает вентилятор.
Так работает таймер. Если нужно управлять вентилятором вручную, пользуются выключателем S2. Когда он выключен на вывод 9 D1.3 поступает напряжение логической единицы через резистор R2, и элемент D1.3 работает как инвертор. При включенном S2 на вывод 9 поступает ноль через S2 и на его выходе — логическая единица, реле включает вентилятор.
Источником питания служит недорогой сетевой блок питания для зарядки или питания USB-устройств от электросети. Его выходное напряжение 5V.
Реле К1 — BS-115C с обмоткой на 5V. Реле можно использовать и с обмоткой на другое напряжение, например, на 12V, но тогда и напряжение питания нужно поднять до 12V. Вообще, напряжение питания может быть от 5 до 15V, но таким как напряжение обмотки реле.
Печатная плата таймера с расположением деталей
Монтаж выполнен на печатной плате, показанной на рисунке 2.
Плату можно установить в один корпус с кнопками, или кнопки вынести в отдельный корпус, соединив его с платой трехпроводным кабелем (общий минус и точки подключения кнопок). S1 — кнопка без фиксации, зеленого цвета. S2 — аналогичная по типу кнопка, но с фиксацией нажатого положения, красного цвета.
Использование реле и источника питания с трансформатором (импульсным или силовым) обеспечивает гальваническую развязку кнопок от электросети, что хорошо в смысле безопасности в помещении с повышенной влажностью.
Дергалев И.Д. Журнал «Радиоконструктор» №12 стр.31-2015г. Для дома и быта Таймер
Монтаж выключателя для вытяжки
В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.
Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.
Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.
Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.
Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.
Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.
Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.
Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.
Подключение таймера санузла
В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.
Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.
Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.
Схема подключения вытяжного вентилятора в ванной
Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.
Вентилятор со встроенным выключателем
Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.
Подключение через выключатель
Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.
Вентилятор со встроенным таймером
Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.
Прибор со встроенным датчиком влажности
Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.
- На клемму N подводят ноль.
- На L — фазу.
- Вентилятор подключают как через выключатель, так и напрямую.
Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.
Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.
При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.
Управление вентилятором посредством включения/выключения освещения
В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.
Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:
- Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
- Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.
После подключения проверяют надежность соединений.
После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.
Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.
В распределительной коробке следует провести такие соединения:
- Жилу N от питающей сети подключают к нулевой жиле вытяжки.
- Фазу питания соединяют с входящим контактом выключателя.
- Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.
При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:
- Нулевую жилу питания соединяют с нулем осветительного прибора.
- Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.
Такую работу можно выполнять быстро и без предварительной подготовки.
Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.
Нет сквозняку!
Здесь таится еще один весомый довод в пользу установки вентилятора с таймером. Во время принятия ванны или душа человек не подвергается воздействию сквозняка. Ведь прибор будет включаться уже после того, как хозяин покинет помещение. В результате риск подхватить простуду во время водных процедур минимальный, а то и вовсе отсутствует.
Сама схема подключения вентилятора с таймером в ванной комнате не должна вызывать вопросов. Наличие дополнительной вентиляции после процесса позволяет убрать весь конденсат со стен. И последний довод: с моделями, оснащенными таймером, можно не беспокоиться по поводу их включения и выключения. Собственно, само часовое устройство берет на себя все обязанности по включению и выключения вентилятора. Все, что нужно – это один раз выставить необходимый промежуток его работы.
Ошибки подключения
Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.
Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.
Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.
Соединение проводов
Теперь в распределительной коробке необходимо произвести следующие соединения:
- Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
- Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
- Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.
В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:
- Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
- Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.
Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.
голоса
Рейтинг статьи
Схема подключения трех светильников к трехклавишному выключателю
Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.
На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.
Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).
Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:
- Подключение двух светильников к одноклавишному выключателю.
- Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
- Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.
В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).
В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.
Расположение вентиляционных каналов
Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом.
Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.
Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

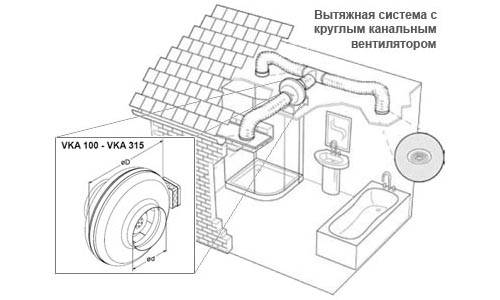

Схема вентиляции в квартире
Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.
В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка.
В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.
Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.
Читать далее: Двухкамерный холодильник какой лучше выбрать и почему обзор типовых функций и характеристик
Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.
Потолочная установка
Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).
Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.
В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.
Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:
- можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
- провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.
Наличие естественной вентиляции
Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.
В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:
К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Соединители для проводов и кабелей
Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.
Винтовые зажимы
Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.
Зажим силовой
В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.
Клипсы
Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.
Пружинные клеммы
Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.
Соединительные зажимы
Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.
Вариант — ручное включение, задержка выключения
Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.
Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.
У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.
Выводы и полезное видео по теме
Подробно о монтаже вытяжки простым языком:
Нюансы установки на кафельную плитку:
Инструктаж по применению клемм Ваго:
Рекомендации по выбору вентилятора, тестирование:
Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.
Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.
