Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий

Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

Расчет мощности

Рассчитать необходимую мощность кухонной вытяжки не так сложно. Для этого надо воспользоваться формулой:

N=Vx12, где V – это объем кухни, а «12» — это коэффициент кратности воздухообмена.

Это число используется в том случае, если в кухне установлена электрическая плита, для газовой плиты коэффициент составляет 15-20.

  • 15 для двухконфорочной;
  • 20 для плиты с четырьмя конфорками.

К примеру, если кухня имеет площадь 9 м², высота потолков 2,8 м, то объем помещения будет составлять: 9х2,8=25,2 м³, умножаем на «12», получаем: 302 м³/час. Это и есть производительность вытяжки. При этом необходимо учитывать некоторые особенности конструкции воздуховода, то есть, к полученному значению надо еще прибавить:

  • 10% на каждый изгиб трассы;
  • 10% на каждый метр длины воздуховода;
  • 10% про запас.

Необходимая мощность вытяжки

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
  • Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Фиксация

Напоследок несколько рекомендаций относительно закрепления устройства. Как правило, крепежные элементы имеются в комплекте. Остается лишь при помощи перфоратора или ударной дрели сделать отверстия. Выполнять их лучше так. Берем вытяжку, прикладываем ее (используем строительный уровень, дабы соблюсти горизонт), чтобы определить точно место. Делаем отметки. По ним создаем отверстия, закрепляем прибор.

Дальше нужно подключить трубу и включить вилку в розетку.

https://youtube.com/watch?v=Lcr1lSIzEJY

Вот и все, подключение прибора осуществлено – на фото. Дополнительные рекомендации, как лучше подключить устройство, можно посмотреть на видео.

Как правильно смонтировать вытяжку?

Рекомендуемая высота от вытяжки до плиты.

Любая вытяжка монтируется с соблюдением определенных правил. Только в этом случае может быть обеспечена безопасность и стабильность ее работы. Устанавливается прибор в большинстве случаев над кухонной плитой на высоте 70-85 см от ее поверхности. При меньшем расстоянии вытяжка может выйти из строя из-за перегрева. Если ее смонтировать очень высоко, то значительно уменьшится ее эффективность. Ширина вытяжного устройства не может быть меньше ширины газовой или электрической плиты. Этот размер необходимо учитывать при выборе и приобретении устройства.

Подключить вытяжку рециркуляционного типа — самый простой вариант. Эти устройства не выводят загрязненный воздух наружу. Они только фильтруют его, все частицы копоти и нагара остаются в материале фильтра, а очищенный воздух снова поступает в помещение кухни. Нет необходимости подключения аппарата к системе вентиляции. Прибор просто прочно прикрепляют к стене и подключают к электрической сети через заранее установленную поблизости от плиты розетку.

Монтаж устройства, которое полностью удаляет загрязненный воздух через систему вентиляции, представляет собой гораздо более сложную задачу. Вытяжку нужно не только прикрепить к стене, но и подключить ее к каналу вентиляционной системы. Если кухонная плита расположена далеко от вентиляционной шахты, но близко к окну, то можно оборудовать вывод загрязненного воздуха наружу через специально проделанное отверстие в стене. Это будет проще, чем тянуть длинные воздуховоды через кухню, которые не добавляют красоты и изящества помещению.

Схема установки вытяжки.

В типовых квартирах задача упрощается тем, что специальные переходники, трубы и хомуты, продающиеся в магазинах, отлично подходят для подсоединения вытяжки к вентиляции. Останется только достаточно плотно соединить их друг с другом. При выполнении работы нужно соблюдать несколько правил:

  1. Труба, идущая от вытяжки, не должна полностью закрывать вентиляционный канал. Он должен осуществлять вентиляцию помещения кухни естественным образом в то время, когда вытяжка выключена.
  2. Воздухопровод, идущий к вентиляционному отверстию от вытяжки, должен быть смонтирован таким образом, чтобы было обеспечено свободное прохождение загрязненного воздуха.
  3. Количество поворотов и общая длина воздуховода должны быть самыми минимальными. На каждый изгиб воздуховода затрачивается примерно 10% мощности вытяжки.
  4. Трубы лучше выбирать пластиковые. Они имеют совершенно гладкие внутренние стенки. Гофрированные трубы своей ребристой поверхностью задерживают поток воздуха. Они издают повышенный уровень шума.
  5. Все необходимые повороты воздуховода нужно делать как можно более плавными.
  6. В помещении должен постоянно поступать свежий воздух с улицы.
  7. Оптимальный диаметр труб воздуховода — 12-15 см.

Этапы подключения кухонной вытяжки

Прежде чем подключать кухонную вытяжку мебель или гарнитур уже должны быть на своих местах. Так будет понятней, куда подключить вытяжку. Она должна располагаться непосредственно над плитой и ни в коем случае не должна быть меньше размера плиты. Располагать вытяжку нужно не ниже 60 сантиметров от плиты. В инструкции данный момент прописан. Это техника безопасности. Верхний порог лучше устанавливать исходя из роста хозяйки кухни, чтобы ей было максимально комфортно готовить.

Если было принято твердое решение подключить вытяжку самому, это значит, что все будет сделано на совесть.

  1. В первую очередь устанавливается антивозвратный клапан. Он располагается перед вентиляционной шахтой. Чтобы было комфортнее работать, его можно временно установить на кухонный шкаф. Более плотно клапан встанет позже;
  2. Когда корпус встанет как нужно, нужно внутри шкафа нанести разметки для высверливания отверстий;
  3. Шкаф снимается, в нижней части стенке вырезаются необходимые отверстия для установки «хлопушки»;
  4. Аналогично делаются отверстия для воздуховода;
  5. Подсоединение воздуховода. Фиксируем гофру, желательно, чтобы она была в форме квадрата. Подрезаем углы и выворачиваем их наружу;
  6. Закрепляем «хлопушку» так, чтобы она соединяла гофру с шахтой вентиляции. Если остались щели приличного размера заделываем их при помощи монтажной пены, небольшие щели можно обработать герметиком на основе силикона;
  7. Монтируем саму вытяжку. Она вешается на саморезы в зависимости от способа крепления;
  8. Фиксируем гофру на вытяжное устройство при помощи специального хомута;
  9. Проверяем работоспособность и если все в норме надеваем верхний кожух кухонной вытяжки.

Чтобы эффективно подключить вытяжку для кухни своими руками, нужно учесть один нюанс при монтаже вентиляционных труб: чем меньше количество изгибов, тем лучше будет воздушная тяга.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

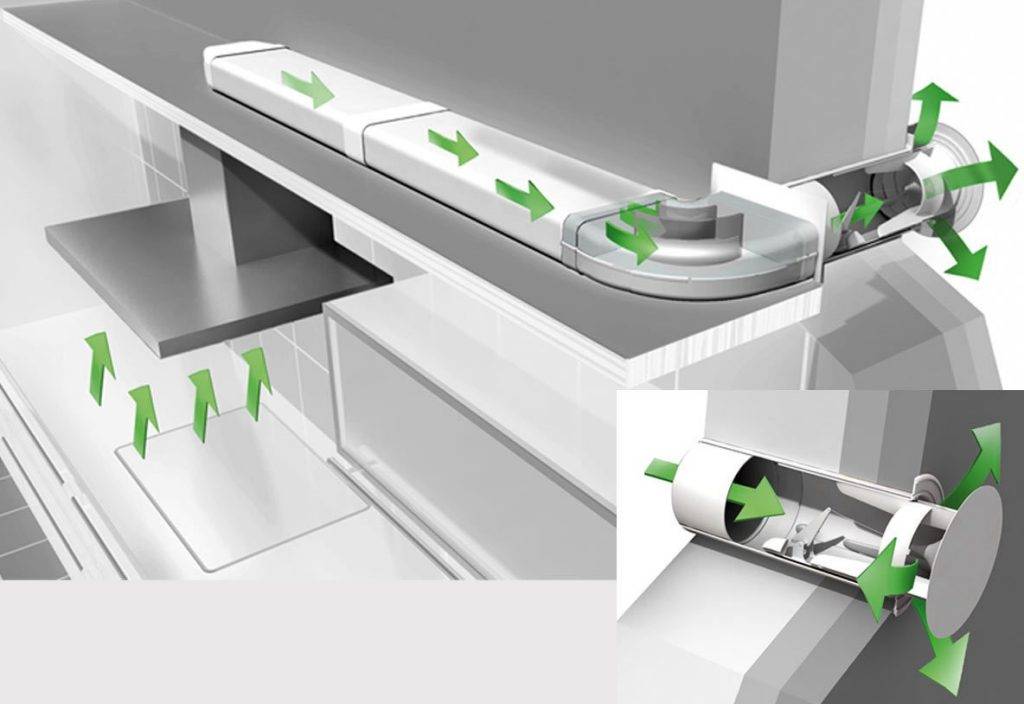

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

  • работа установки сопровождается сильным шумом;
  • грамотный монтаж воздуховода по силам выполнить только специалисту;
  • сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

1 Электротехнические тонкости

Перед тем как устанавливать бытовой прибор необходимо выполнить ряд подготовительных мероприятий

Задача первостепенной важности – выполнить заземление устройства

Заземление электроприборов на кухне

Во внутреннюю часть корпуса затягивается большое количество влаги, жировых брызг, что автоматически повышает опасность короткого замыкания, поражения током особенно, если агрегат собрать неправильно, а затем включить в электросеть.

Специалисты акцентируют внимание: установка вытяжки на кухне своими руками начинается с подсоединения 3-х проводов (речь идёт о фазе, ноле и земле). Традиционно заземление обозначают желто-зелёным цветом

Чтобы пользоваться аппаратом было действительно безопасно для здоровья, его подключают к «земле».

Подключение к электросети

Обозначение проводов в электрощитовой

У многих владельцев домов возникает закономерный вопрос: как подключить вытяжку на кухне, при отсутствующем контуре заземления? От советов народных умельцев типа набросить провод на батарею или трубу, лучше отказаться. Придется делать всё собственноручно и посредством единственно верного варианта – глухой нейтрали.

Рекомендуем посмотреть один из вариантов подключения вытяжки к электросети на видео ниже

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

  • Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
  • Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
  • Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
  • Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

  • Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
  • Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
  • Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

  1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
  2. Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
  3. Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Save

Какая розетка подойдет для кухонной вытяжки: правила выбора

Поскольку условия на кухне не такие «спокойные», как в спальне или гостиной, выбирать саму розетку и ее расположение нужно с учетом нескольких нюансов.

Код IP включает 2 цифры. Первая — указывает на размер частиц, которые может пропустить изделие. Вторая — указывает, от чего защищена розетка.

Коды расшифровываются так:

Диаметр пропускаемых частиц Уровень защиты
0: не имеет защиты 0: не имеет защиты
1: более 50 мм 1: защищена от капель, которые падают сверху
2: 12-50 мм 2: защищена от капель, которые попадают под углом до 15º
3: 2.5-12 мм 3: защищена от капель, попадающих под углом 15-60º
4: 1-2.5 мм 4: защищена от брызг
5: частично защищена от проникновения пыли 5: защищена от струи воды
6: полностью защищена от проникновения пыли 6: защищена от сильной струи воды
7: защищена от кратковременного попадания в воду
8: защищена от полного и длительного попадания в воду

Считается, что для кухни подходят розетки, имеющие степень защиты от IP62 и больше.

Помимо степени защиты стоит обращать внимание на такие нюансы:

Материал. Слишком дешевые изделия делают из низкокачественного пластика. Такой материал быстрее изнашивается и легче плавится (актуально, если розетка будет располагаться близко к кухонной плите).
Качество сборки. В обязательном порядке изделие должно быть собрано качественно, надежно, без люфтов и шатаний. В противном случае внутрь может набиться пыль, жир и копоть от плиты, или попасть влага.
Наличие «шторок», которые не позволяют попадать в розетку чему-либо, кроме вилки. Для кухни — практически незаменимая функция.
Внешний вид. Дизайн розеток для кухни не является основным критерием

Однако если вы планируете оформить кухню в определенном стиле — на внешний вид розетки тоже стоит обращать внимание: чтобы он не выбивался из общего фона. Как вариант — точку электропитания можно спрятать в шкаф.

Какой выбрать воздуховод

Вытяжка может присоединяться к вентаканалу с помощью двух типов воздуховодов:

Гофрированный рукав – это металлический отвод стоит дешевле секционных труб, имеет лучшую гибкость, позволяет придать ему любую форму. Так как гофра достаточно широкая, замаскировать ее тяжелее, чем трубы, но ее монтаж легче.

Гофрированный рукав

Секционные трубы. Узкий отвод из жестких металлических труб, который выстраивается под определенную форму. Такой воздуховод можно замаскировать внутри потолка или стены, но сложную конструкцию собрать из него будет сложно, так как секции бывают либо прямые, либо угловые.

Металлические трубы для соединения вытяжки с воздуховодом

Узкие трубы из пластика. По аналогии с металлическими сегментами, легко маскируются, но не позволяют сформировать из секций сложную форму. Пластиковые трубы дешевле металлических, но использовать их можно не с каждой вытяжкой.

Пластиковые труды для воздуховода

Некоторые модели кухонных вентиляционных устройств не позволяют использовать узкие металлические трубы, так как их горловина шире, чем отверстие отвода. В этом случае, чтобы соединить вытяжку с центральной вентиляцией на кухне используют гофру или специальные переходники.

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

  • проведен кабель;
  • определено место, где установить;
  • произведен монтаж подрозеточных коробок (монтажных установочных коробок);
  • приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

  • Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
  • Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
  • Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.
  • Подключить новую розетку. Вначале требуется подсоединить подводящий провод к контактам. Для этого приблизительно на 5-10 миллиметров удаляется изоляция с проводящих ток жил кабеля. Обнаженная часть кабеля запускается в клемму и крепко фиксируется винтом. При закручивании винта не надо прикладывать неимоверных усилий, иначе можно пережать кабель. Если осуществляется подсоединение розеток с «землей», жила заземления подсоединяется к надлежащему контакту (заземляющему контакту). Данный контакт связывается с заземляющими «усами». Перед подсоединением заземляющей жилы кабеля надо удостовериться, что как раз эта жила и есть «земля».
  • Поставить розетку в установочную коробку. После подключения всех подводящих проводов следует поставить рабочую часть (токопроводящие элементы) розетки в установочную коробку. Монтировать ее надо ровно, без перекоса вровень со стенкой. Подводящие провода тщательно прячут в установочной коробке. После выставления розетки в требуемом положении ее надо надежно зафиксировать. Для этого на ней предусмотрены специализированные прижимные «лапки» (или крепежные усики) с винтиками. При вкручивании винтов, крепежные усики расходятся, тем самым закрепляют розетку. В электророзетках нового поколения крепежные усики отсутствуют. Их крепят посредством винтиков, которые размещены в установочной коробке.
  • Прикрутить лицевую панель. После монтажа токопроводящих элементов можно прикручивать лицевую панель.

О том, как правильно подключить вытяжку на кухне, смотрите в следующем видео.

Особенности устройства вентканалов вытяжки

Диаметр вытяжки должен соответствовать диаметру воздуховода. Если вытяжная труба будет меньше, то работать вытяжка будет в усиленном режиме, а это приведет к поломке двигателя вентилятора. Труба меньшего диаметра влияет и на шумоизоляцию – при работе оборудования уровень шума повысится в разы.

Длина воздуховода должна быть не более 3 метров

Необходимо чтобы все углы изгибов при монтаже вентканалов были больше 90 градусов. От этого зависит работа вентиляции. А количество этих самых изгибов нужно свести к минимуму. От этого зависит КПД вытяжного устройства для очистки воздуха. Лучше отдать предпочтение пластиковым системам с круглым сечением. В них не только не будет оседать грязь и пыль, но и сопротивляемость меньше при прохождении воздушных масс.

Особенности устройства вентканалов вытяжки

Диаметр вытяжки должен соответствовать диаметру воздуховода. Если вытяжная труба будет меньше, то работать вытяжка будет в усиленном режиме, а это приведет к поломке двигателя вентилятора. Труба меньшего диаметра влияет и на шумоизоляцию – при работе оборудования уровень шума повысится в разы.

Длина воздуховода должна быть не более 3 метров

Необходимо чтобы все углы изгибов при монтаже вентканалов были больше 90 градусов. От этого зависит работа вентиляции. А количество этих самых изгибов нужно свести к минимуму. От этого зависит КПД вытяжного устройства для очистки воздуха. Лучше отдать предпочтение пластиковым системам с круглым сечением. В них не только не будет оседать грязь и пыль, но и сопротивляемость меньше при прохождении воздушных масс.

Какие особенности установки встроенной вытяжки?

Встроенная вытяжка не требует специальных навыков для ее установки. Для начала нужно собрать сам шкаф, в котором и расположится прибор. Можно взять существующий шкаф, но его необходимо будет немного переделать в соответствии с параметрами самой кухни.

Затем закрепить боковые стенки к верхней части коробки. Далее сделать отверстие, при помощи специальных инструментов, по типу лобзика, для воздуховода. В основном отверстие делают в верхней части шкафчика. Следующий шаг — крепление корпуса устройства. Для этого снимаем нижнюю часть шкафа и проделываем отверстия для гофры и специальных болтов в соответствии со схемой подключения.

https://youtube.com/watch?v=MsDV9Sicjwg

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

  • такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
  • она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
  • розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
