Вытяжки для кухни с отводом в вентиляцию: принцип работы, схемы и правила монтажа

Выбираем способ монтажа

Разобравшись с вопросом, нужна ли вытяжка на кухне, рассмотрим типы устройств по технике монтажа и очистки.

По типу установки агрегаты классифицируются следующим образом:

  1. Навесная техника. Может быть купольной и плоской, наклонной и раскладной. Устройства вписываются в помещения любых размеров.
  2. Встраиваемые приборы. Компактные габариты моделей подходят для небольших пространств. Особенность в размещении в кухонном шкафу, где вытяжка становится дном. Некоторые модули могут раздвигаться, увеличивая объем захватываемого воздуха.
  3. Островные вытяжки. Это агрегаты, которые крепятся к потолку и применяются в случае размещения плиты не у стены, а по центру кухни.

Основные преимущества вытяжек с отводом в вентиляцию

Устройство вытяжки с отводом в вентиляцию гарантирует полную и качественную очистку воздуха за счёт вывода отработанного воздуха за границы помещения. Если есть необходимость обслуживать значительные по размерам помещения, конструкция оснащается дополнительным мотором. К нежелательным факторам можно отнести:

  • трудоёмкий монтаж;
  • высокий уровень шума;
  • профессиональный монтаж воздуховода;
  • необходимость притока наружного воздуха.

Перед вентилятором устанавливается один или два фильтра, которые минимально очищают воздух, предохраняя вентилятор от загрязнения. К преимуществам таких проточных устройств необходимо отнести:

  • отличный уровень производительности, так как сопротивление воздушному потоку фильтра грубой очистки весьма незначительно;
  • доступность в обслуживании (фильтры легко очищаются или меняются);
  • 100% эффективности — уходят все примеси, какого бы размера и количества они ни были.

Учитывая, что при современных планировках квартиры кухня часто соседствует со спальней или гостиной, показатель уровня шума вытяжки является важной величиной. Существует прямая зависимость шума от мощности мотора, чем он больше — тем больше шумит система

Лучшие производители вытяжек ухитряются за счёт применения двух тихоходных моторов, установки качественной звукоизоляции и специализированных лопастей вентиляторов максимально снижать шумовой эффект —  это практически бесшумные вытяжки. Лучше не приобретать вытяжку с уровнем шума выше 50 децибел.

Есть ещё один небольшой недостаток — необходимо достаточно часто мыть фильтр грубой очистки. Пыль на фильтре образуется достаточно быстро, и без своевременного обслуживания система не сможет реализовывать свои возможности. Но несмотря на ряд недостатков, перечень достоинств гораздо более впечатляющий.

Многие потребители задаются вопросом, какая вытяжка лучше? Желательно приобретать аппаратуру фирмы с устоявшимся именем на рынке,например, Крона — такие устройства работают дольше и эффективнее.

Как вытяжное устройство подсоединить к вентиляционной стойке

Прежде чем соединить вытяжку с вентиляцией приготовьте все необходимое. Для совмещения вытяжки с отводом в вентиляционный тоннель, применяют гофру или круглые воздуховоды из ПВХ.

Вариант номер два подходит больше, так как создает маленькое противодействие с воздухом. Также за трубами из ПВХ легче ухаживать. Труба по диаметру, 130 миллиметров. Подбирают ее по насечке вытяжки на выходе. Для соединения используют переходник. Для правильного соединения вытяжки и воздуховода нужно подтянуть и закрепить конец воздушной трубы в вентиляционном канале. При присоединении вытяжки с каналом, соединение не закроет просвет вентиляции, если поставить защитную решетку.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

  1. Закрепить крепление вытяжки к стене.
  2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
  3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

  • Устройство должно монтироваться с максимальной надежностью;
  • Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

  • Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
  • Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

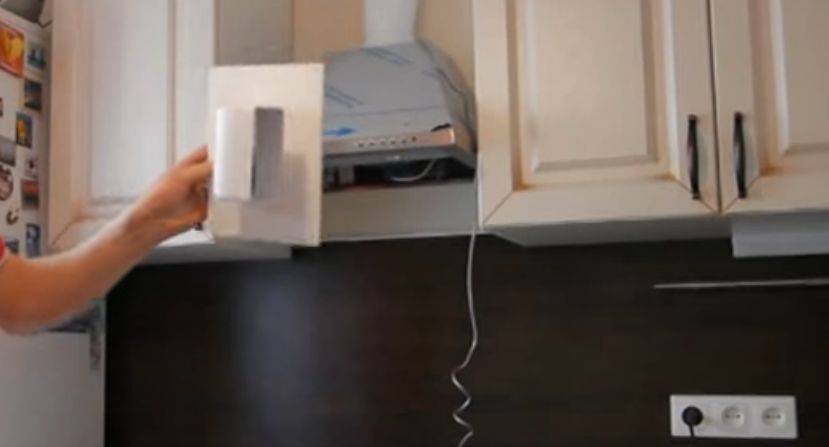

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

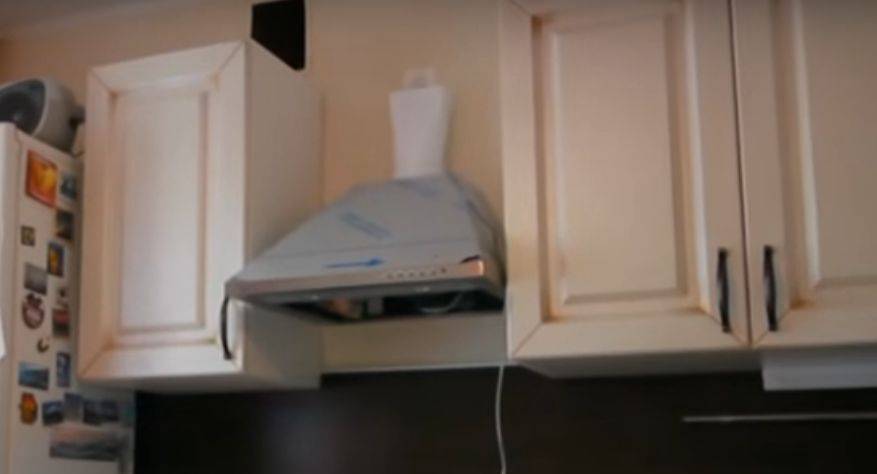

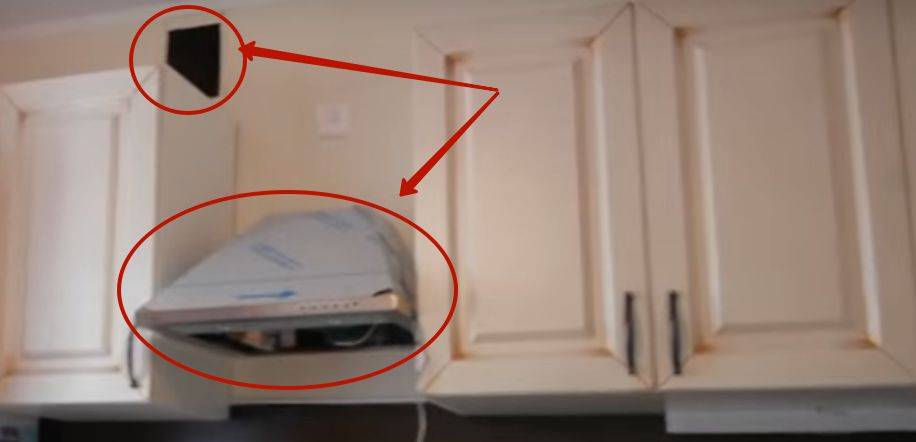

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Как установить встроенную вытяжку в шкаф без отвода. Разновидности вытяжек для кухни

Наиболее популярными и широко используемыми кухонными вытяжными системами являются модели с купольным строением. Принцип их работы — циркуляционный, вывод воздуха осуществляется в вентиляцию. Их основным недостатком является большой объем и громоздкий корпус, что является неприемлемым для маленьких помещений, в то же время достоинства дизайна такой вытяжки подчеркнет просторная планировка.

Для небольшой кухни оптимальный выбор — неброская и занимающая небольшое пространство кухонная вытяжка без воздуховода. Небольшие модели правильной формы с довольно скромными габаритами и удобными кнопками управления прекрасно впишутся в кухню небольших размеров, где желательно предусмотреть удобную рабочую зону.

Вытяжка без отвода в вентиляцию функционирует достаточно просто: двигатель, расположенный в корпусе, забирает воздух и очищает его с помощью установленных в устройстве фильтров , после чего возвращает обратно в помещение. Угольная вытяжка для кухни без отвода не препятствует нормальному воздухообмену в помещении, и это одно из ключевых ее достоинств.

Модели подобного рода называют рециркуляционными, это обусловлено принципом их работы. Мощные фильтры, расположенные внутри корпуса, обеспечивают очистку поступающего воздуха от жира и других крупных включений после первой ступени очищения, потом воздух поступает на вторую ступень фильтров, где нейтрализуются посторонние запахи. Приборы подобного типа оснащаются набором фильтров. В основном используют пластины из металла для очистки на первой ступени и угольный фильтр — на второй.

Фильтры для воздухоочистителя заменяются индивидуально в зависимости от времени, проведенного на кухне с работающим прибором, и жирности приготовленной пищи . Угольные фильтры подлежат замене раз в 3−6 месяцев при постоянном использовании устройства, а металлические меняются раз в год.

Преимущества и недостатки

Преимущества устройств рециркуляционного типа:

  1. К ним не нужно надстраивать дополнительной системы воздуховодов.
  2. Они фильтруют воздух даже в «глухом» помещении, где нет продуваемости.
  3. По сравнению с аналогичными вытяжками с воздуходувом рециркуляционные модели дешевле.
  4. Занимают меньше места на кухне (как сделать вентиляцию на кухне?).
  1. Частая замена или прочистка фильтров.
  2. Неполное устранение неприятных запахов. Даже устройство «из коробки» не очистит воздух от неприятных запахов более, чем на 90%.
  3. Скромный ассортимент.

Важно
Все рециркуляционные устройства работают по единому принципу. Разница между двумя моделями может заключаться только во внешнем исполнении, виде крепления и месте установки аппарата.

Установка воздуховода для кухонной вытяжки. Кухонная вытяжка с воздуховодом

Этот прибор бывает двух типов в зависимости от принципа работы. В первом случае воздух проходит специальную очистку, а потом вновь попадает в помещение, во втором — воздух не очищается, а просто выводится через вентиляцию.

Вытяжка помогает устранить неприятные запахи, жир и копоть

Поэтому особенно важно правильно её установить. Лучше заранее определиться с размещением розетки, поскольку эти приборы выпускают с короткими шнурами

Плоская вытяжка может висеть непосредственно на стене или монтироваться в кухонную мебель. У неё есть два отверстия. То из них, которое не будет соединяться с воздушным трактом, закрывают специальной крышкой. Если вытяжка встраивается в шкаф, то придётся проделать дополнительное отверстие для выхода воздуховода.

Если речь идёт о частном доме, то вопрос решается проще. Изначально необходимо продумать планировку кухни и расположить вентиляционное отверстие как можно ближе к кухонной плите. В обычной городской квартире это сделать сложнее.

Приходится выбирать возможные способы устройства воздуховода для кухонной вытяжки.

Следует сразу исключить вариант, когда плита расположена на противоположной стороне по отношению к выходу вентиляционной системы. В этом случае длина воздуховода получится, скорее всего, более трёх метров и будет иметь много изгибов. Это, в свою очередь, существенно снизит эффективность работы всей кухонной вентиляционной системы и повысит шумовой фон.

Разновидности кухонных вытяжек с отводом в вентиляцию

Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.

Островные

Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.

Оригинальная и стильная островная вытяжка

Навесные

Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.

Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.

Встраиваемые

Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.

Встраиваемая модель

Каминные

Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.

Каминная вытяжка смотрится роскошно

Наклонные

Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.

Наклонная вытяжка подойдет для компактного помещения

Угловые

Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.

Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.

Типовые схемы вентиляции на кухне

Существуют две основные схемы вентиляции кухни: естественная и принудительная. В первом случае вентиляция осуществляется с помощью отверстий в стенах и открытых форточек с одной стороны и общих вентиляционных каналов с другой.

Во втором случае воздухообмен осуществляется механически, путем установки энергозависимых устройств. Наиболее удачным считается третий, комбинированный вариант, в котором одновременно присутствует схема естественного притока, согласно которой воздух поступает в помещение самопроизвольно, и принудительной вытяжки через кухонные вытяжки.

По способу очистки воздуха все вытяжки можно разделить на 2 типа – отводящие (приточные) и рециркуляционные. Последние не соединены трубами и каналами с вентиляционными каналами и работают автономно

Существует еще третий тип – комбинированные агрегаты, которые оснащены двойными фильтрами и воздуховодом, и могут работать как с подключением к вентиляционной шахте, так и автономно.

Естественная вентиляция имеет одно преимущество: обеспечение комфортного микроклимата на кухне (как и в других помещениях) не требует дополнительных материальных затрат.

Но у него низкая эффективность. При приготовлении пищи на электрической или газовой плите медленный воздухообмен быстро рассеивает вредные запахи.

Установки с принудительной подачей воздуха гораздо эффективнее, но для реализации механической системы необходимо оборудование, зависящее от источника питания.

Вытяжки и рециркуляционные установки отлично справляются с очисткой загрязненного воздуха и удалением запахов, но они не охватывают область под потолком, где также задерживаются испарения и частицы жира.

Учитывая эти особенности, была использована комбинация вытяжных установок и систем естественной вентиляции.

О типичных схемах и вариантах вентиляции кухни читайте в этой статье, которую мы советуем вам прочитать.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В. Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении

Такие конструкции можно использовать как в частных, так и в многоквартирных домах

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.

Преимущества и недостатки вытяжек без отвода в вентиляцию

Такие устройства называются вытяжками весьма условно, они в принципе ничего не вытягивают и не выбрасывают, а только очищают воздух, прогоняя его сквозь себя. В связи с такой особенностью функционирования существует несколько важных недостатков.

Вытяжка без воздуховода имеет свои недостатки

  1. Вытяжки рециркуляционного типа не влияют на процентное содержание в воздухе кислорода. Если в кухне установлены газовые плиты, то требуется непрерывный приток свежего воздуха, в противном случае его концентрация может понижаться до критического уровня.
  2. Государственные контролирующие организации не дадут разрешения на подключение газовых плит, если в кухне есть только вытяжка без отвода в вентиляцию. Обязательно требуется проточная, причем не электрическая, а естественная. Дело в том, что все принудительные системы работают периодически, а очищать воздух от возможных протечек газа необходимо постоянно.
  3. Вытяжки без отвода в вентиляцию не очищают воздух от болезнетворных микроорганизмов и бактерий, а в случае несвоевременной замены фильтров количество этих организмов резко увеличивается. Только приток свежего воздуха может улучшать параметры и отвечать жестким требованиям положений СанПиН. Регулярная чистка или замена фильтров является обязательным условием пользования вытяжками.

Металлический фильтр для улавливания жира

Как почистить фильтр вытяжки

Об этих недостатках надо обязательно помнить пред принятием окончательного решения по выбору типа вытяжки. Но рециркуляционные вытяжки имеют и ряд преимуществ.

  1. Простота монтажа. Проточные вытяжки подключаются к существующим общедомовым каналам естественной вентиляции. Такие действия требуют обязательного согласования с управляющими компаниями, а они часто отказывают. Причины уважительные – грязный воздух может попадать в соседние квартиры, часто агрегат критически нарушает эффективность естественной вентиляции и создает иные проблемы соседям. Рециркуляционные вытяжки полностью автономные, для них не требуется делать специальные воздуховоды, они могут устанавливаться в любом месте и в любом помещении.

  2. Автономность. Вытяжки работают без подключения к другим устройствам, не нарушают их функционирование и справляются со своими задачами. В кухне может без помех работать система естественной вентиляции, монтаж рециркуляционной никак не влияет на ее параметры.

  3. Уменьшения тепловых потерь. В приточных системах теплый воздух выбрасывается на улицу, взамен него в помещение поступает холодный. Такой обмен намного увеличивает затраты на поддержание комфортных температур микроклимата.

Как видите, количество положительных и отрицательных сторон почти одинаковое. Принимайте решения с учетом особенностей своей кухни.

Нормы кратности воздухообмена в помещениях

Полезные советы

Основной проблемой при выборе вытяжки является разнообразие вариантов. Очень трудно сделать правильный выбор.


Конструкция дополняет интерьер

Прежде всего, стоит обратить внимание на размеры изделия. Владельцам маленьких кухонь стоит обратить внимание на купольные вытяжки и встраиваемые модели


Вариант дизайна купольной конструкции

Для просторных помещений подойдут островные модели купольных конструкций.


Купольное устройство на большой кухне

Создавая интерьер на кухни, не стоит проектировать установку вытяжки в неподходящем месте или ради дизайнерской идеи жертвовать правилами безопасности.


Дизайнерская модель

Функциональная и стильная вытяжка позволит создать благоприятный климат на кухне и станет красивым акцентным пятном в созданном интерьере.


Яркий дизайн в интерьере

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ

Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Преимущества и недостатки

Высокий потребительский спрос на вентилируемые модели обусловлен рядом неоспоримых преимуществ этих устройств.

  • Благодаря удалению загрязненных воздушных масс наружу степень очистки помещения составляет почти 100%. Это почти на 30% эффективнее, чем вентиляционные установки с замкнутым фильтром.
  • Отсутствие системы фильтров в вытяжке исключает необходимость регулярной замены фильтров. Это делает устройство намного проще в обслуживании и экономит деньги.
  • Эстетичный внешний вид и элегантная форма аппарата позволяют устанавливать его в кухне любого стиля, не боясь загромождать пространство и испортить интерьер.
  • Высокая эффективность вытяжек обусловлена наличием грубого фильтра с минимальным сопротивлением. Это позволяет пару и дыму покидать помещение, не попадая в зону предварительного фильтра.

Недостатками устройств являются сложность монтажа, которая связана с необходимостью оснащения воздуховодов, а также наличие шумов в процессе эксплуатации устройства. Кроме того, для правильной и эффективной работы устройства требуется достаточно хорошая тяга, при отсутствии которой возникает необходимость установки мощных вентиляторов. Кроме того, в домах, не оборудованных вентиляционными каналами, придется самостоятельно ковать стену и образовывать отверстие для вентиляционного канала.

Особенности монтажа вытяжки с воздуховодом

Перед установкой вытяжки для кухни с отводом в вентиляцию вы должны будете выбрать материал воздуховода. Чтобы обеспечить вывод воздушных масс в вентиляционную шахту, можно остановить свой выбор на:

  • пластике;
  • алюминие.

Белый и бежевый

Отдельно рассмотрим особенности монтажа таких воздуховодов.

Стоимость пластиковых воздуховодов намного выше алюминиевых, однако их надежность выше. Монтаж трудоемкий, и требуется много разных элементов. Если вы выбрали воздуховод из пластмассовых труб, помимо непосредственно трубопровода, понадобятся:

  • колена в форме буквы «Г»;
  • решетки в вентиляционную шахту;
  • переходники;
  • редукторы.

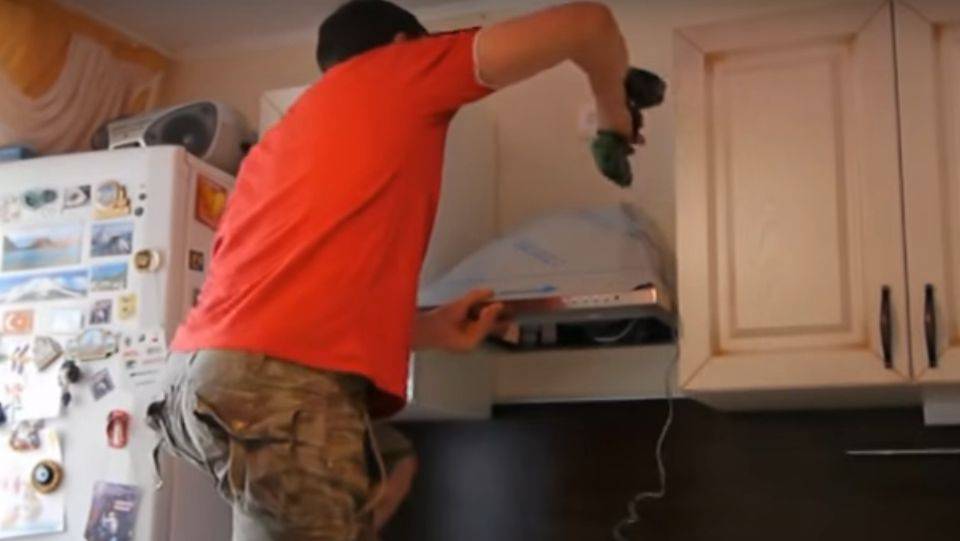

1. Отмеряем точки, где будет крепиться наша вытяжка. После этого с помощью шуруповерта просверливаем отверстия для крепления саморезов. Крепим ими конструкцию. Вытяжка должна находиться в непосредственной близости с вентиляционным отверстием – чем ближе, тем проще и быстрее вы сможете закончить монтаж. Также желательно наличие рядом розетки для подключения конструкции.
2. Крепим переходники на саму вытяжку и на вентиляционное отверстие.

Сначала наживляем и проверяем как происходит работа вытяжки (включаем в сеть и делаем тестовое включение).

3. Второй раз соединяем все составные части и теперь стыки промазываем герметиком. Включаем в розетку.
4. Устанавливаем защитный кожух

Важно качественно закрепить все стыки, чтобы не было резких перепадов во внутреннем диаметре трубопровода

Особенности монтажных работ

Перед установкой конструкции сначала готовится поверхность. Под крепежные элементы просверливаются отверстия.


Схема монтажа конструкции

Воздуховоды производятся в виде пластиковых каналов и гофрированной трубы. Гофра отличается простотой монтажа. В процессе установки применяются соединительные хомуты. Пластиковые каналы характеризуются гладкими стенками, что обеспечивает хорошую пропускную способность.


Особенности монтажа обратного клапана

Монтаж устройства имеет следующие особенности:

  • Сгибание гофры и воздуховода не должно превышать 90 градусов.
  • Если размер воздуховода больше трех метров, то монтируется еще вспомогательный вентилятор.
  • При отводе в вентиляцию монтируется клапан, который будет защищать от обратной тяги.
  • Расстояние от устройства до электрической плиты должно быть не менее 65 см, а до газовой плиты не менее 75 см.
  • Для нормального функционирования гофры, у нее должно быть не более  трех сгибов.


Необычная модель с уклоном


Стильная вытяжка в виде плоского экрана

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

  • работа установки сопровождается сильным шумом;
  • грамотный монтаж воздуховода по силам выполнить только специалисту;
  • сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

2 Виды вытяжек с выводом в вентиляцию

В 90% случаев вытяжки на кухне находятся над варочной поверхностью или плитой. Сами приборы бывают встраиваемыми или подвесными.

Разновидность вытяжных агрегатов:

  • островные;
  • каминные;
  • угловые;
  • встраиваемые.

Островные решения фиксируются у потолка над варочной поверхностью, не соприкасаясь со стеной. Для крепления конструкции используют специальные подвесы или прочные тросы. По форме они бывают самыми разнообразными, но традиционно у покупателей пользуются популярностью купольные модели, визуально перекликающиеся по стилю с кухней.

Каминные варианты удерживают пальму первенства по востребованности на рынке. Преимущественно речь идёт об изделиях купольной формы. Крепятся непосредственно на стену.

Угловые варианты сконструированы для размещения на стыке двух стен комнаты. Фиксируются на стене. По форме бывают прямоугольными, купольными. Модели последнего типа отличаются тем, что позволяют захватывать максимальный объём пара и выводить его из помещения в процессе приготовления пищи.

Что касается встраиваемых моделей, то они предназначены для монтажа в подвесном шкафчике или в боковую конструкцию декоративного короба. Саму конструкцию принято располагать над плитой. Её оснащают специальной выдвижной панелью, благодаря чему можно за несколько секунд увеличить эффективную площадь вытяжного устройства. Речь идёт о компактных приборах, используемых преимущественно в малогабаритных квартирах.

Виды вытяжек с выводом в вентиляцию

Вытяжки принято устанавливать над плитой, являющейся главным источником загрязнения воздуха. С учетом особенностей крепления приборы делят на:

Необычна конструкция островной вытяжки AF 2600

  • островные решения – прямоугольные или квадратные агрегаты, подвешивающиеся над большой варочной поверхностью;
  • встраиваемые модели – одни из самых востребованных, т.к. интегрируются в кухонный гарнитур, не нарушают интерьера комнаты;
  • каминные установки – получили свое название за внешнюю и функциональную схожесть с бытовыми каминами;
  • угловые агрегаты – устройства, имеющие специальную боковую часть для гармоничного дополнения угловой зоны помещения, пространства между 2 стенками (см. фото к статье).

По форме исполнения угловые вытяжки на кухне бывают любыми. Самые популярные и распространенные модели – купольные.

Виды кухонных вытяжек с учетом расположения плиты

Какая вытяжка с выводом лучше? – Ответ зависит от задач, возлагаемых на устройство. Для бытовых нужд подходят купольные, встраиваемые и угловые системы, а вот для очистки больших объемов воздуха (в столовых, ресторанах и т.п.) больше подходят островные модели. Они крепятся непосредственно над плитой (размещенной в центральной части комнаты, не примыкающей к стене) при помощи мощной стальной трубы или троса.

Купольная вытяжка эффективно удаляет загрязненные воздушные массы

Вытяжка с выводом на кухне может быть совершенно незаметной для окружающих, как в случае со встраиваемыми моделями. Корпус бытового прибора в этом случае размещается в подвесном шкафчике или декоративном коробе над варочной поверхностью, плитой. Рабочую зону легко увеличить за счет специальной выдвижной панели, благодаря которой площадь забора пара становится больше 1.5-2 раза. Данные модели устанавливают в малогабаритных кухнях, где важна эффективная циркуляция воздуха без потери функционала вытяжного устройства.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
