Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

Винтовые соединители и их особенности

Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.

Винтовые соединительные шины тоже можно считать клеммниками

Зажимы для проводов или пружинные клеммы

В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.

Пружинные самозажимные клеммники наиболее удобны для монтажа электропроводки

Особенности соединителей с предохранителями

Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.

Особенности использования клеммных колодок

Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.

Клеммники для ленивых: ножевые соединители

Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.

Для таких клемм предварительное снятие изоляции не требуется

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

с плоскопружинным механизмом;
универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Дополнительная информация

Приобретая прокалывающий зажим для провода СИП, необходимо помнить, чтобы головка болта соответствовала используемому при работе с ним гаечному ключу. В большинстве случает головка имеет размер 13 мм, но порой встречаются и разновидности с размером болта 17 мм. Маркировка зажима содержит информацию о минимальном и максимальном сечении провода, который возможно провести через него. Этот размер служит в том числе для информации о толщине магистрали. Согласно нему несложно понять расстояние ответвления, монтируемого в ответвительном конечном зажиме. Выбор необходимой модели прокалывающего зажима для провода СИП становится абсолютно простым, если руководствоваться вышеуказанной информацией.

Пример маркировки изделий предоставлен в таблице:

Напоследок рекомендуем просмотреть видео, в котором рассказывается что собой представляют зажимные механизм для самонесущих изолированных проводов и как они монтируются:

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Сертификация

Клеммная продукция подлежит обязательной сертификации, в соответствии с международными и локальными техническими регламентами и нормативными актами.

Для предприятий производителей:

Для Азиатских производителей:

Сертификат соответствия качества продукции CQC (бывшая Комиссии Китая по Сертификации Соответствия Электрооборудования)
CRUUS сертификат

Для осуществления поставок клеммников на российский рынок необходимы следующие документы:

Для использования клеммников в некоторых специфических отраслях могут также потребовать сертфикаты:

Экспертиза промышленной безопасности (бывшее Разрешение на применение Ростехнадзора)
Сертификат пожарной безопасности.

Продукция : достоинства и особенности

В отличие от изделий французской компании, описанных выше, продукция немецкого – не требуют регулярного обслуживания. Пружинные безвинтовые клеммники этой компании позволяют добиться максимально надежного соединения проводов независимо от их типа и диаметра.

Наконечник «Wago» имеет ряд достоинств:

Соединение отлично реагирует на проявление вибраций.
За счет постоянного давления пружины на проводники удается добиться создания перманентного электрического сопротивления соединения.
Устанавливать изделия просто и быстро, специальный инструмент не понадобится.
В случае необходимости возможно многократное переподключение с сохранением токопроводящей жилы.
Открытый доступ инструмента, снимающего измерения, к шине клеммника.

Клеммники «Wago» делают из меди, прошедшей обработку лужением. Такой подход позволяет добиться увеличения пятна контакта со снижением электрического сопротивления соединения и предотвращает окисление металлов проводников. Не исключается заполнение изделий антикоррозийной смазкой.

Конструкция изделий «Wago» может быть представлена в нескольких вариантах:

PUSH WIRE — подходит для неразъемных соединений, отличается высоким уровнем жесткости пружины.
CAGE CLAMP — подойдет для многократных коммутаций, идеальна для соединения гибких проводов.

Монтируют клеммники «Wago» на провод в следующем порядке:

Провода зачищают с учетом углубления в корпусе клеммника. Это примерно 10-13 мм.
Устанавливают проводник в полость клеммника, используя плоскогубцы.

Заканчивается монтаж, как правило, тестированием качества работ.

Основные виды медицинских зажимов

Окончатые — форма рабочих губок окончатых зажимов в виде круглого или овального кольца, по внутреннему краю кольца полые окошки, предназначенные для атравматичного захвата и закрепления тканей органов
Кишечные зажимы (жомы) — предназначены и применяются для захвата и пережатия кишки
Вспомогательные зажимы — предназначены для широкого спектра манипуляций, осуществляющихся специалистами для оптимизации хирургического процесса. Вспомогательные зажимы обеспечивают правильное и прочное закрепление тканей, открывающих операционное поле и благодаря им достигается стерильность перевязочных материалов, белья и других инструментов.

Детальнее рассмотрим основной вид медицинских хирургических зажимов

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

А – затягивающий болт.
В – герметичный корпус.
С – проушина под СИП.
D – проушина под магистральную жилу.
Е – колпачок, надевается на конец СИП для обеспечения изоляции.
F – контактная площадка для магистральной жилы.
G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой

Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

под воздействием открытого огня процесс горения не поддерживает;
способен выдерживать рабочее напряжение до 600 В;
обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

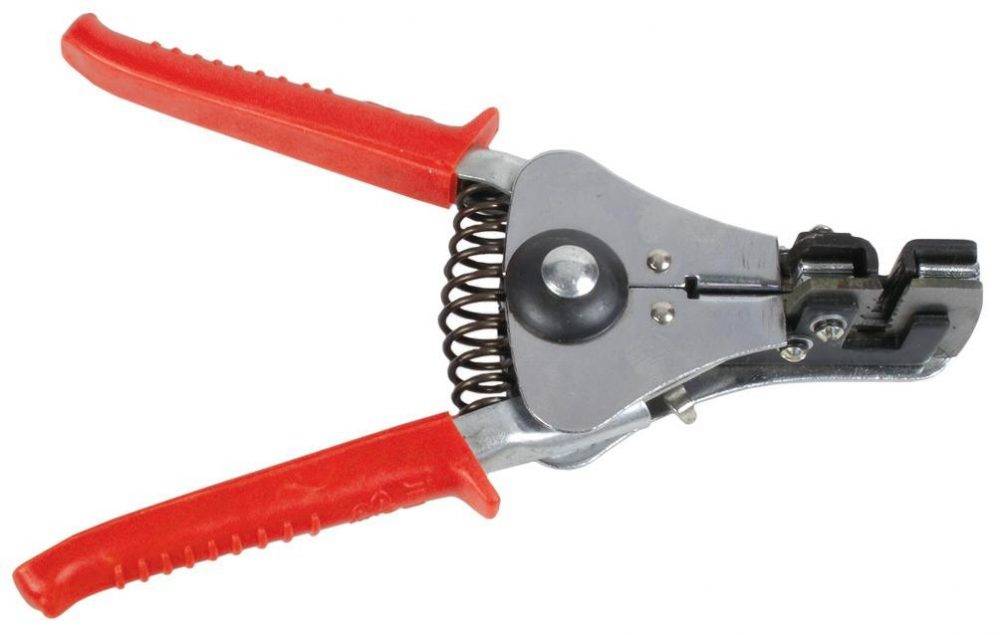

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

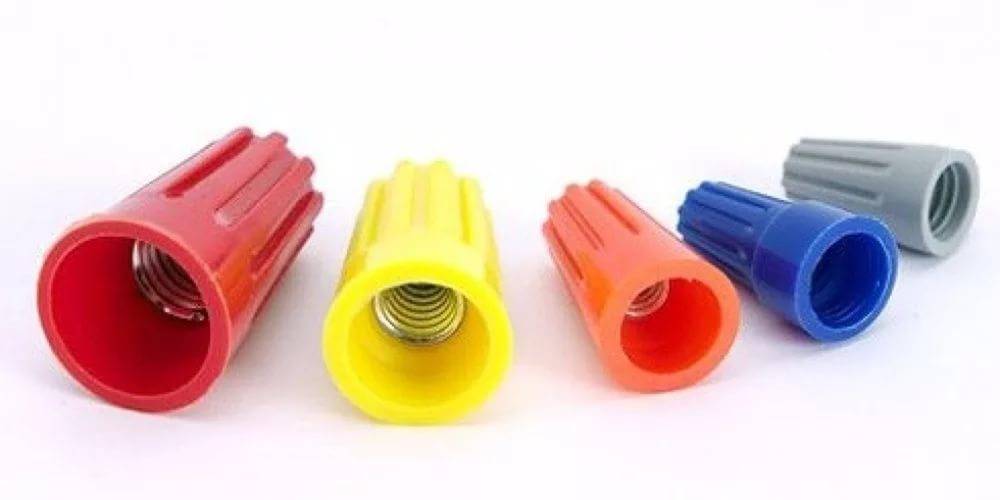

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
ножевых;
вилочных;
кольцевых;
штыревых;
муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Виды соединения проводов

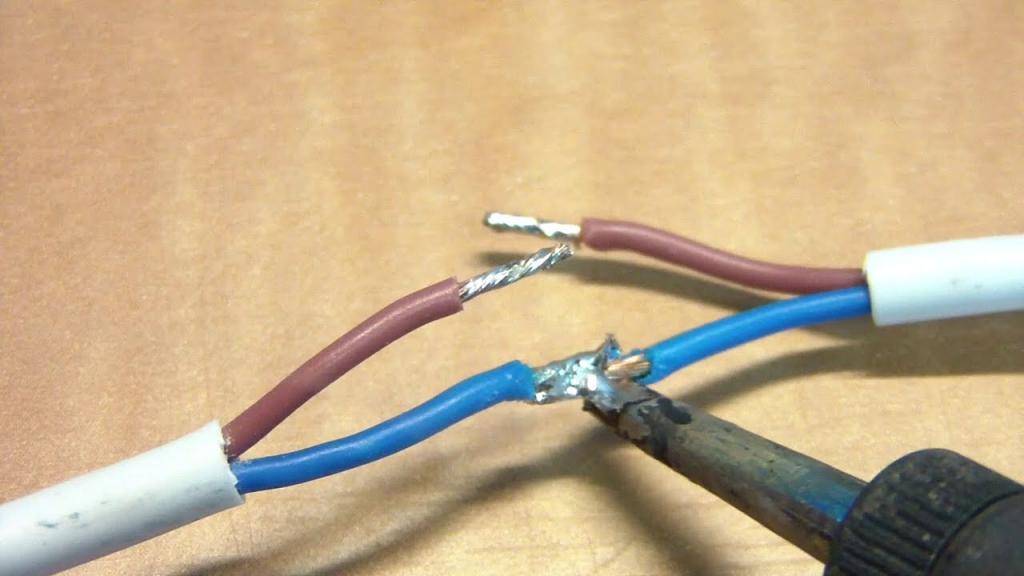

Один из самых старых и известных способов – пайка.

В зависимости от того, какие провода нужно соединить, пайка – способ надежный, но для проводки категорически не рекомендуется. У соединенных таким образом элементов очень низкая температура плавления, и высока вероятность пожара.

Клеммник – это самый распространенный на сегодняшний день вид соединения. Быстро, удобно, надежно. Клеммные колодки продаются в большом ассортименте. Всегда можно найти ту, которая требуется. Недостатков в таком соединении практически нет – об этом говорится в отзывах пользователей. Разве что провода периодически нужно подтягивать.

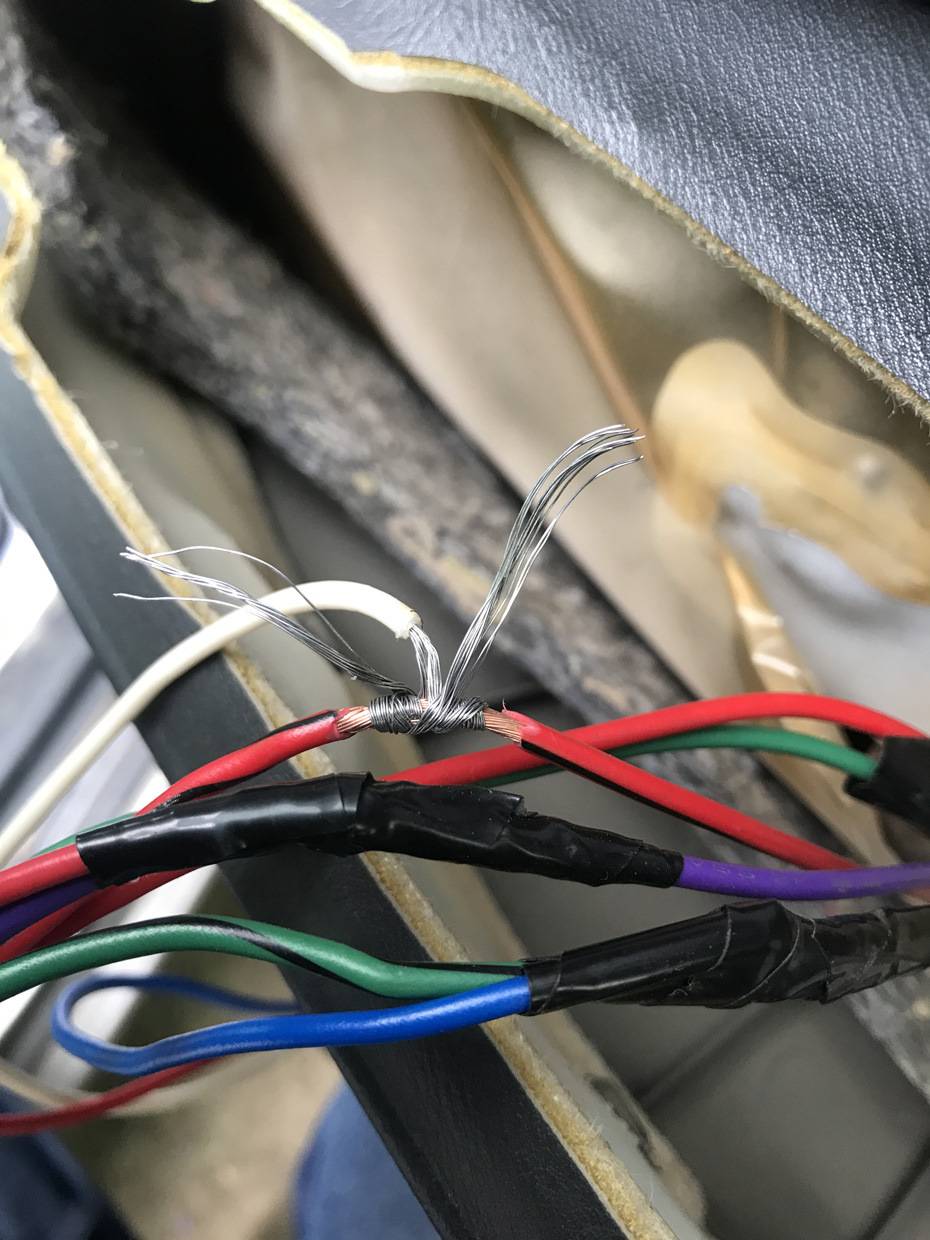

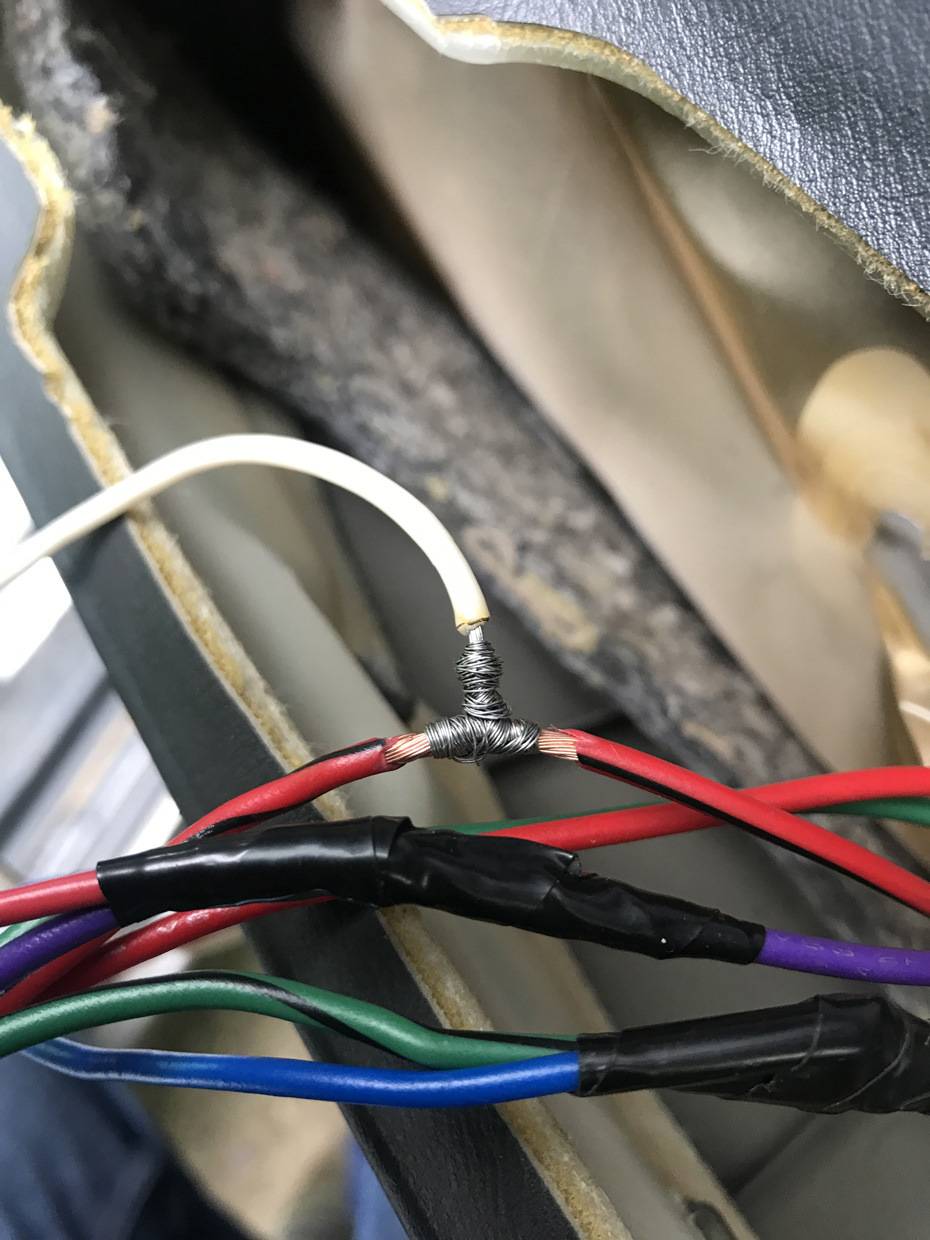

Дедовская скрутка

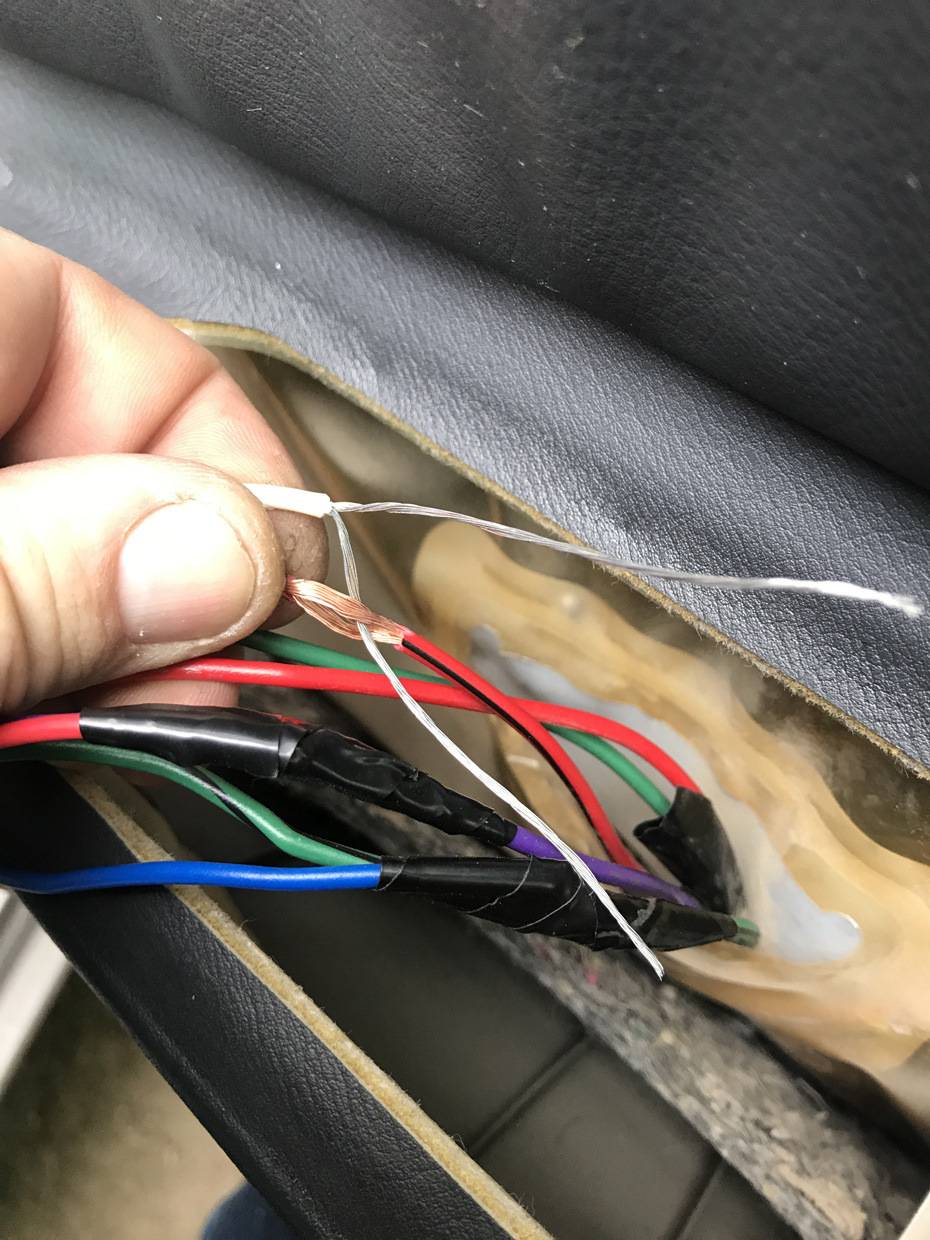

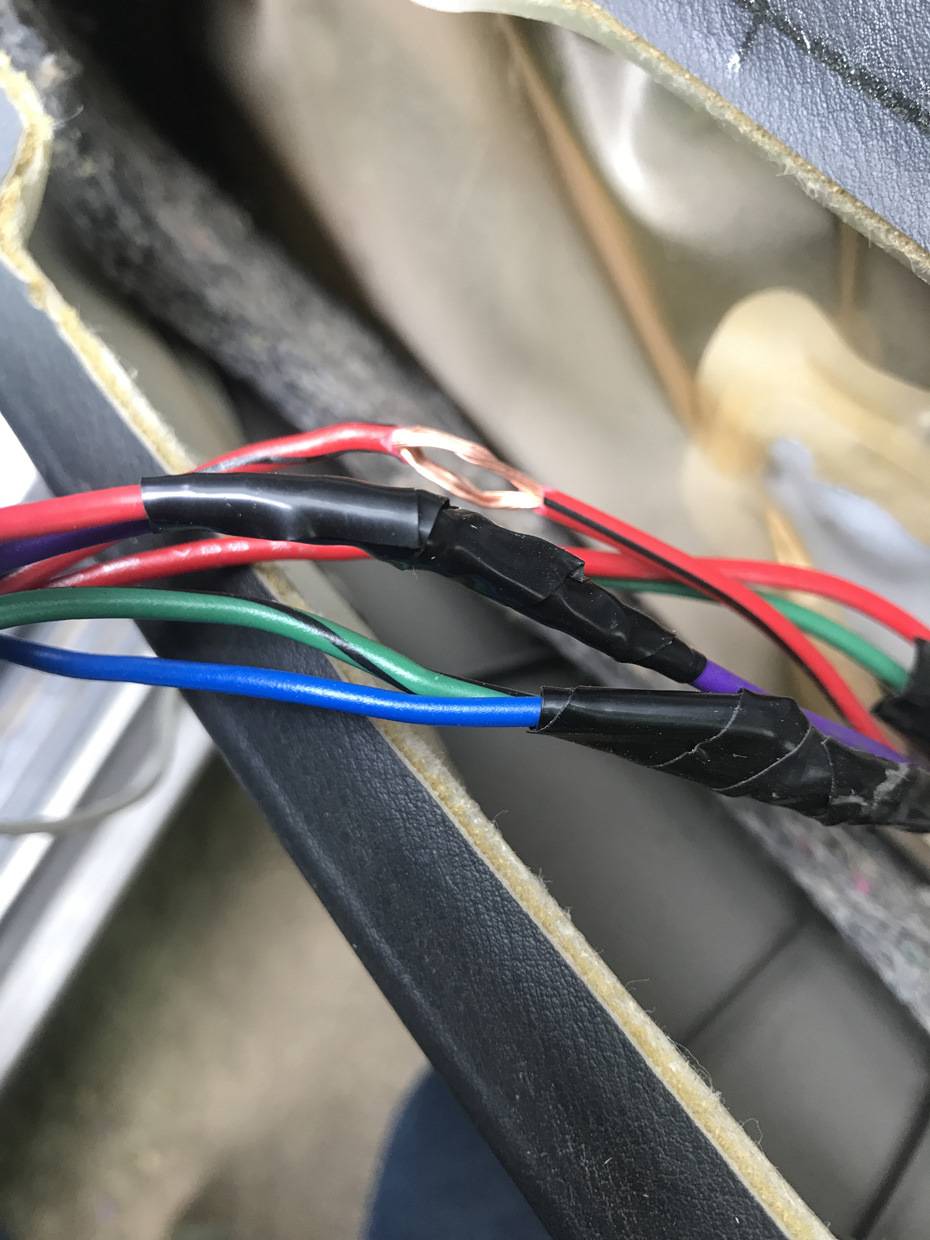

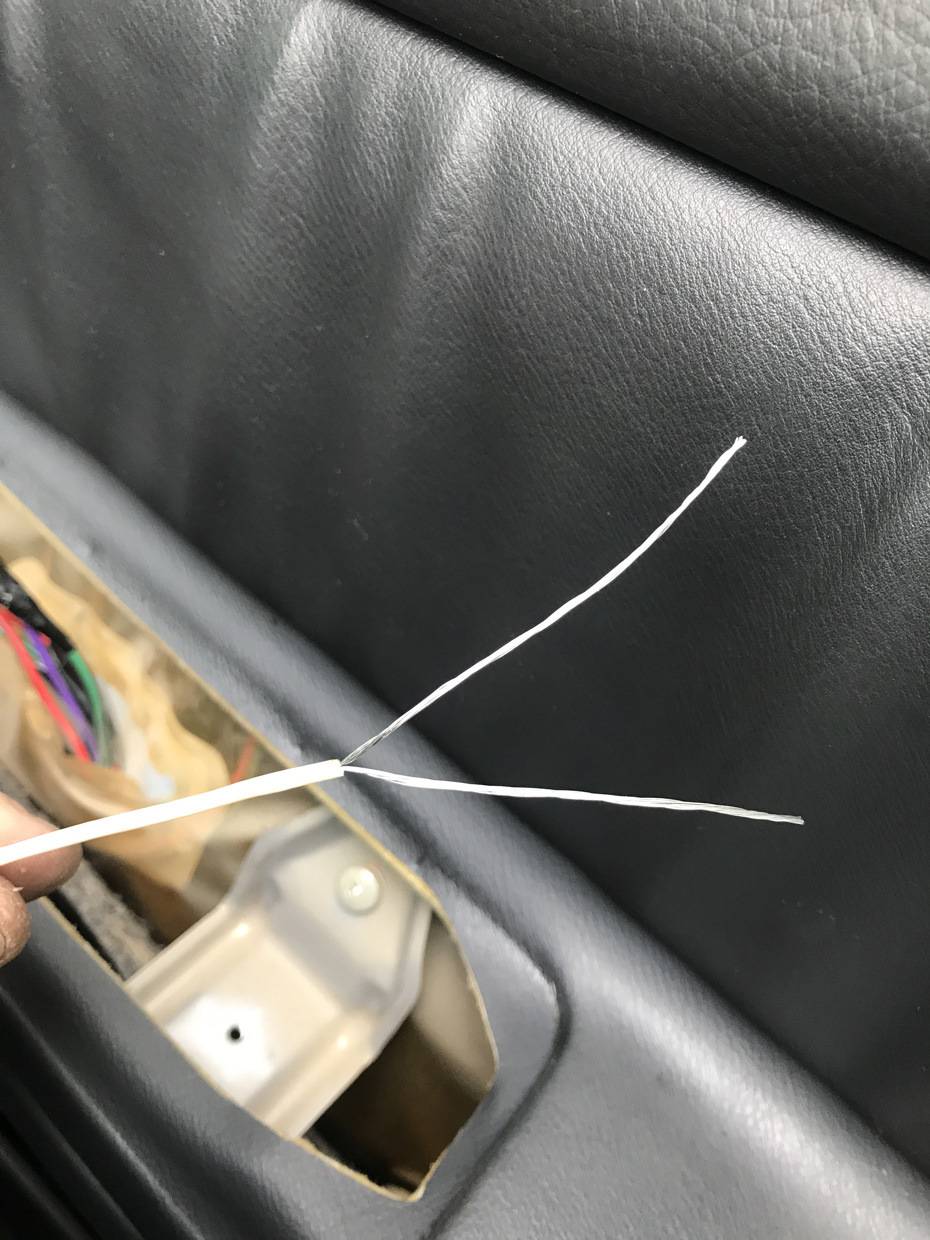

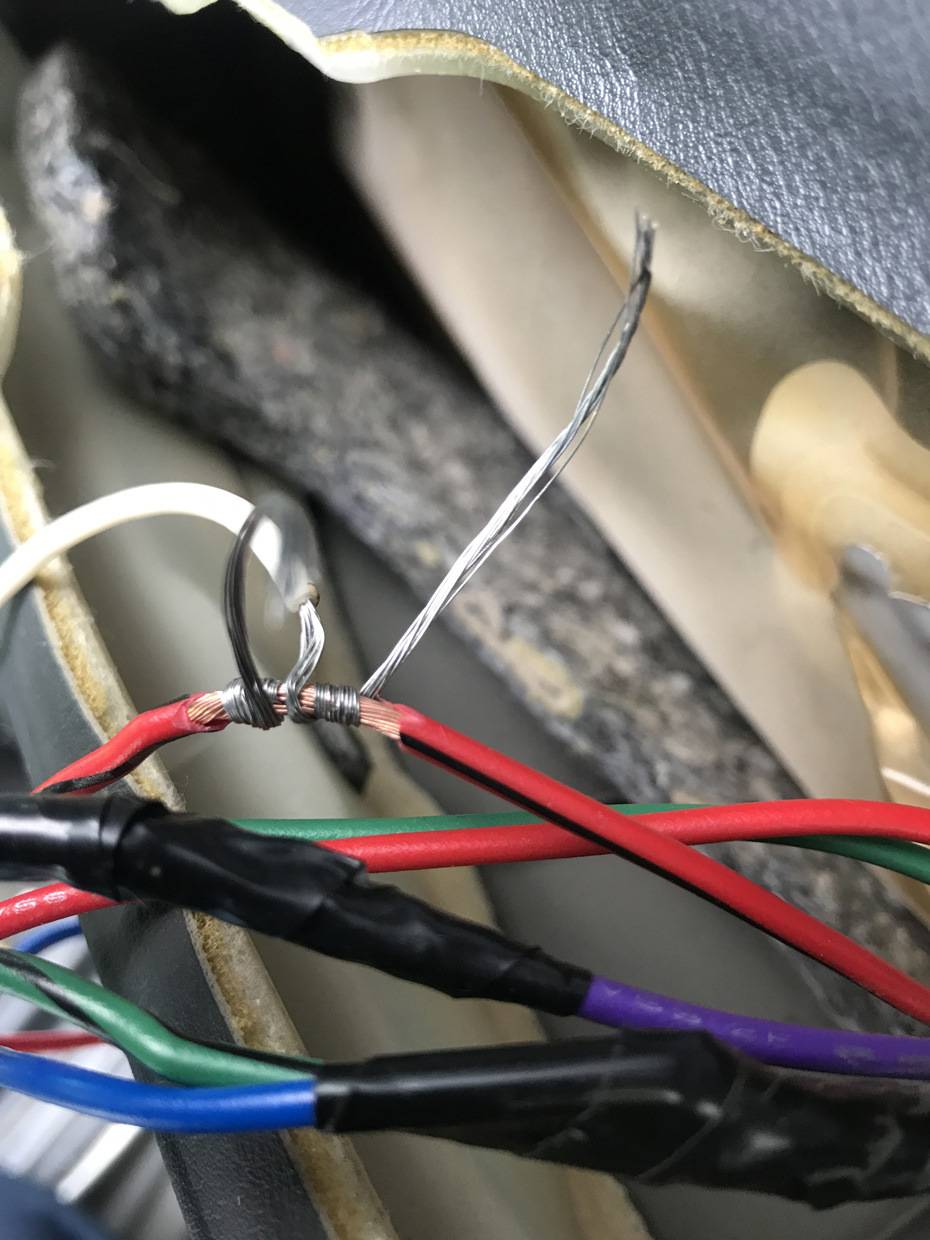

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21

(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Специализированные крепления

Как правильно провести проводку в доме, если в местах расположения кабелей нет возможности сверлить поверхность, или тип проводника имеет необычную специфику? Для этого вам на помощь придут редкие, но от этого не менее полезные приспособления для монтажа.

Итак:

Металлическая монтажная лента предназначена для крепления кабеля с соблюдением нужного шага укладки. Применяется при установке тёплых полов, систем защиты от наледи и обогрева наружных площадок. Очень удобно использовать при креплении больших групп проводников. Имеет 21 мм в ширину и расстояние между гибкими точками фиксации в 25 мм. Бывает двух видов – медная и стальная оцинкованная.
При установке антиобледенительных систем, необходимо протягивать кабель внутри водосточных труб. Существует два вида креплений, предназначенных для этого – оцинкованная лента и специальные пластиковые клипсы.
Отдельно отметим алюминиевый скотч, предназначенный для установки проводов на водопроводных трубах. Он обеспечивает максимальную теплоотдачу и высокую плотность прилегания кабеля к трубе.

Ознакомившийся с данной статьёй читатель, наверняка, понял, как правильно проводить проводку в доме и какие приспособления подойдут ему больше всего. Однако, настоятельно рекомендуем ознакомиться с видео, представленном на этой странице. Возможно, вы откроете для себя кое-что новое.

Знакомимся ближе с разновидностями зажимов

Существуют разные виды клеммников, предназначенные для выполнения определенных работ. Самые распространенные изделия попытаемся сейчас рассмотреть.

Винтовой клеммник

Знакомым и популярным до сих пор остается винтовое соединение. Механизм изделия довольно прост и надежен. Винтовые клеммники можно встретить на соединениях домашней электропроводки, внутри многих электроприборов, и даже зажимы клемм автомобильных аккумуляторов тоже относятся к этой группе. Но, если внутри электрические клеммники для электропроводки имеют медную или латунную перемычку, то аккумуляторные зажимы чаще всего изготавливают из свинца. Это связано с тем, что внутри батареи находится кислота.

Достоинство винтовых моделей клеммников для соединения заключается в качественном контакте всей площади жилы кабеля с металлической перемычкой зажима. С помощью винта легко можно подсоединить и отсоединить провод. На многих винтовых моделях можно встретить винт, помеченный зеленым цветом. Он служит для подключения жилы заземления. Особенностью зажима являются зубцы. При сильном сжатии винтом они врезаются в металл, улучшая сцепление.

Недостатком винтового зажима является возможность его использования только с медным проводом. Можно, конечно, и алюминиевую жилу зажать, но если не рассчитать усилие, хрупкий металл деформируется. Еще один минус в неудобстве пользования. Для того чтобы подсоединить винтами много проводов, потребуется затратить больше времени, чем проделать аналогичную операцию с пружинными механизмами. Во время спешки неопытные мастера часто выкручивают полностью зажимной винт и теряют его. Однако эти мелкие проблемы не ухудшают качества винтового соединения, а вот то, что при вибрации винтовое соединение способно разболтаться, определяет его основной минус.

Обжимной клеммник

Этот вид электротехнического изделия предназначен для соединения жил кабелей с максимально допустимой силой тока 24 А. Надетый на кабель клеммник выдерживает до 5 тыс. вольт. Одним изделием сразу можно обжать до 8 подготовленных клемм для соединения. Такая конструкция значительно упрощает монтаж электропроводки. По типу фиксации клеммник может автоматически фиксировать контакт внутри гнезда или механически, что выполняется вручную. Если правильно рассчитать усилие при обжатии клеммника, получится надежный контакт.

Изделие под маркировкой СИЗ

Такие клеммники называются изолирующими и на внешний вид представляют пластиковый колпачок. Зажим изготовлен из термостойкого полимера, устойчивого к горению. Существует мнение, что СИЗ предназначен для защиты соединения от возгорания. На самом деле клеммник создает прочный механический контакт и выдержит напряжение до 600 вольт.

Принцип действия прост. Имеется обычная скрутка из оголенных жил проводов. Причем все провода должны быть из однородного металла. Чтобы избежать окисления, скрутку желательно обработать пастой. Внутри пластикового колпачка находится конусообразная пружина. Она-то и создаст прочное соединение. Колпачок надевают на скрутку, накручивая по часовой стрелке. В это время пружина витками вдавливает жилы, создавая прочный контакт. Если соединяется два одинаковые по толщине провода, то их можно не скручивать. Оголенные концы с усилием вставляют внутрь колпачка и вращают его. Пружина внутри сама сделает свое дело.

Силовые клеммники на DIN-рейке

Силовые клеммники устанавливаются на монтажной плате или DIN-рейке. Их сложная конструкция позволяет подключать разные по толщине жилы до 300 мм2, соединять алюминиевый провод с медным, а также одновременно подсоединять жилы кабелей, рассчитанные на разную мощность. Силовые клеммники имеют луженую медную пластину, к которой прижимается провод специальной конической шайбой, не позволяющей ослабиться соединению.

Универсальные и барьерные зажимы

Эти изделия имеют особенность своей конструкции – металлическую пластину. Она разделена ячейками изоляционного материала. Перемычки ячейки не позволяют соприкасаться соединяемым проводам. Надежное крепление жил обеспечивается винтами. На металлических клеммах алюминиевый провод практически не окисляется, что позволяет использовать такие клеммники без ограничений. Чаще всего соединения проводов в распределительной коробке выполняют именно барьерными зажимами.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

Верхняя и нижняя снабжены желобком.
Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»

Одна из моделей сжима с разобранным корпусом
