Подключение радиатора отопления к двухтрубной системе: выбор оптимального варианта подключения

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Сколько можно вешать отопительных приборов на одну линию?

Здравствуйте. Нужно будет делать теплоснабжение в достраиваемом 2-х этажном доме. Система будет двухтрубная на полипропилене. Пытаюсь набросать схему разводки и появился вопрос: Сколько отопительных приборов можно навесить на одну линию сечением 25. Где-нибудь в форуме видел цифру — 5-6 отопительных приборов. Вторичный поиск не дал результатов. на самом деле ли можно вешать только 5-6 отопительных приборов и от каких показателей может зависеть это кол-во. Заблаговременно благодарю.

От потерь тепла помещения и самой большой скорости носителя тепла. Например, у Вас 8 отопительных приборов отдают по 1,5 КВт.В итоге нагрузка 12 000 Вт. СНиПовская норма по скорости -1 м/с. При температурном перепаде на радиаторе 20* (для двухтрубки) получаем требуемый секундный расход 0,143 кг/с. Отсюда самый маленький расчетный трубный диаметр, который пропустит данный расход при скорости 1 м/с как правило составит 14мм.

Поди тупик набрасываете.Лучше типа попутки набросать , тогда и вопросов подобных не возникло бы.

prochor написал : Поди тупик набрасываете.Лучше типа попутки набросать

Пижон не просто ответил, а ответил аргументированно. По мне, так забыл напомнить удельную теплоёмкость воды. 1кал\г*град, не помню сколько это в Дж.

А что здесь можно аргументированно дать ответ.Тупик он и в африке тупик.А добавить разумеется можно , однако необходимо приложить инструкцию по пуску и эксплуатации данной конструкции.

NNN написал : По мне, так забыл напомнить удельную теплоёмкость воды.

dinamit007 написал : 4200 дж/кг*градус

Благодарю, буду проверять расчёты Пижона.

Проверяем Пижона: Массный расход=12000/(4186*20)=0,143 кг/сек. Трубопроводный диаметр=корень квадратный из (4*0,143)/(3,14*1*1000)=0,013 м . Практически правильно. где: 4186 -теплоемкость воды, 20 -перепад температур; 1 -скорость 1000 -плотность

здесь на форуме есть подобная тётя Счастлива, очень талково про отапление объясняет, очень радует ответами, так вот помница мне как то сказала что последняя батарея в ряду должна быть более

Больше, чем Тетя Счастлива?

Благодарю откликнувшимся, попробую по Вашим рекомендациям высчитать достаточно на каждый этаж одной ветки, или необходимо повышать кол-во ветвей.

И так, расчитал. По приведенным Вами формулам выходит что мне достаточно по одной линии на 1 и 2 этаж, при этом двухтрубную магистраль разрешено делать d=20. Это согласно расчетам. Но изнутри меня осталось какоето сомнение, что 20 мм — все таки мало и нужно 25. Поэтому, выкладываю схему разводки и прошу, если это реально, выразить Ваше мнение — довериться расчетам и пустить 20-ку или все таки 25.

Это все отлично, а кто мне порекомендует, скока минимально должно быть переходов при 2-х друбном отоплении. поясню, Наверное непонятно. Котел — и 3-и батареи из алюминевых отопительных приборов, скажем по 14, 17, 12 секций. Квартира 62м. Магистраль ПП диаметром 25 и к батареям диаметром 20. Выходит, станем иметь переход от прямой к обратке только 3-и участка с диаметром 20. Этого вполне достаточно или нет? (просто насос будет качать регулярно и нагрузка будет определяться кол-вом переходов другими словами этими 3-мя переходами, так как если бы были бы еще батареи, насосу легче бы было). И еще вопрос, а насос в навесном котле, когда котел выключается автоматично — продолжает качать или нет?

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

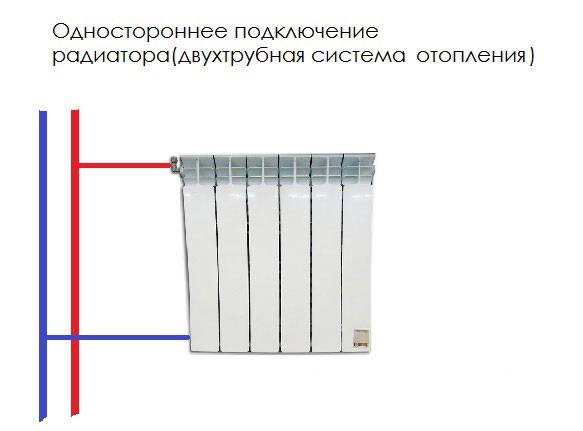

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Принцип работы и устройство радиатора отопления

Прежде всего, мощность радиатора определяется количеством секций. Как мы уже знаем, некоторые типы позволяют их добавлять и снимать. Сама батарея работает простым образом: жидкость (чаще всего вода) начинает свой путь в одном месте, нагревается, протекает всю конструкцию и выходит в другом конце. Где находится начало и конец выясняется манерой подключения.

Ниже подробнее поговорим о строении батарей и какие дополнительные знания явно не помешают.

Конструкция радиаторов

Устройство радиатора отопления в своем большинстве имеет простую схему:

  • Каждая батарея располагает двумя коллекторами: один вверху, второй внизу;
  • Коллекторы обладают перемычками (вертикальными каналами), в которых передвигается теплоноситель;
  • Это все покрывается металлом либо кожухом (пример: алюминиевый кожух биметаллических батарей);
  • Радиатор имеет 4 выхода: первый стыкуется с трубой, отвечающей за подачу теплоносителя, второй выводит жидкость в начальную точку. Оставшиеся выходы занимаются краном Маевского или заглушками. Альтернатива — автоматический воздухоотводчик.

Где труба подачи, а где обратки

Оба понятия имеются во всех системах. При этом, в схеме с одной трубой устройство радиатора отопления будет обладать обраткой после ее усовершенствования.

Котел – это начало подачи тепла. От него теплоноситель проходит через всю батарею. Сам радиатор также наполнен жидкостью, поэтому получившаяся горячая заменяет холодную, которая отправляется в отопительный котел.

Чтобы знать, какая труба за что отвечает, достаточно уделить внимание выбранному подключению системы. Например, одностороннее с подачей снизу говорит о том, что горячий поток начинается внизу и идет вверх, к обратке

Подача сверху будет иметь противоположную ситуацию.

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Недостатки:

  • Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
  • Высокие теплопотери;
  • Невозможность контролировать нагрев отдельных элементов системы;
  • Ограниченная площадь обогрева (до 150 м 2 ).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Необходимый инструментарий, чтобы правильно соединить трубы отопления

Перечислим некоторые приборы, необходимые для данных работ:

Схема установки радиаторов отопления.

  • трубы (желательно, из полипропилена или меди. Метапол, материал, недавно столь популярный, уже сильно устарел);
  • радиаторы отопления. О них стоит упомянуть отдельно: дело в том, что алюминиевые радиаторы сильно проигрывают чугунным в теплоемкости. Однако они меньше засоряются и требуют минимального ухода. Поэтому, если требуется обогреть большое помещение с минимальными потерями тепла, то использование алюминиевых батарей – это решение самое подходящее. Если же требуется радиатор с высокой степенью надежности (нет возможности постоянного его прочищать), то остановить свой выбор лучше на алюминии;
  • лента для герметизации;
  • соединительные клапаны для труб и радиаторов;
  • фитинги. Их количество зависит от того, сколько всего радиаторов.

Настоятельно рекомендуем обратиться к специалисту! Самостоятельный монтаж труб может обернуться плачевно

Особое внимание обратите на фитинги

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

С нижней разводкой из полипропилена

Схема с нижней разводкой

Трубы от котла к радиаторам укладывают по уровню пола, ниже радиаторов. От котла по периметру здания укладывается труба раздатки, проходя по всем радиаторам. Аналогично укладывается труба обратки. Подключаются радиаторы снизу, сбоку или по диагонали, врезаясь с помощью тройников в общие трубы.

Теплоноситель по контуру отопления с нижней разводкой не может циркулировать самостоятельно под действием сил гравитации.  Потому данная схема выбирается именно для контура с принудительной циркуляцией. В качестве запасного варианта на случай отключения электричества можно использовать разгонный коллектор, однако его эффективность слишком мала для постоянной эксплуатации.

Основные преимущества схемы с нижней разводкой:

  • Трубы укладываются по уровню пола, малозаметны и при желании их можно зашить в короб или даже спрятать в стяжку.
  • Для прохода стен потребуется всего одно отверстие.
  • Снижаются любые сторонние теплопотери, приходящиеся на трубы.
  • Наименьшие затраты на материалы среди двухтрубных схем подключения.

Самостоятельно развести трубы от котла к радиаторам лучше всего полипропиленом. Достаточно подобрать оптимальный диаметр для общей трубы и уложить ее по всему маршруту, впаивая тройники под каждый радиатор.

Полипропилен в местах стыка формирует надежные сварные соединения с фитингами, так что их можно спрятать из виду даже в бетонную стяжку.

С принудительной циркуляцией

Схема с принудительной циркуляцией

Циркуляционный насос лучше подключить на холодном вводе перед котлом с прямоточным байпасом. Он будет задавать скорость движения теплоносителя в контуре отопления и эффектность всего обогрева.

Сопротивление контура должно быть ниже напора, задаваемого циркуляционным насосом. Чем больше разница, тем меньше придется затратить усилий насосу для покачивания теплоносителя. Учитывая стоимость насоса и его потребление, лучше всегда сводить к минимумам сопротивление контура, чем повышать производительность оборудования.

Чтобы определить гидродинамические параметры схемы разводки и рассчитать диаметр труб, выбирается самый протяженной контур с включением одного радиатора. Его разбивают на участки:

  • котел с обвязкой;
  • общая линия раздатки;
  • обратная линия от радиатора к котлу;
  • подключение радиатора.

Для каждого участка рассчитывается диаметр трубы и состав оборудования. При расчете линий раздатки и обратки берется за основу полный объем системы отопления, чтобы не упустить из виду требуемый объем проходящего теплоносителя.

Радиаторы подключаются трубой с диаметром, равным входному патрубку теплообменника. Терморегулятор устанавливается на каждый отопительный прибор в отдельности. Использовать байпас при этом не обязательно, нагрузка, связанная с повышенным сопротивлением одного контура, распределится равномерно по другим. Чтобы развязать контур с радиаторами от котла, достаточно использовать байпас или аккумулирующую емкость, установленные после обвязки котла.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Варианты подключения

Способы подключения радиатора к трубопроводу:

  1. Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
  2. Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
  3. Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
  4. Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

Все о котлах на топливе, газе и электричестве в нашей статье.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Выводы и рекомендации

Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.

При покупке комплектующих не берите дешевые китайские модели

Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
