Открытая система отопления: принципиальные схемы и особенности обустройства

Положительные и отрицательные стороны

К достоинствам отопительной системы открытого типа относят следующие факторы:

1. Простой монтаж. Можно установку провести самостоятельно. Обслуживание также не представляет сложности, как и замена деталей, вышедших из строя.

2. Стартовый этап легкий: достаточно заполнить водой, включить котел и отопление заработает. Нет необходимости в специальной отладке и настройке.

3. Равномерный обогрев всего частного дома.

4. Независимость от электроснабжения. Даже в случае принудительной циркуляции системы отопления можно в любой момент переключиться на естественный тип.

5. Надежность – одно из основных преимуществ. Открытый тип отопления проверен испытаниями в разных условиях, и он доказал свою эффективность. Срок службы определяется исключительно эксплуатационными характеристиками труб и оборудования. При правильном подходе все приборы смогут работать долгое время.

6. Универсальность обеспечивается подключением к системе отопления циркуляционного насоса. В случае отсутствия электричества или при выходе приборов из строя задействуется энергонезависимый режим.

Также существует ряд недостатков:

Достижение пика занимает долгое время, так как система инертна

Это объясняется необходимостью в большом количестве воды в контуре и ее естественным движением.
При подключении важно создать уклон на всех участках, начиная от подающего и заканчивая обратным ходом. В случае невозможности углового монтажа отопление может стать неработоспособным или неэкономным

Большая часть работы будет расходоваться на сопротивление гидравлического давления на прямом отрезке.
Устройство расширительного бака подразумевает его вынос на чердак, что требует дополнительной защиты резервуара от мороза. Место его расположения должно быть оборудовано надежной теплоизоляцией.
Открытый тип отопления не подходит для домов с большой площадью. При удаленности радиаторов от котла более чем на 20 м сопротивление в трубах превышает уровень напора воды, что недопустимо для отопительной системы с естественной циркуляцией.

Технология установки

Перед началом работы просчитывают нужное количество радиаторов, их размеры, объем бака, характеристики котла. Чтобы обеспечить комфортный микроклимат, в вычисления включают параметры помещений, наличие окон и дверей, особенности климата, дополнительные источники тепла, если таковые имеются. Оптимально мощность оборудования составляет 1+1,5 кВт на 10 м2. При подключении циркуляционного насоса эта цифра может меняться в меньшую сторону. Процедура монтажа отопления открытого типа представляет собой следующие действия.

1. Котел помещают на постамент высотой 4-5 см. Это бетонный настил, который нужно закрыть металлическим листом для обеспечения мер безопасности. При размещении устройства в подвале повышается эффективность, так как перепад высоты между котлом и радиаторами составляет минимум 3 метра, что хорошо для циркуляции.

2. Обвязку выполняют металлическими трубами в случае близкого расположения к системе. На удалении можно использовать металлопластиковые элементы. Перед входом в котел устанавливают фильтр и циркуляционный насос.

3. Трубы должны совпадать по диаметрам, так как применение переходных деталей недопустимо. Контур отопления начинают и замыкают в нагревательном резервуаре.

4. Котел подключают к дымоходу, щели хорошо заделывают составом, устойчивым к высокой температуре.

5. При обустройстве радиаторов рекомендуется применение специальных кранов для быстрого устранения воздушных пробок. Также для батарей потребуется использование ручных или автоматических терморегуляторов.

6. В нижней части делают сливной узел, который понадобится для консервации или ремонтных работ.

7. Расширительную емкость выносят на чердак и присоединяют к общей системе. После проверки всех подключений можно приступать к стартовому испытанию.

Дата: 1 июня 2016

Как залить воду в систему отопления через расширительный бачок, то есть сверху

Таким образом, если у вас открытая система, то мы берем ведро или шланг, поднимаемся с ним на чердак или туда, где находится расширительный бачок, снимаем с него крышку, вставляем в горлышко бачка большую лейку или суем конец шланга прямо в бачок. После этого мы заливаем воду. На нашем бачке должно быть устройство, обычно это простая прозрачная трубка, которая показывает уровень воды в бачке. Мы же должны знать, когда остановиться! Кроме того, на бачке, в самой верхней его части, должен быть выход для лишней воды. Грубо говоря, это патрубок, к которому подсоединен шланг, идущий в канализацию.

Вода, теоретически, должна сливаться по трубам вниз и заполнять систему. Но это только теоретически. Дело в том, что вода, уходя вниз, образует пузыри. Вода сжимает воздух внизу системы. Воздуху нужно выйти. Выходить воздух, опять же, должен вверх. По тем же трубам, по которым заливается вода. И в этом большая проблема. Пока вода движется по трубам вниз, воздух не может двигаться по тем же трубам вверх. Это значит, что заливать постоянно мы не можем в принципе. Мы можем налить воды, а потом ждать. Сначала ждать, когда пойдут пузыри. Потом ждать, когда они перестанут идти. И только после этого мы можем залить в бачок новую порцию воды. Таким образом, мы заливаем, как нам кажется, полную систему. По крайней мере в бачке стоит вода и никуда не уходит. Но поверьте, включать нагрев еще очень рано! Нам надо сходить к каждому радиатору и спустить с каждого воздух. Каждый радиатор — это своеобразная ловушка воздуха. Ему уйти из радиатора просто некуда! При этом нам надо следить чтобы вода не совсем уходила из бачка. Ведь если она оттуда уйдет, то образуются пустые трубы, а это значит, что при заливке в них воды образуются новые воздушные полости, пузыри, которые должны будут обязательно выйти.

Итак, мы спускаемся к радиаторам. Есть у нас на радиаторах средства для спуска воздуха? Если есть, то хорошо, если нет, то все очень усложняется и вопрос заливки отопления приобретает статус не большой, а очень большой проблемы. Нам надо что-то раскрутить для спуска воды и, вполне возможно, этого будет недостаточно для выпуска воздуха из радиаторов. Но не будем о грустном! Будем считать, что у нас есть на каждом радиаторе так называемые краны Маевского, или клапаны для спуска воздуха. Мы их по очереди откручиваем и спускаем воздух до тех пор, пока не польется вода. Как уже указывалось, не забываем подливать воду в расширительный бачок.

После того, как из всех радиаторов воздух спущен, можно уже попробовать запустить котел. Если при этом котел нагревается, а трубы не нагреваются, то нам остается только ждать. Сколько? Может быть день. А может быть неделю. И за эту неделю могут быть случаи, когда мы, типа, просыпаемся ночью, и слышим как пузырь внутри нашего отопления вдруг начинает движение вверх с характерным булькающим звуком. Вот они — прелести открытой системы отопления!

Уклон труб

Для того, чтобы воздух из системы отопления мог выйти сам, все трубы должны иметь уклон. Уклон в сторону расширительного бачка. Пузыри должны подниматься вверх. По пологим трубам они тоже будут постепенно подниматься. Нужно только чтобы у труб был уклон в нужную сторону и не было впадин и петель. Вполне можно проложить трубы так, что в них будет собираться воздух, который никогда из них не выйдет, а значит и циркуляции в системе не будет никогда. Притом, чаще всего во всей системе, или во всей ветке.

Но уклон труб важен не только для открытой системы отопления! К сожалению, другие статьи про отопление написаны таким образом, что начинает казаться, что в закрытой системе уклон труб неважен и ненужен. Это не так! Уклон труб в системе отопления нужен всегда. А куда должен быть уклон в закрытой системе? Там же нет открытого расширительного бачка в самой верхней точке!

Уклон труб в закрытой системе отопления должен быть точно такой же, как и в открытой. В идеале трубы должны круто подняться от котла к самой верхней точке, а потом плавно спускаться к последнему, самому дальнему радиатору. В самой высокой точке должен быть установлен клапан для спуска воздуха. При спуске воды из системы отопления ни в одном ее месте не должна застаиваться вода. Она должна выливаться полностью, причем самотеком. И это тоже благодаря уклонам труб.

Виды открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

  • с помощью естественной циркуляции;
  • искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Принцип работы электроконвекторов

Одним из перспективных приборов электрического отопления является конвектор. Конвектор — это обогревательный прибор, работающий по принципу естественной конвекции воздуха. Существуют настенные и напольные конструкции в виде плоского прямоугольника.

Для нагрева воздуха в конвекторах применяются низкотемпературные нагревательные элементы из специального сплава. Разогрев конвектора происходит в течение минуты, и тепло через верхние прорези прибора практически сразу поступает в помещение. КПД составляет более 90%. В отличие от масляного радиатора, обогревающего за счет теплового излучения, конвектор создает поток теплого воздуха, быстро и равномерно прогревает помещение.

Преимущества конвекторов

  • Надежность и безопасность.
  • Равномерный обогрев комнаты и отсутствие зон с перепадом температуры.
  • Конвекторы нового поколения работают бесшумно, не сжигают кислород и не пересушивают воздух.
  • Конвекторы устойчивы к перепадам напряжения, нормально функционируют в диапазоне от 150 до 242В сетевого напряжения и снабжены многоступенчатой системой защиты.
  • Температура корпуса работающего конвектора не более 55°С.
  • Современный дизайн и многообразие форм, есть модели различных габаритов от плинтусных, высотой не более 15 см, до высоких для узких простенков. Бывают передвижные конвекторы на колесиках.
  • Широкая ценовая шкала: от эконом-класса до VIР-моделей.

Признанным лидером в области производства электрических конвекторов является французская компания Noirot. Все конвекторы этой марки имеют высший класс электрозащиты IP21в. Эти приборы не требуют заземления, и находят применение в помещениях с высокой влажностью (бассейны, ванные).

Конвекторы оснащены собственным термостатом, что позволяет поддерживать заданный температурный режим и рационально расходовать электроэнергию. Если соединить все конвекторы управляющим кабелем, вывести его на пульт управления или добавить программатор в один из конвекторов, сделав его ведущим, получится автоматическая отопительная система с различными режимами работы.

Правила установки

Установка конвектора элементарно проста, главное, соблюдать несколько требований:

  • Установка непосредственно в обогреваемом помещении.
  • Недопустимо размещать в пыльных помещениях или с содержанием легковоспламеняющихся веществ.
  • Нельзя устанавливать под электрической розеткой.
  • Не рекомендуется размещать конвектор на сквозняке, это препятствует регулированию температуры.
  • Соблюдать отступы от предметов не менее 5см.

Монтаж и обслуживание отопительного конвектора

С задней панели обогревателя снимается крепежная рама и фиксируется к стене шурупами в соответствии с установочными размерами. В крепежной раме есть  отверстия для крепления пластиковых кронштейнов, которые упрощают уборку пыли. Раз в полгода при помощи пылесоса решетки очищают от пыли. Для управления неограниченным числом конвекторов очень удобна радиосистема, которая не требует укладки управляющего кабеля и легко модернизируется при ремонте дома.

Расчет мощности и количества электроконвекторов

Для получения качественного обогрева дома необходимо правильно рассчитать мощность и количество приборов. При расчете мощности конвектора придерживаются следующего соотношения: 1000Вт на 10квм при условии хорошей теплоизоляции дома. Количество конвекторов зависит не только от площади, но и от формы обогреваемого помещения. Например, в длинном узком коридоре лучше установить конвекторы в разных концах. Вполне допустимо, если мощность конвектора превышает показатели, полученные при расчете. Благодаря встроенному термостату комната быстрее прогреется до установленной температуры, после чего прибор на некоторое время автоматически отключится.

Основное устройство такого вида отопления

В качестве примера выступит схема отопления гаража с циркуляционным насосом, давайте рассмотрим, из каких узлов и агрегатов она состоит и по какому принципу работает.

При отоплении открытого типа есть запрет на использование в трубах антифриза, так как его испарения токсичны.

Раньше такие схемы работали без насоса, и весьма удачно справлялись с поставленными задачами. Насос нужен для того, чтобы обеспечить ускорение естественной циркуляции теплоносителя по трубам, что даёт более быстрый выход сети на максимальные показатели. Однако стоит рассмотреть вариант комбинированной системы, что позволит в дальнейшем не зависеть от наличия в доме электричества.

Отопление открытого типа названо так потому, что использует атмосферный расширительный бак. Особенностями такой схемы подключения являются в первую очередь:

  • Минимальное давление в трубах. За счёт открытого расширительного бака давление в системе практически отсутствует;
  • Нет необходимости ставить манометр, клапан травления воздуха и аварийный клапан, что существенно снизит стоимость установки;
  • Запрет на использование в трубах антифриза, так как его испарения токсичны. Обратно от этого – необходимость постоянно добавлять воду, которая выступает в роли теплоносителя, так как она будет выпариваться в достаточном количестве.

Работает данное отопление следующим образом:

  • Теплоноситель поступает в котёл, где нагревается до рабочей температуры;
  • С помощью насоса или естественным путём, он устремляется вверх по трубам отопления;
  • Остывая, вода возвращается к насосу, который перекачивает её обратно в котёл и цикл повторяется вновь.

Расширительный бак устанавливают в самой верхней точки такой схемы. О том, как происходит подача теплоносителя к радиаторам отопления, поговорим далее.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

  • производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
  • проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
  • работа системы не зависит от наличия протечек: здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

  • надо следить за уровнем воды в резервуаре и вовремя его пополнять;
  • нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.


Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo.ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Варианты системной обвязки

Эффективность, экономичность и эстетичность системы теплоснабжения зависит от расположения отопительных приборов и соединительных труб. Выбор электропроводки определяется исходя из конструктивных особенностей и площади дома.

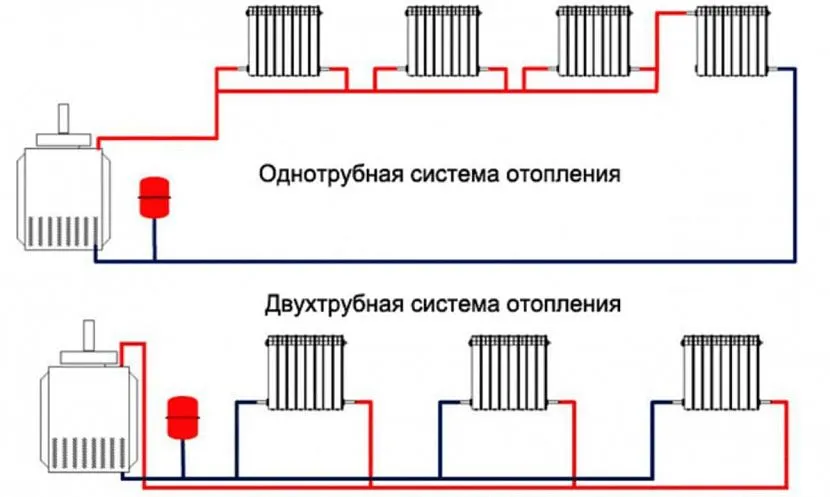

Специфика однотрубных и двухтрубных схем

Нагретая вода поступает в радиаторы и по-разному возвращается в котел. В одноконтурной системе теплоноситель подается по магистрали большого диаметра. Труба проходит через все радиаторы.

Достоинства однотрубной системы с автоматической циркуляцией:

  • минимальный расход материалов;
  • простота установки;
  • ограниченное количество труб внутри дома.

Основным недостатком схемы с трубой, выполняющей функции подачи и возврата, является неравномерный нагрев радиаторов отопления. Интенсивность нагрева и теплоотдачи батарей уменьшается по мере удаления от котла.

При длинной цепочке разводки и большом количестве радиаторов последний аккумулятор может оказаться совершенно неэффективным. Рекомендуется устанавливать «горячие» отопительные приборы в комнатах с северной стороны, в детских комнатах и ​​в спальнях

Уверенно набирает обороты двухтрубная схема отопления. К радиаторам подключаются обратная и подающая трубы. Между батареями и источником тепла образуются локальные кольца.

  • все отопительные приборы нагреваются равномерно;
  • возможность отдельно регулировать нагрев каждого радиатора;
  • надежность работы схемы.

Двухконтурная система требует больших вложений и рабочей силы. На строительные конструкции будет сложнее установить две ответвления коммуникации.

Двухтрубная система легко балансируется, обеспечивая подачу теплоносителя одинаковой температуры ко всем нагревательным приборам. Помещения в комнате отапливаются равномерно

Подача верхнего и нижнего теплоносителя

В зависимости от расположения магистрали подачи горячего теплоносителя бывают верхние и нижние подключения.

В открытых системах отопления с верхним трубопроводом не требуются вытяжные устройства. Его избыток выводится через поверхность расширительного бака, сообщающуюся с атмосферой

При верхнем разводке горячая вода поднимается по основному стояку и по разводящим трубам передается в радиаторы. Устройство такой системы отопления целесообразно в одно- и двухэтажных коттеджах и частных домах.

Достаточно практичная система теплоснабжения с меньшим количеством проводов. Подающая труба находится внизу, рядом с обратной. Движение теплоносителя по направлению снизу вверх. Вода, прошедшая через радиаторы, по обратному трубопроводу направляется в котел отопления. Аккумуляторы оснащены клапанами Маевского для удаления воздуха из сети.

В системах отопления с нижней разводкой возникает необходимость использовать устройства для отвода воздуха, самым простым из которых является кран Маевского

Вертикальные и горизонтальные подъемы

В зависимости от типа расположения магистральных стояков различают вертикальный и горизонтальный способы прокладки трубопроводов. В первом варианте радиаторы на всех этажах подключаются к вертикальным стойкам.

Вертикальная разводка применяется при обустройстве домов двух, трех и более этажей с мансардой, внутри которой можно проложить и утеплить трубопровод

Характеристики вертикальных систем:

  • отсутствие воздушных пробок;
  • подходит для теплоснабжения многоэтажных домов;
  • подключение пола к стояку;
  • сложности с установкой теплосчетчиков для квартир в многоэтажных домах.

Горизонтальная разводка предполагает подключение радиаторов отопления одного этажа к единой стойке. Преимущество схемы в том, что для устройства используется меньше труб, ниже стоимость монтажа.

Горизонтальные стояки обычно используются в одно- и двухэтажных помещениях. Обустройство системы актуально в панельных домах и жилых домах без стен

Варианты подключения к двухконтурному котлу

Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.

Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).


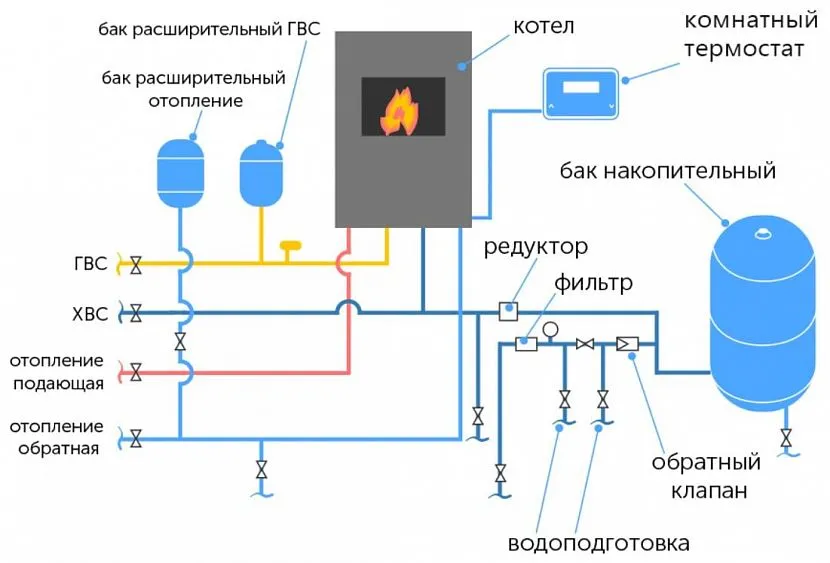

Как подключить двухконтурный котелИсточник 1-teplodom.ru

Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:

В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.

В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

  • В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
  • На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

  • Котел отопления.
  • Батареи или радиаторы.
  • Расширительный бачок.
  • Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Виды открытых схем отопления

В разомкнутом контуре отопительной системы движение теплоносителя осуществляется двумя разными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительная или искусственная стимуляция от насоса.

Выбор схемы зависит от этажности и площади здания, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

Гравитационная система лишена какого-либо механизма, обеспечивающего движение теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работы схемы предусмотрена разгонная мачта, высота которой не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то велика вероятность, что теплоноситель, выходящий из котла, не будет развивать достаточную скорость

Система теплоснабжения с естественной циркуляцией оптимальна для зданий площадью до 60 кв. Максимальная длина цепи, способной обеспечить тепло, считается шоссе 30 м. Немаловажным фактором является высота здания и этажность дома, позволяющая установить подъемный стояк.

Естественная циркуляция не подходит для низкотемпературных применений. Недостаточное расширение охлаждающей жидкости не создаст в системе адекватного давления.

Функциональные возможности гравитационного контура:

  1. Подключение к теплый пол. Циркуляционный насос установлен на гидравлическом контуре, ведущем к полу. В остальном система работает нормально. В случае отключения электроэнергии дом продолжит обогреваться.
  2. Работа с бойлером. Нагреватель устанавливается в верхней части системы, немного ниже расширительного бака.

Для обеспечения бесперебойной работы на котел можно установить насос. Тогда контур теплоснабжения и производства ГВС автоматически переходит в разряд принудительных опций. Кроме того, устанавливается обратный клапан для предотвращения рециркуляции теплоносителя.

Принудительная система с насосом

Для увеличения скорости теплоносителя и сокращения времени обогрева помещения встроена помпа. Движение водного потока увеличивается до 0,3-0,7 м / с. Интенсивность теплоотдачи увеличивается, а ветви линии нагреваются равномерно.

Насосные контуры строятся как открытого, так и закрытого типа. В открытых контурах расширительный бак устанавливается в самой высокой точке системы. Наличие помпы позволяет увеличить трубопровод между котлом отопления и радиаторами как по высоте, так и по длине

  1. Схема со встроенным насосом непостоянна. Чтобы обогрев помещения не прекращался при отключении электроэнергии, насосное оборудование располагается на байпасе.
  2. Насос устанавливается перед входом в котел на обратном трубопроводе. Расстояние от котла 1,5 м.
  3. При установке насоса учитывается направление движения воды.

На обратной линии установлены два запорных клапана и байпасный патрубок с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если нет напряжения, необходимо открыть клапаны – система перестроится на естественную циркуляцию.

На подающей трубе необходимо установить обратный клапан. Сопротивление ставится сразу после котла и предотвращает рециркуляцию теплоносителя при работающем насосе

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
