Обустройство скважины на воду своими руками: как правильно обустроить источник воды

Сезонные варианты систем водопровода

Для обустройства локальных систем водоснабжения могут использоваться различные варианты. Учитывая свои потребности и варианты проживания владельцы загородных участков при отсутствии централизованных коммуникаций могут самостоятельно обустроить свои участки.

Летняя конструкция

Схемы летнего водопровода представлены системами:

  • разборными;
  • стационарными.

Подключение летнего водопровода

Разборная конструкция предельно проста в монтаже и эксплуатации. С приходом теплого сезона можно смело установить необходимый набор элементов на участке.

Конфигурация из пластиковых труб и шланг прокладывается поверх земли в необходимых направлениях. Конструкция будет отличаться высокими показателями надежности при использовании качественных соединительных переходников и вентилей.

Стационарная конструкция представляет собой обычную систему водопровода проложенной в земле. Глубина закладки может быть не существенной. В необходимых местах выводятся водоразборные краны. Малая глубина залегания всегда позволит переориентировать такую систему в летний сезон.

Однако следует учитывать, что при заморозках система может быть повреждена. Поэтому обязательно должен присутствовать некоторый уклон магистрали для возможности освобождения системы.

Зимняя конструкция

Для эффективной и надежной работы зимнего варианта водопровода потребуется его тщательное утепление. Это гарантирует его сохранность и функционирование.

Схема обогрева зимнего водопровода

Работы начинаются с места подключения насоса. Многие владельцы совмещают водопровод с питающим кабелем в общем кожухе.

Насосы для скважины

Выбор насоса для скважины является важным. Купленный насос определяет продолжительность эксплуатации системы водоснабжения и ее эффективность. При выборе стоит ориентироваться на ряд важных параметров:

  • Производительность. Показатель производительности описывает количество добываемой воды за единицу времени. Параметр измеряется в количестве литров воды в минуту.
  • Мощность. Под мощностью в оборудовании подразумевается сила функционирования. От мощности напрямую зависит ресурсоемкость и производительность. Необходимость выбирать качественное решение на потребности и бюджет нужно ориентировать не на самые мощные модели. Критерии выбора должны отразить потребности хозяйства в воде.
  • Глубина и диаметр скважины. Параметры глубины и диаметра при выборе насосаимеют принципиальное значение. От них напрямую зависит использование оборудования и тот факт, сможет ли оно вписаться в конкретную скважину. Параметры уточняются у специалиста. С ним советуются перед выбором конкретной модели устройства. Покупка, основанная на мнении профессионалов, удачная.
  • Напор. Параметр принципиален для объектов с необходимостью поднимать воду на большую высоту, для организации на участке полива растений. Чем больше напор, тем качественнее водоснабжение на верхних этажах зданиях и при поливе. Напор напрямую связан с производительностью. За большую мощность придется больше заплатить.
  • Стоимость. У мощных аппаратов цена выше. Зависимость является простой, так что у покупателей есть возможность получить нужный товар после определения его основных характеристик. Дорогими аппаратами считаются произведенные заграничными известными брендами профессионального оборудования. У аппаратуры есть гарантия на длительный срок и высокое качество изготовления. Чтобы не переплачивать придется найти оптимальное соотношение цены и функционала.

Шнековая буровая установка

Подобное внедрение в грунт производится с помощью специального инструмента – шнека. Он представляет собой трубу диаметром 100 мм, к нижней части которой приварено несколько витков стальной ленты. Их диаметр уже больше – 200 мм. В итоге конструкция напоминает классический бур.

По мере вхождения инструмента в землю его наращивают дополнительными элементами посредством резьбового соединения, шпонок, шестигранника либо при помощи муфт. Здесь также требуется вышка-тренога, при помощи которой закрепляется «бур». Ее можно изготовить из дерева либо металла. Сама рабочая труба довольно тяжелая, а поэтому стоит использовать лебедку с электромотором для облегчения процесса.

Суть данной процедуры в следующем: «бур» вращается, тем самым разрушая почву слой за слоем. За счет спиралевидного шнека излишки грунта поднимаются вверх. В конечном счете получается скважина.

Только данная методика по формированию скважины для воды на даче своими руками применима в тех случаях, когда почва мягкая и рыхлая и глубина скважины не будет превышать 30-50 метров.

обустройство скважины – что включено в работы?

Услуга бурения подразумевает непосредственно выход на воду, монтаж обсадной колонны и иногда – полную прокачку скважины. Всё остальное – это и есть обустройство.

Чтобы вы лучше понимали, из чего складывается стоимость обустройства скважины, ниже я распишу отдельные его этапы и сразу приведу средние расценки на эти услуги по Московской области.

Этап Проводимые работы Средняя стоимость по МО
Герметизация колонны Монтаж оголовка или скважинной крышки с адаптером 8500-12000 рублей
Монтаж кессона Земляные работы, установка стального, пластикового или бетонного кессона с крышкой, обратная засыпка 22000-35000 рублей (в зависимости от типа выбранного кессона)
Монтаж насоса Подбор и поставка подходящего насоса, крепление на нужной глубине, обустройство подводки 20000-25000 рублей
Подведение воды к дому Поставка подводящих труб, земляные работы (глубина траншей до 2 м), монтажные работы До 1500 рублей за погонный метр
Монтаж гидроаккумулятора и блока управления насосом Подбор и установка мембранного бака, автоматики, наладка До 10000-12000 рублей

Дополнительно в смету могут быть включены монтажные материалы, распределительные коллекторы, система автоматического слива воды из системы, клапана, штуцеры.

Полезный совет!

Я советую вам всегда составлять смету на обустройство скважины совместно со специалистами, чтобы иметь возможность сразу отказаться от дополнительных услуг, которые в вашем случае могут быть неактуальными, и сэкономить.

Какие типы скважин мы бурим

Скважина на первый песок глубина 15-30 метров срок: 1 день ПНД 125 мм цена: 1750 р/м.

Подробнее что входит

Артезианская скважина с двумя НПВХ трубами глубина 50-150 метров

НПВХ 125 мм h=6 НПВХ 90 мм h=4 срок: от 2 дней

цена: 1900 р/м.

Подробнее что входит

Какие типы скважин мы бурим

Скважина на глубокий песок глубина 30-80 метров срок: 1 день ПНД 135 мм h=10 мм НПВХ 125 мм h=6мм цена: от 2100 р/м.

Подробнее что входит

Артезианская скважина с двумя трубами Металл + пластик глубина 50-150 метров

Металл 133 мм h=4.5 ПНД 117 мм h=7.3 срок: от 2 дней

цена: 2000 р/м. ПНД до верха + 200 р. м пог.

Подробнее что входит

Организационно-подготовительные работы

Первым делом нужно определиться с габаритами будущей скважины

Особое внимание уделите глубине, так как именно от нее будет зависеть трудоемкость бурения. Если вода необходима только для полива и технических нужд, вполне достаточно скважины глубиной до 3 м

А чтобы использовать получаемую воду для употребления домочадцами, глубина должна быть не меньше 4-5 м. Оптимальной считается глубина в 7 м.

Далее определяем место бурения скважины – рекомендуется выбирать локацию, где водоносная жила расположена ближе всего к верхнему слою грунта.

Следующий подготовительный шаг – обустройство шурфа. Традиционно его размеры составляют 1,5 х 1,5 м с глубиной 1,5-2 м.

Теперь нужно подготовить рабочие инструменты и материалы для обустройства скважины:

  • буровой стакан;
  • лебедка с тросом;
  • лопата;
  • тележка для грунта;
  • насос с шлангом;
  • емкость для воды:
  • обсадная труба;
  • листы стали или шифера;
  • металлическая сетка;
  • стальная проволока.

Варианты устройства скважин

При обустройстве скважины в доме сложно проводить ремонтные работы

Облагородить скважину (грамотно отделать верхнюю часть обсадной колонны) можно одним из нескольких популярных вариантов. Каждый мастер подбирает для себя тот, который более удобен, выгоден в плане финансов.

Размещение гидротехнического сооружения внутри здания

Чаще такой вариант применяется, если источник был пробурен на участке еще до строительства коттеджа. В этом случае коробку дома выгоняют таким образом, чтобы верхняя часть обсадной трубы располагалась в его подвале. Идеальный вариант — в любой хозпостройке, теплице, оранжерее.

Преимущества такого устройства скважины заключаются в следующем:

  • Верхняя часть колонны находится в постоянном тепле. Промерзания источнику не грозят.
  • Для подведения трубопровода к дому нужно меньшее количество расходных материалов. К тому же меньший метраж магистрали — это отсутствие мостиков холода на линии.
  • Нет необходимости нести дополнительные расходы на монтаж кессона или иных вспомогательных помещений под размещение насосной станции.

Однако у такой локации источника есть ряд минусов:

  • Сильный шум работающего насоса. Придётся звукоизолировать подвальное помещение.
  • Наличие влаги в нижней части дома. Работа источника связана с постоянным движением воды. Повышенная влажность не лучшим образом скажется на коробке дома со временем.
  • Сложность в проведении ремонтных или консервационных работ. Рано или поздно любое гидротехническое сооружение заилится. Придётся проводить его промывку, раскачку. В доме сделать это будет сложно. То же касается тампонажа источника после истечения срока его эксплуатации.

Надземный домик

Домик для скважины

Это неплохой вариант устройства скважины. Особенно если участок просторный и на нем можно пофантазировать относительно оригинального ландшафтного дизайна. Внешне павильон можно сделать в виде сказочной избушки. Внутри он представляет собой слегка углубленное (по типу погреба) помещение с размещенным в нем насосным оборудованием.

Углубить павильон желательно чуть ниже уровня промерзания грунта. Устройство такого технического домика однозначно обойдется дороже ввиду большего расхода строительных материалов.

Подземный кессон

Пластиковый кессон

Это самый оптимальный вариант устройства скважины. Колодец углубляется ниже уровня промерзания грунта. На поверхности участка его практически не видно, если предусмотреть декоративное оформление крышки люка. К тому же шумов от работающей насосной станции слышно не будет совсем.

Можно смонтировать кессон своими руками из кирпича или монолитной бетонной заливки. Можно установить заводскую полимерную камеру. Второй вариант менее трудоемок и финансово затратен. Исключение составляет оставшийся от строительства дома объем кирпичных блоков. Тогда мастеру придется потратить силы на возведение кессона.

Комплектующие для скважины на воду

Для обустройства независимого источника водоснабжения в загородном доме потребуется следующее оборудование для скважины под воду.

Кессон

Защитная герметичная камера убережет источник от промерзания, вандального проникновения, мелкого мусора и осадков. Самым надежным будет кессон из бетона. Более облегченный вариант — пластиковая камера, которую можно устанавливать на песочную подушку, без привлечения спецтехники. В случаях, когда в кессонной камере нет необходимости (к примеру, водозабор расположен в подвале), верхняя часть обсадной трубы может быть закупорена оголовком.

Насос

Обязательной составляющей оборудования для скважины на воду является мощная насосная система. В зависимости от размеров сооружения насос может быть погружным, глубинным (для источников глубиной более 20 м) либо поверхностным с заборным шлангом, оснащенным на конце грубым фильтром. Нагнетающий воду агрегат может быть усилен выносным эжектором. Для обслуживания скважин применяются преимущественно центробежные насосы. Вибрационные агрегаты взбаламучивают донный песок и действуют на обсадную колонну разрушающе, поэтому их использование не рекомендовано.

Гидроаккумулятор

Он же накопительный бак. Буферные емкости бывают объемом от 24 л. Для небольшой семьи будет достаточно 50-литрового гидробака. Выполняется он из нержавеющей стали, оснащен внутренней мембраной, регулирующей циклы включения насоса. Гидроаккумулятор поддерживает давление в системе на постоянном уровне. На случай временного прерывания подачи электропитания, он позволит иметь некоторый запас воды.

В качестве дополнительных комплектующих потребуется обратный клапан, реле давления, трубопровод, манометр, датчики и автоматика.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Способы защиты подземного источника воды от осадков и атмосферных воздействий

Скважину и водоснабжающее оборудование необходимо защищать от негативного воздействия дождя, снега, солнечных лучей, ветра, града и даже упавших веток. Для этого вокруг устья водоисточника строят наземное или подземное сооружение.

Строительство защитной конструкции для водоисточника Источник forum.guns.ru

Павильон наземного размещения

Установка над подземным источником воды сооружения, имеющего вид компактного павильона – это самый упрощённый способ защиты водозаборной конструкции. Чтобы уменьшить теплопотери, постройка немного присыпается землёй. Павильон в таком исполнении будет напоминать отдельно стоящий погреб.

Этот вариант защиты редко реализуется на дачных и коттеджных участках. Чаще его можно увидеть над скважинами, которые используются в промышленных масштабах. Павильон редко устанавливают, потому что сооружение загромождает участок и его приходится дополнительно утеплять.

Наземный защитный павильон над водоисточником Источник skvazhiny.ru

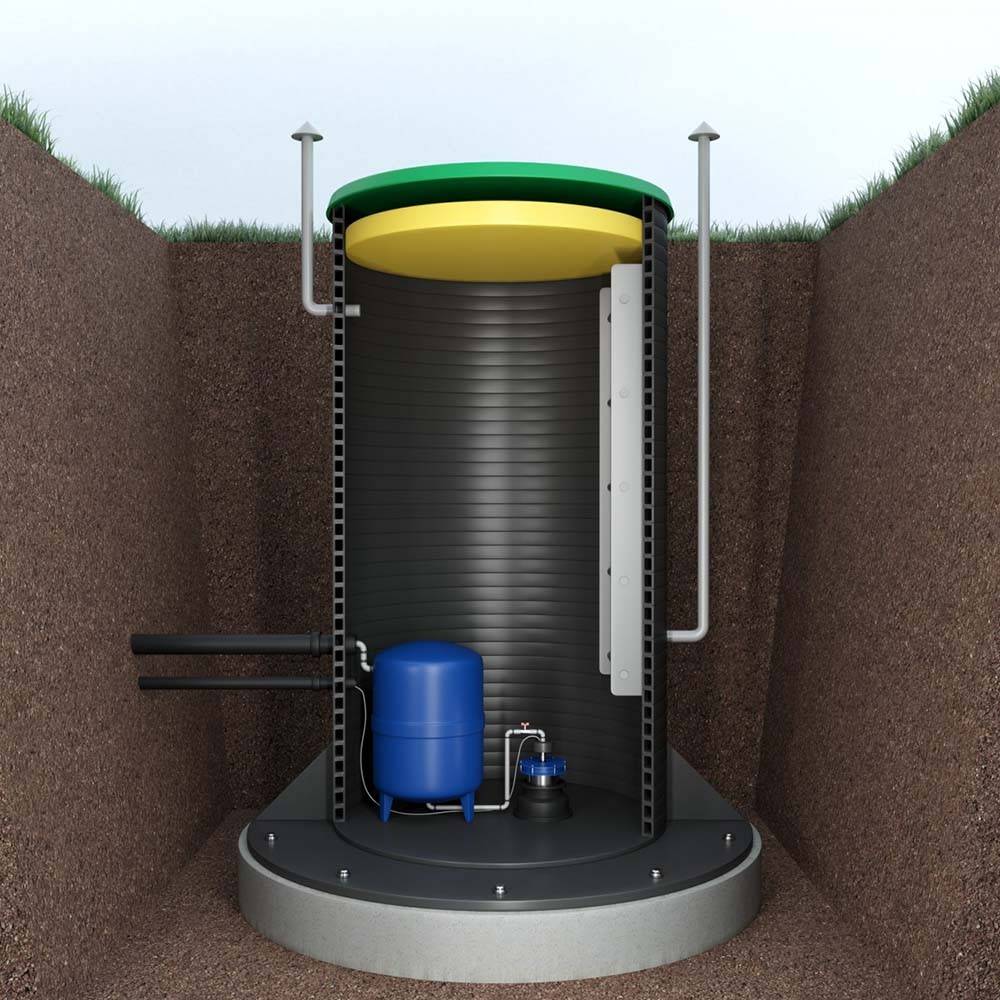

Колодец-кессон под землёй

Когда решается, как оформить скважину для воды на даче красиво, большинство владельцев участков выбирают колодец в виде кессона. Защитная конструкция не загромождает территорию. Подземное размещение позволяет спрятать конструкцию. На поверхности остаётся исключительно маленький люк. Он располагается в одной плоскости с землёй.

Преимуществом кессона также является более лёгкой утепление по сравнению с наземной постройкой. Тем более конструкция вкапывается ниже уровня промерзания почвы. Поэтому подземная часть защитного сооружения располагается в зоне плюсовых температур, что позволяет теплу из почвы немного обогревать кессон. При этом конструкцию необходимо хорошо гидроизолировать, чтобы исключить негативное воздействие грунтовой и паводковой воды на технические устройства подземного источника.

Колодец-кессон может возводиться непосредственно на частной территории, когда выполняется монтаж скважины. Сооружение также доступно в готовом виде. Оно изготавливается на заводах разной формы и размеров.

Готовый подземный кессон из пластика Источник userapi.com

Варианты защиты от внешних явлений

При обустройстве скважины на воду не обойтись без мер защиты от внешних воздействий. Существует три частых варианта защиты:

Обустройство кессоном

Вариант обустройства защиты кессоном является самым популярным для скважины. Кессон представляет собой колодец, устанавливаемый в землю. На поверхности готовой конструкции виден люк, открывающий удобный и простой доступ внутрь. Устанавливается на уровне с землей, не загромождает участок и не является препятствием при ходьбе.

Преимуществом защитной конструкции кессона является возможность ее утепления. Благодаря конструкционным особенностям она является теплым вариантом. Желательно покупать конструкции из пластика. Пластиковый материал практически не подвергается коррозии и вредоносным воздействиям. У кессона долгий срок эксплуатации, простота в обслуживании, материалы, устойчивые к вредоносным воздействиям и легкость профессионального возведения конструкции.

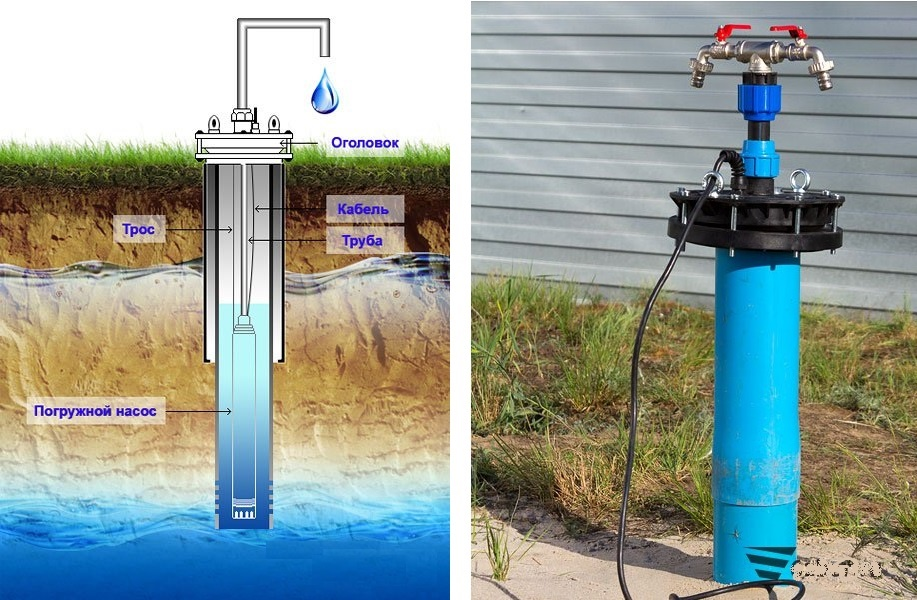

Обустройство адаптером

Бюджетный вариант для обустройства защиты скважины от вредоносных воздействий. Простое и удобное решение заключается в установке трубы из дома на высоком уровне на выходе из скважины. Монтаж подразумевает укладывание в большую трубу скважины меньшей, выходящей из дома. Это способ быстро и надежно сделать систему защиты и не слишком потратиться на ее обустройство. У конструкции присутствует существенный минус — при необходимости обслуживания придется раскапывать на метр вглубь. Прямой доступ к адаптеру исключается. Простота и бюджетная цена обеспечивает спрос на вариант с адаптером у дачников и владельцев небольших загородных домов. Монтаж не требует специальных знаний и навыков. Работы занимают минимум времени.

Обустройство бетонными кольцами

Бетонные кольца при монтаже обязательно требуют использование специальной техники. Конструкция монтируется на довольно большую глубину, а сверху накрывается люком. Обеспечивает удобное получение доступа к конструкции. Количество бетонных колец и диаметр рассчитывается специалистами. Обычно для монтажа используются решения стандартных размеров. Их диаметр составляет 1,5 м. Их вполне достаточно для обеспечения водоснабжения в большом доме. Бетонные кольца — довольно бюджетное решение по сравнению с кессоном. Обустройство глубокой скважины стоит на аналогичном уровне. За вырывание ямы, работу профессионалов и монтаж колец нужно заплатить существенную сумму.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство — оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Монтаж насоса

Прежде, чем приступать к установке агрегата, подготовьте:

  • манометр;
  • стальной узел фиксации;
  • фитинги — как вариант — хомуты;
  • клапан обратного давления;
  • вентиль для перекрывания воды.

Подбор подходящего насоса. Крепление на нужной глубине

Какой выбрать насос, зависит от конкретной ситуации. Эксперты советуют погружные модели центробежного типа. Такое предпочтение они объясняют естественными колебаниями, которые вызывают вибрационные конструкции. Это приводит к разрушению грунта и поломке оборудования. Откажитесь от вибрационных насосов, когда скважина оборудуется на песчаной основе.

Мощность оборудования зависит от того, на какую производительность вы рассчитываете. Помните, чем больше глубина, тем мощнее потребуется насос.

Читай еще: 5 способов нарваться на проблемы с законом из-за скважины на своем участке

Отдельный критерий выбора, который также нужно учитывать — качество бурения. Есть специальные модели насосов, которые используют в скважинах, выкопанных без помощи профессионалов.

Важно правильно рассчитать глубину погружения. Прибор должен постоянно быть в воде. При этом устройство крепят удаленно от дна водозабора

В противном случае есть риск засорения.

При этом устройство крепят удаленно от дна водозабора. В противном случае есть риск засорения.

Стандартные насосы фиксируют на глубине 8-10 метров, инжекторные — 18-20м, специальные — 35-40.

Поверхностный насос

Основной недостаток моделей — ограниченность применения. Устройство подойдет только для неглубоких скважин. Преимущество — простота установки.

Работайте по схеме:

  • монтируйте устройство в стационарном помещении или индивидуальном кессоне;
  • шланг нужного размера соедините с всасывающим патрубком;
  • на другой стороне шланга зафиксируйте обратный клапан. Он будет выполнять защитную функцию и предотвращает слив воды после того, как оборудование отключится;
  • на клапане поставьте фильтр защиты — он не допустит проникновение внутрь фрагментов мусора;
  • опустите шланг в скважину.

Погружной насос

Такие конструкции монтируют непосредственно в скважинах. Им не требуется кессон или стационарное помещение. Устройство собирают, присоединяют к нему трубу водопровода, электрический шнур и опускают оборудование в скважину.

Обратите внимание! В большинстве моделей вода подается по пластиковым трубам. Но есть и такие, где используется резиновый шланг. Оптимальная глубина погружения — 1,5-2 метра

Оптимальная глубина погружения — 1,5-2 метра.

Схема монтажа погружного насоса:

  • подготовка материалов и оборудования;
  • погружение устройства в скважину;
  • расчет точки работы агрегата.

Обустройство подводки

Подводку питания обеспечивают отдельной линией. Ее комплектуют аппаратом автоматического отключения от электричества. Не забывают про заземление. Перед тем, как запустить оборудование, насос заполняют жидкостью. Соблюдают необходимые параметры давления.

После подключения питания стравливают воздух путем открытия вентиля. Через пару минут начинается подача воды. Если этого не происходит, прибор обесточивают и добавляют еще воду.

Включают устройство повторно. Настраивают реле. Путем поворота специальных винтов выставляют нужные показатели.

Читайте еще: Можно ли пить желтую воду из скважины и готовить на ней?

Основная специфика

Перечень оборудования для водозаборной скважины, которое потребуется для установки, хорошо знаком специалистам по бурению. Но если вы решили проводить работы своими силами, то необходимо знать основы обустройства скважины. Если говорить вкратце основными работами будет бурение шахты и монтаж необходимого оборудования.

Скважина под воду обязательно должна быть оборудована:

  • Кессоном;
  • Насосной станцией;
  • Источником питания (электродвигатель);
  • Оголовком для скважины.

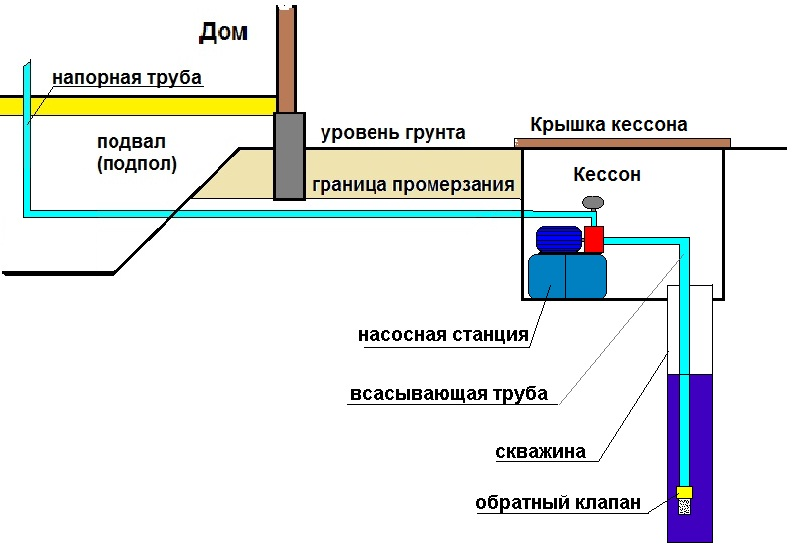

Схема размещения относительно дома и водяных слоёв

Установка необходимого оборудования

Мероприятия по обустройству обеспечивают:

  • Подачу чистой воды;
  • Защиту от негативных воздействий окружающей среды (морозы, дождевое размывание и др.);
  • Возможность правильного обслуживания всех устройств.

Постройка дополнительного строения является более удобной с точки зрения удобного размещения всех элементов насосной установки, необходимой для работы скважины. Там же можно разместить выход воды и электрооборудование.

Вспомогательные устройства:

  • Система фильтрации воды;
  • Система контроля давления;
  • Система управления давлением;
  • Автоматическая система управления.

Если скважина будет располагаться недалеко от дома, то это позволит сэкономить на работах по бурению, а также при закупке труб. Также такое расположение снижает расходы мощности насоса для транспортировки воды.

Все работы по бурению также имеют свои нюансы. Используемое оборудование зависит от многих факторов, таких как состав грунта, расположение скважины на участке, а также схема водоснабдения.

Машинный бур

Необходимое оборудование для обустройства скважины

Среди необходимого оборудования для создания скважины в загородном доме необходимо достаточно большое количество элементов, среди которых особое место занимают:

  1. Насос, предназначенный непосредственно для получения воды из скважины, а также детали, без которых обвязка насоса не будет закончена.
  2. Скважинный оголовок, предназначенный для полноценной герметизации главной обсадной трубы.
  3. Реле давления, позволяющее управлять насосом и контролировать состояние его работы.
  4. Трос стальной, обязательно выполненный из нержавеющего материала, и обязательно такие же нержавеющие зажимы для троса.
  5. Трубы пэ водопроводные, необходимые для строительства системы водоснабжения, в последующем использующимся исключительно в хозяйственно бытовых целях.
  6. Обратный клапан для воды, пропускающий жидкость только в одном направлении – в сторону дома или любого другого строения, ради которого и создается частный скважинный водопровод.
  7. Ниппели, желательно, латунные, отличающиеся резьбой на концах и соединяющие трубы друг с другом, а также другие виды крепежей и соединений, правильно подобранные для конкретного проекта.
  8. Непосредственно гидроаккумулятор, передающий объем жидкости в нужном направлении под давлением.
  9. Тройники, позволяющие создать ответвления от основной трубы водопровода.
  10. Манометр, также позволяющий контролировать показатель давления воды в трубах.
  11. Шланги и краны, дающие возможность направить воды в нужные точки дома.
  12. Различные расходные материалы, вроде герметика, электроды и других.
  13. Сам кессон, водонепроницаемая камера, защищающие устройства на глубине от попадания в них воды из скважины.
  14. Адаптер, выводящий трубы сквозь главную обсадную трубу всей созданной скважины, а также дополнительный адаптер, необходимый для герметизации в случае отказа от кессона.

Самая крупная и дорогостоящая деталь – это кессон, остальное оборудование в большинстве своем можно назвать материалами расходными, количество которых зависит от размера проектируемой системы.

Необходимые инструменты и материалы


Подготовка котлована для обустройства кессона

Для возведения кессона и благоустройства скважины на воду нужно подготовить такой инструмент:

  • лопата (штыковая и совковая);
  • трамбовка;
  • бетономешалка;
  • рулетка и строительный уровень;
  • перфоратор;
  • гвозди, молоток;
  • ножовку.

Из материалов понадобятся:

  • цемент марки М-400;
  • речной песок;
  • щебень средней фракции;
  • доски для опалубки;
  • армирующая сетка;
  • кирпичные блоки или ЖБ кольца (если кессон будет возводиться из них);
  • герметик (рубероид, битумная мастика).

Начальный этап установки любого кессона — земельные работы и подготовка основания. Сразу нужно выкопать вокруг обсадной трубы яму 1х1 м и глубиной 1,5-2 м (плюс по 30 см с каждой стороны). Дно хорошо трамбуют. Если предусмотрена установка полимерного кессона, можно насыпать песчаную подушку 10-15 и уплотнить её. Если монтаж камеры выполняется из бетона, кирпича, ЖБ колец, придется заливать монолитное основание.

Выгонка стенок кессона


Выгонка монолитных стенок

Если защитную камеру для скважины делают из железобетонных колец, придётся нанимать спецтехнику. Каждое кольцо при помощи крана опускают на дно ямы таким образом, чтобы оно стало ровно. Стыки между кольцами тщательно запенивают и промазывают герметиком.

При помощи перфоратора делают боковые технические отверстия под вывод трубопровода. Все зазоры закрывают герметиком. Крышу кессона можно сделать из бетонной плиты с верхним люком.

При монтаже кессона из кирпича кладка блоков начинается с углов. Предварительно под стенки нужно проложить листы рубероида

На этапе кладки важно сразу предусмотреть технические зазоры под вывод магистрали из камеры

Готовый кессон оштукатуривают с обеих сторон. После высыхания раствора промазывают стены битумной мастикой.

При выгонке монолитных стен сначала нужно установить опалубку. Её монтируют на всю высоту из деревянных щитов или поэтапно из досок по 30 см. Раствор заливают, тщательно трамбуя его. Стенки кессона из монолита можно усиливать арматурой.

После того как бетонная камера полностью просохнет, при помощи перфоратора с коронкой делают технические боковые отверстия. Затем стенки с наружной стороны нужно тщательно промазать мастикой.

Устройство пластикового кессона

Пластиковый кессон

Если мастер принял решение оставить полимерного камеру, схема обустройства источника выглядит так:

  • Со стороны дна резервуара делается круглое отверстие. Его диаметр должен соответствовать сечению обсадной трубы.
  • Кессон надевают на колонну и опускают на самое дно котлована.
  • При помощи ножовки формируют боковые технические зазоры и выводят трубы магистрали. Места стыков, открытые участки нужно хорошенько замазать и загерметизировать.

Установленный полимерный кессон засыпают снаружи грунтом или смесью цемента и песка.

Зачем обустраивать?

После бурения скважина обязательно должна обустраиваться для избежание загрязнений, атмосферных явлений и неблагоприятных факторов. Они отрицательно влияют на дальнейшую эксплуатацию. Между бурением скважины и питанием водопровода в доме проводится подбор оборудования, обустройство источника и монтаж выбранного оборудования. Такого рода обустройство решает ряд задач:

  • защита оборудования и самого источника от замерзания в холодное время года;
  • обеспечение чистоты внутри источника, что гарантируется его герметичным закрытием вместе с использованным оборудованием;
  • формирование условий обслуживания и подключения оборудования.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
