Ручное бурение скважин на воду — как пробурить скважину вручную

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Конструкции скважин — виды

Добыча воды производится с применением целого ряда различных технологий и способов. Среди основных видов скважин для извлечения воды можно выделить такие конструкции, как колодцы, которые считаются хорошими водными накопителями. Вода отлично собирается, если по-близости существует родник для быстрого наполнения колодца. Хорошо обустроенный колодец может вмещать воды до двух кубометров.

Другой способ добычи живительной влаги — это проделанная скважина в песке с трубой, на конце которой стоит специальная сетка для фильтрации. Такая скважина состоит из трубы с d=100 мм, которая погружается в песок на глубину от 20 метров и даже может погрузиться до 30 метров при помощи специального шнека. Как уже было сказано, на заглубленном конце такой трубы установлена сетка из нержавеющей стали для фильтрования воды. Глубиной такие скважины обычно бывают от 20 до 100 метров и служат в пределах 50 лет. Перед ручным бурением точно установить глубину скважины довольно сложно. Поэтому за ориентир берется вблизи колодца пробуренная аналогичная скважина. Отклонения все же возможны, и при приобретении обсадных труб следует учитывать небольшие корректировки из-за неравномерного залегания почвенных слоев.

Виды скважин

Чтобы пробурить скважину, нужно выяснить расположение водоносных пластов

На участке можно обустроить несколько видов источников, которые отличаются конструкцией. При этом необходимо уточнить, на какой глубине находится вода, чтобы выбрать оптимальное место. Обычно при оформлении документов хозяевам советуют то или иное расположение. В особо трудных случаях приходится выкладывать большие средства, чтобы добраться до воды, например, если дом расположен на холме, глубина скважины автоматически увеличивается на расстояние, равное его высоте.

Виды источников, которые можно сделать своими руками:

  • абиссинская скважина – самая простая конструкция;
  • скважина на песок – глубина до 12 метров;
  • артезианская – скважина на известняке.

Абиссинский колодец – это труба диаметром до 4 см. Может быть еще меньше – 2,5 см. Внизу находится фильтр и острый наконечник, поэтому абиссинку еще называют иглой. Выкачивать воду можно с помощью ручного насоса или насосной станции, подключенной к электричеству. В зависимости от скорости наполнения скважины в час выкачивают до 3 кубических метров жидкости.

Преимущества обустройства абиссинского колодца:

  • скорость – на установку уходит несколько часов и далее можно пользоваться источником;
  • нет необходимости покупать дорогие материалы и арендовать буровую технику;
  • длительный срок службы 10 – 15 лет, если правильно обустроить подземную водозаборную часть.

При расстоянии до водного зеркала свыше 8 метров, нужно дополнительно обустраивать кессон для насосной станции на несколько метров ниже уровня земли, что повлечет за собой дополнительные затраты времени и средств. Проблема в том, что станция не может поднять жидкость с большой глубины, а погружной насос не помещается в очень узкое отверстие обсадной трубы. Прежде чем приступить к обустройству, нужно выяснить глубину залегания водоносного слоя и определить тип грунта.

Скважина на песок

Песчаный грунт хорошо фильтрует жидкость от крупных частиц, поэтому вода в скважине отличается прозрачностью. При условии правильно выполненного фильтра. Основной проблемой является сыпучесть, поэтому стенки во время монтажа скважины часто обрушиваются. В то же время буровые установки легко справляются с мягким слоем, поэтому работа длится недолго.

Песчаные скважины можно бурить на глубину до 35 метров, но у них много недостатков:

  • недостаточная природная фильтрация воды, так как песок не удаляет растворенные вещества и остатки сточных вод, а также пестициды и другие виды сельскохозяйственной химии;
  • скважина может работать не дольше 20 лет, далее происходит процесс заиливания и необходим капитальный ремонт с промыванием;
  • песок забивает фильтр, прочистить который можно, достав полностью обсадную трубу;
  • необходимость в регулярной очистке насоса, так как его фильтрующий элемент также забивается мелкими твердыми частицами.

Тем не менее, большая часть имеющихся скважин – песчаные, так как обходятся намного дешевле артезианских.

Артезианский колодец

Водоносный известняк может находиться на глубине от 50 до 250 метров. В одном районе разница составляет до 150 – 200 метров. Существует мнение, что артезианская вода намного чище, чем песчаная. Это не совсем верно. Она немного чище, так как жидкость проходит больше слоев грунта. Главное достоинство артезианского колодца – высокая скорость наполнения и неиссякаемый запас воды. В известняковых породах жидкость находится под высоким давлением и при бурении она поднимается выше. Были случаи, когда вода сама выливалась через край горловины. Таким образом жидкость можно поднять на нужный уровень, чтобы иметь возможность установить насосную станцию или неглубокий погружной насос.

Преимущество артезианского колодца:

  • нет сезонных колебаний уровня воды, что положительно сказывается на работе насосного оборудования;
  • жидкость чище – ее можно использовать в сыром виде без кипячения;
  • растворенные минералы оказывают положительный эффект на здоровье;
  • не требуется ремонт и обслуживание при условии качественного монтажа;
  • долгий срок службы – более 50 лет.

Самая глубокая артезианская скважина, пробуренная человеком, достигает глубины более 12 км. Находится она на Кольском полуострове и занесена в Книгу рекордов Гиннеса. Китайцы еще в 13 веке бурили вручную очень глубокие колодцы – до 1,5 км.

Как пробурить скважину своими руками: обзор процесса

Типовой процесс бурения скважины, в большинстве случаев организуется в соответствии со следующими правилами:

Обустройство направляющего шурфа

  • Во-первых, перед бурением нужно обустроить направляющий шурф. В нашем случае это будет тестовая скважина, куда мы погружали мешочек с силикагелем.
  • Во-вторых, тестовый шурф должен обустраиваться с минимальным отклонением от вертикали. Иначе основная скважина «уйдет» вбок, что затруднит последующий монтаж обсадных труб и напорного оборудования.
  • В-третьих, обсадные трубы лучше монтировать сразу же. Иначе стенки шахты попросту не выдержат постоянного перемещения шнека вверх/вниз, и обрушатся в самый неподходящий момент.

Кроме того, на площадке следует накопить достаточное количество сменных штанг и обсадных труб. Причем объемы погонажа рассчитывают исходя из предполагаемого заглубления шахты. И в большинстве случаев «ручная» шахта не опускается ниже отметки 10-12 метров.

Исходя из этих правил, бурение скважин ручным способом, в большинстве случаев, происходит следующим образом:

Бурение скважин ручным способом

  • Шнек погружают в тестовую скважину, надевают на него ворот с оголовком и центрируют положение инструмента с помощью простейшего гидроуровня.
  • Само бурение осуществляет пара человек, вращающих ворот по часовой стрелке для заглубления или  против часовой стрелки – для извлечения бура из грунта. Третий человек следит за отклонением штанги от вертикали и наращивает ее по мере заглубления шнека. Он же занимается погружением труб в скважину.
  • Процесс бурения осуществляется по следующей схеме – бур (шнек) ввинчивают в грунт на 4-5 витков, после этого  инструмент извлекается из шахты для удаления грунта, забившего все пространство между лепестками шнека (его вытягивают за штангу, с помощью лебедки). Затем новый цикл из 4-5 витков и новое извлечение. И так далее, до выхода на запланированную глубину.
  • Наращивание штанги осуществляется с помощью резьбового соединения или стального стержня, вставляемого в пазогребневый стык. Последний вариант – предпочтительнее по скорости, но несет угрозу точности. Поэтому после наращивания вертикаль штанги следует контролировать хотя бы некоторое время.
  • Первый отрезок обсадной трубы (с перфорацией, необходимой для первичной фильтрации) погружают в скважину после заглубления до отметки,  равной половины длины «фильтра».  Причем диаметр трубы будет немного больше диаметра шнека. Поэтому погружение требует некоторых усилий. После того, как труба уйдет в скважину полностью, на нее навинчивают следующий участок и так далее. Поэтому при ручном обустройстве скважины используют короткие отрезки обсадной тубы. Ведь длинные отрезки помешают процессу бурения, затрудняя работу с воротом.

Процесс бурения заканчивается в том случае, если вместо грунта из скважины «вычерпнут» очень жидкую грязь, которая сигнализирует о выходе на первый водоносный слой. После этого в скважину вводят придонный фильтр (гравийную подсыпку) и начинают раскачку источника.

https://youtube.com/watch?v=0WAfBedVXNY

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

  • ударное;
  • вращательное;
  • смешанного типа.

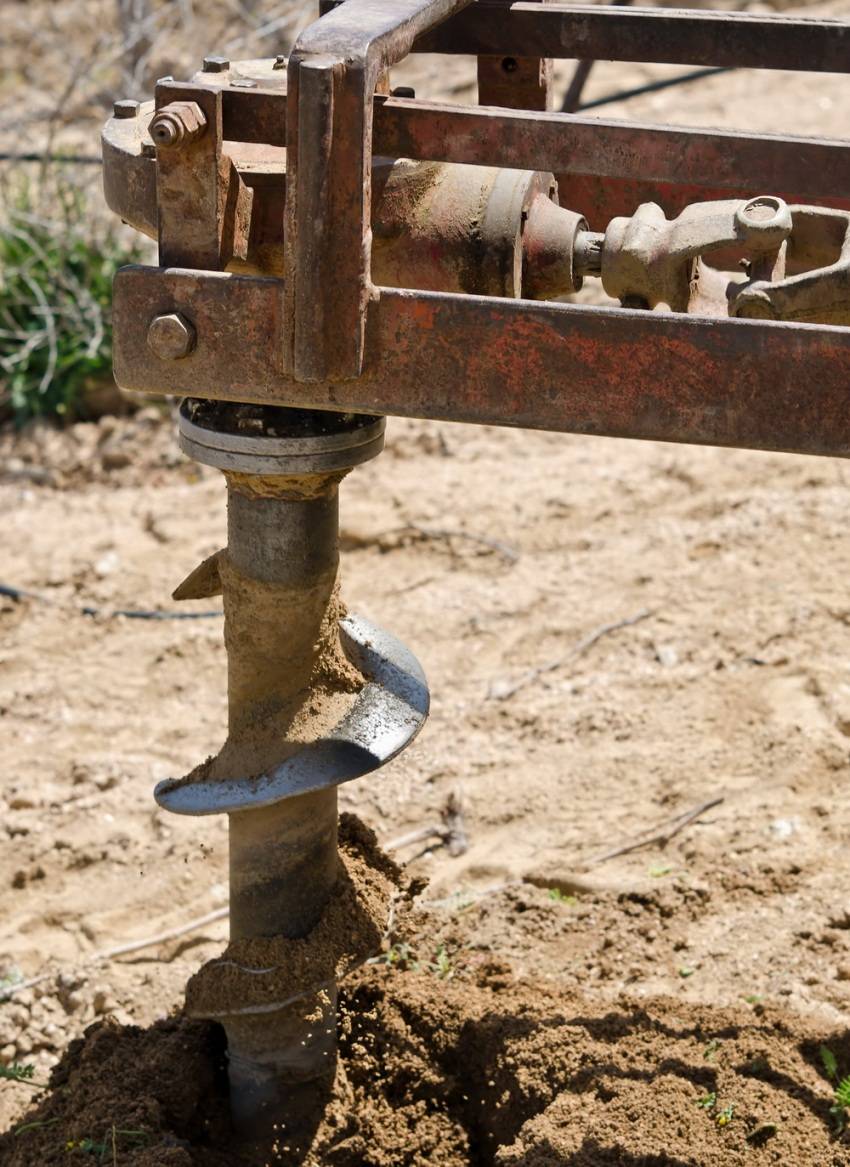

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

  • хорошая скорость;
  • нет необходимости промывки;
  • уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

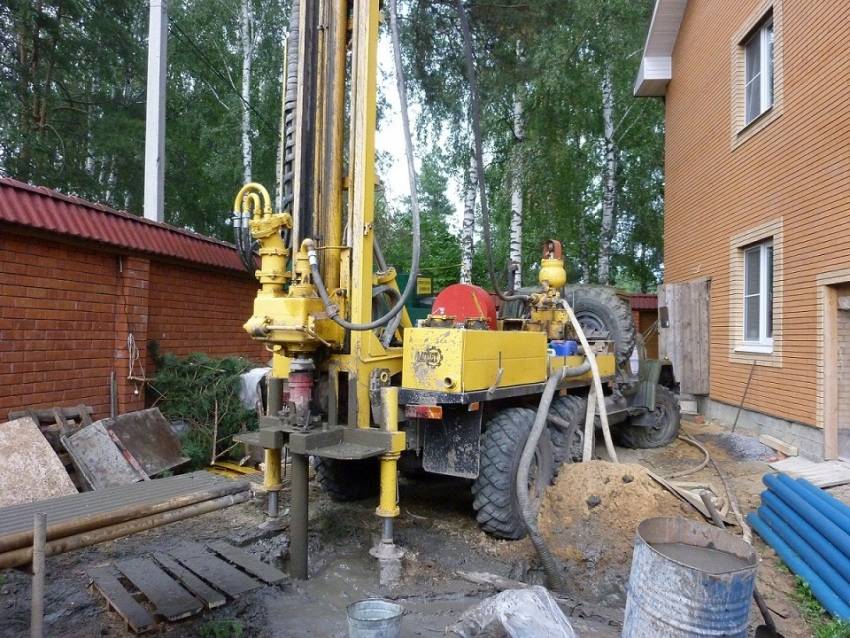

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

  • мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
  • долговечность пробуренной скважины (прочность стенок);
  • возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

Способы самостоятельного бурения

Специфика существующих методик определяется типом гидротехнического сооружения. Главными отличительными качествами, влияющими на выбор способа и применяемого для ручного бурения технического оснащения, являются глубина залегания водоносного горизонта и физико-геологические характеристики грунта.

Наибольшее распространение получили следующие технологии:

  • шнековая;
  • колонковая;
  • ударно-канатная;
  • гидробурение.

Ручной шнековый метод

Шнек рекомендуется использовать для формирования скважин, поставляющих жидкость из водоноса, расположенного не ниже 40 м от поверхности. Благодаря доступности исполнения шнековый способ пользуется спросом среди начинающих мастеров, не обладающих профессиональными навыками строительной деятельности.

Принцип действия определяется конструкцией бурового приспособления. Шнек изготавливается в виде спирального стержня с лопастями и специальным наконечником. Аналогично штопору устройство ввинчивается в почвенный слой. Пласты грунта разрушаются при заглублении винтообразного изделия, выносясь на поверхность металлическими витками.

Технология колонкового бурения

Основана на применении особого инструмента, базовым элементом конструкции которого является колонна с сечением до 16 см, оснащенная режущей коронкой. Процесс сооружения скважины ускоряется благодаря специфике выполнения мероприятий по ручному бурению.

На верхней поверхности колонковой трубы при заглублении устройства узлами крепления фиксируются полутораметровые штанги. Поэтапное наращивание способствует формированию технологической колонны.

Плотные породы легко разрушаются заточенными краями коронки, изготовленной из металла повышенной прочности. Базовым критерием при выборе размера и формы режущего инструмента являются физико-механические характеристики грунта.

Ударно-канатный способ

Заключается в разъединении поверхностных пластов почвенных пород посредством ударной силы, возникающей при падении забивного стакана.

Конструкция буровой установки представлена следующими элементами:

  • над местом будущей скважины размещают треногу;
  • для облегчения подъема на двухметровую высоту используется лебедка с тросом;
  • инструмент, разрушающий слои грунта, изготовленный из металлической трубы с режущей кромкой, способной пробивать отверстия в твердых породах, канатом закрепляется на подъемном механизме.

Для автоматизации процесса рекомендуется задействовать редуктор, приводимый в действие двигателем.

Ударно-вращательный метод

Является разновидностью, отличаясь от предыдущей технологии бурения скважин на воду дополнением ударных действий вращательными движениями. Способ позволяет ускорить процесс создания водяной шахты. Рекомендуется использовать данную методику на участках с неоднородными геологическими характеристиками.

Станок для ударно-вращательного метода.

Конструктивное исполнение ударного инструмента определяется типом разбиваемой породы. Функциональным элементом бура, применяемого при ручном сооружении скважин желонковым методом, является шариковое, дисковое или поршневое клапанное устройство.

Гидробурение

Технология основана на использовании разрушительных способностей жидкой среды. Вода, усиливающая воздействие на поверхностные пласты бурового инструмента, позволяет сократить время на формирование скважинного шурфа.

Способ предусматривает применение дополнительного оборудования, представленного мотопомпой, поставляющей жидкость во внутреннее пространство водяной шахты для вымывания породы, измельченной буром.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

  • Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
  • На чердаке может быть установлен водонапорный бак
  • Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
  • Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
  • Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
  • В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Возможно ли использование ледобура для скважины? Вся важность процесса

По сути, выполнять буріння свердловин можно любыми подручными средствами, необходимо лишь точно выполнять процесс и правильно настроить инструмент

Альтернативным способом пробурить полноценно работающую скважину, считается использование ледобура, но при этом важно правильно соблюдать технологию

Это приспособление будет использоваться в качестве бура, а к его основанию должны быть наращены штанги самодельного типа. Помимо этого, основными составляющими для будущей скважины должны присутствовать обсадные трубы, лопата и при необходимости тачка, чтобы вывозить получившуюся грязь.

Далее технология бурения скважин ледобуром выполняется в такой последовательности:

  • осуществляется подготовка места. Для этого нужно выкопать на месте, где будет располагаться источник небольшое углубление на два-три штыка;
  • затем в отверстие опускается бур и постепенно ввинчивается на несколько оборотов.

  • Пробуриваем отверстия на метровую глубину, и уже после этого начинаем формировать основной ствол источника. Для этого используется обсадная труба с диаметром, немного больше винтов на буре;
  • Вскоре бур будет погружаться в отверстие по всей своей длине: в этих случаях, буріння свердловин предусматривает прикручивание дополнительной удлиняющей штанги;
  • далее постепенно формируем ствол. Следите за тем, чтобы монтировать конструкции одну за одной должно быть удобно. Так, когда на поверхности почвы остается 10 см трубы, накручиваем на нее следующую деталь и посредством бурения опускаем установку глубже;
  • одновременно следите за герметичностью обсадки в скважине и ее строгой вертикальностью. Когда почувствуете, что ручной бур касается стенок, обязательно выровняйте конструкцию. Это можно сделать, вбив деревянные клинья между слоем грунта и непосредственно трубой;
  • когда в скважине появляется вода, прекращаем процесс и устанавливаем фильтр для очистки. В дальнейшем уплотняем устройство оставшейся почвой между трубой и отверстием, впоследствии позаботьтесь о расположении насосной станции.

Буріння свердловин по российским и украинским стандартам осуществляется немного по разным стандартам, поэтому следует внимательно изучить все тонкости производства в каждой из стран, учитывая законы.

Какое нужно оборудование для бурения скважины? И где его брать?

Это самый частый вопрос, с которым сталкиваются дачники, решив пробурить скважину своими силами. Нужно быть готовым к тому, что и покупка и аренда такого оборудования будет стоить недешево

К тому же важно уметь им правильно пользоваться

Самостоятельно изготовить бурильную установку конечно можно, причем как с ручным приводом, так и с механизированным. Однако учтите, что вам все равно придется обращаться к специалистам (токарю, сварщику, для изготовления некоторых деталей и элементов), плюс для финальной сборки понадобятся другие инструменты:

  • ножовка по металлу;
  • сантехнический крест;
  • разводной ключ;
  • плашки для нарезки резьбы разных размеров;
  • трубы диаметром не более двух сантиметров и сгон такого диаметра.

Для ручного способа потребуется сам бур, к нижней штанге будет крепится его головка, из труб делаются штанги, соединяющиеся между собой, ручная лебедка и обсадные трубы. Если запланировано бурение на большой глубине, т. е. более 20 метров, в любом случае понадобится бурильная вышка.

Ударно-канатный метод обустройства скважины потребует чуть меньше оборудования:

  • вышка в форме треноги, из труб или бревен;
  • забивной стакан, изготовленный из трубы с ножом специальной формы;
  • сам стакан крепится к вышке металлическим тросом и поднимается при помощи лебедки.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

  • конусообразного фильтра;
  • поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
  • трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

  1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
  2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
  3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
  4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

  • легкость монтажа (вся процедура обустройства занимает не более десяти часов);
  • низкую цену установки;
  • условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
  • отсутствие необходимости в получении специального разрешения на бурение;
  • низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
  • возможность установки внутри здания.

Но есть и недостатки:

  • просачивание загрязнений ввиду небольшой глубины;
  • скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

  • в крупнофракционном песке будет издаваться скрежет;
  • в мелкофракционном – шелест;
  • в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

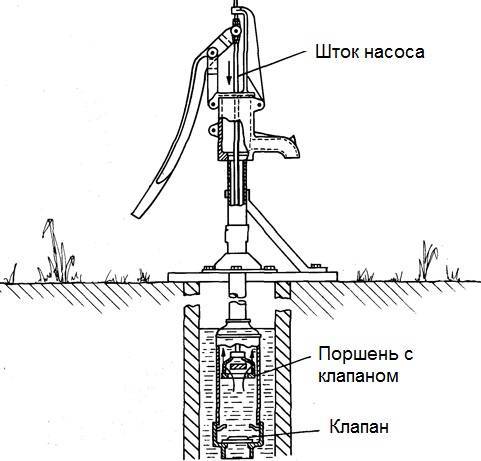

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Монтаж кессона или адаптера

Установка кессона – предпочтительный вариант, если же по каким-либо причинам она невозможна, в схеме используется скважинный адаптер. Использование кессона при благоустройстве скважины на воду более затратно по финансам, времени и выполнению большего объема земляных работ, однако преимущества его использования также существенные:

  • Надежная защита оголовка от любых внешних воздействий, в том числе высоких грунтовых вод.
  • Простой доступ к оголовку скважины на случай обслуживания или ремонта.
  • Возможность разместить здесь оборудование, так что не потребуется подыскивать площадь для него в доме.
  • Возможность развести воду при благоустройстве скважины на несколько пользователей, например на два дома, при этом каждый потребитель может быть при необходимости отдельно перекрыт и слит.

Адаптер устанавливается быстро, стоит относительно недорого, однако в этом случае доступа к оголовку скважины нет, а оборудование придется устанавливать в доме или другом обогреваемом помещении.

Особенности монтажа кессона

Для установки кессона при благоустройстве скважины роется глубокий котлован вокруг обсадной трубы (по глубине – ниже уровня промерзания, характерного для данной местности). Кессон монтируется непосредственно над скважиной. Предварительно создается гравийная посыпка, затем бетонная подушка, на которую он и устанавливается. Выполняется его утепление. Самыми распространенными видами кессона на сегодня являются выпускаемые промышленностью пластиковые и металлические модули. Они уже полностью готовы к установке, что сокращает время работ по благоустройству скважины на воду.

Монтаж насоса и установка оголовка

Несмотря на кажущуюся легкость, этот этап не такой уж и простой, а от его грамотного выполнения зависит длительность службы как самого насоса, так, собственно, и скважины. Случаи, когда у непрофессиональных мастеров насосы застревают в трубах, не так уж и редки. К насосу перед установкой его в скважину подключают:

  • Пластиковую трубу с утолщенной стенкой (водоподъемную).
  • Трос (нержавеющий), который предназначен для страховки насоса.
  • Электрический кабель, обеспечивающий управление работой насоса.

Вся эта конструкция опускается в скважину таким образом, чтобы насос оказался ниже статического уровня воды на рассчитанной глубине. После этого трос закрепляется во внутренней части оголовка скважины. Важный момент – при благоустройстве скважины оголовок обязательно должен выполняться герметичным, иначе существует опасность микрогидроударов.

Установка и обвязка оборудования

В кессоне или в доме (для схемы с адаптером) устанавливается оборудование, обеспечивающее автоматическую работу системы водоснабжения. Важный и самый громоздкий элемент – гидроаккумулятор. Стандартные значения его объема могут достигать 1000 литров. Его обязанность – поддерживать давление в системе постоянным, так что когда эта емкость опустошается, включается насос для ее наполнения. Кроме мембранного бака при обустройстве артезианской скважины на воду устанавливается реле давления и пульт управления (системы автоматики), а также фильтрационное оборудование. После установки выполняется обвязка всего оборудования полипропиленом (разборная).

Подвод воды к дому

Трубопровод для воды к дому укладывается в траншею, вырытую на глубину ниже уровня промерзания почвы. Используется труба с усиленной стенкой, которая дополнительно утепляется. Кроме того, прокладывается вторая труба для электрического кабеля. На входе в дом ставится греющий кабель: внутренний (предпочтительно) или наружный. Первый вариант обеспечивает большую эффективность работы при меньшем потреблении энергии.

Способы бурения своими руками

Есть несколько способов, с помощью которых можно добраться до водоносного слоя:

  • шнековый бур – по мере углубления в толщу земли его наращивают новыми секциями металлической трубы;
  • желонка – приспособление с острыми зубьями на конце и клапаном, препятствующим высыпанию земли обратно в шахту;
  • с помощью размывания грунта – гидравлический способ;
  • «игла»;
  • ударно-канатный способ.

Используя технологию шнекового бурения, можно вырыть скважину глубиной до 100 метров. Вручную это сделать сложно, поэтому используют стационарные электрические установки, а бур наращивают новыми секциями по мере углубления. Периодически его поднимают, чтобы высыпать грунт. Чтобы стенки не осыпались, вслед за буром укладывают обсадную трубу.

Если бур нельзя нарастить, к его основанию прикрепляют желонку с острыми краями и бур ввинчивает ее еще на несколько метров глубже. Далее трубу поднимают и высыпают скопившийся грунт.

Работу с помощью шнека можно выполнить на мягкой почве. Каменистая местность, глинистые отложения и плауны не пригодны для такого способа.

Желонка – это металлическая труба с припаянными на конце зубьями из твердой стали. Чуть выше в трубе находится клапан, который перекрывает выход грунту при подъеме устройства с глубины. Принцип работы простой – желонку устанавливают в нужном месте и вручную поворачивают, постепенно углубляя в почву. Способ занимает больше времени, чем использование электрического оборудования, но он экономный.

Устройство требуется периодически поднимать и высыпать землю из трубы. Чем глубже уходит труба, тем тяжелее ее поднять. Вдобавок прокручивание требует применения грубой силы. Чаще всего работают несколько человек. Чтобы грунт легче поддавался бурению, его размывают водой, заливая ее сверху в трубу с помощью шланга и насоса.

Ударно-канатное бурение — наиболее старый метод, который используется по сей день. Принцип заключается в опускании металлического стакана в обсадную трубу и постепенное углубление скважины. Для бурения нужна станина с закрепленным тросом. Способ требует времени и частых подъемов рабочей трубы, чтобы высыпать грунт. Для облегчения работы применяют шланг с водой, чтобы размыть почву.

Способ «игла» для абиссинской скважины: при опускании трубы происходит уплотнение грунта, поэтому он не выбрасывается на поверхность. Для проникновения в почву нужен острый наконечник из ферросплавных материалов. Сделать такое устройство в домашних условиях можно, если водоносный слой расположен неглубоко.

Способ отличается дешевизной и небольшими затратами времени. Недостаток заключается в том, что для обеспечения частного дома водой такой скважины будет недостаточно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
