Медные трубы для газа: специфика и нормы прокладки медного трубопровода

Как производятся медные трубы?

Различают два способа производства:

  • Бесшовный;
  • Сварной.

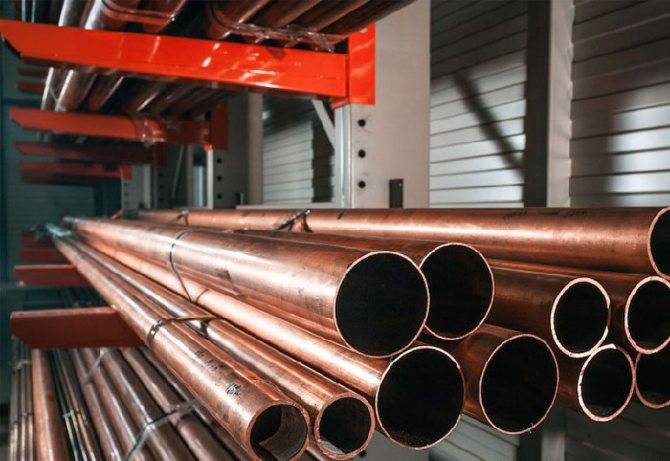

Производство бесшовной медной трубы более распространено. Суть изготовления заключается в холодном прокате заготовочной медной гильзы до нужного диаметра. Для этого:

  • Нагревают медную болванку и проделывают в ней отверстие на специальном стане – прошивном. Получают заготовочную гильзу. Размер болванки и гильзы зависит от желаемого диаметра будущего изделия.
  • Гильзу прокатывают на специальных станках, увеличивая диаметр до нужного размера. При изготовлении медной трубы большого диаметра болванку или гильзу могут нагревать несколько раз.

Рекомендуем ознакомиться: Как и для чего осуществляется производство изоляции из ППУ?

Производство сварной медной трубы проводится с использованием листового материала, который накручивают на заготовку нужного размера. В месте соединения стенок шов заваривают. Такой способ производства встречается все реже.

Эксплуатационные характеристики и физические свойства медных труб зависят от их дальнейшей обработки.

Различают отожжённые и неотожженные изделия.

  • Отожжённые медные трубы более пластичны. Их транспортировка и продажа осуществляется в бухтах. В одной бухте может быть до 50 м.
  • Неотожженные трубы продают прямыми отрезками. Они обладают большей жёсткостью в сравнении с трубопрокатом, который не подвергался тепловой обработке.

Охранная зона газопровода

При прокладке коммуникаций соблюдают еще одно условие – организуют охранную зону. Ее величина зависит от давления метана в трубопроводе и его диаметра:

  • Для газоснабжения частного дома используют трубы сечением не более 80 мм. Охранная зона составляет 2 м с каждой стороны, если трубы укладывали надземным или наземным методом.
  • Для контуров из полиэтиленовых изделий охранная зона составляет 3 м от оси трубопровода.
  • Если коммуникации прокладывают через лесополосу или участок с кустарниками, размеры увеличиваются до 3 м.
  • Если газопровод смонтирован над землей, расстояние от дерева до него должно равняться высоте дерева.

Требования к поверхности труб

ГОСТ 617, как и документ 11383-75, определяет основные требования к поверхности изделий. Внутри и снаружи трубы не должно быть загрязнений, которые затрудняют осмотр.

Возможны отдельные незначительные поверхностные дефекты, вмятины не больше четверти миллиметра, количество которых не более 2 на метр длины, если они не выводят общие размеры за предельные значения отклонений (ГОСТ 11383 от ´75 года). При этом в партии допускается не больше 10% изделий с такими дефектами.

Если твердые медные трубки (документ 11383) изготовлены с повышенной точностью, то местные вмятины могут иметь глубину не больше 0,2 мм и количество таких изделий не может превышать 2% от всей партии. Допустимо наличие кольцеватости, цвета побежалости, окисления, местных потемнений, которые не затрудняют проведение визуального контроля.

При проверке качества труб оцениваются не только их механические свойства, но и внешний вид

Требования для медных газопроводных труб.

При производстве труб для газопровода используется не медные сплавы, а исключительно материал марок М1, М1р, М2 и М2р, чистота которого находится на уровне 99,9%. Если же речь идет о трубах иностранного производства, то для них должна применяться медь марки Cu-DHP. В результате получаются трубы, по своей твердости подразделяющиеся на 3 типа: мягкие, твердые и повышенной твердости. При монтаже газопроводов рекомендуется использовать твердые трубы, а также продукцию повышенной твердости. Мягкие медные трубы могут применяться только для подключения газового оборудования к магистрали (например, газовой плиты или газового отопительного котла). Толщина стенок изделий в любом случае не должна быть менее 1 мм.

Обратите внимание!

При длительном хранении трубы из меди становятся более твердыми. Для возвращения им прежних характеристик по истечении определенного времени может потребоваться дополнительный отжиг

Поэтому не рекомендуется покупать их впрок.

По способу производства газовые трубы делятся на сварные и цельнотянутые. Но стоит отметить, что, несмотря на допустимость использования при монтаже газопровода изделий со сварным швом, все же наибольшим спросом пользуются медные бесшовные трубы. И это вполне понятно – ведь они лишены «слабого звена», которым может стать шов при нарушении технологии его производства. Именно в этом месте герметичность трубы будет неполной, что совершенно недопустимо в газоснабжении.

Часто производители выпускают медные газовые трубы с наружной изоляцией из вспененного полиэтилена или поливинилхлорида (ПВХ). Такая «отделка» выполняет сразу две функции. Во-первых, она защищает трубы от внешнего механического воздействия, а во-вторых, делает их менее заметными на фоне стен (внутрь стены газовые трубы «прятать» запрещено). Правда, стоит отметить, что и сами по себе медные трубы выглядят очень привлекательно и не нуждаются ни в каком дополнительном «декорировании». Напротив – медный трубопровод сам становится элементом дизайна помещения, придающим ему особенно роскошный вид и благородство. И со временем его детали не изменяют свою привлекательность, разве что теряют прежний блеск.

Косина реза и овальность по ГОСТам

Тонкостенные медные трубки (11383-75 ) должны ровно обрезаться и не иметь заусенцев. Стандартом нормируется косина реза, которая для изделий диаметром до одного сантиметра составляет не больше одного миллиметра, а больших труб – двух миллиметров. Если продукция поставляется в бухтах, то ограничений на такой параметр нет.

Неодинаковость толщин стенок не должна выходить за предельные отклонения (ГОСТ 11383). В случае значения этой величины меньше 1/20 внешнего диаметра, требуемая овальность составляет меньше 0,5 мм (для изделий повышенной точности – 0,25 мм). По согласованию с потребителями эта цифра может быть увеличена.

ГОСТ 617 определяет значения косины реза, которые представлены в таблице.

Таблица 17

Диаметр, *104 ммКосина, не больше, мм
до 0,0022
0,002-0,0053
0,005-0,014
0,01-0,0175
более 0,0177

По этому стандарту не устанавливается овальность:

  • для труб в бухтах;
  • прессованных со стенкой меньше 1/15 наружного размера;
  • холоднодеформированных в твердом и полутвердом состояниях со стенкой меньше 1/30 внешнего размера;
  • холоднодеформированных изделий в мягком состоянии.

ГОСТ 617 также допускает производство в бухтах труб, у которых концы обрублены.

Основные преимущества применения медных труб:

Конечно же долговечность. Медные трубы не подвержены коррозии в естественных средах, технические характеристики неизменны на протяжении десятилетий. Поверхность внутренних стенок остается гладкой, что препятствует возникновению отложений, а наружных, как правило, не требует дополнительной защиты. Медный трубопровод эксплуатируется без ремонта и замены практически столько же, сколько и сам дом. Прочность и термостойкость

Медь абсолютно непроницаема для других веществ, в том числе и кислородома, что очень важно для избежания коррозии элементов системы отопления. Высокая теплопроводность

Коэффициент теплоотдачи меди обеспечивает быстрый обогрев помещения и эффективность использования теплоносителя на максимально высоком уровне. Благодаря этому теплоотдача максимальна, повышается КПД системы отопления, соответственно, снижается расход энергии. Незначительный коэффициент температурного линейного удлинения (расширения) – составляет 0,1% от длины при нагреве от 20°С до 90 °С, то есть всего 5 мм для трубы длиной 5 метров. Не страшна «разморозка» системы. Благодаря прочности и пластичности меди труба из нее выдерживает несколько замораживаний теплоносителя (до 3-х для труб из твердых марок меди и до 6-ти – для мягких) без разрушительных последствий для трубопровода. Хлор, практически всегда содержащийся в воде систем отопления и водоснабжения, способствует образованию на внутренней поверхности трубы слоя патины – тончайшего прочного защитного слоя, обеспечивающего значительное продление срока службы медного трубопровода.

Основные недостатки применения медных труб:

Несовместимость с другими материалами. При наличии в системе алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит достаточно быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать — возможна реакция, при которой выделяется большое количество газов и при отсутствии газовыпускных клапанов систему может попросту разорвать. В кислой среде медь начинает разрушаться. Потому в системе отопления нужно использовать теплоноситель с нейтральным PH или со слабо-щелочным. При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды. Требуется изоляция от блуждающих токов. Медь – отличный проводник электрического тока, потому требуется контур заземления и наличие диэлектрических прокладок в системе. Сложность монтажных работ. Требуется специальное оборудование и квалифицированный персонал. Медные трубы боятся контакта с бетоном (окисляются). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку.

Соединения медных труб отопления производят различными способами: Неразъемные. Пайкой, после соединения стыкуемых деталей методом в раструб или с помощью фитингов, а также посредством пресс-фитингов с использованием специального инструмента.; Разъемные. С помощью обжимных фитингов и с резьбой (резьба только на одном конце фитинга). Вместо медных могут использоваться бронзовые или латунные фитинги. Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать в стены. Установка прессовых фитингов при помощи специальных пресс-машин. Они сами стоят недешево, и их аренда тоже. Зато соединение получается герметичным и надежным, но неразъемным.

Монтаж отопления из медных труб

Установка таких изделий может быть выполнена различными способами, что зависит от типов используемых фитингов. Фитинги можно разделить на разъемные и неразъемные, как и соединения самих медных труб. Разъемные соединения используются при установке изделий для соединения с приборами и арматурой, а также с элементами, изготовленными из других материалов. Разъемные соединения должны без особых усилий разбираться и собираться без повреждения поверхности.

Неразъемные соединения могут быть получены несколькими методами: пайкой твердым припоем, сваркой паяльником, опрессовкой, пайкой мягким припоем.

Медные изделия для обогрева диаметром свыше 110 мм и толщиной стенки больше 1,6 мм могут соединяться при помощи сварки. Пайка мягким припоем (низкотемпературный вид пайки до 440°С) выполняется при помощи специальных флюсов, способных улучшить качество пайки и повысить адгезию. Перед пайкой поверхность материала необходимо зачистить. Такая пайка применяется в водопроводах холодного и горячего водоснабжения и в конструкциях отопления с температурой не выше 115°С. При помощи низкотемпературной капиллярной пайки можно выполнять соединение любых систем из данного материала диаметром от 7 до 110 мм.

Так как данный материал имеет свойство терять твердость при высоких температурах, для пайки нужно, чтобы припой имел самую минимальную точку плавления. По этой причине для установки подобного отопления рекомендуется использовать способ низкотемпературной пайки.

Опрессовка может выполняться с изделиями маленького и большого диаметра. Для данного типа соединения применяются специальный пресс и специальные фитинги.

Использовать для отопительной конструкции медные изделия – значит использовать самый долговечный и приемлемый вариант. Особенностью, которая уже была отмечена, является относительно высокая стоимость данного материала, однако она вполне обоснована, т.к. медь – это практически идеальный материал с высокими эксплуатационными характеристиками.

Монтаж

При устройстве медного водопровода необходимо учитывать одну из главных особенностей изделий из меди — их пластичность. Она упрощает монтажные работы, так как даёт возможность изгибать трубные изделия и придавать конструкции нужную конфигурацию.

Однако такие пластичные трубопроводы могут прогибаться со временем. Чтобы избежать такого вида деформации следует хорошо закреплять линии водопровода с помощью опор или установки специальных крепёжных элементов (кронштейнов).

Если трубопровод углубляется в материал стен, то рекомендуется использовать медные трубки в ПВХ оболочке. Она выполняет одновременно две функции: теплоизоляции и антикоррозийной защиты, не позволяя портиться ни трубопроводу, ни штукатурке.

Нормативы и ограничения при прокладке труб

СНиП 42–01-2002 регламентирует сооружение газопроводных конструкций, обслуживающих конечного потребителя. Правила обязательны к выполнению, так как обеспечивают пожарную безопасность и выполнение санитарных норм.

В квартире

Гибкие газовые шланги должны быть менее 3 метров Газовая труба прокладывается по заранее разработанной схеме. Ее задача – подавать топливо к газовому оборудованию: плите, бойлеру, котлу. Обычно всю технику размещают на кухне. Правила установки в жилищах очень строги:

  • категорически запрещается монтаж в жилых помещениях или вентиляционных каналах;
  • не допускается пересечение оконных или дверных проемов;
  • прокладывать газопровод можно только в помещениях высотой не менее 2,2 м, хорошо проветриваемых или оборудованных вентиляцией;
  • дистанция от трубы до пола – не менее 2 м;
  • если используются конструкции с гибкими рукавами, их длина должна быть менее 3 м;
  • поверхности рядом с газовыми приборами изолируют либо отделывают панелями, нечувствительными к температуре;
  • монтаж газопровода в стене или за декоративной отделкой запрещается, к нему должен быть свободный доступ.

В частном доме

Чем выше давление в газопроводе, тем дальше он монтируется от дома Внутри постройки руководствуются описанными выше правилами. При прокладке внешнего газопровода выполняют следующие рекомендации:

  • Чем выше давление в подающем газопроводе, тем дальше он укладывается от дома. Дистанция между контуром низкого давления и фундаментом дома составляет не менее 2 м. Если рядом с постройкой пролегает линия среднего давления, расстояние увеличивается до 4 м.
  • От газопровода до дверного или оконного проема должно быть не менее 50 см.
  • От трубы до крыши не меньше 20 см.
  • Пластиковый газопровод укладывают под землей. Стальной допускает как надземный, так и подземный монтаж.

Особенности монтажных работ

Монтаж производится посредством стыковой или электромуфтовой сварки с использованием соединительных деталей с закладными нагревателями. Выбор метода сварки определяется диаметром труб, наличием доступа к месту монтажа, требованиями бюджета. Сварочное оборудование может быть взято в аренду, что позволяет сократить себестоимость готового трубопровода в случае, если проект разовый.

Производителем предложен широкий перечень комплектной запорно-регулирующей арматуры и фасонных изделий для газопроводов любых диаметров, что позволяет без проблем смонтировать любой участок, в том числе с присоединением к существующим стальным трубам.  При соблюдении технологии прочность соединений превосходит прочность самой трубы и гарантирует исключение порывов и иных дефектов стыка.

К монтажу допускается квалифицированный персонал, прошедший обучение и регулярную аттестацию для работы со сварочным оборудованием согласно закрепленному регламенту работ.

Что лучше трубы из меди или полипропиленовые?

Для объективного сравнения рассмотрим базовые показатели обоих видов материалов, характерные для всех водопроводных труб:

  1. Эксплуатационные свойства. Медь в отличие от полимерных материалов не подвержена разрушающему воздействию хлорированной водопроводной воды. Хлор — это сильный окислитель, который разъедает пластик, а на внутренних поверхностях медных труб образует тонкий защитный слой — патину, значительно увеличивающую срок их службы.Губительным для пластика является ультрафиолетовое излучение и минусовые температуры, медь же устойчива к воздействию солнечных лучей, при понижении температуры её стенки расширяются без потери целостности.
  2. Надёжность системы. Места соединения элементов пластикового трубопровода менее надёжны, чем медного.
  3. Срок эксплуатации. Медные и полипропиленовые трубопроводы могут эксплуатироваться не менее 50 лет.
  4. Цена. Стоимость изделий из меди велика, это обусловлено высокой стоимостью первичной меди и трудоёмкостью производственного процесса. Конечно, полипропиленовые трубы стоят в несколько раз дешевле. Но, при сборке водопроводных систем требуются полипропиленовые фитинги, стоимость которых на много больше медной фасонины. Кроме того, для пластиковых трубопроводов требуются дополнительные элементы, увеличивающие их надежность.

Монтаж водопровода из медных труб

Трубы из медного сплава соединяют с помощью неразъемных либо разъемных фитингов. Неразъемный стык получают путем сварки, пайки или применением простых резьбовых деталей с окончанием для термообработки. Разъемные крепления — это фланцевые или обжимные соединения.

Классическим методом соединения деталей является капиллярная пайка. Существуют два типа горячей сборки: мягкая и твердая. Мягкая пайка происходит при температуре 440 °С, твердая — при нагревании свыше 450 °С.

Для профилей с наружными размерами более 110 мм использовать капиллярную пайку не рекомендуется. В этом случае соединение секций производится методом газовой сварки при помощи кислородно-ацетиленовых горелок.

Тубы медные для водопровода при монтаже.

Промежуточным вариантом между пайкой и разъемным способом соединения являются пресс-муфты. Для этого типа сочленения нужно применять только специальные профили с буртиками на конце. Такие трубы поставляются мерными отрезками длиной 3-5 м.

Для стыковки секций применяются фитинги с выемками на внутренней поверхности. Два отрезка трубы вставляются в муфту, навстречу друг другу, и сдавливаются предназначенным для этого инструментом.

Резьбовое соединение

Разъемные соединения применяются в системах из медных труб для стыковки запорной арматуры и сантехнических приборов.

Обжимные (резьбовые) конструкции могут собираться следующими способами:

  1. При помощи конического или сферического уплотнительного кольца.
  2. С помощью эластичной прокладки.

Стыковочный узел складывается из двух свинчиваемых резьбовых участков, бронзового уплотнительного кольца и накидной гайки. Конусное кольцо сдавливают вокруг трубы обжимной гайкой. Уплотнение происходит благодаря натяжению сферических или конических металлических поверхностей

Работу нужно выполнять осторожно, чтобы не повредить внешней поверхности соединяемого участка

Прямое соединение осуществляется с помощью прокладки, которая устанавливается между уплотнительными кольцами. Эластичный материал при затягивании обжимного кольца уплотняет наружный контур трубы и таким образом образует прочное крепление. При таком виде сборки рекомендуется дополнительно использовать защитные футляры.

Резьбовые конструкции допускается использовать только при открытой разводке трубопроводов, где непроницаемость соединения можно испытать после выполнения монтажа.


Соединение медных труб резьбовым методом.

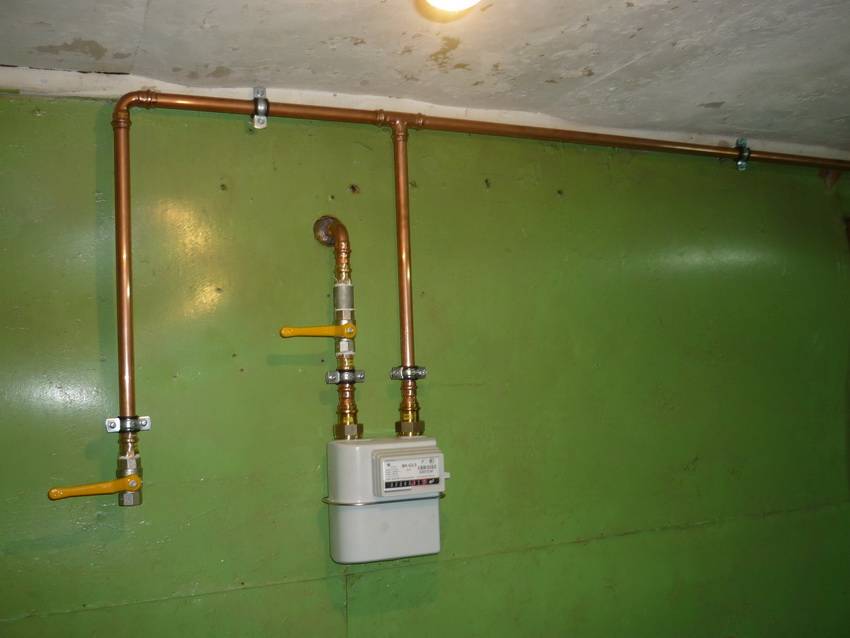

Монтировка труб из меди для газового снабжения

Подготавливаем трубопроводы из меди

Медные трубы подведены к котлу

На этом этапе мы должны при необходимости некоторые детали обрезать, а некоторые изогнуть под правильным градусом. Для того, чтобы во время соединения не сложилось никаких трудностей, подготавливать их нужно с особой аккуратностью и с соблюдением соответствующих правил.

Обрезаем трубы из меди

монтаж медных труб

Во время этих работ нужно строго следовать определенным правилам, ее линия резки должна быть строго перпендикулярна трубным стенкам. В этом случае можно использовать специальную ножовку по металлу либо пилу дискового типа, которая предназначена для резки трубопроводов. Когда обрезка делается с помощью ножовки, то для ровного отреза может помочь механизм под названием оправка в форме корыта. В конце проделанной работы, то есть резки, необходимо очистить разрез от лишних изъянов и заусенцев. Для этого возможно использование банального скребка по металлу.

Сгибание труб из меди

Как согнуть медную трубу

Это действие можно производить с помощью станков для их сгибания холодным либо горячим способом. Во время холодного способа ей придается правильная и требуемая форма, но диаметр в таком случае не должен быть больше 23 миллиметров. Если это не соблюдается, то трубу большего размера нужно для начала нагреть, чтобы сделать ее мягче и гибче. Для проведения таких работ для начала необходимо заполнить ее сухим песком, а на концы труб  надеваются пробки из дерева, чтобы не высыпался песок. Сплав меди нагреваем до определенного градуса (650 С) с помощью специальной горелки. Для понимания того, что она достаточно нагрелась можно определить цвет, она станет темно-красного окраса. Тогда уже можно медленными движениями согнуть трубу под правильным градусом. Теперь после проделанных работ высыпаем песок и даем ей остыть.

Спаивание труб из меди

горелка газовая для пайки медных труб

После проделанных работ и подготовки труб можно перейти к соединению. Их спаивание для газопровода должно содержать определенные этапы: 1. Отрезки труб проверяем на присутствие изъянов и на соответствие расположения их друг к другу. 2. Места соединений труб тщательно очищаем. 3. Прогреваем место соединения трубы с помощью паяльного аппарата до определенного градуса плавления, его можно определить также по цвету трубы, она должна стать темно-красного цвета. 4. Теперь в зазор наполняем припоем. Во время плавления он его должен заполнить. После прочного присоединения нужно закончить подачу припоя. 5. Далее ждем пока они в месте припоя, остынут для того, чтобы их очистить от лишних дефектов. Все соединения должны иметь определенную маркировку, которые отмечает мастер. Это может быть кусочек клейма из резины либо подпись нарисованная маркером, которую он должен сделать на каждой трубе. Перед тем, как использовать их они должны пройти проверку специальной комиссии, которая даст разрешение на включение газа.

Монтаж медных фитингов и его особенности

Резка медных труб специальным обжимником

Фитинги для медных труб – это основной крепежный элемент, который применяется для монтажа отопительной системы. Преимущество медных фитингов прямо следуют из преимуществ материала.

Такие фитинги легкие, отлично выдерживают высокие температуры, не ржавеют, не разрушаются на солнце, то есть обладают всеми теми же свойствами, что и медные трубы.

Фитинги – это очень важно, ведь без них создать сколько-нибудь сложную систему практически невозможно. С их помощью мастера соединяют трубы, чтобы нарастить магистраль, делают разветвления, изгибы, повороты и так далее. Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации

Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации

С их помощью мастера соединяют трубы, чтобы нарастить магистраль, делают разветвления, изгибы, повороты и так далее. Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации.

https://youtube.com/watch?v=ViWlaKOkQv0

Например, в продаже широко представлены фитинги в виде переходников для соединения труб разного диаметра. Спросом пользуются простые соединения, двойники, тройники, кресты, угловые фитинги, муфты, дуговые отводы и др.

Советуем вам посмотреть видео выше, в котором вы можете увидеть подробную инструкцию по пайке труб из меди.

Виды фитингов:

Пайка фитингов

Фитинги под пайку.

Данная разновидность применяется для соединения только металлических труб. Сначала медная труба вставляется в фитинг (в так называемую гильзу), после чего все оставшееся пространство заплавляют флюсом и припоем. Припой и флюс плавят при помощи горелки.

В итоге получается очень надежное крепление, которое может служить без каких-либо проблем долгие годы. Использование пайки дает гарантию того, что соединение будет иметь максимально возможную герметизацию и прочность.

Использование фитингов под пайку требует специальных навыков, поэтому лучше не полагаться на собственные силы и доверить работу мастеру с большим опытом. Если же работу принципиально хочется сделать самому «от и до», лучше выбрать другую разновидность крепежных элементов.

Обжимные

используются совершенно иначе, чем фитинги для пайки. Вместо газовой горелки и припоя в данном случае понадобится особое обжимное кольцо, которое в народе получило название «гайка».

Компрессионные

для медных труб применяют в сложных случаях, когда добраться до места соединения не представляется возможным.

Еще один вид фитингов для соединения труб, это пресс-фитинги

. Для использования таких соединений понадобится специальный, совсем не дешевый инструмент – пресс-машина.

Целесообразность установки и использования

Медные трубы имеют немало достоинств, чем и обуславливается их востребованность среди застройщиков. Вот только некоторые из них:

  • Даже после долгих лет эксплуатации такие трубы не выходят из строя. С течением времени они покрываются зеленоватым слоем окиси, но это нисколько не влияет на их прочностные характеристики.
  • Трубы непроницаемы не только для воды и влаги, но также и для газов;
  • В отличие от того же полипропилена совершенно равнодушны к ультрафиолетовому излучению;
  • Трубы из этого материала не боятся низких температур;
  • Медь является известным бактерицидным действием: можно не беспокоиться, что в трубах поселятся плесень, грибок, различные микроорганизмы.

Но, как и у любого другого материала, у меди имеются также и недостатки. К ним, в первую очередь, стоит отнести следующие:

  • Медь – это дорогостоящий материал, который не всегда можно себе позволить;
  • Медные трубы рекомендуется использовать только для относительно чистой воды без посторонних примесей;
  • Они относительно мягкие.

Делать вывод: хороший материал медь или плохой, было бы не правильно. Некоторые его достоинства перевешивают недостатки, а иногда какой-то из недостатков может перечеркнуть достоинства. Все зависит от конкретных условий и задач.

Так, например, мягкость материала в отдельном случае можно посчитать недостатком, а в другом она легко может превратиться в «гибкость», и это будет уже преимущество.

Во всяком случае, совершенно точно можно сказать одно: медное отопление и водоснабжение находит сегодня своих приверженцев и успешно используется на многих объектах.

Основные черты труб из меди для газа

Особенности газопровода из медных труб

Условия при использовании медных инструментов между собой при отделке труб газового снабжения различны по своим правилам и уставам от установки иных цепей снабжения. В случае, если необходимо их спаивание, то в таком случае лучше применять припой твердого типа, который плавится по воздействием высокой температуры. Но пайку мягкого типа, пожалуй, здесь невозможно использовать, потому что градусы при плавлении должны быть высокими, то есть более 600 градусов, что свойственно только при твердой пайке.

Вместе с этим при их соединении требуется использование специальных фитингов из меди, которые монтируются с помощью прессования (см. Пресс для прессовки труб). Если фитинги не желаете употреблять, тогда в таком случае диаметр трубопровода не должен превышать 55 миллиметров.

Возьмите на заметку! Муфты для соединения газопровода должны иметь окраску желтого цвета. Именно в этом случае невозможно использование коротких муфт, которые устанавливаются под воздействием высоких температур. Часто бывают случаи, когда необходимо соединить механизмы из медного сплава к трубам из стали. Присоединять их прямо друг к другу нельзя, потому что в процессе их соединения возникает реакция, которая ускоряет процесс коррозии. Поэтому между ними из разных материалов нужно проложить прокладки из резины, чтобы избежать прямого соприкосновения. Не забывайте, что при монтаже газопровода на опорах невозможно использование держателей из пластика. В данном случае лучше всего в качестве держателей применить такой материал, как латунь.

Зачем нужна труба медная в изоляции?

Несмотря на все достоинства, трубопровод из медных труб все же предполагает некоторые дополнительные расходы для еще более качественной работы.

Изолированный трубопровод из меди лишается одного главного недостатка металла – чересчур высокой теплопроводности. Особенно остро вопрос необходимости изоляции стоит, если планируется отопление или горячее водоснабжение из металлических труб. Теплоноситель в неизолированной системе может слишком быстро остывать, в то время как стенки трубопровода нагреваются слишком сильно и быстро, что также не вполне удобно.

Трубы в полимерной изоляции позволяют снизить теплопотери в системе отопления, но такие изделия достаточно дороги

Изоляция на медных конструкция обязательно нужна, если необходима скрытая проводка: трубопровод будет укладываться в штробах стен, а сверху маскироваться штукатуркой. Изоляция из вспененного полиэтилена (из каучука или термафлекса) будет решать сразу несколько проблем:

  • намокание штукатурки в месте прохождения магистрали отопления вследствие образования конденсата;
  • защита от постоянного воздействия поверхности трубы со штукатуркой;
  • предотвращение разрушения слоя штукатурки вследствие незначительного расширения трубы при нагревании.

Металлические трубы могут выпускаться с фабричной изоляцией, но стоимость таких комплектов будет значительно превышать цену обычных изделий. Более экономичным решением будет покупка отдельной изоляции требуемого диаметра и толщины.

Медная труба в изоляции подходит и для теплого пола. В данном случае полимерный слой будет защищать систему от постоянного механического воздействия и давления.

Как производятся медные трубы?

Различают два способа производства:

  • Бесшовный;
  • Сварной.

Производство бесшовной медной трубы более распространено. Суть изготовления заключается в холодном прокате заготовочной медной гильзы до нужного диаметра. Для этого:

  • Нагревают медную болванку и проделывают в ней отверстие на специальном стане – прошивном. Получают заготовочную гильзу. Размер болванки и гильзы зависит от желаемого диаметра будущего изделия.
  • Гильзу прокатывают на специальных станках, увеличивая диаметр до нужного размера. При изготовлении медной трубы большого диаметра болванку или гильзу могут нагревать несколько раз.

Производство сварной медной трубы проводится с использованием листового материала, который накручивают на заготовку нужного размера. В месте соединения стенок шов заваривают. Такой способ производства встречается все реже.

Эксплуатационные характеристики и физические свойства медных труб зависят от их дальнейшей обработки.

Различают отожжённые и неотожженные изделия.

  • Отожжённые медные трубы более пластичны. Их транспортировка и продажа осуществляется в бухтах. В одной бухте может быть до 50 м.
  • Неотожженные трубы продают прямыми отрезками. Они обладают большей жёсткостью в сравнении с трубопрокатом, который не подвергался тепловой обработке.

Диаметры газовых труб и их разновидности

Газопровод для частного использования в многоквартирном или частном жилом доме отличается от промышленного, который переносит по магистралям большой поток под высоким давлением. Для частного хозяйства используется газопровод низкого давления, для чего подходят трубы из стали.

Диаметр газовой трубы

Для использования в помещении или прокладки газопровода к частному дому подходят трубы по ½ или ¾ дюйма. Внутренний диаметр труб газопровода колеблется от 15 до 50 мм. Можно посмотреть полный список диаметров газовых труб в таблице, где представлены их значения в мм и дюймах.

Диаметр газовой трубы в квартире обычно не превышает значение в 3/4 дюйма, если установлен водонагревательный котел и газовая плита. Размер устанавливается при расчете пропускной способности и количества приборов, подключенных к сети. Для жилого помещения и бытового пользования большие диаметры не нужны внутри, а прокладываются снаружи, подключаясь к общему газопроводу на подходе к многоквартирному дому.

Выбор состоит не только в подборе диаметра, но и толщины стенки трубы, что зависит от внутреннего давления в газопроводе. Также играет роль место проведения газопровода – внутри или снаружи. Диаметр газовой трубы для частного дома и толщина стенок рассчитывается от суммарного потребления газа, количества приборов, наличия газового отопления и общей площади. Используется несколько видов труб разного диаметра, которые участвуют в разводке газопровода снаружи и внутри дома.

Какой вид труб для газа лучше?

Для бытового газопровода используют стальные или пластиковые трубы. Полиэтилен можно использовать только для газопровода с низким давлением и прокладывать только внутри помещения или под землей, чтобы избежать действия ультрафиолета, который разрушает пластик. При проведении под землей используют защитный короб. Стальные трубы – хорошая альтернатива для внешней надземной проводки, но они склонны к коррозии и не такие долговечные.

Газовые трубы полиэтиленовые диаметры которых также различные, поставляет производственная компания КазаньГидроПласт. В ассортименте есть ПНД трубы до 710 мм внешнего диаметра, а различная толщина стенок позволяет подобрать газопровода, который выдерживает давление до 20 атмосфер.

Диаметры газовых труб и их разновидности

Для подключения газопровода в квартиру или частный дом используются разные виды и диаметры газовых труб. На выбор влияет способ подключения и необходимая пропускная способность.

Здравствуйте, уважаемые читатели. Если есть газовая труба на кухне, нормы к ней предъявляются особые. Это и дистанции от поверхностей, и от бытовой техники. Также важен и грамотный монтаж газовых труб во всей квартире.

Выводы и полезные видео по теме

Пример установки медного газопровода в загородном доме:

Как опрессовать медную арматуру:

О преимуществах замены труб на медные:

Отечественный газопровод из медных труб – надежен и эстетичен. Считается одним из лучших вариантов установки в частном доме или квартире. Но, планируя установку медной конструкции, не забывайте о безопасности: если у вас нет опыта работы с трубами, лучше доверить установку специалистам.

Хотите поделиться своим опытом сборки медных труб? У вас есть ценная информация по теме статьи, которая может быть полезна посетителям сайта? Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы по интересующим и спорным вопросам, размещайте фото.

Источник – https://sovet-ingenera.com/gaz/mount/mednye-truby-dlya-gaza.html

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
