Канализация в квартире своими руками: устройство, схема, правила разводки

Монтаж отводных линий

Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:

Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
Ключи, отвертки, плоскогубцы.

Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.

К особенностям проведения монтажных работ можно отнести следующие моменты:

Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.

Наиболее важными участками системы являются:

Повороты.
Окончание внутренней системы.
Начала стояков.

В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.

Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.

Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.

Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.

Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.

Выбор материала водоотводного трубопровода

Сточные воды могут содержать в себе различные примеси агрессивных веществ и твердых механических частиц. В связи с этим к материалам канализационных трубопроводов предъявляются повышенные требования по твердости, прочности и антикоррозионным свойствам. К основным материалам, применяемым в канализации, являются:

• Чугун

• Различные виды пластиков (полиэтилен, поливинилхлорид, стеклопластик)

• Железобетон (для прокладки наружных участков большого диаметра)

В большой степени от того, из какого материала прокладывается трубопровод, меняются расценки на монтаж канализации в целом.

Это происходит из-за того, что стоимость монтажа канализации зависит от трудоемкости стыковки отдельных элементов трубопровода, способам подгонки и подрезки трубы, применяемым инструментам и оборудовании. Так наиболее дешевой оказывается прокладка пластикового трубопровода, где для обработки трубы не потребуется дорогостоящий инструмент, а стыки осуществляются при помощи резиновых манжет.

Но монтаж пластиковой канализации не всегда бывает технологически несложным. Когда прокладывается участок напорного водоотвода с контруклонами, стыковка трубы производится методом пайки. Данный метод требует применения специального инструмента и высокой квалификации исполнителя.

В случаях, когда производится монтаж чугунной канализации, цена прокладки зависит от диаметра трубы. Методы стыковки для чугунных трубопроводов всегда одинаковы – чеканка раструбов просмоленной ветошью. Производственную стыковку магистральных канализационных чугунных трубопроводов большого диаметра производят высококвалифицированные специалисты, при помощи профессионального технологического оборудования.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

полибутилен;
полиэтилен;
ПВХ;
полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

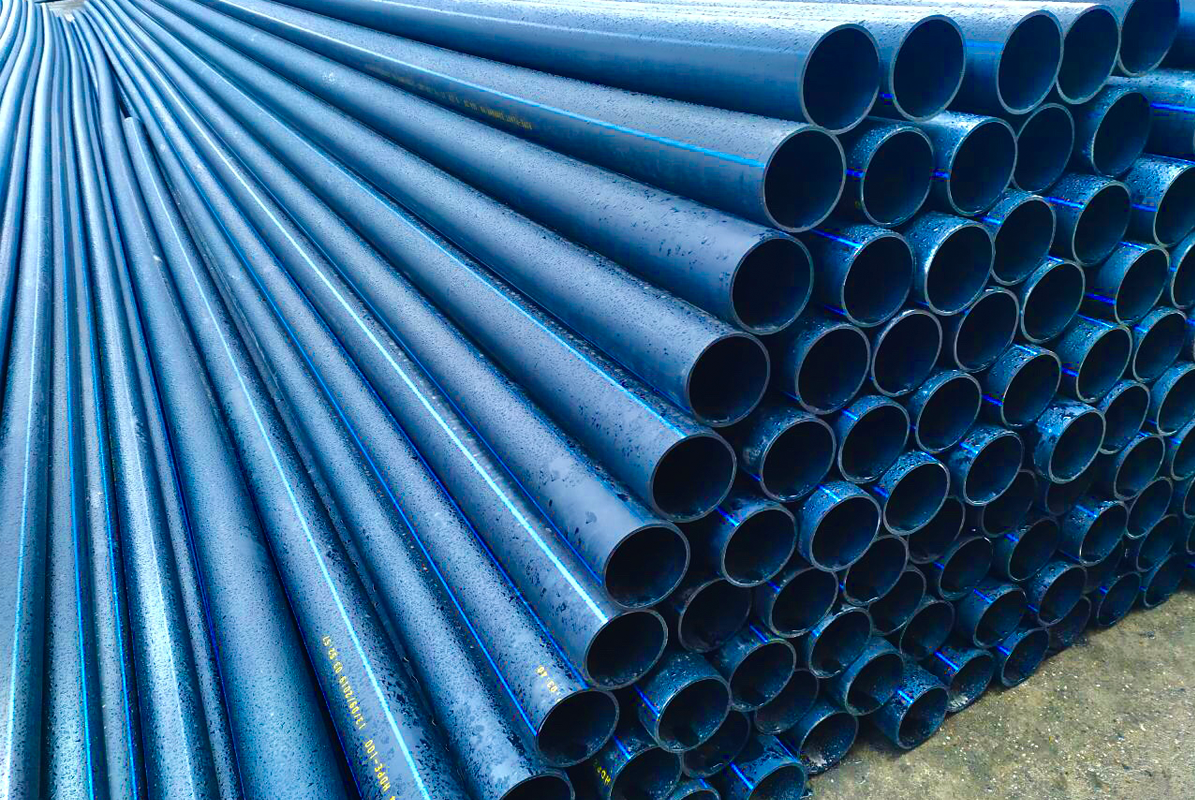

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга

Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Мне нравитсяНе нравится

Технические требования

Величина уклона трубы в зависимости от ее диаметра.

Во время проведения монтажных работ необходимо делать все в рамках таких технических условий:

Все канализационные трубы должны укладываться так, чтобы они имели определенный уклон, направленный в сторону слива. Оптимальным считается делать уклон канализационной трубы в 2-3 см на каждый метр длины.
Диаметр трубопровода должен иметь необходимую пропускную способность, чтобы выдержать слив со всей системы одновременно.
Чтобы во время эксплуатации не образовывались засоры, необходимо исключить в схеме подключения сантехники резких перегибов.
Обязательно сделать элементы, которые будут позволять время от времени проводить прочистку системы.
Нужно предусмотреть специальные вентиляционные узлы, которые будут выполнять роль отвода для газов.

Возьмите на заметку: в частном доме можно использовать канализационные системы не только самотечные, но и при наличии средств — принудительные, которые будут дополнительно оснащаться наносным оборудованием.

Правильный расчёт труб

Специалисты рекомендуют проводить расчёт диаметра труб до начала прокладки коммуникации. Для правильного расчёта необходимо изучить некоторые правила:

на самую удалённую точку в системе должен приходиться двухкратный показатель запаса напора воды;
если показатель сечения труб составляет 12 мм, то возможно возникновение такого явления, как турбулизация. Как правило, такое явление может проявляться на входе в стояк, однако, если коммуникация выполнена из узких двенадцатимиллиметровых труб, то турбулизация способна возникнуть в любой точке водопровода

Для того чтобы обезопаситься от этой проблемы специалисты рекомендуют устанавливать трубы, показатель сечения которых составляет 12 мм;
от количества соединительных узлов зависит общий показатель давления в системе и, соответственно, напор воды
Очень важно запомнить, что единица запорно-регулирующей арматуры или соединительных фитингов отнимает приблизительно 0,15 атмосфер;
ПП коммуникация, диаметр которой составляет 16 мм, имеет потери давления, равные 0,05 атмосфер на 1 метр трубопровода;
минимальное давление, которое допускается в процессе эксплуатации водопроводной коммуникации должно быть не ниже, чем 0,3 атмосферы;
особое внимание рекомендуется обратить показателю давления воды на входе. Этот параметр необходим для расчёта показателя давления для крайних точек коммуникации.

Многие люди отдают предпочтение разводки водоснабжения, которая выполняется с использованием трубы, имеющей показатель сечения 20 мм. В такой конструкции присутствуют отводы с сечением 16 мм. Эта система позволяет снизить потери давления.

При последовательной разводке удастся сэкономить на материалах, но в такой системе возможны перепады давления

Тестирование канализационной системы

Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.

Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют, благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб относительно высоты. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.

Устройство канализации в квартире представлено следующими элементами:

вертикальный стояк. Обеспечивает связь между квартирной горизонтальной разводкой и внешней подземной сетью;
горизонтальная разводка (лежак);
соединительные элементы — углы, тройники, крестовины и т.п.;
сифоны — изогнутые элементы, образующие гидрозатвор и расположенные непосредственно под выпускной гарнитурой каждого сантехнического устройства, подключенного к водопроводу на кухне, в ванной или туалете и.

Предлагаем ознакомиться Разводка светильников для натяжного потолка

Вся канализация состоит из труб, установленных определенным образом по заданной схеме. Особенностью системы является естественное перемещение стоков (безнапорная сеть). Большинство трубопроводов пустые и заполнены канализационными газами, представляющими определенную опасность в санитарном и физическом смысле.

После подключения нового прибора диаметр трубы увеличивается

При проектировании канализации важно избегать участков, в которых трубы будет поворачивать на 90 градусов. Соединения рекомендуется скруглять по направлению течения

Для этого используется фасонина с поворотами на 15, 30, 45 и 67 градусов.

Тройник с отводом на 45 градусов

Для прочистки забитой канализации необходимо предусмотреть ревизионные люки, которые ставят на стояках, и каждые 10 метров на участках прямого уличного трубопровода.

Крышка ревизии на стояке

Внутреннее пространство канализации должно сообщаться с атмосферным воздухом. При залповом сбросе воды, например, в унитазе, в трубопроводе создается область пониженного давления, или по-другому, вакуум. Так как пустота тут же стремится заполниться веществом, может быть нарушена герметичность гидрозатворов, установленных на сифонах. В результате уровень воды в них падает, и канализационный воздух проникает в помещение.

Диаметр сточной части стояка должен быть равен диаметру вытяжной части. Выходящая на крышу фановая труба должна отстоять от ближайших окон на 4 метра.

Всю сантехнику надо подключать через гидрозатвор, препятствующий проникновению канализационного воздуха в помещения.

Канализационный гидрозатвор – в нем всегда остается вода Все части трубопровода должны идти прямо, не уменьшая угол наклона труб. Для этого делают разметку красящими нитями. Некоторые компании рекомендуют делать угол наклона до 15 см для труб диаметром 50 см и меньше. По описанным выше причинам поступать так не стоит.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Схема и процесс монтажа

Стандартная схема канализации в частном доме. (Для увеличения нажмите)

Схема обустройства канализации в частном доме (особенно, если он на сваях) сильно отличается от тех, которые используют в квартирной новостройке.

В частных домах системы более простые и имеют меньшее количество подключений.

Для создания канализации потребуются такие элементы, как:

вентиляционный клапан;
канализационные пластиковые трубы, они соединят сантехнику с основной линей;
канализационный стояк;
специальные соединители и переходники.

Чтобы правильно выбрать трубы для монтажа, следуют таким рекомендациям:

использовать для отвода стока унитаза стоит трубы диаметром 110 мм;
чтобы подключить такую сантехнику, как ванны, раковины и душевые, будет достаточно заготовок 50 мм шириной;
что касается выпусков, то минимальный размер труб в таких случаях должен составлять 110 мм в диаметре.

Его устанавливают по заранее приготовленной схеме разводки. Происходит этот монтаж последовательно начиная от самой нижней точки, укладывая все трубы раструбом вверх.

Уже во время монтажа в стояк будут включаться тройники, которые в дальнейшем будут обеспечивать легкий доступ к участкам, где возможно появление засорения. По мере прокладки основного стояка осуществляется монтаж всех отводных линий, располагающихся горизонтально.

Обратите внимание: установка ревизии должна осуществляться в самом начале стояка и в конце каждой разводки, как этого требует СНиП. В случае, когда канализация состоит из достаточно длинных прямых участков, то такие ревизии нужно устанавливать через каждый 10 м.

Важность правильного проектирования

Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.
