Какой алмазный диск на штроборез лучше выбрать для резки бетона, железобетона, камня

2 GRAFF

Следующую модель часто обходят стороной, обращая вниманеи на более известные бренды. И совершенно зря, т.к. алмазный диск от GRAFF, является примером лучшего сочетания высокого качества и самой привлекательной цены.

Стоят диски гораздо дешевле европейских или японских аналогов, а по качеству им практически не уступают. Их главный недостаток – узкое абразивное кольцо. Именно на него производится напыление алмазной пыли, и многие думают, что чем оно толще, тем лучше. На самом деле, секрет долговечности кроется в плотности этого напыления, а не в ширине кольца, и вот с этим у производителя все в порядке.

Швонарезчик

Один из множества аппаратов резки бетона является швонарезчик. Это профессиональная, дорожно-строительная техника, которая повсеместно используется для резки бетона и асфальта.

Но основная его задача – нарезать деформационные швы в бетонных полах, отсюда и такое название агрегата.

Их используют также для вскрытия бетонных и асфальтовых оснований, демонтажа железобетонных перекрытий. Удобен для вырезания приямочных разрезов.

Эти агрегаты существуют на бензиновых, дизельных двигателях и питающиеся от сети 220 и 380 вольт. Могут быть соответственно однофазными и трёхфазными.

Аппараты обеспечены устройствами, регулирующими глубину шва. Диаметры дисков от 350 до 1500 мм. Обязательно в комплекте имеется бак для подачи воды.

Особенности и порядок резки по бетону

Перед тем как резать бетон, необходимо определить тип строительного материала, особенно если вы используете УШМ с диском. Поэтому сначала уточните толщину обрабатываемой поверхности. Если глубина реза составит порядка 10 см и более, то алмазный круг по бетону, скорее всего, наткнется на арматуру, поэтому нужно выбрать более прочные отрезные диски.

Также учитывайте следующие рекомендации:

Базальт и кварц быстро притупляют диск.
Чем больше фракция наполнителя, находящегося в бетонной плите, тем медленнее будет выполняться резка.
Чем меньше инструмент для ручной резки, тем меньшей мощностью он будет обладать.
Для свежего и твердого материала нужно использовать разные диски для резки бетона.
Перед началом работы необходимо произвести пробный надрез, глубиной не более 1 см. Это необходимо для того, чтобы оценить работу оборудования.
При выполнении сухой резки, в перерывах между резами, вытаскивайте диск из агрегата, чтобы охладить его быстрее.
При использовании любого оборудования, обязательно надевайте защитную маску-респиратор, очки и перчатки.
Для идеально ровных, круглых отверстий в бетоне используйте специальные алмазные коронки.

После подготовки и проверки оборудования выполните несколько простых шагов:

Наметьте линию, по которой будет осуществляться надрез. Чтобы упростить себе работу, закрепите вдоль линии реза деревянные бруски. Благодаря этому диск или пилу не будет «носить» из стороны в сторону и вы, случайно, не сделаете надрез глубже, чем нужно.
Включите оборудование и произведите тестовый надрез.
Продолжайте работу, погружая оборудование на нужную глубину (бруски снимите).

Параметры дисков

Размеры алмазных дисков регламентируются соответствующим ГОСТ. Выглядят они так:

Наружный диаметр составляет от 50 до 500 мм. В интервале от 50 до 200 шаг между соседними размерами равен 25 мм, а от 200 до 500 — 50 мм соответственно. Обычно для обработки бетона используется диск с диаметром от 115 до 500 мм.
Внутренний диаметр или посадочное значение равно 12—76 мм. Для резки простого или армированного бетона оптимальным вариантом является круг с показателем от 20 мм и больше.
Высота — толщина тела диска составляет от 0,15 до 2, 4.
Толщина алмазного слоя в радиальном направлении — от 5 до 10 мм.

Регламентированное соотношение параметров гарантирует надежность и прочность изделия. При этом внутренний диаметр или высота могут не вписываться в стандарты.

Маркировка изделий включает в себя три цифры, которые обозначают ключевые параметры:

рабочий диаметр;
толщину;
посадочный диаметр.

Диски бывают мягкими или твердыми в зависимости от твердости их связующего вещества. Они предназначены для обработки разных типов поверхностей.

Стоимость и самые распространённые фирмы

Стоимость инструмента колеблется в широких пределах. Зависит она от таких показателей:

Бренд.
Размер.
Функциональность.
Качество обработки.
Назначение.

Покупая профессиональный алмазный диск от известного бренда, вы будете уверены в том, что на протяжении всей смены оборудование не перегреется. Самыми распространёнными марками являются:

Intertool.
Matrix.
Distal.
Bosch.

Круг среднего класса, который выпустила фирма Хилти, позволяет обрабатывать железобетон и бетон. Продукция этой фирмы имеет высокую прочность, и износостойкость довольно надёжная. Отличаются приличным качеством отечественные марки Спарта, Центроинструмент, ЗУБР.

Стоимость насадок

Наимено-вание, произво-дитель	Тип, назначение	Метод резки	Макси-мальная частота оборотов вращения	Тол-щина, мм	Поса-дочный диаметр, мм	Диаметр диска, мм	Цена, рубли
Спец, Китай	Алмазный отрезной сегменти-рованный диск	сухая	6600	2,4	22,23	230	825
Хилти DC-D	12250	2	125	630
Jet Norton Granit, Польша	Сплошной с волнистой турби-рованной кромкой, допускается резка железобетона	13300	2,2	115	430
Metabo, Германия	Диск алмазный сплошной, с кромкой наваренных алмазов	мокрая	12200	2,15	125	425
Keos Professional, Южная Корея	Сегменти-рованный, с высокой частотой зубьев	Оба способа	—	3,2	25,4	230	9560
Энкор Эксперт, Россия	Турби-рованный, для резки железобетона	сухая	12900	2,2	22,23	125	710
Итерсколар Эра, Китай	С турбо кромкой с концентра-цией алмазов более 30 %	6600	2,5	230	1140
Bosch Best for Concrete, Германия	Алмазный круг для шлифования толстых слоев бетона	—	—	4,5	125	11200

Разновидности инструмента

Для резки бетона или железобетона используют такое оборудование, как:

стационарный станок;

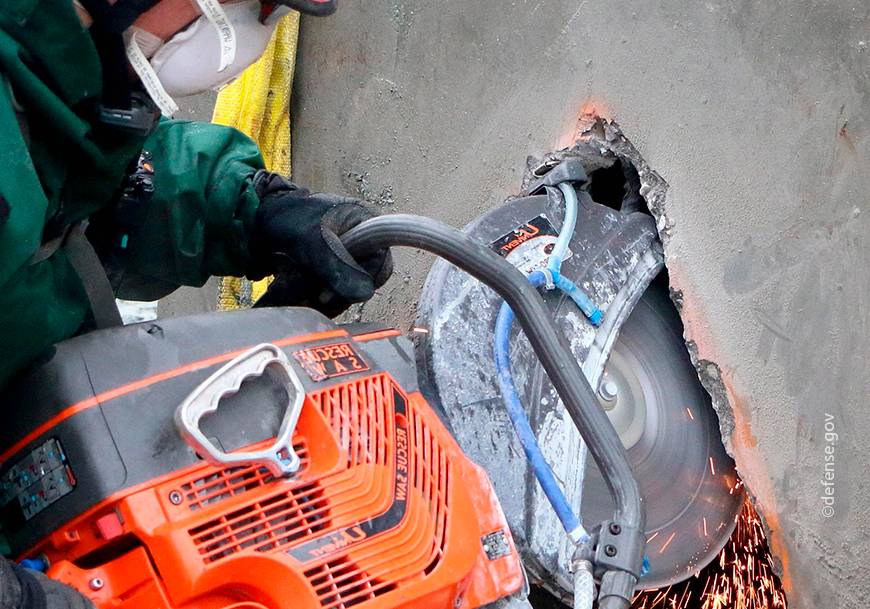

бензорез;
штроборез;
болгарка.

Диск крепится к оборудованию. Круги отличаются по количеству алмаза на единицу площади, качественному показателю этого элемента, конфигурации рабочей кромки.

Круги подразделяются по нескольким категориям. Далее подробно будут рассмотрены отрезные диски по бетону и шлифовальные.

Отрезные диски

Эта категория алмазных кругов подразделяется на несколько видов.

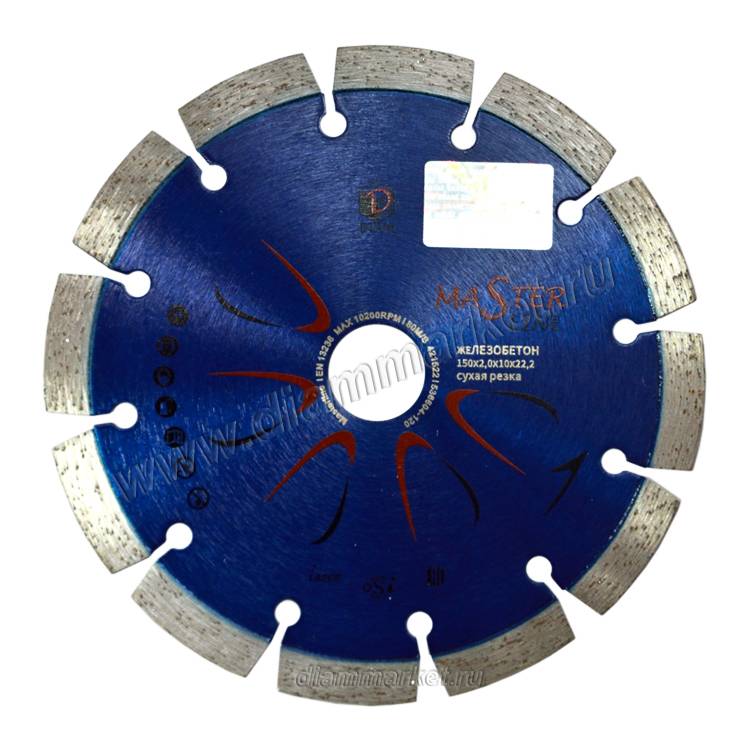

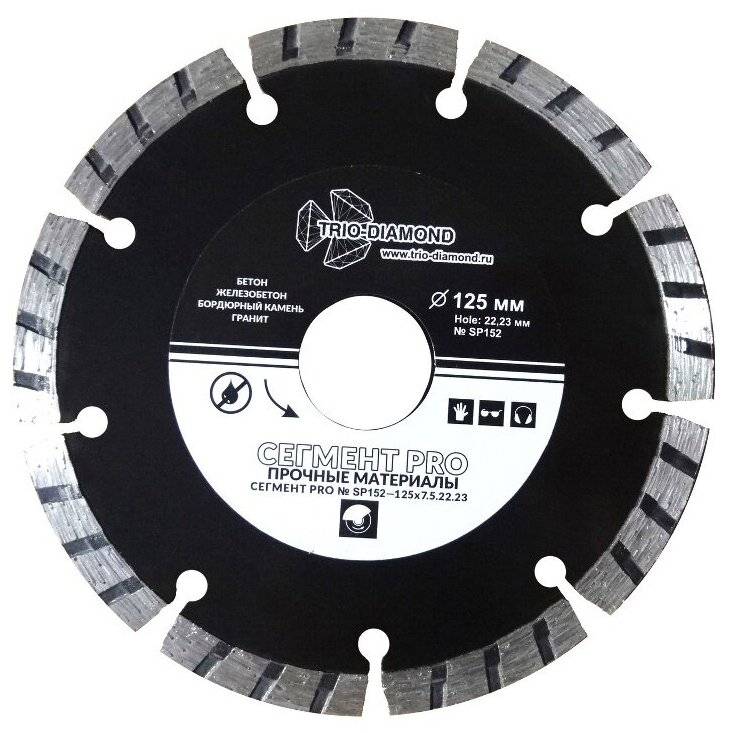

Сегментные диски для сухой резки используются вместе с ручными инструментами:

болгаркой;
штроборезом.

Контур на основании сегментного круга размещен в виде нескольких секторов, между ними находятся радиальные сквозные пазы. Диски нагреваются при резке, пластины же испытывают большие нагрузки. Прорези нужны для снятия напряжения в резцах, удаления отходов, компенсации линейного расширения и отвода тепла. Чтобы лучше распределить ударные нагрузки, используйте радиусную расточку на конце технологической прорези.

Отдельной разновидностью сегментных кругов являются алмазные инструменты по свежему бетону. Сегмент имеет особый состав, благодаря которому бетон можно резать в течение 2 суток после застывания. Алмазный слой обычно напыляется прямо на тело без связующего сплава.

Вторая разновидность отрезных дисков — это цельные. На них нет сегментов, напряжение распределяется с помощью радиальных отверстий. Они нужны, если бетон режется с водяным охлаждением. Мокрая обработка выполняется на стационарном оборудовании, которое может подавать охлаждающую жидкость.

Следующий вид отрезных кругов — это специально для железобетона. Их конструкция является сегментарной, но при этом в зубцах имеется больше алмазов. Помните, что железобетон самостоятельно резать сложно, поскольку болгарка нагревается быстро и пыль попадает внутрь машины, соответственно, нужен специальный защитный двигатель. Ручным инструментом железобетон можно резать за один проход максимум на глубину до 10 см, затем болгарка отключится.

Турбосегментные отрезные круги являются цельными, они охлаждаются благодаря своей волнообразной поверхности. Они дорогие, но имеют расширенный функционал и длительный срок эксплуатации. С их помощью можно резать не только бетон, но и железобетон, но только если диаметр арматуры не превышает отметку в 10 мм.

Шлифовальные алмазные круги

Благодаря шлифовальным кругам бетон обрабатывается для выравнивания пола, прежде чем будет наноситься декоративное покрытие. Рабочим инструментом является болгарка или машина для шлифовки. Особенностью таких инструментов является то, что алмазный режущий слой находится на конической кольцевой поверхности, выступающей по краю (чашки).

Круг для механической обработки полов оснащен несколькими шлифовальными чашками, а между ними находятся борозды для отведения пыли.

Второй тип инструмента для бетонных конструкций — шлифовальные алмазные диски. С их помощью бетон шлифуют при необходимости выравнивания пола.

https://youtube.com/watch?v=KRptK99rOWI

Как правильно выбирать изделие

Первое — материал обработки. Простой бетон обычно обрабатывается сегментным диском для сухой резки. Но если бетон новый, она имеет высокий уровень абразивности, и круги будут быстро «съедаться». Поэтому в таких случаях рекомендуется брать более широкие диски.

По сравнению с молодым старый бетон более прочный, для него выбирайте изделия с умеренной толщиной. Если в нем присутствуют кварцевый песок или базальт, то обрабатывать такой материал лучше всего изделием, в котором алмазные пластины припаяны серебром к основанию. Для резки гранита или усиленного железобетона лучшие выбирать «мягкий» вариант, с помощью которого можно сделать отверстия в бетонных перекрытиях, оконных или дверных проемах.

Следует учитывать и метод резки. Использование мокрой технологии помогает избежать таких проблем, как:

Следующий фактор, который нужно учитывать — это условия работы. Так, в домашних условиях лучше всего выбирать изделия оптимальным соотношением качества и цены, благодаря которым можно обрабатывать бетон и железобетон среднего армирования. Если их использовать не очень часто, то они могут прослужить долго при условии отсутствия перегрузок.

А профессиональные диски предназначаются для постоянного применения, они долговечны и имеют высокую износоустойчивость. Приобретать такие диски нужно строго по их назначению. Так, если они предназначаются для мрамора, то ими нельзя резать бетон.

Выбирая тот или иной диск, учитывайте глубину реза, а также то, с каким оборудованием вы планируете работать.

Чем глубже будет резка, тем больше должен быть диск по диаметру. Также нужно помнить, что если на оборудовании закрепить очень большой круг, то его линейная скорость будет крайне высокой, это приведет оборудование к износу. А если круг будет очень маленьким, то он будет нагреваться и пробуксовывать.

Если вы используете мощные стенорезные машины, то нужно приобретать специальные алмазные дисковые пилы, наружный диаметр которых составляет около 1200 мм. А модели с рабочим диаметром до 400 мм используются для обработки фундаментных блоков или бетонных элементов.

Штроборез работает по аналогии с болгаркой, но бетон в данном случае обрабатывается посредством сразу двух алмазных дисков. При работе регулируется ширина и глубина реза. Диаметр составляет от 110 до 365 мм в зависимости от глубины паза. Благодаря дискам по железобетону и мощным штроборезам можно сделать пазы для коммуникаций быстро и качественно по сухой технологии.

Насадки и диски по бетону для болгарки

Каждый инструмент, применяемый совместно с угловой шлифовальной машиной (УШМ), предназначен выполнять операции, на которые рассчитан. Правильный выбор способствует эффективной и безопасной работе с дисками и насадками.

Отрезные диски

Для работы с бетоном пользуются алмазными отрезными кругами. Это диски из прочной закаленной стали с алмазным напылением на режущей части.

Такие насадки различаются следующими конструктивными особенностями:

Режущей кромкой. Она бывает сплошной или с различными прорезями. Сегментирование повышает эффективность воздушного охлаждения при работе.
Зернистостью алмазного покрытия и способом напыления. Самые надежные способы с применением лазерной сварки и термического соединения. Напайка серебром позволяет работать только с водяным охлаждением. Алмазная кромка, закрепленная гальваническим способом, разрезает только мягкие природные камни.
Внешним диаметром круга. Устанавливать следует диски подходящего размера. Работать без защитного кожуха не только опасно: увеличенный размер насадки приводит к преждевременному износу редуктора.

Разрезать материал алмазной оснасткой можно только по прямой. Криволинейное пиление повышает нагрузку на режущую кромку, вследствие чего алмазы разрушаются.

Шлифовальные диски по бетону

Бетон шлифуют для устранения дефектов покрытия. Используют алмазные круги, у которых высокая абразивная способность, большой рабочий ресурс. Иногда алмазными называют диски с твердосплавным напылением, характеристики которых ниже. Эффективность работы определяется во многом зернистостью рабочей поверхности.

В зависимости от концентрации алмазов различают диски для шлифовки бетона:

с зернистостью 40-80 (для предварительной обработки);
с показателями 100-120 (для выравнивания поверхности);
с зернистостью 180-240 (для полировки).

Инструмент представляет собой стальной круг с напаянными сегментами. На них специальной связкой закреплен алмазный порошок. Она удерживает алмазы от разрушения центробежной силой, которая возникает при вращении.

Обозначения на дисках состоят из 2 или 3 чисел. Первое число указывает на внешний диаметр, второе — на размер посадочного отверстия. Третье число не всегда присутствует, им обозначают толщину. Для шлифовального инструмента этот параметр не играет большой роли.

Зачистные и обдирочные насадки

Такие насадки выглядят как чашки или круги. Выделяют шарошки и алмазные диски. По окружности шарошек расположены витые металлические щетки. Ими обдирают металл и камень. Диаметр проволоки различается в зависимости от назначения (обдирка или зачистка).

Назначение угловой шлифовальной машины

Особенность машины состоит в способности обрабатывать не только ровные поверхности, но и фаски. Это достигается благодаря угловому размещению рабочего диска.

Аппарат универсальный, применяется для выполнения многих работ:

Основная операция, для которой предназначена УШМ, — шлифование. Используются широкие шлифовальные круги. Обработка торцов эксцентриковой шлифмашиной сложная, а для «болгарки» доступная. Поверхность шлифуют с водяным охлаждением или без него.
Полирование «болгаркой» также возможно. Для этого пользуются специальными полировальными дисками с алмазным напылением.
Еще одна операция, которую выполняют болгаркой, — рез. Агрегат мало приспособлен для работы с материалами большой толщины. Бетон или толстый камень следует резать специальными станками, имеющими водяное охлаждение рабочего круга.
УШМ легко очищает поверхности, удаляя при помощи обдирочных насадок грязь, краску, мастики, клеи, строительные смеси.

«Болгарку» можно использовать вместо штробореза. Отрезным диском прорезают канавки под электрический кабель, трубопроводы.

Сфера применения

Диски могут выполнять следующее:

резать армированный бетон;
выполнять штробирование под коммуникации;
шлифовать бетонный пол.

Чтобы поверхность получилась идеально ровной, диск нужно выбирать правильно, это сэкономит ваши деньги и уменьшит трудозатраты.

Диск представляет собой круг из металла с небольшой толщиной, на его кромках расположены режущие алмазные пластины. Они сделаны из промышленных молотых алмазов, впрессованных в связующее вещество:

твердый сплав;
титан;
сталь.

Пластины прикрепляются к диску посредством лазерной сварки или припаиваются серебром. Чтобы режущий инструмент прослужил дольше, его соединяют с металлическим основанием посредством порошковой пайки. Когда режущая часть диска заточена, его можно использовать по назначению.

Функционал инструмента

В зависимости от цели диск для болгарки по бетону изготавливается цельным или делится на отдельные сегменты. Деление рабочей поверхности на сегменты способствует повышению интенсивности охлаждения инструмента при работе. Сама режущая кромка может изготавливаться из алмазной крошки разной зернистости с различными связующими элементами. Играет роль ещё технология выполнения режущего слоя.

Способы технологического крепления режущих сегментов к стальной основе, а также соответствующее функциональное назначение дисков:

напайка серебряным припоем, инструменты применяются при резке бетона в мокрой среде, за счёт чего их поверхность быстро охлаждается, не отслаивается от основы;
лазерная сварка, позволяющая получать отрезные круги высокой надёжности, которые можно применять при резке железобетонных конструкций, мрамора, гранита без увлажнения;
термическое напыление по связующему реагенту или геометрическое замыкание, которое даёт возможность использовать круги при мокрой и сухой резке бетона.

В зависимости от того, каковы размеры разрезаемых бетонных изделий и какие модели болгарок будут использоваться, алмазные диски изготавливаются промышленностью различными диаметрами.

Диски для болгарки по металлу

Наиболее распространены для УШЛ отрезные диски по металлу. Они выпускаются многими производителями, характеризуются доступной ценой и по обыкновению окрашены в синий цвет. В кругах для болгарки, предназначенных для резки металла, в качестве абразивного материала применяется корунд или его синтетический аналог – электрокорунд, что соответственно обозначается на товаре буквами А и AS .

Чтобы такой расходник прослужил долго, следует выбирать диск на бакелитовой связке с двумя армирующими сетками. Для резки черных металлов подходит круг, в котором в качестве абразива применен обычный корунд. Для работы с цветными металлами лучше взять диски для болгарки по металлу с абразивом в виде крупных частиц. Для нержавейки больше подойдет отрезной диск по металлу для болгарки с белым электрокорундом.

По толщине отрезной диск для болгарки может иметь параметры от1 до 3,2 мм. Более тонкие диски целесообразнее использовать в небольших болгарках, а для более мощных УШЛ лучше приобретать расходники толщиной 2-2,5 мм. Выбор толщины также зависит от материала, который надо порезать. Для помощи покупателям вся полезная информация о составе, размерах и прочих параметрах нанесена на лицевую сторону отрезного круга.

Сравнительные характеристики алмазных дисков

Смотрите характеристики продуктов в таблице, чтобы определиться с выбором:

Название	Посадочный диаметр, мм	Толщина круга, мм	Диаметр круга, мм	Вес алмазного диска, грамм	Страна производитель	Цена в рублях
DIAM CERAMICS 000211	22.2	1.6	180	300	Россия	От 745
Di-Star 1A1R Hard Ceramics (11120048015)	25.4	1.6	200	360	Украина	От 1500
KEOS DBP01.115	22.2	1.4	115	120	Южная Корея	От 1310
Diam Granite-Elite 000202	25.4	1,6	250	645	Китай	От 2673
MESSER 01-26-230	22, 23, 25.4	1.6	230	600	Россия	От 4256
MESSER 01-61-126	22.2	2.8	125	160	Россия	От 1609
Hilberg Super Metall 520350	20, 25.4	2.7	350	1194	Россия	От 7161
БИЗОН 0515001	22.2	2.2	230	660	Россия	От 575
ПРАКТИКА 030-771	22.23	3	150	170	Россия	От 1290
GRAFF GDD 18 350.10	20	3.4	350	700	Беларусь	От 7161
BOSCH 2608603241	22.23	2	150	2180	Германия	От 7483
HUSQVARNA 5748362-03	25.4	2.4	230	1710	Швеция	От 16300

Тип оборудования	Диаметр, мм	Оптимальный метод резки бетона
Наружный	Посадочный
Ручной резак	300-400	25,4	Оба способа
Режущая машина	500	60	С непрерывной подачей воды
Болгарка или штроборез	115-230	22,23	Сухая резка
