Как установить автоматический выключатель: пошаговый инструктаж по установке

Как производится расчёт вводных автоматов

Вводный автомат подбирается согласно суммированию токов. Простыми словами, сначала нужно высчитать мощность всех потребителей электричества в доме, а уж затем определить, какого номинала ставить автомат на вводе.

Чтобы правильно рассчитать мощность вводных автоматов, следует учитывать:

  • Номинальный ток, сечение электропроводки и подключаемую нагрузку. Если вводные автоматы не будут соответствовать данным параметрам, то это приведёт к их срабатыванию вследствие перегрузки.
  • Максимальный ток короткого замыкания. Есть такой параметр у автоматических выключателей, как максимальный ток КЗ. Это тот допустимый предел тока, который возникнет в электропроводке. Следовательно, автомат должен быть рассчитан на то, чтобы отключить подачу электроэнергии вовремя, не дав проводам сгореть или подплавиться.
  • Мощность. Здесь важна общая нагрузка на автоматический выключатель. Если после расчётов оказалось так, что мощность всех электроприборов в доме составляет порядка 8 кВт, то понадобится вводный автомат не менее чем на 10 кВт.
  • Схему питания. Любой вводный автомат выбирается согласно количеству фаз. Для однофазной электросети используют однополюсные и двухполюсные автоматы, для трехфазной электросети, трёхполюсные и четырёхполюсные вводные автоматы.
  • Тип заземления.

Рассмотрим более подробно на сайте elektriksam.ru, как выбрать вводный автомат на весь дом или квартиру.

Правила безопасности при установке устройств защиты

Работа электрика связана с опасностью поражения электрическим током

Поэтому большое внимание стоит уделять технике охраны труда. Правила безопасности предписывают:

Электромонтажные работы нужно выполнять с полным снятием напряжения. Желательно обесточить весь щиток, чтобы случайно не дотронуться до токоведущих частей или не сделать короткое замыкание. Дома соблюсти данное условие в большинстве случаев нетрудно.
Нельзя в качестве заземления использовать металлические трубы (например, отопления или водоснабжения), арматуру в стенах и другие, не предназначенные для этой цели конструкции. Иначе можно получить удар электрическим током.
Для подсоединения проводов нужно использовать заводские шины или клеммы: по ПУЭ соединение и наращивание жил скруткой запрещено.
По правилам замену или установку автоматов должны выполнять два человека, один из которых будет наблюдающим

Особенно это важно соблюдать при неполном снятии напряжения: когда рядом расположены токоведущие части.
При включении автоматов, необходимо отворачивать глаза от щита в сторону. Это при возникновении короткого замыкания поможет защитить их.

Наличие сетевого напряжения можно проверить следующими инструментами:

  • вольтметром (мультиметром);
  • двухполюсным индикатором;
  • индикаторной отверткой;
  • При отсутствии вышеперечисленных приборов можно использовать лампу на 220 В, вкрученную в патрон с двумя подсоединенными проводами.

Есть случаи, когда полностью снять напряжение нет возможности: правилами допускается работать вблизи токопроводящих элементов. Тогда следует токоведущие части прикрыть диэлектрическим (непроводящим) материалом, например, сухим картоном, листом текстолита.

УЗО отключает напряжение при наличии замыкания на землю. Но если прикоснуться к фазе и нулю, то устройство не сработает. При самостоятельном монтаже автоматов нужно всегда соблюдать схему и технику безопасности. Устанавливать УДТ и автоматы лучше доверить лицам с соответствующей группой электробезопасности и имеющим допуск на проведение данного вида работ.

Выбор приборов защиты, в зависимости от сечения провода

Не стоит забывать, что автоматический выключатель защищает от перегрузки именно линию, а не подключаемые к ней устройства. Выбирая автомат для отходящей линии, используйте номинал, ниже максимальной нагрузки провода. Вот небольшая табличка, которая поможет при подборе:

Сечение медного провода, мм2Номинал автоматического выключателяДопустимая подключаемая мощность
1.516 А3.5 кВт
2.525 А5.5 кВт
4.032 А7.0 кВт
6.040 А8.8 кВт

В таблице указаны усредненные значения, просчитанные с запасом. Более точные параметры рассчитываются для каждой линии индивидуально, в том случае, если в этом есть необходимость.

Как снять автомат с рейки

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.

Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.

Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.

Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.

Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.

Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.

Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.

Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.

Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.

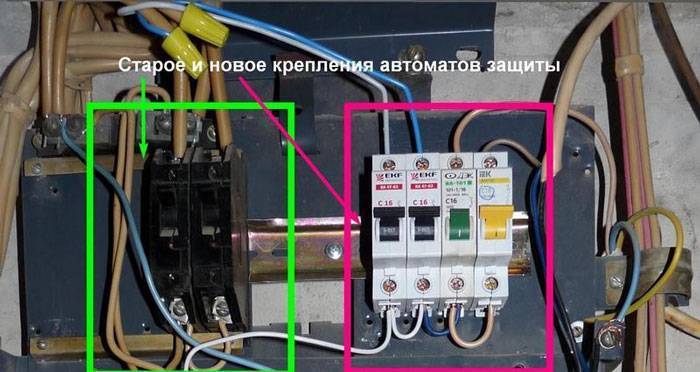

Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.

За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.

Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.

Схема Подключения Автоматов

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев. Белая — фаза, который соединяется с ближайшим автоматом в верхней части. Оголенный конец должен немного выступать за пределы автомата, а защищать их должен диэлектрический корпус, надеваемый поверх выключателя. установка и подключение автоматов


Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы.

Четырехполюсные автоматы подключаются в трехфазную сеть как вводные автоматы, где фазы используются как отдельные линии сети с индивидуальными элементами нагрузки.

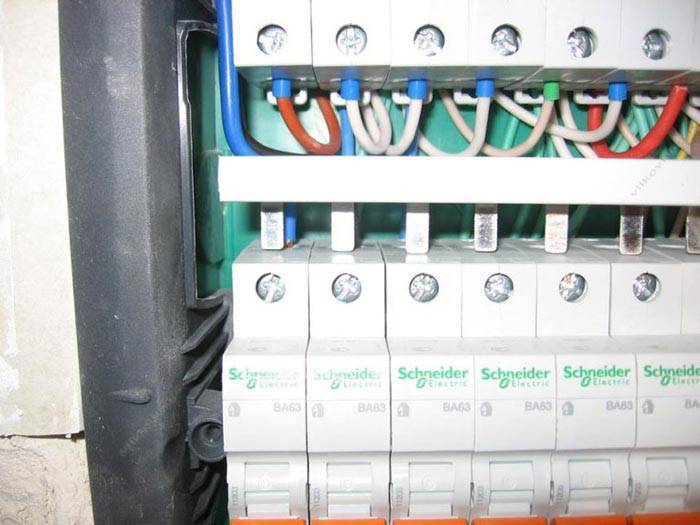

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Они бывают разных размеров, в том числе и под два автомата.

Как вариант, вместо скруток можно применить соединение жил проводов сжимами с изолированными корпусами

Коль проводка скрытая, то обратите внимание на первый тип, а если открытая — то на второй


Подробно о простой схеме Рассмотрим подключение УЗО с автоматами на простой квартирный щит. Для этого используется специальное обжимное устройство, купить которое можно в магазинах электрики.


Электропроводка как разделить на группы. Электропроводка своими руками

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам

Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
  • Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

С какой стороны подключать автоматический выключатель

Согласно требованиям ПУЭ, питающие кабели должны подключаться к неподвижным контактам защитных и коммутирующих устройств. С этой же целью, а также по причине унификации большинство производителей электрооборудования также стремится размещать выводы в верхней части устройств.

Если исходить из законов электротехники, то совершенно безразлично, к какой части коммутирующего устройства подведено питание. Другое дело, когда автомат в щитке выключен, и любой электромонтер будет уверен, что на нижних клеммах напряжение отсутствует, а с верхними нужно быть осторожным.


Устройство автомата

Обратите внимание! Соблюдение этого правила значительно снижает риск ошибок и вероятность удара током. Некоторые производители могут поставлять аппаратуру с другим расположением клемм, но подключение питающего кабеля все равно нужно делать вверху

Меры безопасности

Разводку электрощитка нужно выполнять, только отключив его от электросети. Монтаж производится, согласно составленной схеме, отклонение от нее, с большой долей вероятности, вызовет короткое замыкание.

Обязательно необходимо соблюдать полярность проводов, маркировка кабеля существенно упрощает эту задачу:

  • провод черного цвета соответствует фазе;
  • голубого – нулю;
  • желто-зеленого – заземлению.

Без УЗО невозможно обеспечить защиту необходимого уровня, поэтому их устанавливать обязательно.

Придерживаясь перечисленных выше мер безопасности и зная, как подключить автомат в щитке, вы сможете выполнить любую модернизацию электропроводки в доме.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Установка УЗО и автоматов в щитке

УДТ и автоматические выключатели устанавливают в электрический щит. При этом электрощит должен быть рассчитан на необходимое число модулей. Но лучше приобретать электрощит с запасом, чтобы осталось место для установки дополнительных автоматов или устройств автоматики, например, контакторов, реле времени.

Монтажные работы с автоматами выполняются с использованием стандартного набора инструментов электрика, включающего:

  • кабелерезы (кусачки);
  • плоскогубцы, круглогубцы;
  • набор отверток («+» и «-»), торцовых и рожковых ключей;
  • нож;
  • маркер, рулетка;
  • индикаторную отвертку или мультиметр, двухполюсный индикатор.

Для установки самого щита понадобится перфоратор. Вместо ручных отверток удобно использовать аккумуляторные аналоги с различными наконечниками или шуруповерт. Это значительно ускорит рабочий процесс.

Из материалов понадобятся: гребенка или кабель на перемычки, кембрик и изолента. Возможно, также потребуется дополнительно DIN-рейка, шины (ноль и земля). Если перемычки делать из многожильного кабеля, то нужны будут наконечники и инструмент для обжимки. DIN-рейку по размеру режут болгаркой или ножовкой по металлу. Могут понадобиться и сверла.

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

  1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
  2. Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
  3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
  4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
  5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.
    Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Как выбрать

Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность

Как выбрать автомат?

Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.

Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

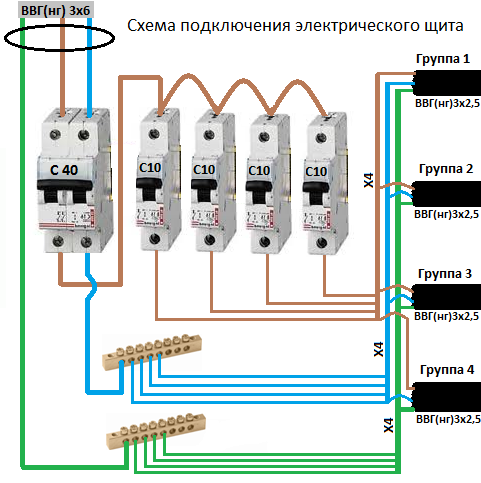

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.

Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.

После этого, на основе уже имеющихся данных и создается схема щитка. Чего не следует делать?
Автоматический выключатель. Опасная ошибка при выборе.

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику. Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности
, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

Автоматические выключатели (в быту называемые сокращенно «автоматы») – это тип коммутационно — управляющего оборудования, выполняющий три функции: включение и выключение электрического оборудования (задача обычного выключателя); отключение работающего оборудования от сети во время внезапного и резкого нарастания тока, происходящего в электрической сети во время короткого замыкания; отключение работающего оборудования в безопасные для его функционирования сроки при появлении в сети токов перегрузки и аномальных понижениях напряжения в сети, появляющихся во время подключения мощных электроприборов и электродвигателей.

Выключатели первого типа, имеющие корпус с вентиляционными отверстиями, используются в обычных условиях пониженного количества пыли и влаги. Литой корпус вторых предоставляет защиту более высокого уровня, что позволяет использовать выключатели в экстремальных условиях.

Модульный является стандартизированным по размерам вариантом воздушного.

Размеры модульного выключателя кратны 17,5 мм по ширине корпуса. Благодаря универсальности и легкости монтажа модульные автоматы получили широкое распространение в электроснабжении жилых помещений.

Виды защитной автоматики

В электрическом щите применяют три типа устройств:

  • автоматические выключатели;
  • УЗО;
  • дифавтоматы.

Автомат может функционировать в ручном режиме или срабатывать при возникновении КЗ в линии. Коммутационное устройство бывает электронным или механическим, оно включает и отключает электроток при возникновении ненормируемого показателя тока.

УЗО — защитное устройство для разрывания цепи при касании человека с токоведущим деталям. Прибор контролирует ток утечки, который появляется в этом случае. Предохраняет от пожара, возникающего при утечке электротока через неисправную оболочку проводов.

Дифавтомат совмещает в коробке устройство УЗО и автоматический выключатель, экономит место в распределительном щитке. Совместный комплект стоит дороже и не позволяет увидеть причину автоматического обесточивания. Есть модели с флажком, показывающим причину неисправности.

Выбор для дома и квартиры

По числу фаз выбирают УЗО в зависимости от типа магистрали — в однофазной ставят соответствующий прибор, для 380 В покупают трехфазное.

Производят УЗО с номинальными значениями тока на 16, 25, 40, 63 А. Такие показатели говорят о величине тока, который модуль будет пропускать без выключения. УЗО не оснащено защитой от сверхтоков (перегруз, замыкание), поэтому его компонуют с автоматом-выключателем. Параметр указывают на обратной стороне приборного корпуса.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Существует несколько способов запуска процесса расцепления:

  • ручное управление – включение/отключение с помощью небольшого рычага;
  • воздействие токов короткого замыкания;
  • избыточная нагрузка – превышение номинальных токовых параметров.

Типовые схемы подключения УЗО в однофазной сети

На схемах фазный проводник обозначается L, а ноль – N. Также обозначаются и соответствующие клеммы на корпусе УЗО. Для нормального функционирования устройства фазу и ноль необходимо подключать строго по маркировке. После ВД для защиты от тока короткого замыкания устанавливают автоматический выключатель требуемого типа и номинала.

По требованиям ПУЭ к розеткам должна подводиться отдельная заземляющая жила. Но на постсоветском пространстве еще работают схемы без заземления.

Схема подключения УЗО без применения заземления

В схемах без использования заземляющей шины может устанавливаться одно вводное УДТ или группа по линиям. Первый вариант подходит для небольшого числа потребителей, например, в маленькой квартире. Он представлен на схеме ниже.

Групповые ВД выбирают по току срабатывания в зависимости от условий влажности и запыленности в помещении, где расположены подключенные электроприборы.

Схема подключения УЗО с наличием заземления

Наличие заземления (желто-зеленый провод) обеспечивает большую безопасность при эксплуатации электрооборудования. В таких схемах при появлении утечки на металлические корпуса электрических приборов произойдет отключение линии от питающей сети.

В схемах с заземлением номиналы тока утечки нужно выбирать точно, так как ВД чувствительно к потерям на землю. Желательно использовать разбитие на группы, чтобы проще было определять поврежденные линии.

Схема подключения с общим вводным УЗО

Общее УДТ монтируется между вводным автоматическим выключателем и групповыми автоматами. Схема подходит для использования в квартирах или домах при хорошей электропроводке и небольшом числе потребителей.

Схема с одним вводным ВД позволяет сэкономить на устройствах защиты, более проста в практической реализации. Но при срабатывании УДТ отключится весь дом или квартира. Трудно будет определиться с локализацией проблемы, особенно при ложном срабатывании.

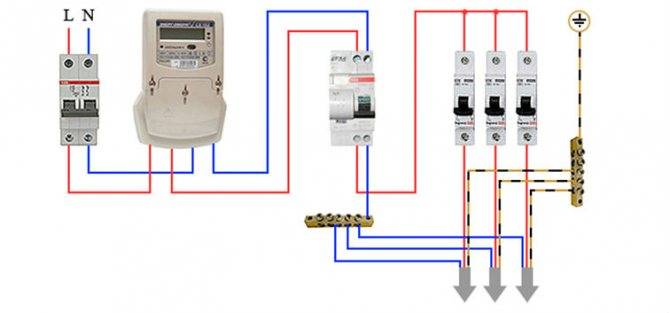

Схема подключения общего УЗО и однофазного счетчика

Подвод электроэнергии в дом и квартиру осуществляется через счетчик электроэнергии. На нем есть схема подключений:

  • с клеммы № 2 выходит фаза;
  • с вывода № 4 отходит нулевой проводник.

Нулевая жила после ВД подсоединяется к нейтральной шине в щитке (N). Отходящая фаза подключается к автоматам.

Схема совместного монтажа вводного и групповых УЗО, прибора учета электроэнергии

Этот вариант сборки щита – расширенная версия предшествующей схемы. Особенность ее состоит в том, что после вводного УДТ фазный провод подключается к автоматам. С них фаза поступает на отдельные УЗО по линиям. Рабочие нули присоединяются к нулевой шине.

Достоинство такой схемы заключается в том, что отключается только проблемная линия, а не весь дом: можно реализовать селективную защиту. Но из-за увеличения числа используемых устройств возрастают расходы на их покупку и монтаж. Также под защищаемое помещение нужно уметь подбирать подходящую по току утечки модель ВД.

Реализация схемы ниже позволяет сэкономить на вводном устройстве. В ней между вводным автоматом и групповыми УЗО нужно еще предусмотреть и счетчик.

Схема подключения с групповыми УЗО

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.
