Дренаж участка своими руками: виды, устройство, схемы

Необходимость проведения работ

Разумеется, легче всего заплатить специалистам за проведение всех дренажных работ. Но тогда придется отдать большую сумму денег. Поэтому стоит подумать о том, как сделать дренаж на участке самостоятельно, поскольку это даст возможность неплохо сэкономить. Тем более в большинстве случаев это вполне доступная процедура для любого владельца участка.

Многие застройщики после ознакомления с калькуляцией и прайс-листами, которые связаны с дренажем участка, начинают подвергать сомнению рациональность таких процедур. И ключевым аргументом становится то, что раньше никто этим не занимался, и все было в порядке. Но следует отметить, что качество и комфорт современной жизни значительно повысились.

В этом видео показано, как сделать дренаж своими руками:

Сейчас никто не будет проживать в сыром помещении с земляными полами. Никто не пожелает смотреть на трещины в стенах и дорожках, показавшиеся после очередной холодной зимы. Каждый из домовладельцев стремится благоустроить собственный участок, прибегнув к ландшафтному дизайну, чтобы он был не только удобен, но и красив. После ливня никому не захочется «месить грязь» в глубоких лужах. И если владелец с этими утверждениями согласен, то, несомненно, необходимо устройство дренажа на участке. Отказаться от него можно лишь в очень редких случаях.

Дренажем называют удаление излишней влаги с земельного участка — как с поверхности, так и из более глубоких слоев. В процессе проведения такого рода работ уходит влага из подвалов и нижних этажей, а также блокируется возможность ее дальнейшего появления. Как показывает опыт, какой бы ни была успешной гидроизоляция, избытки жидкости проникают сквозь строительные сооружения.

В доме и подсобных, а также подвальных помещениях и цокольных этажах без проведения дренажа может возникнуть сырость, которая, в свою очередь, даст толчок для появления и развития плесени и прочих грибков. Кроме того, погодные осадки в комбинации с находящимися в почве солями зачастую создают агрессивные органические соединения, которые неблагоприятно воздействуют на строительные материалы и способствуют нарушению их прочности.

С помощью дренажа можно удалить лишнюю воду не только с поверхности участка, но и также из подземных помещений

Дополнительное оборудование

Для более эффективной эксплуатации дренажной системы могут быть установлены специальные насосы, смотровые колодцы и греющие кабели. Каково их предназначение?

Так, дренаж участка с высоким уровнем грунтовых вод значительно облегчит специально установленный для этих целей насос. Ведь при нахождении точки сбора воды ниже места накопления влаги ее отвод будет усложнен. Принудительное перемещение воды решит возникшую проблему.

Необходимость в смотровых колодцах возникает при заиливании дренажной системы или ее забивании инородными предметами.

Использование греющих кабелей предотвратит промерзание водоотвода в зимний период.

Обустройство поверхностного дренажа

Несмотря на то, что данный вариант не требует сложных инженерных выкладок, схема дренажа для участка все равно должна быть. Такой вариант универсален при осушении небольших территорий. Рекомендуется готовить трассу, сооруженную «елочкой». Расстояние между дренам зависит от особенностей грунта. Например, для глинистых почв оно меньше, для песчаных — больше.

В процессе проведения работ роется канавка глубиной до 350 мм. Если коммуникации ставятся в песчаный грунт, то ширина траншеи будет такой же. Для глинистых почв и суглинков требуется более широкая основа – до 450 мм. Необходимо обустроить один центральный водовод, куда и направить все боковые трубы.

Водоприемник должен быть установлен в нижней части участка. Размеры котлована под колодец определяются величиной емкости. Если планируется монтаж на песчаном грунте, то подойдет вариант с фильтрующим колодцем.

Канаву или их систему нужно покрыть пленкой или брезентом. Используемый геотекстиль, например, должен покрывать не только дно, но и заходить на откосы. Изоляционный материал надо надежно фиксировать гвоздями, а на стенки укреплять распорками.

Дно траншеи следует засыпать слоем щепы в 100 мм, а затем мелким гравием, щебнем или изъятым ранее грунтом. Канавку можно и забетонировать, но данный способ более трудоемок и затратен. Установка сливных труб и ливневки повысит качество все дренажной системы.

Необходимые материалы

Выполнить монтаж водоотводной системы можно своими руками. Для работы понадобятся следующие материалы и инструменты:

Два вида лопат: совковая и штыковая.
Инструмент для трамбовки. Подойдет палка с закрепленной на конце доской, но можно использовать готовый инструмент.
Ватерпас, которым будет проверяться уклон укладки.
Тачка или носилки. Подойдет любое приспособление, чтобы выносить лишний грунт с участка.
Геотекстильный материал.
Песок. Лучше брать крупный речной, но подойдет любой.
Щебенка или гравий крупной фракции. В качестве засыпки допускается использование лома из красного кирпича.
Насос дренажный.
Дренажные колодцы (поворотный, смотровые, накопительные).
Дрены (перфорированные трубы). Можно изготовить самостоятельно из старых пластиковых канализационных. Для этого по всему основанию делаются отверстия не меньше 3 см.
Фитинги, тройники и муфты из пластика для соединения колодцев и дернов в единую схему.
Рулетка.
Ножовка или болгарка для разрезания.
Колышки и веревка.
Нож.

Важно правильно выбрать перфорированные трубы. Материал должен быть качественный, чтобы конструкция прослужила не менее 10 лет

В продаже имеются перфорированные изделия трех видов:

Пластик.
Керамика.
Асбоцемент.

Пластиковые дерны имеют ряд плюсов:

Низкая стоимость.
Простота укладки.
Долговечность.

По своим пропускным способностям перфорированные трубы бывают двух типов:

С полной перфорацией. Отверстия располагаются в шахматном порядке по всему периметру под углом в 60 градусов с шагом 10-20 см.
С частичной перфорацией. Отверстия располагаются только сверху с шагом в 10-20 см. На одной трубе, в зависимости от длины, от 3 до 4 отверстий.

Полная перфорация используется на сильно подтопленных участках с песчаной и черноземной почвой. Для глинистой земли подходит частичная перфорация. Укладка труб осуществляется отверстиями вверх.

Рекомендуется использовать трубы и смотровые колодцы, соединительные от одного производителя. Комплектующие плотно соединяются, и дренаж участка выдержит любую подвижность почвы в зимнее время.

Перед работой чертится схема будущего водоотвода. Рассчитывается количество материала. Рекомендуется приобрести трубы с небольшим запасом.

Виды дренажных систем

В зависимости от конструкции и степени заглубления элементов системы, различают две разновидности дренажных систем:

1. Поверхностный дренаж. Для него характерно расположение на участке сети каналов, отводящих влагу, выпадающую в виде осадков. Поверхностный дренаж участка своими руками может быть изготовлен в двух вариантах:

Линейный. Это сеть водосточных желобов, установленных в траншеях на гравийной подушке. Все желоба имеют уклон в сторону водосборника порядка 3 градусов. По каналам вода сливается в колодцы или направляется за границы участка. Все желоба покрываются решетками с целью их защиты от мусора;
Точечный. Это водоприемник, в который сливается вода прямиком из водосточной трубы. Таких дождеприемников может быть несколько. Все они соединены системой вертикальных и горизонтальных трубопроводов с ливневой канализацией.

2. Глубинный дренаж. Такое сооружение представляет собой систему перфорированных трубопроводов, проложенных на некоторой глубине, ниже уровня почвы. Глубинный дренаж на участке, выполненный своими руками, отлично справляется с водоотведением на глинистых почвах, а также при наличии поверхностных грунтовых вод.

Как делается глубинный дренаж участка своими руками фото демонстрирует наглядно

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный.

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

Дренажный лоток

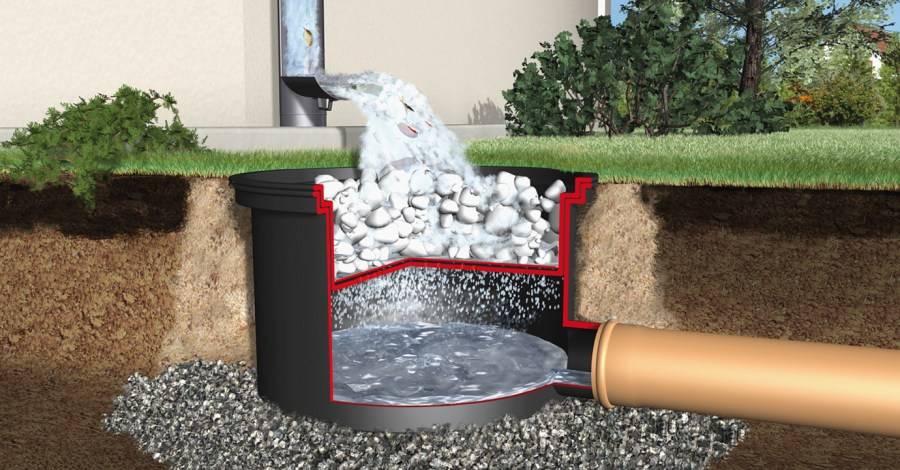

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Сбор воды с водостока

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Водосборник

Сбор воды с крыши

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Открытый дренаж

Какие бывают дренажи

Чтобы понять, как правильно сделать дренаж на своем садовом участке, нужно познакомиться с их видами. По способу устройства дренажи подразделяются на несколько видов. Первым стоит назвать открытый тип дренажа. Он представляет собой систему траншей глубиной от 20 до 30 см, стенки которых должны располагаться под уклоном в 30 градусов по отношению дну.

Его используют для того, чтобы убрать лишнюю воду с поверхности грунта на участках во время обильных осадков и весеннего таяния снега. Все траншеи выкапываются под определенным уклоном, так чтобы вода стекала в сторону общей канализации или какого-либо водосборника. Чтобы стенки открытого дренажа не осыпались и не разрушались, их укрепляют при помощи камней, бетона или растений с крепкой и разветвленной корневой системой.

Открытый тип дренажа

Вторым можно назвать закрытый или глубинный дренаж, который бывает горизонтальным или вертикальным. Этот вид помогает внутри грунта дренировать воду на участках с высоким уровнем залегания грунтовых вод. Глубинный горизонтальный дренаж представляет собой сеть специальных труб с отверстиями, соединенных с водоемом, канализацией, оврагом или колодцем. Они располагаются на глубине от 0,8 до 1,5 метров и засыпаны щебенкой, песком.

Вертикальным дренажом называют водосборные колодцы, где скапливается вода из системы траншей, и которые связаны с канализацией или водоемом, оврагом. Если соединить такие колодцы с канализацией нет никакой возможности, то воду просто откачивают при помощи погружного насоса и вывозят в цистернах.

Также стоит упомянуть засыпной тип дренажа, который чаще всего используют на тяжелых и глинистых грунтах. Он представляет собой довольно глубокую траншею, заполненную до половины крупным щебнем, на который насыпают мелкую фракцию щебня, а сверху слой обычной садовой земли (от 15 до 35 см).

Элементы глубинного дренажа

Глубинные дренажные системы включают в себя следующие элементы:

дрены – перфорированные трубы, которые прокладывают по участку и в которые собирается вода из почвы и транспортируется к колодцу. Дрены могут быть стальные, полиэтиленовые, из ПВХ, керамические, чугунные, одно- и двухслойные гофрированные, композитные – стеклопластиковые. Современные дрены продаются в оболочке из нетканого материала, предотвращающего заиливание труб;
всевозможные фитинги: уголки (отводы), тройники, крестовины, заглушки;
водоприемные колодцы, емкости, изредка водоемы для первичного сбора воды. В этих емкостях обычно устанавливают решетчатые фильтры, которые задерживают мусор;
поворотные колодцы – устанавливаются в месте поворота системы, соединения нескольких дрен, или через каждые 50 и при очень длинной системе;
глухие канализационные трубы служат для транспортировки воды в местные водоприемные водоемы или в коммунальный коллектор дождевых и дренажных вод. Ливневые и почвенные воды нельзя сливать в фекальную канализацию.

Достоинства и недостатки

Преимущества дренажной канавы очевидны – это возможность эффективного выведения излишней влаги с участка, а значит – снижение риска следующих неприятных явлений:

затопление земельного участка;
заболачивание грунта и частое образование непросыхающих луж;
гниение несущих деревянных опор строительных конструкций;
гибель корней растений;
угнетение роста саженцев на территории земельного надела;
образование плесени и активное размножение грибка;
чрезмерное скопление грязи на придомовой территории;
развитие хронических бронхолегочных заболеваний вследствие постоянно высокой влажности.

Обслуживание дренажной системы

Чтобы система осушения почвы функционировала долго и исправно она требует регулярного обслуживания:

Обычный уход предполагает периодическую чистку колодцев. Частота этой процедуры зависит от условий, в которых эксплуатируется система.

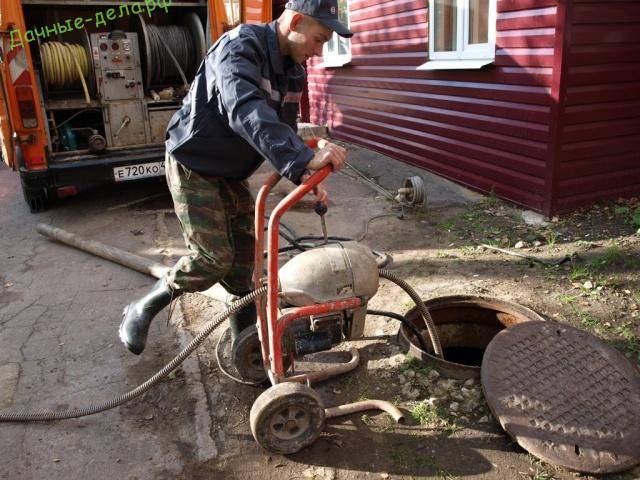

Прочистка дренажа механическим способом. Прочистка поверхностной системы дренажа не представляет особой сложности и может быть произведена самостоятельно. В случае с глубинным дренажом дело обстоит сложнее – потребуется специальная пневматическая установка, имеющую насадки для удаления отложений и дробления крупных элементов. Подобную очистку рекомендуется производить 1 раз в 3 года.
Гидродинамическая прочистка дренажа. Этот способ заключается в промывке труб смесью воздуха и воды, подаваемых под давлением. Смесь подается попеременно сначала в один конец трубы, находящийся в дренажном колодце, затем второй, который выводится на поверхность на этапе монтажа дренажной системы. Промывка производится насосом и компрессором, подающим воздух под высоким давлением. Под действием смеси отложения дробятся и вымываются наружу. Периодичность гидродинамической очистки 1 раз в 10 лет.

Экономия на очистке может повлечь за собой нарушение функционирования системы и необходимость замены некоторых элементов, что в конечном итоге приведет к дополнительным затратам на материалы и проведение работ. Грамотная эксплуатация поможет поддержать систему в рабочем состоянии и продлит срок ее службы.

Источник

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

Система дренажа

Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

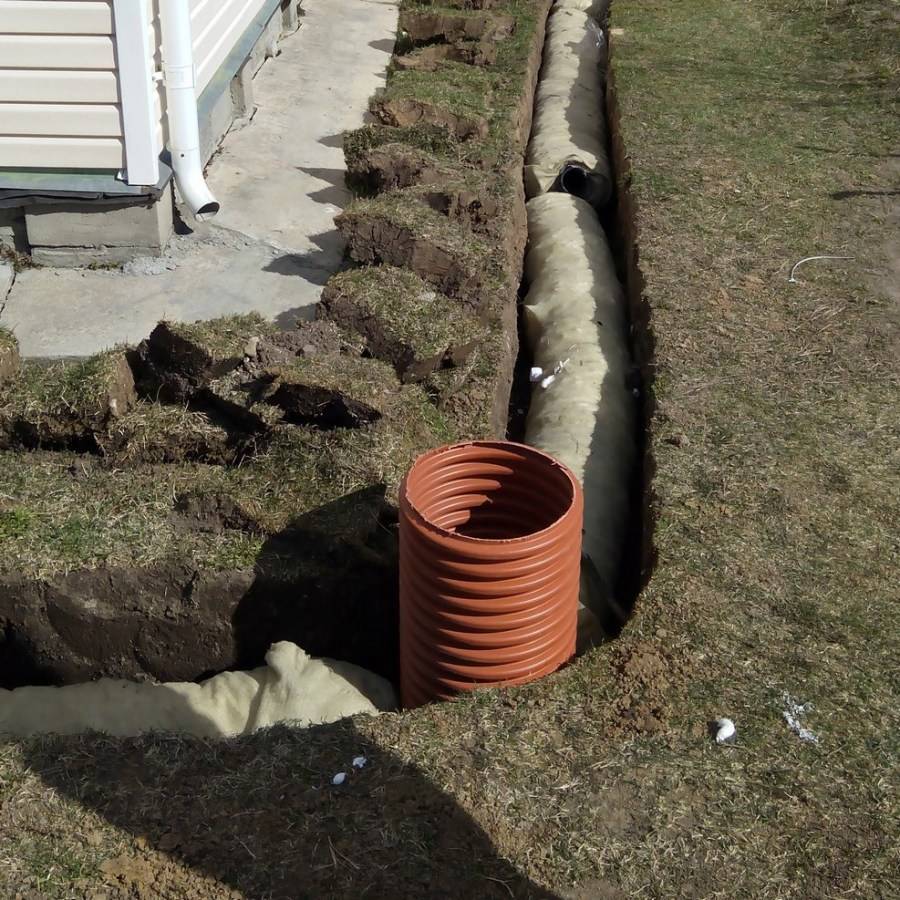

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Колодец

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

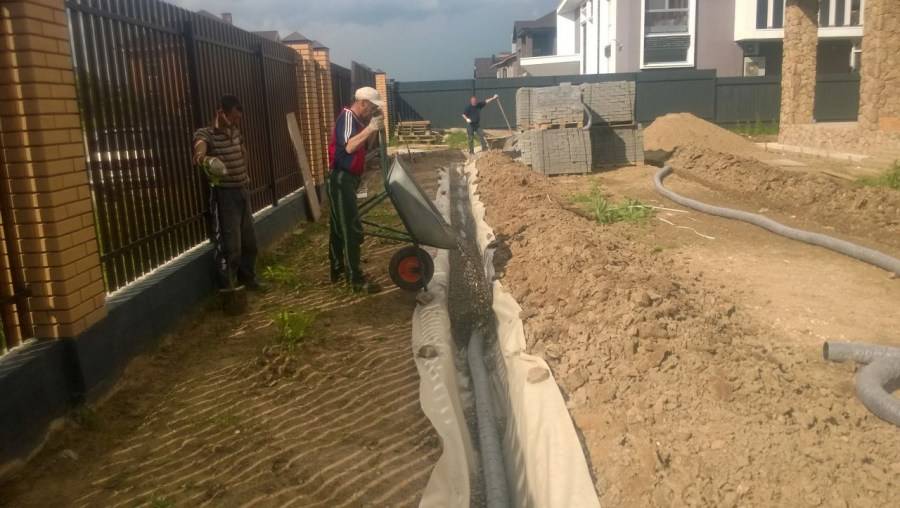

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Схема укладки дренажной трубы

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.

Схема дренажа

На представленном для вас фото ниже подробно показана схема устройства дренажа вокруг дома.

Обозначение на схеме:

воронка, в которую устанавливают трубу водосточную.
система ливневой канализации.
устройство дренажа.
колодец дренажный.
колодец дренажный.
колодец коллекторный.
клапан обратный.
сброс воды в землю.

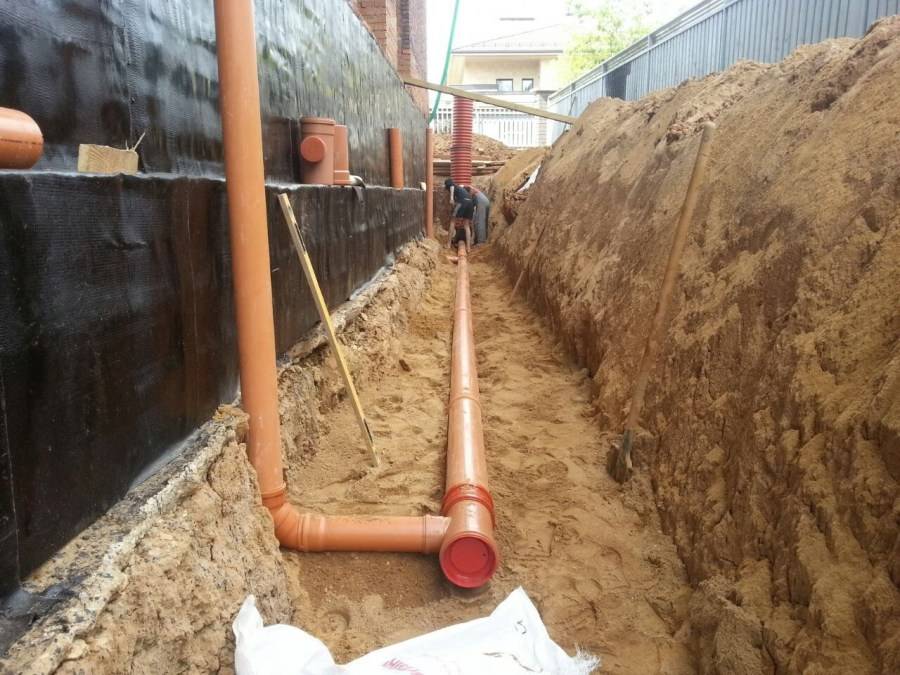

По периметру вашего дома нужно самостоятельно вырыть траншеи, в которые улаживают дренажные трубы. Уклон дренажных труб и вырытых траншей должен составлять два сантиметра на погонный метр обустраиваемого дренажа.
Коллектор должен располагаться внизу системы дренажа, в него будет осуществляться сброс ливневых или талых вод в землю.
В случае если на участке где расположен ваш частный дом нет возможности создать нужный уклон из – за твёрдости грунта, тогда в схеме системы дренажа нужно будет предусмотреть установку насоса. Нужно отметить, что созданная таким образом дренажная система участка будет намного эффективней выполнять свою прямую работу очень долгое время.

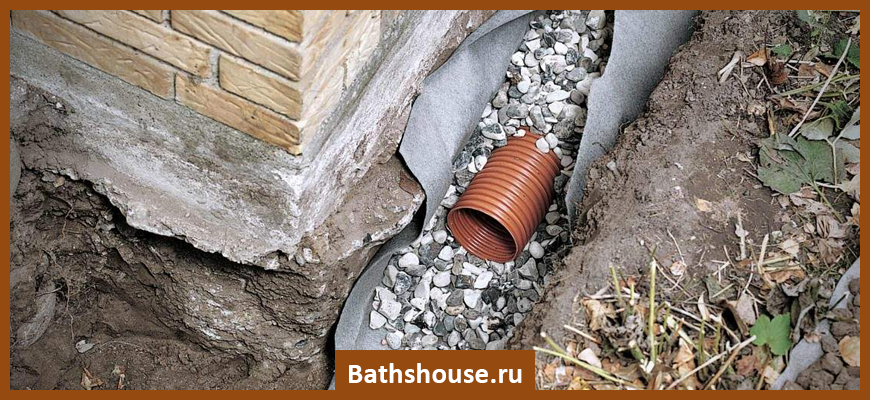

Для работ по устройству дренажа вокруг дома лучше всего использовать полимерные перфорированные дренажные трубы, которые можно купить в любом строительном магазине. Сегодня цена на дренажные трубы делает их доступными для всех.
В дренажной системе участка нужно предусмотреть устройство ревизионных колодцев, располагают их чаще по углам дома.

Как видите, устройство дренажа вокруг дома по выше представленной схеме не вызывает особых сложностей, так что с такой работой можно справиться самому, правда при условии, что у вас на руках будет готовая схема и инструкция по выполнению работ.

Важно: если вы не можете делать грамотные схемы устройства дренажной системы, тогда обратитесь за помощью в проектную компанию, специалисты помогут вам определиться с выбором типа дренажной системы, выполнят необходимые чертежи и схемы, произведут дренаж участка так, что вам лишь останется только радоваться высокой эффективности работы сделанной ими дренажной системы. Чтобы грамотно сделать дренаж вокруг дома, дачи или коттеджа посмотрите представленное здесь видео:

Чтобы грамотно сделать дренаж вокруг дома, дачи или коттеджа посмотрите представленное здесь видео:

https://youtube.com/watch?v=9csHyrPVntE

Какие бывают виды?

На выбор вида инженерной конструкции влияют особенности ландшафта, тип почвы, расположение жилых и хозяйственных построек. Существует два основных типа:

поверхностный;
глубинный.

Другие разновидности – мембранный и дренажные траншеи без укладки труб

Поверхностная

Простой вид инженерной конструкции. Его основная задача – забрать на себя воду, которая попадает на участок в результате природных осадков. Мелкозаглубленный дренаж имеют разновидности:

Точечный. Водосборник устанавливается в определенном месте, например, под трубой, которая отводит дождевую, талую воду с крыши дома.
Линейный. Имеет две вариации: пристенный и удаленный от здания. Его закрывают решетчатой накладкой. Предназначен для удаления воды с большой площади. Может быть выполнен в виде каналов, лотков.

Важно! Грамотно выполненная инженерная конструкция в обязательном порядке совмещает все разновидности мелкогаглубленного водоотвода

Глубинная

Отличается от поверхностного глубиной залегания трубопровода. Такой вариант необходим, когда на территории участка водоносный горизонт располагается близко к поверхности. Бывают такие разновидности:

Трубный. Сооружается с использованием специальных труб с перфорацией.
Кольцевой
Пластовый.

Важно! Любая ошибка в конструировании системы осушения приведет к тому, что конструкция не будет выполнять свои функции. Это чревато такими последствиями: подтопление погреба (подвала), разрушение стен, фундамента, появление плесени внутри дома из-за чрезмерной сырости, неравномерное осушение территории, что может привести к гибели культурных растений

Пластовый, как разновидность глубинного

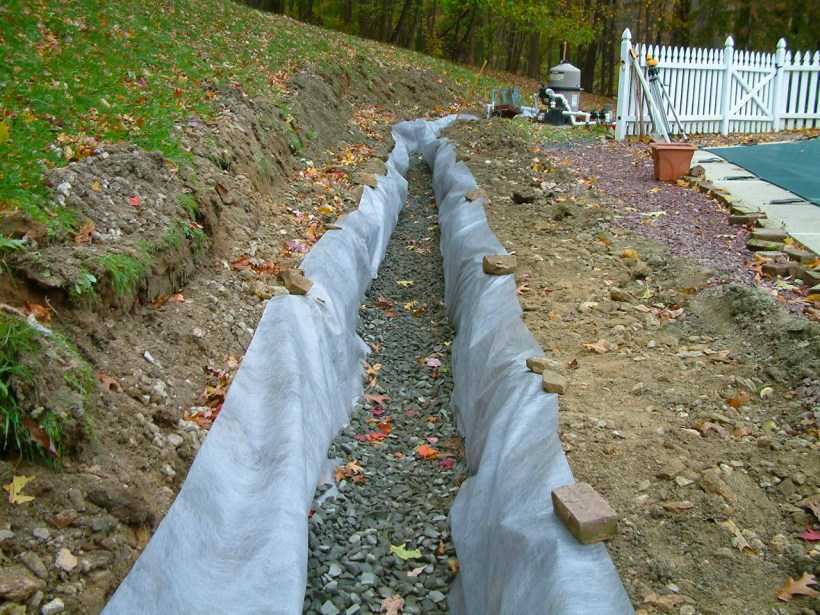

Самый простой вид дренажа с демократичной стоимостью. Суть способа – рытье дренажных канав. Чтобы отвести излишнюю влагу от фундамента, нужно отступить 30 см от ската края кровли и прорыть по периметру траншею глубиной полторы лопаты. От фундамента прокладывается бетонная отмостка под уклоном так, чтобы вся влага стекала в дренажную канаву.

Такой способ удобен тем, что можно обойтись без прокладки труб. Вода будет уходить с участка по сети каналов. Рвы выполняются не только по периметру дома, но и всему участку. Они покрываются специальным геотекстильным полотном, засыпаются различными сыпучими продуктами (щебень, грануляция и т.п.)

Важно! Чтобы избежать застоя воды, траншея должна иметь уклон, который выполняется в сторону общего водосборника. Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна

В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Можно еще более упростить задачу и создать дренажную систему из открытых канав, которые будут отводить лишнюю воду и станут элементом ландшафтного дизайна. В этом случае траншея выкапывается на глубину не более 1,2 метра. Стенки могут быт как вертикальными, так и скошенными.

Чаще на участке используются отводные канавы закрытого типа. Дренаж без труб устанавливается на местности, где незначительный объем воды. Также причиной выбора закрытой системы осушения без труб может стать очень сложный рельеф местности.

Дренажные мембраны (решетки) для садовых дорожек

Такой вариант удаления излишков влаги считается инновационным. Отлично работает в совместно с другими видами дренажа. Использование мембран дает возможность отвести часть ливневой или талой воды напрямую по поверхности покрытия. А влага, которая проникает внутрь сквозь зазоры, удаляется при помощи мембраны.

Достоинства:

Конструкция препятствуют «расползанию» садовой дорожки.
Легкость монтажа – нет необходимости проведения земляных работ (копания глубокого рва). Нужно просто очистить и выровнять поверхность.
Материал отличается высокой прочностью и устойчивостью к химическому воздействию.
Удобство доставки. Мембранное полотно поставляется в рулонах, поэтому их можно перевозить на легковом автомобиле.

Обратите внимание! Единственный недостаток дренажных мембран их высока цена. Но обустройство фундамента обойдется значительно дороже.

Выбор дренажа в зависимости от фундамента

Какую водозащитную схему прокладывать на своем участке зависит от вида фундамента и глубины залегания грунтовых вод:

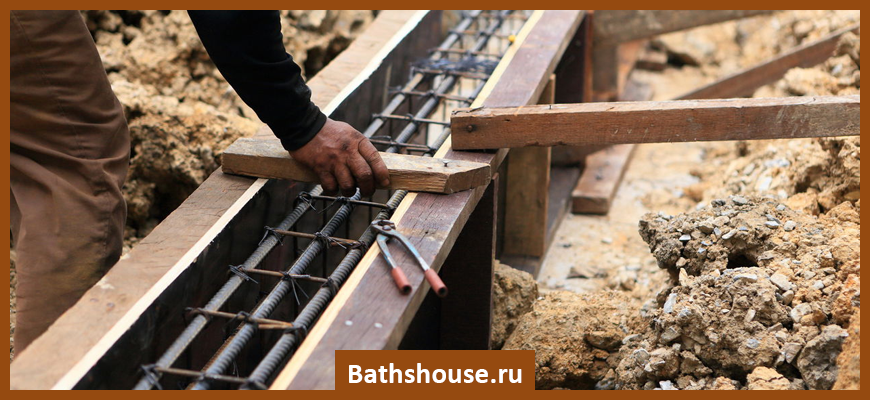

Ленточный фундамент.

Правильное устройство водоотвода защищает бетонную ленту от деформации во время весеннего таяния снега, осадков. Монтаж дренажа осуществляется вокруг ленточного фундамента при любой глубине залегания грунтовых вод. (Читайте статью на тему «Отмостка вокруг бани своими руками: этапы, виды и ошибки»)

Для ленты подходит кольцевой и пристенный дренаж. Глубина укладки от 80 до 90 см. Отступать от фундамента лучше не дальше 1-1,5 м. Прокладка осуществляется ниже уровня песчаной засыпки на 20 см. Особенность укладки труб заключается в объемных земляных работах. Монтаж труб можно осуществлять как на этапе строительства, так и после сбора коробки. При залегании грунтовых вод не глубже 1,5 м, ленточное основание дополнительно гидроизолируют.

Монолитный или плитный.

Для монолитной опорной конструкции лучше подходит пластовый дренаж, но можно использовать и кольцевой. Монтаж осуществляется согласно СНиП на этапе строительства, но кольцевой отвод можно проложить уже после окончания стройки.

По СНиП укладка осуществляется, когда разрывается котлован. По всему периметру делаются скважины. Глубина прокладки труб зависит от залегания почвенной воды, но ниже точки промерзания.

Скважины делаются с шагом 2-3 м. На дно засыпается подушка из гравия или щебня на 20-30 см. Внутрь вставляются перфорированные трубы. Пространство между трубами и стенками скважины запасается крупным гравием. Между собой скважины соединяются траншеями, в которые укладываются пластиковые трубы. Они соединяют скважины, отводят влагу от фундамента. Сверху скважины засыпаются песчаной подушкой на 40-50 см. Песок тщательно трамбуется, затем засыпается щебёнкой на 20-30 см. Сверху делается армирование, заливается основание. (Читайте статью на тему «Утепление фундамента своими руками снаружи — пошаговая инструкция»)

После застывания монолитной подушки вокруг нее роется траншея. Глубина ниже уровня основания фундамента на 40-50 см. В траншею засыпается щебенка, сверху монтируется отмостка.

Дренаж создает ловушку не только от влаги, поступающей сверху, но и отводит воду, поступающую из почвы. Металлобетонная подушка остается сухой со всех сторон. Это снижает давление зимой на 70%. Влага отводится ниже основания фундамента.

Свайный или столбчатый.

Если внутренний уровень влаги близко к поверхности почвы, то баню строят на свайном или столбчатом основание. Свайное устройство хорошо защищает весной от подтопления строения, расположенные вблизи естественных водоемов или в низине.

Для защиты свай делается кольцевой дренаж. Укладка осуществляется с удалением от опор конструкции на 3 м. Роется траншея, глубиной не менее 1 м. Делается песчаная подушка в 20-30 см. Дно засыпается гравием или битым кирпичом на 30-40 см. Отсыпка тщательно трамбуется. Трубы располагают под наклоном в замкнутой схеме. Вода отводится за территорию участка.

В каких случаях необходим дренаж

Существует несколько обстоятельств, при которых обустройство дренажной конструкции считается обязательным условием:

Участок располагается на равнине. Если выпадает много осадков за короткий отрезок времени или после долгой зимы активно тает снег, то грунт перенасыщается влагой.
Низменное место. Вся вода стекает с более высоких мест и надолго остается в низине.
Участок имеет сильный уклон. Потоки воды, вызванные обильными дождями, будут смывать верхний слой земли, наиболее питательный для растений. В таких условиях невозможно рассчитывать на богатый урожай.
Тяжелая суглинистая почва. Удерживает в поверхностном слое слишком много влаги, которая в большом количестве вредит растениям.
Высокий уровень грунтовых вод. На некоторых участках водоносный слой располагается очень близко к поверхности земли.
Бетонные площадки и дорожки из тротуарной плитки. Искусственные покрытия, которые занимают на участке большое пространство земли, мешают естественному отводу влаги.

Если участок уже благоустроен, то дренажную систему проводят с учетом расположения объектов и растений. Искусственный отвод воды не должен разрушить оформленный ландшафт.

Назначение дренажной системы и принцип работы

Для чего нужна такая система в огороде?

Прежде всего, стоит отметить, что наличие дренажной системы на участке сильно улучшает условия проживания на участке. Ведь он удаляет лишнюю воду с поверхности и глубины грунта.

В том случае, когда дренажная система необходима на участке, но отсутствует, может возникнуть подвижка почвы или, с промерзанием, могут появиться силы морозного пучения.

Это может привезти либо к тому, что все архитектурные сооружения на участке «поплывут», либо произойдет их «выдавливание» из грунта.

Помимо отведения воды с поверхности грунта, дренажная система призвана удалять воду с цокольных этажей и подвалов. Ведь не смотря на эффективность изоляции от влаги, излишки воды все равно могут просочиться сквозь строительные конструкции.

Дренаж предотвращает «выдавливание» очистительных сооружений при высоком уровне грунтовых вод и переувлажнение почвы. Ведь грунт с избытком воды может спровоцировать гниение корневой системы растений.

Также дренаж предотвращает вымывание плодородного слоя почвы и размывание грунта, направляя потоки воды.

Как устроена?

Трубы для дренажной системы бывают двух типов – для сбора влаги и для ее отвода. Элементы для сбора оснащены перфорацией, а в самой трубе созданы отверстия, с помощью которых вода попадает внутрь магистрали. Такие системы устанавливают под углом вокруг или по всей площади дренируемого участка, вблизи зданий, так как чрезмерная влага разрушает фундамент архитектурного строения, провоцирует появление плесени, грибков.

В изделиях для отведения влаги нет перфорационных отверстий, так как у них другой принцип работы. Прежде всего, они нужны для опустошения дренажных накопителей. Из них вода уходит в специально оборудованные канавы, колодцы. Как особенность таких систем можно отметить, что они заглубляются в грунт более чем на метр.

Трубы для дренажной системы

Для дренажной системы существуют специальные перфорированные трубы, размеры отверстий в которых составляют от 1,5 мм до 5 мм. Отличаются они и по диаметру: для загородного участка наиболее популярным размером является ? 100 мм, но в каждом конкретном случае следует выбирать оптимальный вид.

Очень важным критерием при выборе труб является кольцевая жесткость, указанная в маркировке трубы.

Какой септик лучше выбрать для дачи? – здесь больше полезной информации.

Буквы SN и цифровое обозначение показывают, на какую максимальную глубину можно ее укладывать с учетом статичной нагрузки от веса грунта.

Кроме того, под участками, по которым планируется проезд какой-либо техники при небольшой глубине залегания системы, следует выбирать дренажные трубы для отвода грунтовых вод с большей кольцевой жесткостью.

В зависимости от материала, используемого для их производства, трубы бывают трех видов:

Вас заинтересует эта статья – Бурение скважин на воду. Обустройство скважины.

ПВХ (из поливинилхлорида),
ПНД (полиэтилена низкого давления),
ПВД (полиэтилена высокого давления).

В продаже представлены трубы с фильтрующим материалом, чаще всего, геотекстилем. Но если он отсутствует, рекомендуется самостоятельно обернуть их для защиты от попадания в систему мельчайших частиц песка, мусора и т.д. Количество слоев и плотность геотекстиля следует определять исходя из интенсивности работы системы.

Плотное полотно слабо пропускает воду, но максимально защищает от попадания небольших фракций в водоток, а неплотный наоборот

Поэтому в этом случае важно найти «золотую середину».

Что такое дрены и для чего нужны

Комплекс труб и колодцев

Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.

Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:

Садовое здание не «покосилось», его фундамент не просел
На площадках и дорожках не оставались лужи из-за застоя воды
Не произошло подтопления подвалов и цокольных этажей
Избежать появления грибков на стенах строений из-за чрезмерной сырости
Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
Избежать вымывания плодородного слоя почвы на садовых участках с уклоном

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Дренаж участка своими руками: особенности сооружения различных видов дренажа
