Как смастерить музыкальный центр своими руками

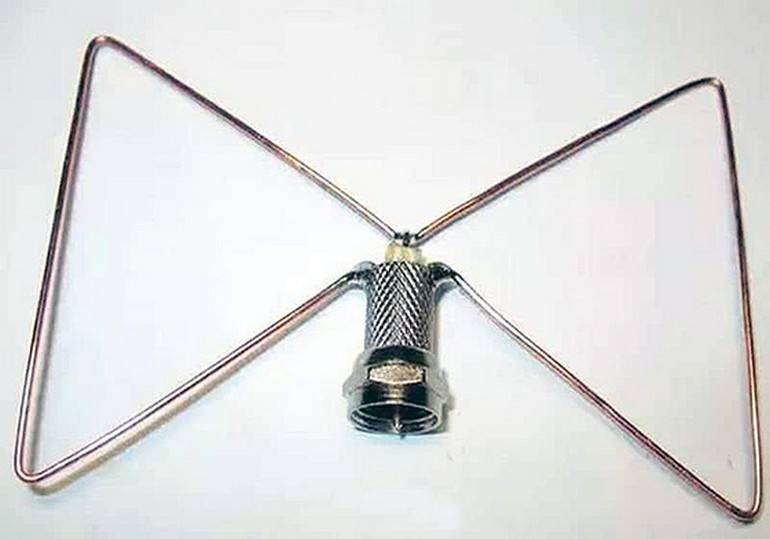

Процесс изготовления самодельной антенны

На первоначальном этапе нужно выбрать необходимые инструменты, без которых сделать прибор для fm радио своими силами не получится.

Из большого количества способов можно выбрать максимально подходящий с учетом собственных сил и возможностей.

Инструменты:

  • Припой, канифоль, паяльник и паяльный флюс;/.
  • Тонкая медная проволока.
  • Диэлектрическое основание — например, листы ДСП, доски и тому подобное.
  • Крепежные детали — гайки, винты, шурупы и другие.
  • Подходящий коаксиальный кабель и штекер.
  • Стандартный слесарный инструмент.
  • Водостойкая краска или лак.

Как сделать антенну на основе готового чертежа:

  • Проволоке придают необходимую форму.
  • Приматывают к диэлектрическому основанию.
  • Припаивают кабель.
  • Оплётку подключают к одному концу устройства, центральную жилу — к другому.
  • Таким же способом соединяют кабель и дипольную антенну.
  • Прибор окрашивают.
  • После высыхания краски антенну устанавливают на трубу, кабель — на опору.
  • Другой конец кабеля соединяют со штекером и поднимают антенну максимально высоко.

В описании изложен способ для изготовления рамочной антенны. Другие приборы отличаются по форме и материалам изготовления, но принцип работы у всех одинаковый.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей
, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

  1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
  2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.

В современных условиях стремительными темпами растет число радиолюбителей. Из них очень многие желают, находясь на отдыхе, на природе, принимать достаточно качественные радиосигналы. Любимая музыка на любимых волнах является залогом хорошего настроения и позитивного отдыха.

mp3 декодер или вторая жизнь музыкального центра

И тут я натолкнулся на обзоры разных mp3 декодеров и то как их встраивают в колонки, старые магнитолы и прочее, ну и решил заказать.

Вот сам музыкальный центр.

Все фото сделаны просто так, для себя, обзор делать не предполагал, так как тут, на муське, были похожие устройства и расписано там было все очень подробно
например mysku.ru/blog/china-stores/22295.html
и тут mysku.ru/blog/aliexpress/30448.html

Итак имеем муз.центр Samsung

Платку из Китая, пульт к ней и пара проводков, для подключения питания и звука на выход.

Пульт обычный китайский, инфракрасный, какие идут ко всем китайским радиотоварам. ФМ-трансмитерам, мр3 плеерам итд. Фото нет.

Плата с обратной стороны

Подключаем 9В от батарейки Крона. Плата начинает моргать адским синим светодиодом

Сам я в электронике не особо силен, поэтому разбираю муз.центр и звоню другу. Тот уточнив у меня модель центра, находит принципиальную схему в интернете и говорит «ищи микросхему LA3246, это предусилитель магнитофона, ноги 17 и 4 это аудио каналы, а нога 10 это земля, а 11 это питание»
Нахожу

и припаиваю

Проверяю, играет, но как то громко, так, что даже зашкаливает.
Переношу на ноги 5 16 и все становится просто замечательно!
Но есть одно НО! так как это предусилитель магнитофона, то играет это когда на магнитофоне нажата кнопка Play.

Потом я взял у жены дремель, тоже купленный в Китае и прорезал дырку, прикрепил изнутри плату и собрал центр обратно.

Итог, полтора часа возни, музыкальный центр продолжает радовать. Громкость и режимы музыкального центра переключаю родным пультом, кнопка Play на магнитофоне механическая и всегда нажата, мр3-декодер стоит в режиме «Random». Переключаю на радио — играет радио, переключаю на магнитофон — играют мр3.
Меня все это более чем устраивает.

Декодер играет мр3 до 320кбит, флешки 32Гб поддерживает, больший размер и HDD не проверял.

+ вторая жизнь старой техники
+ дешево
+ повозится с паяльником от нечего делать на даче.

Купил за свои кровные, давно.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Не так давно попалась мне в сообществе Кулибин Club тема за авторством AntoniozZz Собственно, с его разрешения делаю перепост у нас в сообществе. Ведь многие уже заменили “голову” на что-то посерьезнее, а деть штатную магнитолу просто некуда — в интернете на форумах полно объявлений об их продаже, но даже при цене в 3-4 тысячи родные майфуны долго висят мертвым грузом, т.к. никому особо не нужны. А тут описан способ, как можно дать магнитоле вторую жизнь. Уже вне машины. Итак, поехали!

Отдал мне тут друг штатную магнитолу от шевроле авео, долго она валялась без дела, да и собственно не нужна ему совсем была.Решил я её на даче приспособить. К слову сказать давно у меня там трудилась древнейшая автомагнитола с импровизированными колонками, в качестве уличного музыкального сопровождения, теперь же я решил немного улучшить данную звуковую систему методом замены магнитолы. Конечно магнитолу пришлось немного подрихтовать, спилить крепления, а в ящике закрепил её простыми саморезами.

Составляющие:— в качестве корпуса я использовал старый деревянный ящик от какого-то прибора,— старый компьютерный блок питания на 300 Ватт,— шуруповёрт, электролобзик, паяльник, кусачки, баллончик чёрной краски, саморезы.— акустические зажимы

Вот такой ящик получился

Теперь о колонках.Попали ко мне в руки пустые корпуса от каких-то советских колонок. В качестве динамиков я недолго думая воткнул в них коаксиальные Hyndai-5″, купленные в “Эльдорадо” за 120 рублей — пара.

Играть они конечно стали, но как-то не очень. Поэтому я заново разобрал колонки, все дырки и щели в корпусе залил горячим клеем, проложил внутри синтепон и утяжелил корпус. Зазвучали совсем по другому, появился весьма заметный бас.

А вот высоких частот я решил добавить с помощью очень интересных динамиков, такие используются в переговорных устройствах типа “каштан” на военных кораблях и подводных лодках советского производства. Запас громкости этих малышей просто потрясает, а так же чистота ВЧ, другими словами — замечательные твиттеры из них получились.

Теперь у меня на даче весьма неплохой музыкальный центр, с достойным звучанием, стоит в беседке и вещает на весь участок. А главное сделанный из подручных средств, без особых усилий и практически даром.

UPD: из комментариев:В: можно поподробнее про подключение к блоку питания от компа?

О: Ничего сложного, из кучи проводов выходящих из блока питания, нужно взять любой желтый — это “+12 вольт”, и любой чёрный — это “-12 вольт”.Если при втыкании в розетку блок питания не включается, то нужно найти ЗЕЛЁНЫЙ провод и замкнуть его или на чёрный или на корпус блока питания.

UPD2: так же есть вариант с подключением БП от старого радиотелефона, если нет БП от компа:www.drive2.ru/l/3279878/

И снова немного отсебятины. Если кто желает заморочиться — Alex423 как раз продает комплект родных колонок и твиттеров.

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

О встраиваемых модулях

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.

Устройство продается в нескольких исполнениях, отличающихся по рабочему напряжению. Модель, подходящая для большинства музыкальных центров, питается 5В. Если измерения напряжения на печатной плате музцентра не позволяют найти нужную пару проводников, можно купить другое исполнение панели. Например, с питанием 12В с допустимым пределом от 9 до 15В.

Тем, кто хочет получить все и сразу, понравится исполнение с блютуз модулем. Он позволяет воспроизводить аудио с телефона после сопряжения с модифицированным музыкальным центром.

Модуль с USB и Bluetooth

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Плата преобразования звука

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как подключить плеер к музыкальному центру?

Иногда в музыкальном центре нет функции MP3, а в карманном плеере она есть. Но плеер, в отличие от музыкального центра, не способен звучать громко. Чтобы исправить этот недостаток, необходимо соединить плеер и центр между собой.

Вначале проверьте музыкальный центр на наличие на передней панели входных гнезд типа RCA, обозначенных как AUX или PHONO. Не перепутайте их с разъемами для наушников или микрофонов – они не только выполнены по другому стандарту, но и предназначены для другого.

Если вы не обнаружили таких гнезд, то осторожно, чтобы не оторвать никакие кабели, разверните музыкальный центр задней стенкой к себе. Там такие гнезда вы наверняка обнаружите

Не перепутайте их с гнездами другого назначения, которые также могут быть выполнены по стандарту RCA. Теперь возьмите ненужные наушники. Отрежьте от них звукоизлучатели. Приобретите два штекера типа RCA. Зачистите провода, которые шли к звукоизлучателем. Одна из пар состоит из бесцветного (или желтого) и красного (или оранжевого) проводников, а в другой вместо красного или оранжевого провода имеется синий или зеленый. Все бесцветные или желтые провода подключите к кольцевым контактам штекеров, а красные (оранжевые) и синие (зеленые) – к штыревым.

Подключите кабель к плееру и музыкальному центру. На последнем выберите режим под названием AUX или PHONO. Если входов у него несколько, они могут иметь обозначения AUX1, AUX2 и подобные. Осуществляя поиск входа, установите как на плеере, так и на центре небольшую громкость. В дальнейшем установите на плеере такую громкость, чтобы предварительный усилитель центра не перегружался, а затем регулировку осуществляйте со стороны центра. Чтобы аккумулятор плеера не разряжался, подключите аппарат к специальному блоку питания, эмулирующему USB-порт. Можно также использовать USB-хаб с питанием, который к блоку подключен, а к компьютеру – нет. Помните, что если плеер питается не от аккумулятора, а от батарейки, зарядка последней любым способом не допускается. Использование музыкального центра совместно с плеером не исключает возможности переключения его при необходимости и в другие режимы.

Что понадобится

Чтобы установить колонки к автомагнитоле, потребуется следующий список инструментов и предметов для взаимодействия с ними:

  • Плоскогубцы и другие инструменты, чтобы откусывать ненужные элементы изоляции и всего, что с ней связано. Можно использовать строительные ножницы, однако они быстро придут в негодность.
  • Перед установкой колонок покупают специальные кабели в качестве запасных средств. В зависимости от типа колонок эти кабели будут соединять интерфейсы устройств. Так, например, для простых колонок от музыкального центра подсоединяются провода с интерфейсом миниджек. Что касается всего остального, то нужно смотреть по ситуации, так как аппаратура может быть разной.
  • Нужно будет достать сами колонки, вытащив их из музыкального центра и превратив их в колонки для автомагнитолы. Они подключаются через интерфейсы. Этими интерфейсами являются mini jack, тюльпан или HDMI. Последний используется в продвинутых профессиональных устройствах.
  • Стоит присмотреться к нескольким тестовым аудиозаписям, чтобы можно было оперативно и быстро проверить работоспособность тех или иных устройств, если подключить их к ресиверу.

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Как переделать музыкальный центр под USB

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.

О встраиваемых модулях

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука. В систему входят:

  1. Простые устройства, оснащенные только разъемом usb.
  2. Навороченные модели с дисплеем для вывода данных.
  3. Пульт, при помощи которого можно управлять устройством.
  4. Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Плата преобразования звука

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.
