Как переделать музыкальный центр под USB

Как сделать USB вход на старом магнитофоне или музыкальном центре

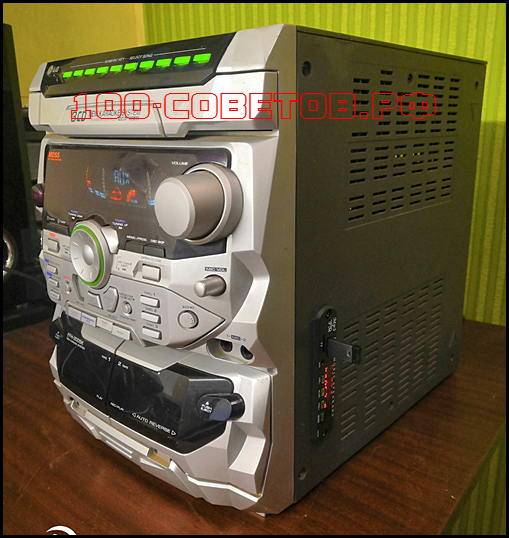

Стоит у меня давно музыкальный центр без дела, так как кассет уже практически нет, да и диски уже отходят. Вот я и решил его переделать, вернее снабдить его входом USB и микро CD, чтобы вставил флешку и слушай любимую музыку.

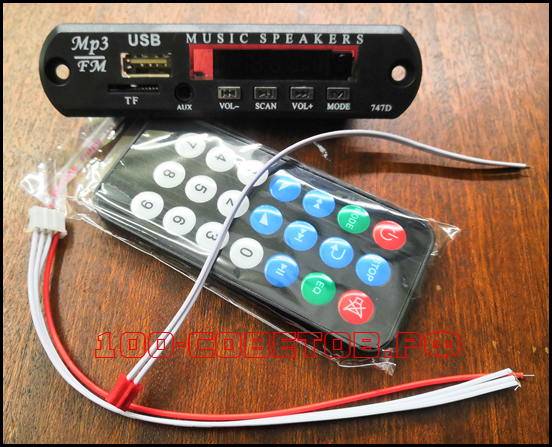

А для этого мне потребовалось на алиэкспрессе заказать MP3 плеер в виде приставки к любой аппаратуре.

Если кто захочет повторить это всё, вот ссылка на эту приставку.

Для этого нам понадобится разобрать музыкальный центр, вернее открутить боковые крышки и заднюю тоже.

Итак начнем…

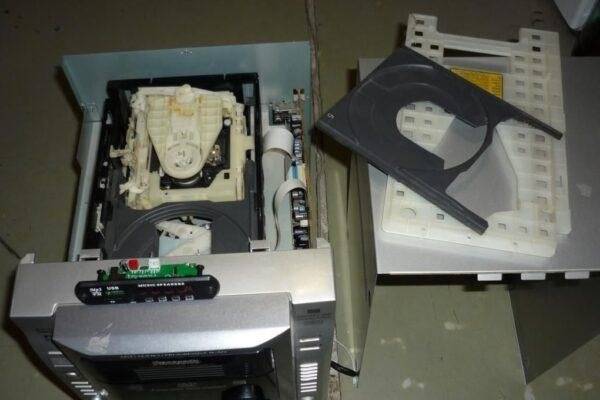

Но сначала нужно выбрать место, куда вы будете встраивать этот маленький плеер. Я решил его встроить в боковую, правую крышку музыкального центра, вы можете выбрать другое, удобное для вас место.

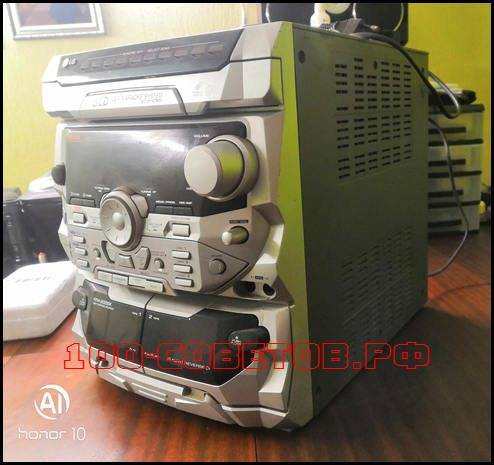

Музыкальный центр я решил переделать и использовать в гараже, чтобы наслаждаться любимой музыкой во время работы.

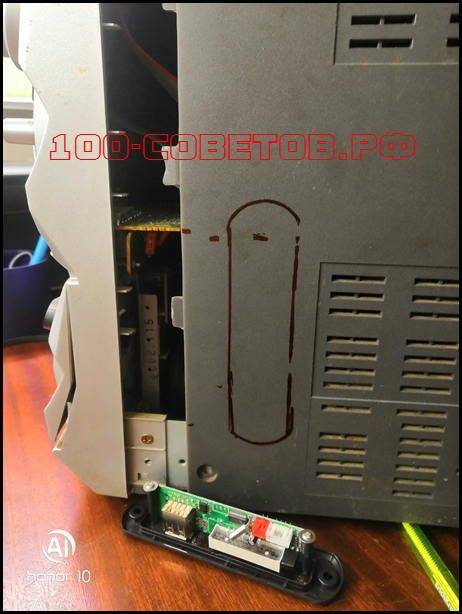

Итак, далее намечаем и вырезаем прямоугольное отверстие в которое будет вставляться наша приставка-плеер.

С алиэкспресса я заказал плеер, который питается от 5 Вольт, но также можно заказать плееры, которые питаются и от 12 вольт, если например вы хотите его использовать в автомобиле. А заказал я 5-вольтовый, потому что решил запитать его от старой, телефонной зарядки.

Так же этот плеер можно запитать и от самого музыкального центра, то есть найти на плате напряжение 5 Вольт, но я решил показать, как можно сделать проще для людей, которые не слишком разбираются в радиоэлектронике.

Внутри музыкального центра находим провода 220 вольт и подсоединяем к ней нашу 5-вольтовую зарядку, то есть припаиваем к вилке провода и подсоединяем их к проводам в музыкальном центре 220 вольт, я к ней уже припаял провода и закрутил изолентой.

К зарядке припаиваем штекер с проводами идущий в комплекте с плеером, будьте внимательней, там есть плюс и минус, не перепутайте.

Всё с питанием плеера мы разобрались, теперь осталось припаять выход с плеера, который будет идти на вход AUX музыкального центра.

Сзади музыкального центра на его крышке даже написано где имеется AUX вход.

Вот к нему мы будем припаивать провода идущие от нашего плеера.

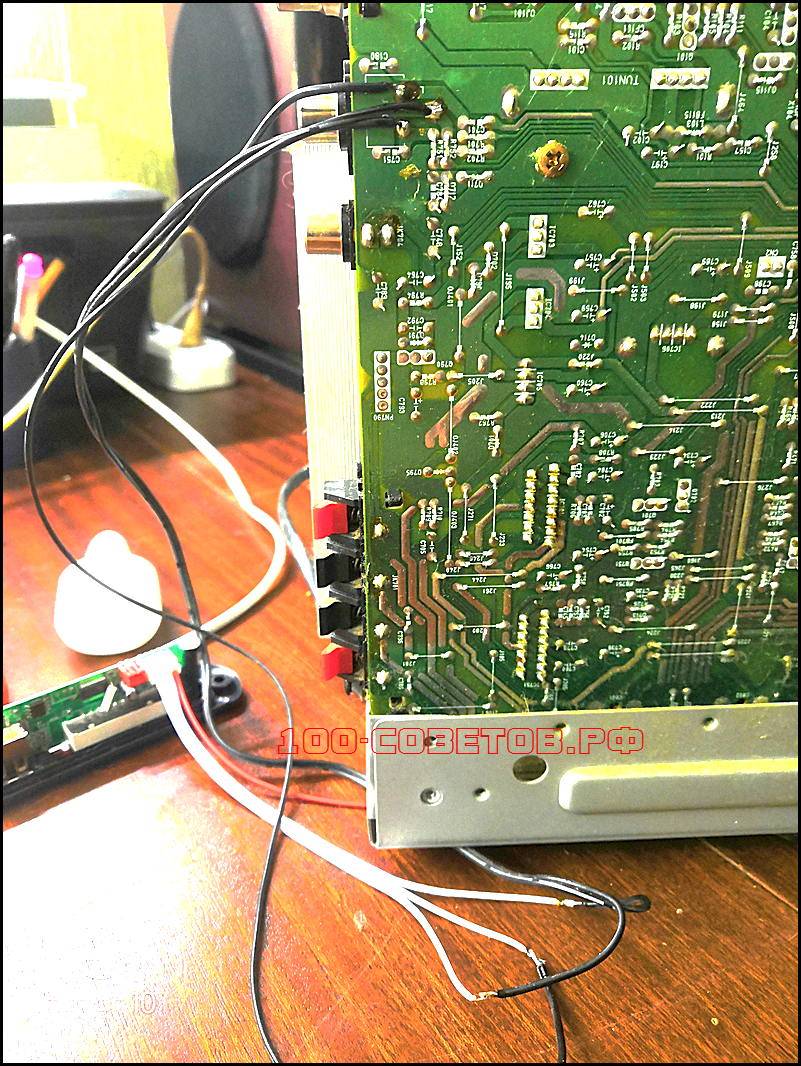

На плате музыкального центра мы находим куда припаивается aux-вход, там тоже будет написано L-это левый канал, R-это правый канал, GND-масса.

READ Как подключить компьютер через ноутбук как монитор

Вот и припаиваем туда наши провода левый соединяем с левым каналом, правый с правым, ну а массу с массой.

Как только всё припаяли, заизолировали и проверили, можно включить и удостовериться, что всё работает.

Если всё работает, как положено, то можно собирать наш музыкальный центр, то есть прикрутить все крышки на место. А затем, вставить и прикрутить на место наш плеер. Вот теперь всё готово.

И при работе в гараже, можно наслаждаться любимой музыкой.

Источник

Как переделать музыкальный центр под USB

Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.

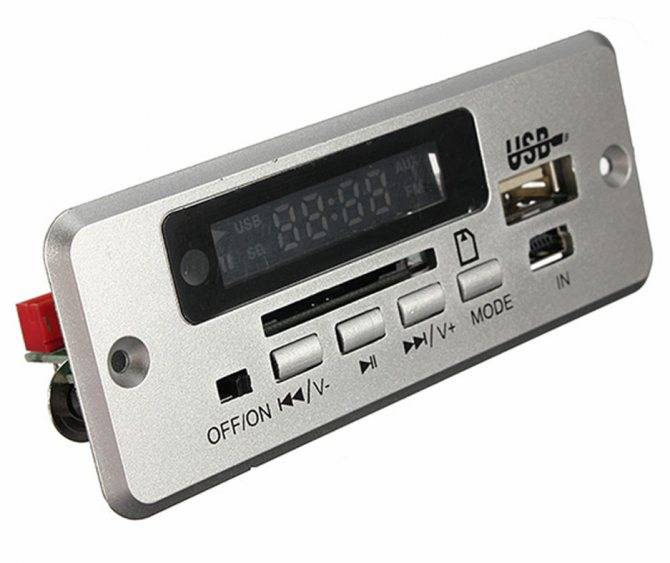

О встраиваемых модулях

Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука. В систему входят:

  1. Простые устройства, оснащенные только разъемом usb.
  2. Навороченные модели с дисплеем для вывода данных.
  3. Пульт, при помощи которого можно управлять устройством.
  4. Определенное количество разъемов для различных нужд.

Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:

  1. Аккумуляторный блок, или блок, отвечающий за заряд.
  2. Колонки от старой системы, именно через них и будет звучать музыка.
  3. Ну и усилитель звука, встроенный в музыкальный центр.

Плата преобразования звука

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Заключение

Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флэшки.

Как сделать USB вход на старом магнитофоне или музыкальном центре

Стоит у меня давно музыкальный центр без дела, так как кассет уже практически нет, да и диски уже отходят. Вот я и решил его переделать, вернее снабдить его входом USB и микро CD, чтобы вставил флешку и слушай любимую музыку.

А для этого мне потребовалось на алиэкспрессе заказать MP3 плеер в виде приставки к любой аппаратуре.

Если кто захочет повторить это всё, вот ссылка на эту приставку.

Для этого нам понадобится разобрать музыкальный центр, вернее открутить боковые крышки и заднюю тоже.

Итак начнем…

Но сначала нужно выбрать место, куда вы будете встраивать этот маленький плеер. Я решил его встроить в боковую, правую крышку музыкального центра, вы можете выбрать другое, удобное для вас место.

Музыкальный центр я решил переделать и использовать в гараже, чтобы наслаждаться любимой музыкой во время работы.

Итак, далее намечаем и вырезаем прямоугольное отверстие в которое будет вставляться наша приставка-плеер.

С алиэкспресса я заказал плеер, который питается от 5 Вольт, но также можно заказать плееры, которые питаются и от 12 вольт, если например вы хотите его использовать в автомобиле. А заказал я 5-вольтовый, потому что решил запитать его от старой, телефонной зарядки.

Так же этот плеер можно запитать и от самого музыкального центра, то есть найти на плате напряжение 5 Вольт, но я решил показать, как можно сделать проще для людей, которые не слишком разбираются в радиоэлектронике.

Внутри музыкального центра находим провода 220 вольт и подсоединяем к ней нашу 5-вольтовую зарядку, то есть припаиваем к вилке провода и подсоединяем их к проводам в музыкальном центре 220 вольт, я к ней уже припаял провода и закрутил изолентой.

К зарядке припаиваем штекер с проводами идущий в комплекте с плеером, будьте внимательней, там есть плюс и минус, не перепутайте.

Всё с питанием плеера мы разобрались, теперь осталось припаять выход с плеера, который будет идти на вход AUX музыкального центра.

Сзади музыкального центра на его крышке даже написано где имеется AUX вход.

Вот к нему мы будем припаивать провода идущие от нашего плеера.

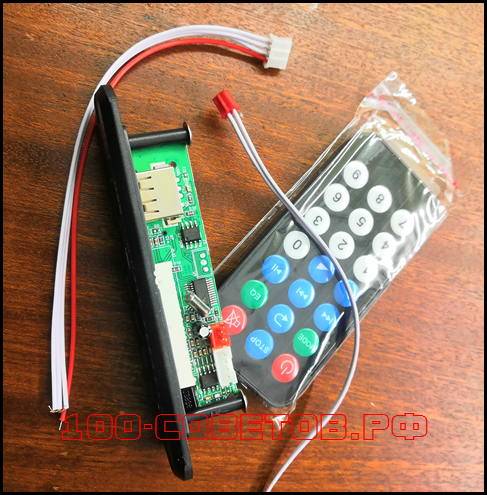

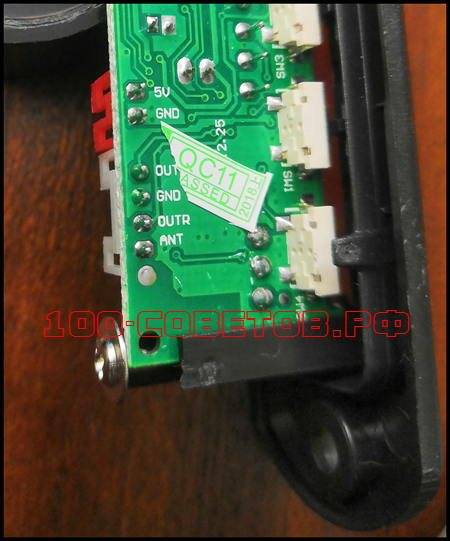

А от плеера, как мы видим идет 4 провода, красный-это антенна (ANT) он нам не нужен его мы сразу можем просто заизолировать на всякий случай, далее остаётся три провода, один из них масса (GND), а два других левый (OUTL) и правый канал (OUTR) , вот они-то нам и нужны.

На плате музыкального центра мы находим куда припаивается aux-вход, там тоже будет написано L-это левый канал, R-это правый канал, GND-масса.

Вот и припаиваем туда наши провода левый соединяем с левым каналом, правый с правым, ну а массу с массой.

Как только всё припаяли, заизолировали и проверили, можно включить и удостовериться, что всё работает.

Если всё работает, как положено, то можно собирать наш музыкальный центр, то есть прикрутить все крышки на место. А затем, вставить и прикрутить на место наш плеер. Вот теперь всё готово.

И при работе в гараже, можно наслаждаться любимой музыкой.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

  1. Необходимо частично разобрать старый магнитофон.
  2. Ориентируясь на схемы модуля и аудиосистемы, нужно с помощью провода подключить блок питания к соответствующему выводу модульной платы.
  3. Затем следует переходить к монтажу модуля в выбранное место: отделение для кассет или дисков. Для этого требуется соединить соответствующие вывода модульного устройства и звуковой платы музыкального центра. Процедуру можно выполнить с помощью паяльника (спаять провода) либо использовать имеющийся aux-вход.
  4. В конце модернизации необходимо подключить блок питания и реконструкция завершена.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете. Аудиомодуль должен иметь постоянное питание 5 V. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb.

Все тонкости переделки детально показаны в видео далее.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera

Watch this video on YouTube

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра
Соединение стенок корпуса
Внутренняя перегородка корпуса
Сборка корпуса центра
Корпус собран
Тыльная панель с крышкой
Разметка лицевой панели

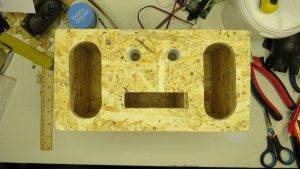

Отверстия в передней панели
Вклеены фазоинверторы
Лицевая панель музыкального центра
Корпус Bluetooth центра
Разводка проводников
Установка динамиков на лицевой панели
Лицевая панель закреплена в корпусе
Лицевая панель
Установка модуля
Крышка тыльной панели
Bluetooth музыкальный центр

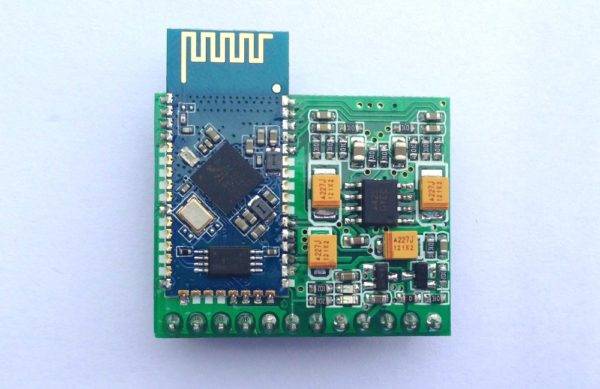

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня http://ali.pub/4bw467.

Как установить модуль

Сначала найдите место для установки устройства. Для этого подходит дека кассетного проигрывателя, разъем CD чейнджера. Можно самостоятельно проделать отверстие в нужном месте на корпусе музыкального центра. От того, где расположено устройство, зависит длина кабеля.

К устройству подключены 5 проводов:

  • 3 из них — это выход звука: правый, левый и центральный.
  • 2 других — провода питания.

Провода подключаются напрямую к плате музыкального центра. Выход звука подключается к AUX разъемам. Предварительно найдите на плате левый, правый и центральный AUX контакты.

Провода питания также подключаются к разъемам питания на плате музыкального центра. Так модуль будет запускаться сразу при включении. Чтобы модуль включался только при переключении на режим AUX, найдите на плате центра место , которое отвечает за питание при режиме AUX, и подключите провод к нему.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera

Watch this video on YouTube


Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра
Соединение стенок корпуса
Внутренняя перегородка корпуса
Сборка корпуса центра
Корпус собран
Тыльная панель с крышкой
Разметка лицевой панели
Отверстия в передней панели
Вклеены фазоинверторы
Лицевая панель музыкального центра
Корпус Bluetooth центра
Разводка проводников
Установка динамиков на лицевой панели
Лицевая панель закреплена в корпусе
Лицевая панель
Установка модуля
Крышка тыльной панели
Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня http://ali.pub/4bw467.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

  1. Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
  2. Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям  и проявить терпение.

mp3 декодер или вторая жизнь музыкального центра

И тут я натолкнулся на обзоры разных mp3 декодеров и то как их встраивают в колонки, старые магнитолы и прочее, ну и решил заказать.

Вот сам музыкальный центр.

Все фото сделаны просто так, для себя, обзор делать не предполагал, так как тут, на муське, были похожие устройства и расписано там было все очень подробно например mysku.ru/blog/china-stores/22295.html и тут mysku.ru/blog/aliexpress/30448.html

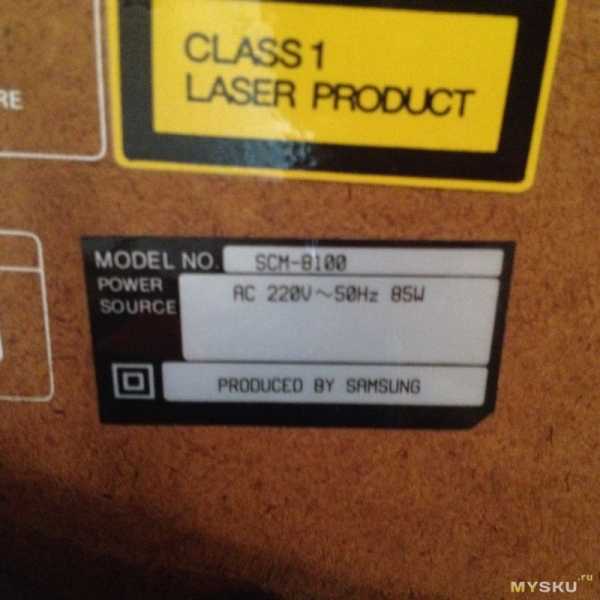

Итак имеем муз.центр Samsung

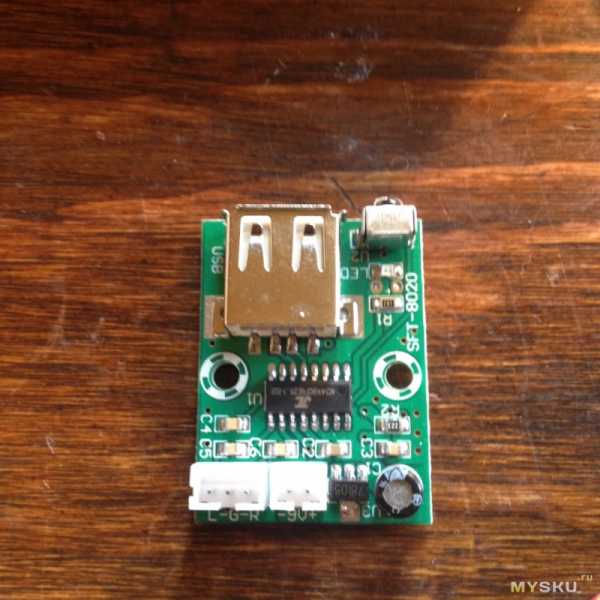

Платку из Китая, пульт к ней и пара проводков, для подключения питания и звука на выход.

Пульт обычный китайский, инфракрасный, какие идут ко всем китайским радиотоварам. ФМ-трансмитерам, мр3 плеерам итд. Фото нет.

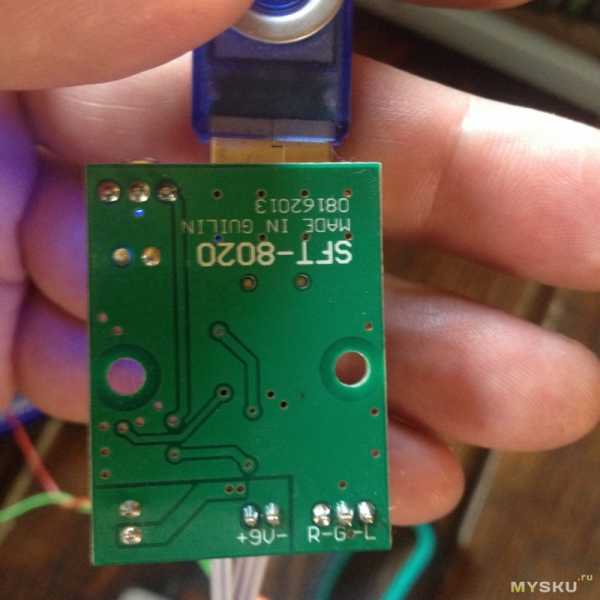

Плата с обратной стороны

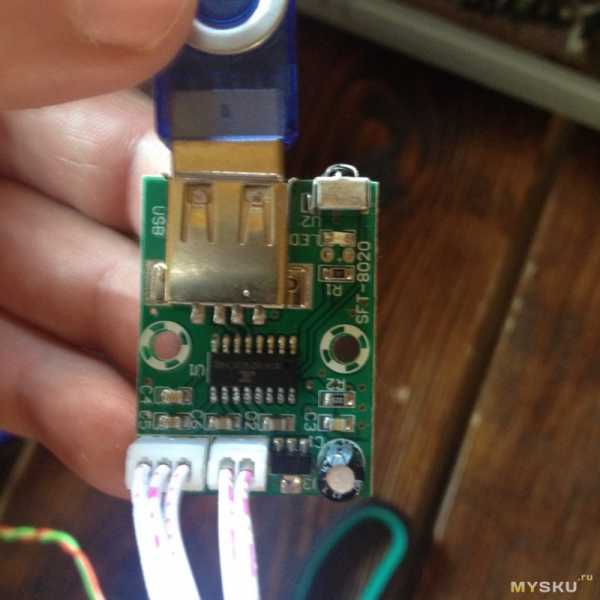

Подключаем 9В от батарейки Крона. Плата начинает моргать адским синим светодиодом

Сам я в электронике не особо силен, поэтому разбираю муз.центр и звоню другу. Тот уточнив у меня модель центра, находит принципиальную схему в интернете и говорит «ищи микросхему LA3246, это предусилитель магнитофона, ноги 17 и 4 это аудио каналы, а нога 10 это земля, а 11 это питание» Нахожу

и припаиваю

Проверяю, играет, но как то громко, так, что даже зашкаливает. Переношу на ноги 5 16 и все становится просто замечательно! Но есть одно НО! так как это предусилитель магнитофона, то играет это когда на магнитофоне нажата кнопка Play.

Потом я взял у жены дремель, тоже купленный в Китае и прорезал дырку, прикрепил изнутри плату и собрал центр обратно.

Итог, полтора часа возни, музыкальный центр продолжает радовать. Громкость и режимы музыкального центра переключаю родным пультом, кнопка Play на магнитофоне механическая и всегда нажата, мр3-декодер стоит в режиме «Random». Переключаю на радио — играет радио, переключаю на магнитофон — играют мр3. Меня все это более чем устраивает.

Декодер играет мр3 до 320кбит, флешки 32Гб поддерживает, больший размер и HDD не проверял.

+ вторая жизнь старой техники + дешево + повозится с паяльником от нечего делать на даче.

Купил за свои кровные, давно.

Зачем подключать USB

Еще с 70-х годов прошлого столетия из автомобилей доносится музыка. Поначалу такая роскошь, как радио в машине, была доступна далеко не всем. Ею похвастать могли лишь представительские марки, например Волги. Промышленность не стояла на месте, и вскоре радиоприемник был оснащен кассетным магнитофоном, а потом стал поддерживать диски и даже флеш-карты.

Автомобилистам, в чьем железном коне нет приемника, отвечающего всем современным требованиям, расстраиваться не стоит. Установка USB в штатную магнитолу легко проводится и не требует особых навыков. Справиться с такой задачей сможет практически каждый.

Интересующий нас вход позволяет слушать музыку с подключенной к аудиотехнике флешки (стандарта 2.0), если в машине магнитола без USB и аукс. Это удобно и востребовано. Не отвлекает водителя от управления, в отличие от ситуации, когда к магнитоле подключен телефон.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera


Watch this video on YouTube

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра Соединение стенок корпуса Внутренняя перегородка корпуса Сборка корпуса центра Корпус собран Тыльная панель с крышкой Разметка лицевой панели Отверстия в передней панели Вклеены фазоинверторы Лицевая панель музыкального центра Корпус Bluetooth центра Разводка проводников Установка динамиков на лицевой панели Лицевая панель закреплена в корпусе Лицевая панель Установка модуля Крышка тыльной панели Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.

Как можно обновить музыкальный центр и что для этого нужно

Если у вас есть немного свободного времени и желание восстановить работу акустической системы, можно выполнить работу своими руками в домашних условиях. Поскольку современные версии используют подключение к компьютеру и синхронизацию с ним, можно применить специальные адаптеры для обеспечения такого взаимодействия. Чтобы выполнить работу, вам понадобится приобрести следующий набор инструментов и деталей:

  • специальный модуль под MP-3 плеер с возможностью встраивания в корпус оборудования;
  • паяльник, флюс с припоем для проведения электрической цепи и установки модуля;
  • дополнительные провода для соединения с основной цепью;
  • набор шурупов, отвёртка и шуруповёрт;
  • острый резак для того, чтобы сделать отверстие в корпусе — в него будет устанавливаться переходник.

Можно обойтись без встраивания плеера внутрь техники, но в таком случае все провода останутся снаружи и будут выглядеть некрасиво. Рекомендуется помещать оборудование внутрь, а затем аккуратно заделывать прорези в изделии.

Другие способы

Также вы можете приобрести портативную колонку с автономным питанием, которую можно взять с собой на улицу и послушать любимую музыку на природе. Для этого колонку необходимо предварительно зарядить (или иметь с собой переносное зарядное устройство), а потом подключиться к ней двумя способами:

  • через Bluetooth, который надо включить на телефоне, и при работающей колонке выбрать ее в списках доступных устройств;
  • через специальный кабель — выбор его зависит уже непосредственно от самой колонки, а в остальном принцип тот же, что и в первых пунктах, никаких сложностей в подключении не будет.

Порядок проведения работ

Все работы по подключению можно условно разделить на три части.

Поиск места для установки

Корпус музыкального центра необходимо разобрать. Обычно это делается выкручиванием саморезов на задней крышке устройства. После этого корпус разделяется на минимум две части. От пользователя требуется найти оптимальное место для установки новой панели.

Для установки модуля требуется разобрать корпус

В нем не должно быть опасности соприкосновения плеера с материнской платой. Точка установки выбирается в месте, где нет движущихся элементов механики или других частей, функциональность которых может быть нарушена. И конечно, после установки панель должна быть легко доступна для удобного использования подключаемых носителей.

К музыкальному центру с AUX плеер можно подключить двумя способами.

Поиск питания

Контакты на шлейфе питания в музыкальном центре не подписаны. Поэтому придется мерять мультиметром и искать нужный с напряжением 5В. При этом один щуп прибора устанавливается на GND материнской платы центра или на шасси. А второй последовательно прислоняется к контактам гребенки шлейфа. Делать измерение нужно при включенном питании и активированном режиме AUX.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera


Watch this video on YouTube Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра Соединение стенок корпуса Внутренняя перегородка корпуса Сборка корпуса центра Корпус собран Тыльная панель с крышкой Разметка лицевой панели Отверстия в передней панели Вклеены фазоинверторы Лицевая панель музыкального центра Корпус Bluetooth центра Разводка проводников Установка динамиков на лицевой панели Лицевая панель закреплена в корпусе Лицевая панель Установка модуля Крышка тыльной панели Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня https://ali.pub/4bw467.

Первый способ

Для этой цели понадобится любой ненужный китайский MP-3 плеер, считывающий композиции с флешки и карт памяти, главное чтобы у него имелся разъем под наушники. Из него вам понадобится лишь аудио сигнал.

  • Разобрав магнитолу и сняв CD привод, плюсовой провод питания музыкального MP3 плеера припаивается к контакту старой системы, где после запуска находится напряжение. Подключив звук, берется провод и соединяется с выходом плеера и AUX входом магнитолы. После этого плата плеера монтируется в основание акустической системы, сняв привод — свободного места там хватает.
  • Главное, подсоединить все правильно, чтобы избежать короткого замыкания. Кнопки управления плеера выводятся к ненужным кнопкам управления CD привода. Собрав магнитолу можно наслаждаться музыкой с цифровых носителей, с флешки, для этого нужно лишь включить механизм AUX. Композиции при этом можно перелистывать кнопками.
  • Перед включением запуска музыки с флешки нужно убавить звук, это избавит от громкого сигнала когда входной сигнал достаточно сильный.

Второй способ

Также, для прослушивания флешки на вашем устройстве, можно выполнить при помощи переходника, который делается самостоятельно. Главное, чтобы на магнитоле имелся выход внешнего сигнала AUX. Для подключения понадобится штекер от простых наушников и несколько разъемов в виде тюльпана, провод четырех жильный, помещенный в медную оплетку

Важно, чтобы кабель от наушников был в рабочем состоянии, чтобы проверить его, можно использовать мультиметр

  • У основного кабеля штекера, который находится около самого основания, снимается изоляция.
  • Проводники правых и левых каналов, имеющие алый и зеленый цвет, припаиваются к среднему выводу разъема тюльпан.
  • При завершении работы, контакт основного провода должен быть подсоединен к стальному основанию тюльпана, а другие — к центральным выводам тюльпана. В результате получится такой переходник, как на фото.
  • В разъем внешнего звукового сигнала магнитолы подключается переходник, куда подсоединяется любое считывающее устройство.
  • После включения запускается авто режим AUX и можно наслаждаться музыкой записанной на флешку.

AUX выход своими руками

Но что делать, если на вашей автомагнитоле не имеется AUX порт для подключения внешних источников музыки? Следует потратить немного времени и сделать все самостоятельно.

Прежде чем приступать к работе, следует подготовить все необходимое. Вам нужны будут штекер от наушников и провода, можно взять от них же. Обычный штекер разделен на несколько частей. Самая большая, находящаяся у пластмассового основания, относится к центральному проводу и имеет основной цвет. Две оставшиеся части причисляются к каналам и закрашены красным и зеленым цветами, смотрите на фото.

Первым делом нужно вытащить автомагнитолу. В основном она закрепляется на пластмассовые защелки, поэтому трудностей при ее снятии быть не должно. Далее откручиваются болтики на панели вентиляции, после чего сама панель приподнимается кверху, чтобы убрать все помехи. Все провода от наушников припаиваются к разъему тюльпан — общий к металлическому основанию, проводники к средним выводам.Далее припаянные провода вместе со штекером выводятся в салон, для удобного подключения считывающих устройств.

После этого можно включать любой трек. Заранее на автомагнитоле следует отрегулировать звук. При правильно проведенных работах в колонках автомобиля должна звучать музыка. Акустическая система при этом будет играть роль усилителя.

В описанных способах по улучшению штатной магнитолы нет ничего трудного и сделать это самостоятельно под силу каждому.

Музыкальная техника для автомобилей постоянно совершенствуется, становясь с каждым днем все более функциональной. Сегодня не обязательно приобретать множество дисков и постоянно следить за их состоянием. Теперь достаточно с собой носить компактную флешку с музыкой. Однако некоторые владельцы автомобилей сталкиваются с проблемой применения флеш-накопителя, а потому их интересует, как сделать USB-вход в автомагнитоле? О некоторых тонкостях мы расскажем в нашей статье.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
