Как самостоятельно сделать наушники

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

  • красный — правый канал;
  • зеленый, синий или белый провод — левый канал;
  • бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй:

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

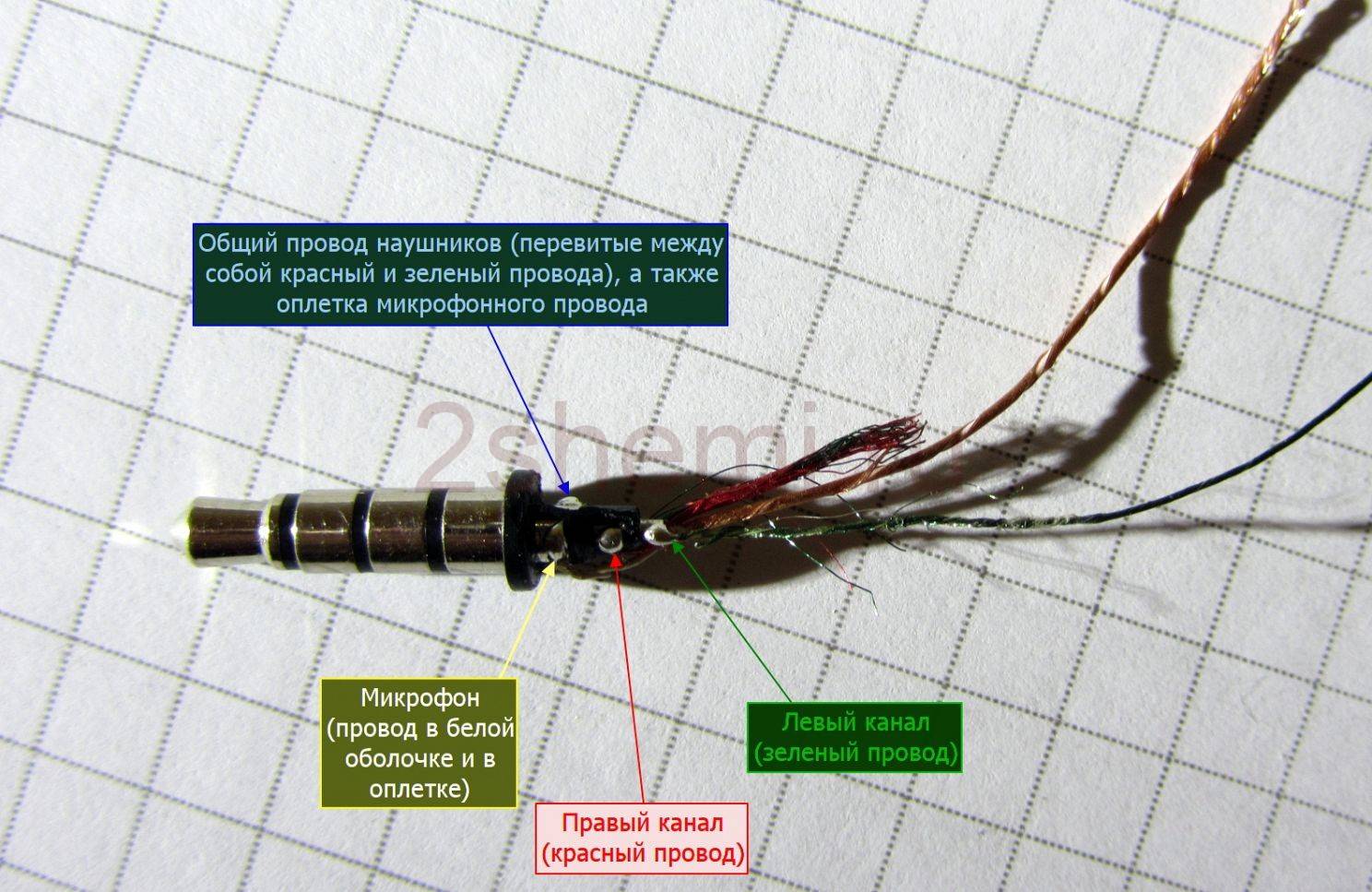

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

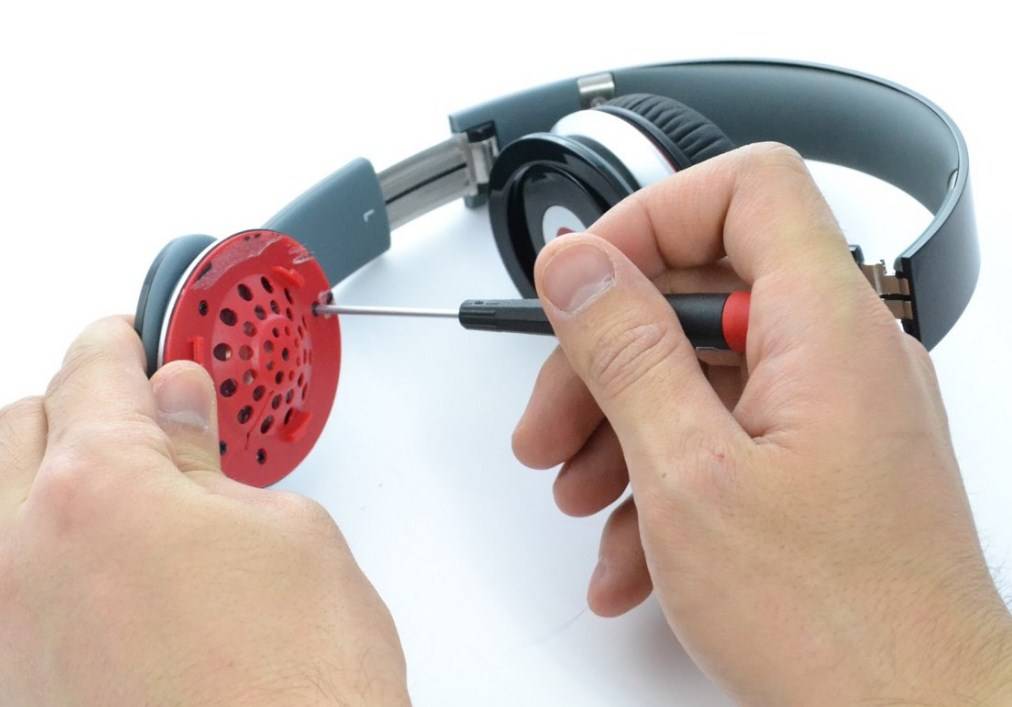

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Не работает один наушник: разносторонние причины и как починить устройство

Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.

ПричинаРазъяснение
Неплотное вхождение штекера в разъёмКонтакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен.
Отсутствие драйверовЕсли утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить.
Загрязнение и попадание влагиВ течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета.

Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки. Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами

Устранение проблем с гарнитурой Windows

Убедитесь, что вы используете правильные порты

Всё ли подключено? Вы использовали правильный порт? Для 3,5-мм разъемов он обычно зеленый для вывода и розовый для ввода, в зависимости от доступной звуковой карты. Новые материнские платы поставляются с многочисленными портами для объемного звучания, поэтому вам, возможно, придётся обратиться к руководству для получения более подробной информации.

Отключите автоопределение

Программное обеспечение OEM может вмешиваться в работу звуковых устройств. Если у вас есть программное обеспечение, такое как HD Audio Manager от Realtek, попробуйте отключить функцию обнаружения гнезда и посмотрите, поможет ли это.

Переустановка драйверов

Если ваша гарнитура не работает, возможно, проблема в драйверах. Перейдите в диспетчер устройств и удалите драйверы для подключенной гарнитуры. Перезагрузите компьютер и снова подключите гарнитуру, чтобы Windows переустановила их. Да, это простейший процесс «выключи и снова включи», но он работает.

Выберите другой формат

Если вы всё ещё не можете получить звука, попробуйте выбрать другой формат для ввода/вывода в окне свойств (используйте шаги для гарнитуры выше).

Проверьте регуляторы

В зависимости от марки и модели гарнитуры она может поддерживать элементы управления, расположенные на кабеле. Здесь доступны ползунки громкости и кнопки отключения звука, – убедитесь, что они установлены в режим использования.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS// диаметром 3,5 мм (самый распространенный, применяется для современных , микрофонов, акустики, фотовспышек и т.д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта .

Такие распиновки штекеров на 2 и на 3 контакта имеют и для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для , то стоит помнить о перегреве контактов .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Как восстановить порванный провод

Если исследование показало, что кабель всё-таки порвался, придется его соединить. Данная процедура проводится в несколько этапов.

В самом начале придется позаботиться об изолирующем материале. С проводов от наушников необходимо полностью удалить изоляцию и прозрачный защитный слой. Значительно облегчить работу помогут специальные кусачки или канцелярский нож. В крайнем случае можно воспользоваться ножницами, но это чревато перекусыванием провода
Вам необходимо зачистить всего полтора сантиметра провода, а после этого уже просто провести разрез.

Обратите внимание на то, что наушники с микрофоном состоят из соединенных между собой проводков. Два провода, один из которых проводит сигнал, а второй является заземлением, находятся рядом
Перелом может возникнуть на одном из них, а может затронуть и оба.
Перейдем к следующему шагу и отрежем часть провода

Разрез нужно нанести таким образом, чтобы разделить наушники точно пополам, важно не расщепить провод, а именно перекусить. Чтобы не подвергать кабель электрическим повреждениям, укоротить его нужно на одинаковую длину с двух сторон.

Можно считать везением, если порвался только один проводок

В этой ситуации можно обойтись без обрезки и наращивания кабеля. При одинаковом результате это значительно экономит время.
Скрутите провода таким образом, чтобы они образовали надежное соединение.
Воспользовавшись паяльником, нанесите слой припоя, надежно фиксирующий место скрутки.

В качестве завершающего шага нагрейте термоусадочную трубку для придания нужной формы. Специалисты рекомендуют воспользоваться феном или аналогичным устройством.

Многие владельцы при поломке гарнитуры интересуются, а возможен ли ремонт наушников своими руками без паяльника. Специалисты отвечают – нет. Все провода требуют надежной спайки для обеспечения стабильного контакта. Скрутки, не зафиксированные припоем, будут постоянно распадаться, о качестве звука и речи не идет.

Что делать со сломанными наушниками

Вместо того чтобы устройство выбрасывать, можно сначала попробовать его самостоятельно починить. Для этого придётся определить причину поломки — их может быть довольно много. После этого вы легко найдёте решение проблемы в интернете и, если ваших навыков будет достаточно для ремонта, сможете вернуть им нормальную работоспособность.

Но если наушникам уже ничто не поможет или вы попросту купили новые, не желая возиться с ремонтом, то есть смысл изучить несколько интересных идей, для реализации которых нужно совсем немного времени и усилий. В результате можно получить совершенно новую и оригинальную вещь.

Для изготовления таких поделок обычно не требуется наличия специальных навыков или опыта, а также большое количество дополнительных материалов, поэтому с задачей справится даже новичок.

Если вы заинтересовались таким полезным перевоплощением, рассмотрим подробнее самые популярные идеи поделок из старых наушников.

Распиновка наушников самсунг

Для работы необходимо запастись следующими устройствами:

Паяльник. Можно покупать не слишком мощный. Есть методы ремонта наушников и без его применения, но они менее эффективны.

Новый разъем, который будет соответствовать типу вашего.

Теперь следует выполнить такие действия:

Нужно отрезать часть старого провода. Расстояние от основания должно составлять приблизительно один сантиметр. Теперь сломанная часть проводов успешно устранена.

Далее снимается изолирующий слой. Появятся четыре провода. Два из них покрыты защитным слоем, на оставшихся изоляция отсутствует.

Необходимо снять изолирующий лак. Для этого можно использовать канцелярский нож или наждачную бумагу. Скрутите левый и правый каналы.

Если есть только три провода, тогда снимается только защитное лаковое покрытие.

Разберите новый разъем и проденьте на провод.

Можно приступить к распиновке. Для этого лучше первым обработать общий канал, а потом левый и правый.

Дайте немного остыть системе. После этого нужно перейти к тестированию. Подсоедините штекер к разъему. Если все нормально, то можно собирать устройство.

Закрепите провод, используя зажим. Для этого понадобятся плоскогубцы.

Для большей надежности необходимо заизолировать контакты при помощи изоленты. Таким образом, значительно снизится риск последующей поломки.

Теперь осталось собрать разъем и наслаждаться качественным звуком.

Как сделать USB — наушники

Сейчас становится популярен новый вид наушников, который, тем не менее, также часто приходит в негодность. Как сделать usb-наушники своими руками, если у них сломался разъем? Все очень просто. Для начала удалите испорченную деталь при помощи кусачек или острого ножа. Затем возьмите исправный разъем и аккуратно припаяйте его к основному кабелю.

Помните о том, что, как и при работе со штекером, нужно уделить внимание контактам и не переборщить с канифолью. В остальном usb-наушники ничем не отличаются от обычных, и процесс сборки не имеет принципиальных отличий

https://youtube.com/watch?v=4YRL7DQUREY

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

  • штекер, который можно подключить к устройству;
  • разъём “мама”, в который подключаются наушники;
  • отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере

Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится – для подключения наушников и компьютера используются разные вывода.

Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы 10- и 20-пиновые разъёмы телефонов фирмы Samsung и некоторые другие. Распайку наушников для этих моделей можно найти в интернете.

Тематические материалы: 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

CTIA распайка штекера TRRS

Гарнитура JBL T110. Купить JBL T110 на GearBest Штекер TRRS распаян по схеме CTIA: 1. Левый − Зелёный 2. Правый − Красный 3. Общий − Синий; Экран — Медный 4. Микрофон − Белый

Спасибо за информацию пикабушнику sasha193.

Тут слегка неправильная схема, она не работает у меня, вот рабочая схема (фото ниже)

JBL выпускается распаянной под CTIA (как и указано на сайте). Это уже вы её переделали под OMTP. И сравните расположение цветов на своих схемах слева и справа — там какая-то путаница.

CTIA распайка штекера TRRS

Гарнитура JBL T110. Купить JBL T110 на GearBest Штекер TRRS распаян по схеме CTIA: 1. Левый − Зелёный 2. Правый − Красный 3. Общий − Синий; Экран — Медный 4. Микрофон − Белый

Спасибо за информацию пикабушнику sasha193.

Тут слегка неправильная схема, она не работает у меня, вот рабочая схема (фото ниже)

JBL выпускается распаянной под CTIA (как и указано на сайте). Это уже вы её переделали под OMTP. И сравните расположение цветов на своих схемах слева и справа — там какая-то путаница.

Как заменить штекер наушников: пошаговое руководство

Если музыка из наушников звучит только в одно ухо, не торопитесь выкидывать их, тем более если сами наушники еще хорошие. Нередко поврежденные контакты можно запаять, особенно на штекере.

Наверняка вам знакома такая ситуация: надеваете вы наушники, предвкушая наслаждение любимыми мелодиями — и все, приехали: ничего не слышно. Или работает только один наушник, что раздражает еще больше — музыка вроде играет, но нормально не послушаешь.

При возникновении подобных неполадок в большинстве случаев можно слегка подергать кабель у штекера или установить его в определенное положение, плавно сдавливая основание до тех пор, пока звук не пойдет из обоих каналов. Это может ненадолго помочь, но порядком надоедает, если так делать постоянно.

Самый легкий путь в таком случае — махнуть рукой и купить новые наушники. Вариант, конечно, неплохой, но что, если сломались не какие-то там обычные наушники, а дорогие и высококачественные, и вообще самые любимые и замечательные? Самое обидное, что такие симптомы, как правило, говорят не о поломке самих наушников, а о повреждении какого-то контакта, кабеля или штекера-коннектора.

Заменить штекер — дело не особо трудное и дорогое. Стандартные контактные штекеры продаются в магазинах электроники в пределах сотни рублей. Но новый штекер почти всегда требуется припаять к проводу. Существуют, конечно, модели, которые завинчиваются и зажимаются, но для наушников, которые используются с мобильными устройствами, мы их не рекомендуем.

Итак, для ремонта нам потребуются: паяльник, припой и навыки работы с ними. Для пущего эффекта рекомендуем найти кусок термоусаживаемой трубки (ТУТ) для изоляции токоведущих частей. Трубка плотно охватывает кабель, дополнительно обеспечивая механическую защиту — то же, что и изолента, только трубка гораздо удобнее, да и надежность выше.

Можно также купить беспроводные наушники.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера . Чтобы разобрать корпусированный показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать до нужной формы.

Изготовление USB-наушников

Сегодня все более популярными становятся наушники и гарнитуры с разъемом USB. Собрать самостоятельно такое устройство из наушников с разъемом 3,5 мм и USB порта не получится, так как необходим преобразователь с аналогового сигнала на цифровой.

Некоторые пользователи поступают следующим образом: выбирают звуковую карту как можно меньшего размера, разбирают, вытаскивают плату и выпаивают разъемы 3,5 мм. На их место впаивают предварительно подготовленные провода от наушников. Затем жилы изолируют и аккуратно помещают плату в корпус, после чего собирают устройство.

Отремонтировать старые USB-наушники, если на них поврежден штекер, очень легко. Для этого необходимо отрезать поломанную деталь с несколькими сантиметрами кабеля, снять изоляцию с проводов, отступив пару сантиметров, и припаять их к новому штекеру, приобретенному или срезанному с нерабочих USB-наушников.

????️ 5. Включаем и настраиваем микрофон наушников на компьютере (на Windows)

Как включить микрофон в наушниках с одним штекером? Или как использовать микрофон и наушники одновременно? Если вдруг микрофон сразу не заработал, нужно произвести минимальные настройки в системе Windows:

  • Windows 10. В трее у часов: правой кнопкой по динамику → открыть параметры звука → в середине страницы блок «Ввод» → из выпадающего списка выбираем нужный микрофон (от нужной гарнитуры) → свойства устройства→ выставляем комфортную громкость, для начала попробуйте 80-85.
  • Windows 7. В трее у часов: правой кнопкой по динамику → записывающие устройства → правой кнопкой по вашему микрофону → свойства → уровни → и выставляем уровень примерно на 85-95.

Меняем уровень

  • Иногда нужно выбрать конкретный микрофон устройством записи по умолчанию. Делается в том же меню. Часто такое бывает, когда в списке устройств записи их несколько. Другой вариант, если компьютер не видит гарнитуру с микрофоном (особенно беспроводную) – скачать фирменное ПО и\или драйверы для неё. Обновление драйверов звуковой карты, как описано в отдельной статье, тоже может быть полезным.
  • Кроме того, стоит попробовать перезагрузить компьютер. Иногда это банальное действие помогает. Особенно, если вы вносили какие-то программные изменения\обновления в процессе решения проблемы.
  • Если компьютер не видит беспроводные наушники с микрофоном, нюансы их подключения описаны в отдельной статье.

Как снять амбушюры с внутриканальных наушников

Поскольку самой популярной версией гарнитуры является внутриканальная модель (её ещё называют «капельки») рассмотрим её первой и подскажем, как снять с неё насадки. Для того чтобы всё сделать быстро и правильно, рекомендуем выполнять все действия по инструкции:

  1. Первым делом разверните внешнюю часть, раскрыв лепестки наружу. На корпусе наушника останется лишь сердцевина.
  2. После того как лепестки убраны, можно начинать снимать амбушюр.
  3. Аккуратно двумя пальцами ухватитесь за центральную часть и начинайте её стягивать.
  4. Для удобства можно попробовать слегка покрутить насадку, стараясь её снять.
  5. Постепенно у вас получится. Теперь то же проделайте со вторым наушником.
  6. В конце верните лепестки на исходное место, завернув их к центру.

Проверка деталей

Поломка в наушниках может произойти по разным причинам. Первое, что нужно сделать перед разборкой на запчасти — это убедиться в их неработоспособности. Нередки случаи, когда проблема скрывалась именно в основном устройстве, но владелец, не разобравшись в ситуации, выбрасывал вполне исправные наушники.

Если вы уверены, что причина именно в них, то перед тем, как собирать новые наушники, определитесь, какие детали можно пускать в дело. Типичные проблемы подобных устройств заключаются в неисправных контактах штекера, лопнувшем проводе или неисправностях излучателей звука. Как сделать наушники в таком случае? Собрать рабочие детали от трех разных пар.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
