Самодельный проектор из подручных средств

Принцип работы кинопроектора: схема и устройство

Если на руках имеется старый неработающий прибор, то разобраться в его схеме предельно просто. Достаточно его разобрать и изучить все составляющие детали. Если же такой возможности нет, рассмотрите простое устройство на фото. Главное условие для организации домашнего кинопоказа на экране — это наличие высокоточных элементов.

Некоторые схемы могут отличаться в зависимости от типа самодельного проектора. В промышленном варианте рассматривается несколько иная постановка деталей

Таким образом, профессиональная схема проектора базируется на следующих деталях:

  • лампочка для просвечивания (может быть выбран любой источник, даже мощный светодиод);
  • линза-конденсатор;
  • цветовой круг или матрица (на современных устройствах);
  • асферическая линза;
  • DLP-чип;
  • объектив;
  • экран (часто для таких целей используются мультимедийные доски).

Сфокусированный свет лампочки и высококачественная матрица (такую можно взять от любого смартфона или планшета) совокупно подают изображение, увеличенное через линзу, на экран, установленный на стене. В качестве такового могут выступать белые простыни, клеёнки и даже светлый фон мебели или обоев.

Старинные профессиональные устройства имеют такую схему, как показано на фото

Качество изображения достигается линзами и яркостью лампы. Поэтому следует выбирать источник с высоким коэффициентом полезного действия. Кроме того, необходимо соотнести размеры экрана и мощность излучения светового потока. Проще говоря, чем дальше от источника освещения будет проекция, тем мощнее лампочку нужно брать.

Приступаем к работе

Итак, как сделать проектор своими руками из обувной коробки? Сначала вам нужно окрасить внутренние стенки емкости в черный цвет. Если под рукой не оказалось такой краски, можно оклеить коробку черной бумагой. Данными действиями вы существенно улучшите качество воспроизводимого видео.

Как сделать проектор своими руками далее? На следующем этапе на одной из верхних частей коробки прорежьте небольшое отверстие для установки лупы. Последняя закрепляется при помощи скотча либо изоленты. Однако здесь нужно быть крайне аккуратным — вокруг линзы не должно быть засветов, иначе проектор для дома, своими руками сделанный, не будет качественно показывать изображение.

Внутри коробки помещается телефон. Экран гаджета обязательно должен быть направлен «лицом» к линзе. Чтобы мобильный телефон случайно не сместился в сторону, лучше использовать специальную подставку или держатель (например, автомобильный на присосках). Таким образом, мы изготовили проектор своими руками из телефона и картонной коробки из-под обуви.

Как сделать проектор из коробки

  • Для того, чтобы отверстие в центре передней части коробки было меньше на пару сантиметров самой линзы, необходимо расчертить место ее крепления. Для этого  в центр передней стенки коробки снаружи прикладывают линзу и рисуют по ней прямоугольник. Внутри получившейся фигуры рисуют еще один прямоугольник, отступив на пару сантиметров внутрь.
  • В данном примере также  нарисован еще один небольшой прямоугольник (его обводят по банковской карте). Он используется при использовании смартфона (в качестве диафрагмы внутри проектора), но делать его не обязательно.

Линзу крепят с помощью скотча или изоленты на передней панели коробки. Необходимо учесть, что рифленая часть линзы должна смотреть внутрь коробки.
После закрепления линзы коробку складывают, закрывают. Если внешний вид самодельного проектора ну страивает, можно покрасить его темной аэрозольной краской.

Если в качестве источника изображения используется планшет, то для его закрепления применяют пару толстых книг или устойчивую коробку по размерам планшета. Для того, чтобы закрепить планшет в перевернутом виде используют тонкие резинки.
Если используется ноутбук, то книги или коробка его не удержат, да и конструкция эта будет мала. Для закрепления ноутбука в задней стенке коробки (та, что напротив линзы) вырезают отверстие по размеру экрана, ноутбук переворачивают вверх ногами и кладут клавиатурой на крышку коробки.

Поскольку изображение проецируется на экран перевернутым по вертикали и горизонтали, и планшет, и ноутбук необходимо перевернуть. При этом верх и низ будут ориентированы правильно, а по горизонтали изображение будет все же отражено, то есть текст и числа на экране будут расположены справа налево. Это следует учесть при просмотре как видео, так и фото.

Для достижения максимального качества картинки яркость выставляют на полную, чтобы получить максимальный световой поток. Также увеличить четкость картинки поможет затемнение комнаты. Чем темнее в помещении, тем лучше будет изображение.

Что касается экрана, то при использовании ноутбука достаточным будет изображение с диагональю 120 см. Чем ближе будет расположен проектор к экрану на стене, тем меньше будет изображение, но при этом увеличится его четкость и яркость.

Самодельный проектор для ноутбука, конечно же, не может сравниться с цифровым проектором, но зато можно развлечься с друзьями и понять нужен ли вам проектор.

На основе мобильного устройства

Самодельный проектор можно сделать из смартфона. Следует заранее собрать необходимые для создания диапроектора материалы. Понадобится картонная коробка из-под обуви, увеличивающая изображение в 10 раз линза или лупа, скотч или синяя изолента, простой карандаш, скрепка и мобильный телефон.

Такой вариант подойдет людям, желающим развлечь детей мультфильмами. Картинка, показанная на стене, менее вредна для детского зрения, чем просмотр мультиков с экрана телевизора, ноутбука или планшета. Кроме того, этот вариант позволяет родителям контролировать, что смотрят малыши, исключить не предназначенные для детей программы.

Нужно вырезать в коробке окошко для линзы. Устанавливать ее следует ровно по центру коробки. Вычислить необходимое расстояние просто: нужно соединить углы диагональными линиями, на пересечении которых будет располагаться искомая точка. Когда центр будет найден, сделайте отверстие нужного размера.

После этого следует закрепить лупу. Для этого подойдет скотч, изолента. Можно использовать и другие способы: клеевой пистолет, силикон.

Затем в картонном проекторе для смартфона необходимо установить подставку, чтобы телефон был зафиксирован в одном положении. Подойдет выгнутая специальным образом скрепка. Можно изготовить подставку и из кусочков картона.

Следует предварительно протестировать работу получившегося устройства, подобрать подходящее расположение смартфона в коробке. Стоит попробовать различное расположение гаджета, чтобы найти лучший ракурс

Важно также закрепить картинку на телефоне в нужном положении: линза переворачивает изображение, поэтому на девайсе картинка (видеосъемка) должна быть перевернутой

Чтобы сделать проектор из телефона, нужно также проделать в коробке небольшое отверстие для зарядного устройства. Это позволит смотреть фильм, не прерываясь на подзарядку гаджета.

Как улучшить качество изображения?

Когда проектор из телефона своими руками сделан, проецируемое с лупы изображение можно улучшить для более комфортного просмотра. На экране, с которого будет проецироваться картинка, следует установить максимальные настройки. Регулировать качество можно и перемещая смартфон в коробке. Чем ближе телефон к лупе, тем четче изображение, но размеры его при этом будут меньше.

Подготовить следует и линзу: очистить от пыли и грязи. Если на линзе имеются царапины, рекомендуется заменить ее другой — это позволит улучшить качество изображения.

В помещение, в котором располагается проекционная домашнего кинотеатра, не должно быть света. Следует использовать плотные шторы, устранить все посторонние источники. Поможет и закрашивание внутренней поверхности коробки черной краской: это позволит ликвидировать «утечку» световых лучей через щели, сделает картинку более четкой.

Важно и качество поверхности, на которую проецируется фильм. На полотне не должно быть дефектов, швов, загрязнений

Рекомендуется использовать специальный экран или поверхность белого цвета.

Что нужно?

Чтобы собрать полноценное мультимедийное оборудование с нуля, нужны электронные детали для дисплея. Если не хотите паять платы и собирать ЖК-экран, заранее подготовьте смартфон, планшет или маленький беспроводной монитор. Устройство будет находиться внутри «корпуса» во время просмотра. И если сделаете своими руками проектор из телефона, которым часто пользуетесь, не сможете отвечать на звонки. Для этого придётся прерывать воспроизведение.

Помимо дисплея, вам понадобится:

Лупа. Предпочтительно десятикратное увеличение. Это должно быть качественное увеличительное стекло, а не дешёвая безделушка. От него зависит качество проецируемого изображения. Возьмите большую лупу. Самый лучший вариант — линза Френеля.

Линза Френеля

  • Картонная коробка с крышкой. Чтобы собрать самодельный проектор из смартфона, можно использовать и другой материал. Главное, чтобы вы сумели его разрезать. И чтобы у него не было зеркальной поверхности. В коробку должен свободно помещаться телефон (планшет или монитор). Также учитывайте, что на её боку будет лупа. Прикиньте на глаз размеры, чтобы всё точно влезло. Корпус можно склеить вручную из кусков картона.
  • Ножницы и/или нож.
  • В самодельный проектор должен уместиться держатель или подставка для смартфона. Чтобы зафиксировать экран в одном положении.
  • Карандаш.
  • Циркуль.
  • Скотч и/или клей.

Ещё можно сделать простенькую вещь для просмотра слайдов. Для неё нужны:

  • Фонарик или яркая лампа.
  • Лупа. Не очень выпуклая.
  • Крепления или подставки, на которых всё это можно разместить.
  • Из необязательных инструментов — держатель для диапозитивов.

Устройство на основе проектора для слайдов

Есть более простое решение для организации проекции экрана. Если под рукой оказался проектор для слайдов, то задача заметно упрощается. Оборудование оснащено всей необходимой оптикой, остаётся только доукомплектовать его источником отображения.

Оверхед-проектор для слайдов

Если речь идёт о классическом офисном слайдере формата А4, то с ним отлично будет работать матрица ноутбука. В то время как на небольших проекторах спокойно можно разместить аналогичную деталь от смартфона.

Укладываем матрицу на проектор с 5-миллиметровым зазором и организуем вентиляцию посредством компьютерных кулеров. Лампы слайдера сильно нагреваются, поэтому во избежание повреждений необходим качественный всесторонний продув.

Подготовка к созданию проектора

Для начала соберём перед собой все те материалы и компоненты, из которых можно будет сделать сам наш чудо-проектор.

Нам обязательно понадобятся обыкновенная обувная коробка среднего размера, линза 10Х кратности, канцелярский острый нож, обыкновенный карандаш для разметки, чёрная изолента, канцелярская скрепка и, естественно, смартфон. Самодельный проектор для просмотра фото и видео совсем скоро будет готов.

Аккуратно на одной из боковых стенок коробки вырезаем ровно по центру отверстие, в котором будет размещена линза

Очень важно, чтобы она располагалась строго по центру – тут нам и пригодится карандаш, которым мы начертим диагонали на стороне, где будем прорезать отверстие. Именно по центру пересечения диагоналей и будет размещаться линза.

Закрепляем линзу с помощью заранее припасённой изоленты. Впрочем, подойдут и другие варианты для фиксации, например строительный клей или силикон.

Гасим свет, завешиваем шторы и начинаем тестировать проектор. Нужно будет просто, двигая смартфон, подобрать оптимальное расположение его относительно линзы. Нужно добиться максимально качественного изображения – здесь всё просто и зависит только от положения устройства и коробки.

На ваш телефон обязательно должно быть скачано и установлено нормально работающее приложение по перевороту изображений. Дело в том, что при прохождении через линзу, видео или фотография автоматически перевернутся на 180 градусов.

Оптимальным вариантом для ОС Android будет Ultimate Rotation Control, а владельцы “яблочных” девайсов смогут использовать Video Rotate & Flip или другой вариант.

Желательно сделать удобный вход для провода MicroUSB – телефоны достаточно быстро разряжаются при воспроизведении видео или просмотре фотографий.

Как видите в изготовлении простого домашнего проектора ничего сложного. Тем более приятным моментом станет то, что затратить придётся минимальное количество средств – ведь всё, что надо для него можно найти практически в любой квартире.

Изготовление проектора своими руками на основе телефона

Современные гаджеты часто имеют солидное расширение, посредством которого можно получить качественную трансляцию видео. На них можно смотреть любые фильмы в интернете, а также самостоятельно снятые видео. Рассмотрим подробнее этапы изготовления такого девайса.

Простейший проектор

Чтобы изготовить простое устройство, понадобится минимум деталей. Однако рассчитывать на полноценное качество изображения в этом случае не стоит, так как большинство смартфонов не способны передавать изображение в достаточной яркости на дальнее расстояние. Тем не менее, это отличная альтернатива, если проектора вообще нет.

Что потребуется для работы

Для устройства проектора потребуется картонная или деревянная коробка, а также картонный корпус меньшим размером, в котором нужно сделать нишу для смартфона. Чтобы от стенок коробки меньше отражался свет, нужно закрасить её чёрным цветом. Для этого идеально подойдёт обувной крем или матовая краска. Также понадобится линза.

Подготовка всех элементов

Последовательность выполнения операций следующая.

  1. Правильно обустраиваем короб. Для этого, внутреннюю часть корпуса окрасим тёмным цветом.
  2. Помещаем в него коробку меньшего размера так, чтобы подготовленная ниша, в которую будет вставляться смартфон, была размером с экран.
  3. Направляем открытую часть на свободный край второй коробки.
  4. Готовим подвеску или подставку для линзы, устанавливаем её на столе, прикрепляем к ней увеличитель.
  5. Его допускается крепить к картонной коробке, предварительно вырезав для этого специальную нишу.
  6. Чтобы увеличитель не падал, его закрепляют посредством клеевого пистолета.

Сборка конструкции

Когда все детали скомпонованы, остаётся собрать их в единое целое. Вставляем включенный смартфон в подготовленную нишу и направляем картинку через линзу на полотно, установленное в качестве экрана.

Такой кинопроектор удобно использовать, если имеется пульт ДУ, который работает по Wi-fi, иначе для каждого переключения придётся извлекать телефон из коробки.

Процесс изготовления голографического проектора

Голографические проекторы способны точно передать картинку с любого мобильного гаджета, при условии включения максимальной яркости. Детали можно найти в своей мастерской или немного потратиться на приобретение в магазине нескольких подходящих элементов.

Список материалов и инструментов

Для быстрого создания 3D-проектора пригодятся:

  • корпус от CD-дисков;
  • клеевой пистолет;
  • малярный или канцелярский нож;
  • пассатижи;
  • смартфон;
  • специальное видео с голографической графикой;
  • соответствующий чертёж.

Важно соблюдать все размеры, которые прописаны в чертеже, иначе будет невозможно добиться чёткости изображения

Изготовление деталей для проектора

Для создания усечённой пирамиды, воспользуемся чертежом, который позволит рассчитать размеры каждой детали.

Рассмотрим пошаговый алгоритм:

  1. При помощи чертежа отметим четыре одинаковых эскиза на пластике от футляра для дисков, и, воспользовавшись канцелярским ножом, аккуратно вырежем их.
  2. Все эти детали склеиваем между собой клеевым пистолетом так, чтобы получилась усечённая пирамида.
  3. При появлении на торцах выкроек зазубрин, они обрабатываются наждачной бумагой.
  4. Устанавливаем смартфон на верхнюю часть пирамиды так, чтобы дисплей располагался по центру.
  5. Сверху кладём тёмный или матовый картон (чтобы анимация не отзеркаливалась).

Аналогично можно использовать проектор в вертикальном положении. Но для этого необходимо будет сделать подставки, удерживающие смартфон и матовый картон.

Настройка изображения на смартфоне

Чтобы картинка полноценно отображалась на матовой поверхности, необходимо выполнить некоторые настройки экрана. Обязательно поставьте яркость на максимальный уровень, настройте цветность, чтобы она была естественной. В этой ситуации целесообразно установить автоматический режим контрастности, а цветовой фон в положение «Стандарт».

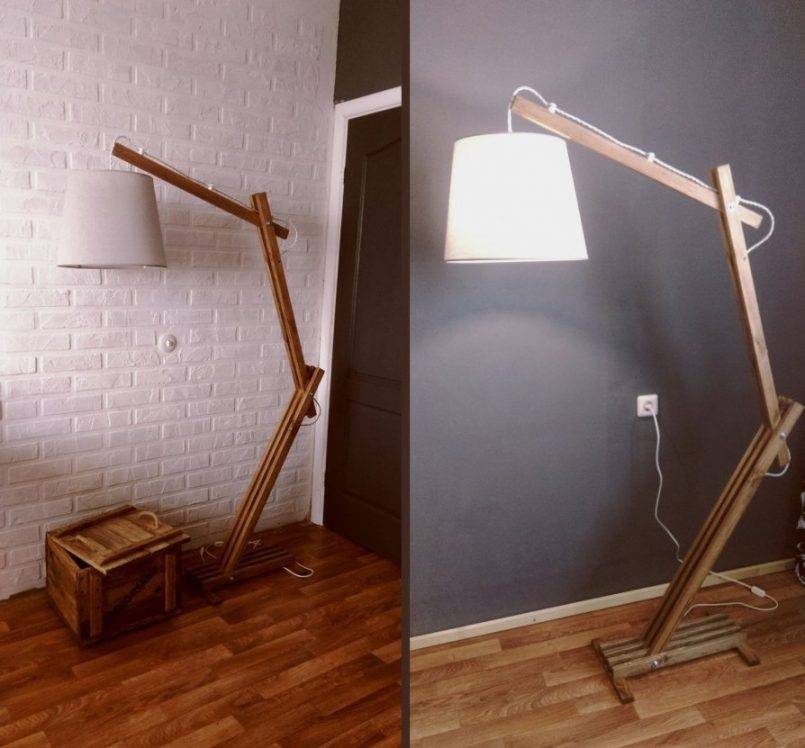

Еще один способ…

Для тех, кто не сидит на месте и желает изучить несколько методов, предлагаем еще один вариант.

Итак, напольный торшер своими руками:

  • Подставку формируем из гипса. С этой целью берем 3 — 5 кг сухой смеси, зависимо от желаемого размера.
  • Для ножки выбираем алюминиевую трубку.
  • Сгибаем сетку для каркаса шириной, эквивалентной высоте абажура. Соединяем края проволокой таким образом, чтобы получился необходимый диаметр.
  • С целью создания каркаса более прочным, по всей протяженности окружности пускаем алюминиевую ленту.
  • Оформляем каркас, опираясь на свою фантазию. Это может быть техника макраме, а можно каркас дополнить черной либо серебристой проволокой и получится светильник в стиле хай-тек.

Советы мастеров

Для людей, которые обладают достаточными навыками, подкрепленными знаниями, и собираются самостоятельно изготовить проектор в домашних условиях, есть ряд рекомендаций от мастеров, которые имеют опыт в подобном производстве.

  1. Чтобы при изготовлении простейшего проектора увеличить размер проецируемого изображения и улучшить его качество, рекомендуется вместо смартфона использовать ноутбук или планшет. Также можно аналогичным образом собрать проектор и из ЖК-монитора, что позволит еще больше улучшить изображение на выходе. Но при этом нужно будет увеличить размеры коробки и подобрать соответствующую линзу.
  2. Повысить четкость изображения на экране можно, если внутренние стенки коробки будут черного цвета.
  3. Для 3D проектора голографическую пирамиду можно изготовить самостоятельно, склеив ее, например, из отдельных частей, вырезанных из футляров для компакт-дисков.
  4. Чтобы избежать перегрева матрицы из планшета, при изготовлении такого прибора необходимо установить дополнительный вентилятор. Он обеспечит постоянную подачу свежего воздуха под основание матрицы. Крепят вентилятор скотчем или изолентой.

На многочисленных сайтах Интернет-сообщества приведено большое количество самых разнообразных конструкций, изготовленных из подручных материалов (которые без труда можно найти в любом жилище) с инструкциями и отзывами людей,  воспользовавшихся советами. Ну а целесообразность и экономическую обоснованность подобных поделок каждый определяет самостоятельно, исходя из собственных возможностей и умений.

В завершении следует обратить внимание, что аккуратно собранный и правильно отрегулированный проектор позволит получить достаточно качественное изображение на экране, расположенном на расстоянии 4-х метров от аппарата. При этом диагональ кадра на выходе составит 100″

Это вполне приемлемое решение если не для просмотра видео в максимальном разрешении, то, как минимум, для совместного семейного времяпровождения за интересным фильмом.

Делаем проектор

Вначале нам нужно обеспечить хорошую «камерность» изображения. С помощью черной краски или бумаги такого же цвета добиваемся того, чтобы внутренняя поверхность нашей коробки была матово-черной. Тем самым мы существенно уменьшим отражение света от стенок коробки и улучшим качество изображения.

Затем в торце коробки проектора делаем прорезь, совпадающую с диаметром линзы. Это необходимо для хорошей фиксации линзы и отсутствия просветов, т. е. постороннего света, который однозначно бы мешал нашему просмотру.

Далее переходим к линзе и смартфону. Тут существует как минимум два способа, о которых мы вам расскажем. Принципиально они различаются, исходя из состава подвижных элементов. В первом варианте мы будем двигать линзу для правильной фокусировки и увеличения четкости изображения. Во втором варианте с той же целью мы будем передвигать смартфон.

  1. Если вы решили сделать подвижный объектив, то вам необходимо сделать картонный цилиндр, который в диаметре бы совпадал с диаметром линзы, затем с помощью клея, нанесенного на торец линзы, закрепить ее в основании картонного цилиндра. По длине эта конструкция не должна быть сильно большой, достаточно, чтобы она обеспечивала ход объектива на 5-7 сантиметров. Смартфон при этом фиксируется в одном месте и никуда не передвигается.
  2. Здесь в роли подвижного элемента выступает смартфон. В этом случае нам нужно сделать устойчивую платформу для телефона (из пенопласта, картона или даже канцелярской скрепки), которую мы будем передвигать по коробке, тем самым достигая максимальной точности изображения. Линза же в этом варианте фиксируется в торце коробки и выполняет роль статичного элемента фокусировки светокода смартфона.

Полезные советы умельцам и тонкости изготовления

При создании проектора каждый задумывался о его дальнейшем предназначении. Именно от этого фактора стоит отталкиваться при выборе габаритов мультимедийного устройства. Изучите несколько полезных рекомендаций от пользователей.

  1. Если планируете часто смотреть фильмы в полумраке и делать это всей семьёй, вам больше не понадобится кинотеатр. Единственное условие использовать уже не планшет или телефон, а конструкцию погабаритнее, как вариант, ноутбук.
  2. Для изготовления корпуса проектора лучше использовать материалы достойного качества, например, фанеру, или МДФ. Обязательно проследите за тем, чтобы прибор получился устойчивым.
  3. Если необходимо транслировать видео на экран, расположенный высоко, лучше сразу предусмотреть наличие подставки. Не пытайтесь подкладывать под устройство книги или другие предметы. Необходимо соблюдение углового излучения.
  4. Наиболее эффектным будет просмотр только в тёмное время суток при отсутствии искусственного освещения.

Из какого бы материала не изготавливались проекторы, должны быть соблюдены все размеры и ракурсы

Уважаемые читатели, если у вас есть опыт подобных операций, обязательно делитесь своими идеями.

Многим с детства знакомо это изделие — проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

Диапроектор «СВЕТ», шестидесятые годы ХХ века ФОТО: yandex.ru

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся: обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

  1. Приложить лупу к торцу коробки и обрисовать её.
  2. Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

Проектор на основе ноутбука

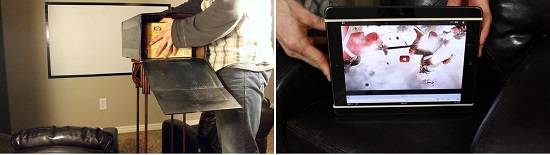

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

Будьте осторожны при снятии матрицы.

Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм

Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.

Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

Как сделать проектор из телефона и коробки

Этот способ для создания проектора считается самым простым, но при этом эффективным. Более того, подобную конструкцию можно заказать на различных сайтах, а ее стоимость находится в пределах 200 рублей.

Если было решено делать проектор самостоятельно, то потребуется подготовить следующие инструменты:

  • Любая коробка, она должна быть с крышкой;
  • Пенопласт. Его кусок должен быть намного больше, чем телефон, который будет использоваться в конструкции. Также, он должен быть примерно 6 сантиметров в толщину;
  • Канцелярский нож;
  • Увеличительное стекло. Не стоит использовать дешевые лупы, поскольку для этой конструкции необходимо использовать стекло, которое может увеличивать минимум в десять раз;
  • Изолента.

Поэтапный процесс создания проектора своими руками:

  1. Сперва необходимо поставить коробку на бок, а сверху поместить увеличительное стекло;
  2. Линза должна быть расположена именно по центру коробки. После этого необходимо обвести контуры линзы с помощью карандаша;
  3. Получившийся круг необходимо вырезать. В этом отлично поможет канцелярский нож;
  4. Далее нужно закрепить линзу в отверстии, используя изоленту. По возможности создатель может также использовать горячий клей или силикон, чтобы получившаяся конструкция выглядела привлекательнее;
  5. Теперь можно приступать к процессу создания держателя для мобильного устройства, чтобы оно было устойчиво закреплено во время просмотра фильмов и видео. Для этого потребуется положить гаджет так, чтобы одна из его сторон совпадала с краем пенопласта, а после это нужно обвести;
  6. При помощи карандаша нужно сделать небольшие припуски с каждой стороны, исключая ту сторону, которая была с края пенопласта;
  7. После этого нужно вырезать маленький прямоугольник, используя канцелярский нож;
  8. Теперь начинается один из самых сложных этапов, на котором нужно вырезать из центра пенопласта остатки так, чтобы получилось отверстие;
  9. Далее нужно проверить, поместится ли мобильное устройство в вырезанное отверстие. Если оно влезает без проблем, то можно приступать к следующему шагу, а если нет, то нужно его расширить;

В конце необходимо выключить свет в комнате с проектором, установить яркость в телефоне на максимальном показателе и открыть любое изображение. После нужно положить мобильное устройство в коробку в держателе рядом с линзой. Заготовку конструкции нужно установить напротив стены, на которой планируется просмотр фильмов. Расстояние от телефона до линзы нужно регулировать до тех пор, пока изображение не будет отображаться четко. Для этого нужно перемещать устройство вперед или назад в коробке.

Не стоит приклеивать держатель для телефона в определенном месте, поскольку может появиться необходимость немного его передвинуть.

https://www.youtube.com/watch?v=YmDqpdjTsIU

Схема проектор гобо своими руками. Как сделать проектор в домашних условиях. Подготовка к созданию проектора

Этот мастер-класс по созданию псевдоголографического оптического прибора, результатом его применения будет голографическое объемное изображение, полученное на двух вариантах проекторов.

На изготовление первого и второго варианта ушло 10 минут и 30 минут соответственно.

Я предлагала подобные проекторы изготовить ученикам 8 класса вместо изготовления перископа при изучении раздела физики «оптика».

Теория

Теория

Прежде чем задаваться вопросом, как сделать проектор в домашних условиях, нужно ознакомиться с элементами, присутствующими в магазинном проекторе. Естественно, создать такое оборудование, как в магазинах мало кто сможет, поскольку здесь необходимо приобретение нескольких высокоточных оптических элементов:

Именно эти элементы отвечают за то, насколько равномерно распределяется свет на экране.

Источником картинки в таких устройствах является матрица, функционирующая на жидких кристаллах, работа которых осуществляется на просвет.

При этом каждый пиксель на экране представляется в увеличенном размере. Именно поэтому нужно контролировать, чтобы изначальная картинка была максимально чёткой.

За максимальный размер экрана отвечает проекционная лампа

Это всё, что изначально важно знать для изготовления проектора своими руками

Как закрепляется источник изображения в коробке?

Как закрепляется источник изображения в коробке?

Если в качестве источника данных вы используете планшет, то для его крепления вам достаточно подготовить несколько толстых книг либо устойчивую коробку, имеющую размеры, равные габаритам гаджета.

Для того чтобы закрепить устройство в перевернутом состоянии (для корректного отображения информации), дополнительно используются тонкие резинки. Ежели источником изображения был выбран ноутбук, то в данном случае ни толстые книги, ни коробка не помогут удержать его в таком состоянии.

Поэтому для закрепления такого компьютера в задней стенке коробки вырезается еще одно отверстие.

Его размеры должны соответствовать длине и ширине дисплея ноутбука. Далее компьютер переворачивается на 180 градусов и кладется клавиатурой вверх на крышку коробки. Лучше всего, чтобы стенки проектора были не картонными, а хотя бы фанерными.

И напоследок пару слов о яркости. Ее мы настраиваем на максимум, чтобы изображение отображалось максимально четко и качественно. Итак, мы выяснили, как сделать проектор своими руками и как правильно настаивать источники изображения в коробке.

Прибор на основе телефона

Прибор на основе телефона

В этом случае, единственное, что нужно для изготовления проектора – это коробка из картона и лупа. Эти элементы недорогие и их вполне можно купить в любом магазине по продаже вещей для быта. Если имеется такая возможность, то вместо увеличительного стекла, рекомендуется использовать линзу Френеля.

Далее, нужно поместить линзу перед телефоном (выступает в роли источника картинки), который предварительно настраивается на максимально возможную яркость. После этого, оба элемента прикрепляются к коробке и проектор можно считать готовым. Картинка переносится на экран (в роли экрана может выступать простынь, закреплённая на стенке).

Этот способ изготовления проектора является идеальным для детей или подростков, которые только начинают разбираться в правилах оптики, поскольку итоговая картинка будет довольно низкого качества.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
