Понятная и простая пошаговая инструкция по замене патрона в люстре

Люстры с пультом дистанционного управления

Осветительные приборы с пультом управления часто ломаются. Главные признаки выхода из строя таких люстр:

  • несмотря на передачу сигнала с пульта ДУ, лампы не загораются;
  • не функционируют отдельные режимы, происходит самопроизвольное отключение люстры;
  • одни и те же режимы не работают при управлении с пульта, но функционируют при переключении вручную;
  • происходят не вызванное никакими действиями человека мерцание, самопроизвольное переключение между режимами.

Перечисленные проблемы наиболее распространены, но редко встречается сочетание сразу нескольких из них. Обычно требуется замена 1 или 2 компонентов люстры с дистанционным управлением.

Разные группы ламп чаще всего подключают отдельными блоками. Данные элементы соединяются при помощи контроллера. Распространена ситуация, когда он запускает только некоторые модули устройства. В этом случае понадобится его замена.

Бывает, что свет не включается ни с помощью пульта дистанционного управления, ни при нажатии выключателя

В данном случае следует обратить внимание на количество нерабочих компонентов. Одна лампа может перегореть

Однако, когда не работают все лампочки, вероятная проблема в электронном трансформаторе. Данный элемент меняют на новый, работая при этом в чистых перчатках.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку

Токопроводящий кабель пропускается через отверстие этой важной детали

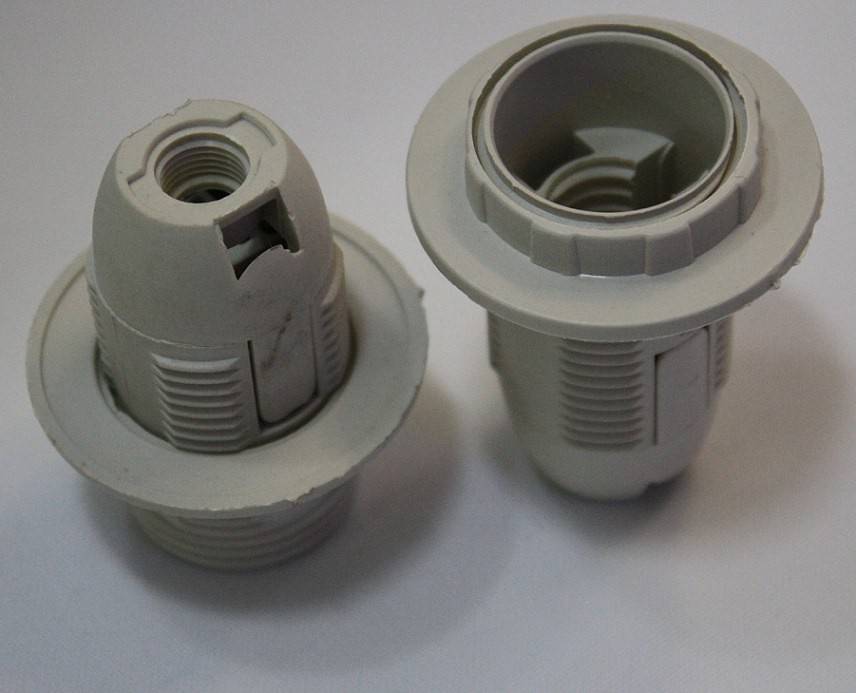

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Как правильно разобрать патрон

Когда резьбовая часть прикипела, проще всего выкручивать гильзу патрона вместе с лампочкой, это существенно упростит процесс. Если с узлом все в порядке, нужно осмотреть крепление и исходя из его типа проводить работу.

Чаще всего нужно просто отвернуть верхнюю часть от основания, потом аккуратно вытащить керамический вкладыш и отсоединить провода. Есть варианты с гайкой, которая прижимает элемент к корпусу плафона, она аккуратно отворачивается после разборки.

В новых светильниках встречается вариант, когда патрон прижат винтом сбоку, в этом случае его нужно просто открутить и извлечь деталь наружу.

Из видео узнаете: Как правильно разобрать патрон из пластика с защёлкивающейся крышкой.

Заменить патрон своими руками несложно. Главное – соблюдать меры безопасности и проводить работы по простой инструкции

Важно не повредить посадочное место в люстре, других ограничений нет

Как разобрать и починить патрон

В отличие от светодиодного прожектора ламповую люстру можно починить, причем своими руками. Для этого потребуется разобрать ее основную часть – патрон. Причины, по которым патрон перестает функционировать, но при этом его еще можно восстановить:

  1. Обгорели контакты проводов внутри люстры. Для восстановления требуется демонтаж люстры и отсоединение проводки, разборка патрона – по вышеописанному алгоритму действия. Меняются провода, соединяющие патрон с проводами сети.
  2. Открутились, ослабли винты в месте соединения контактов. Устранить проблему можно путем разборки снятия, отсоединения от основной проводки и разборки люстры. Высвободив патрон, необходимо отверткой подтянуть винты, закрепляющие проводники светильника к с контактами.
  3. Язычок центрального контакта имеет нагар. Для восстановления функции нужно зачистить поверхность мелкой наждачной бумагой или напильником. Потребуется демонтаж патронника по вышеприведенному способу.
  4. Западание язычка контакта. Из-за слишком сильного вкручивания лампочки и плохом коэффициенте упругости центрального контакта цоколя может произойти его западание. Цоколь не будет доставать до него, и лампа не будет гореть. Для исправления необходимо отогнуть его слегка тонкой отверткой в обратном направлении.

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами.

На трубке

Закрепление на специальной трубке из металла является самым распространенным и достаточно надёжным способом, позволяющим осуществлять самостоятельное подвешивание тяжелых осветительных плафонов.

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Возможные проблемы и ошибки

Во время установки нового патрона можно легко допустить ряд ошибок, не имея практического опыта. Также есть вероятность столкнуться с проблемами, которые зависят от сторонних факторов. К числу распространенных ошибок и проблем относятся следующие:

  1. Попытка починить осветительный прибор под напряжением. Если предварительно не обесточить помещение, есть риск получения травмы.
  2. Наличие проблем с проводкой. Во время работы можно заметить повреждение проводки, и потребуется ее замена. Не восстановив проводку, можно в дальнейшем столкнуться с более сложными неисправностями.
  3. Неправильное подключение контактов. В результате данной ошибки осветительный прибор не будет правильно функционировать и может выйти из строя.

Процесс замены патрона в люстре

В первую очередь нужно собрать необходимый инструмент:

  1. Обычная и индикаторные отвертки. Лучше несколько вариантов под разные типы крепежа.
  2. Нож электрика.
  3. Несколько кусков провода. Желательно, такого же, как и в люстре.
  4. Клеммы или паяльник для соединения проводов.
  5. Изолента.


Винтовое крепление провода на патроне.

Замена патрона состоит из нескольких этапов:

  1. Отключается подача электроэнергии в распределительном щитке. Чаще всего на освещение идет отдельный автомат. Нужно проверить и найти тот, который отвечает за светильники. Проверить можно, включив свет или другое оборудование, работающее на той же линии.

  2. Далее необходимо убедиться, что на люстру не поступает напряжение. Для этого используется индикаторная отвертка. Даже при выключенном автомате это надо делать обязательно, чтобы исключить любые проблемы. Только после проверки можно продолжать работу.

  3. Аккуратно отвинчивается крышка, закрывающая место крепления под потолком и отсоединяются провода. Чаще всего они подключены через колодку, в старых домах это может быть скрутка, замотанная изолентой. Ее желательно заменить нормальным соединением впоследствии, это проще и безопаснее. Отсоединенные провода разводят в стороны, чтобы исключить вероятность короткого замыкания.

  4. При наличии на люстре хрупких и легко снимающихся элементов их следует убрать в первую очередь. Если конструкция висит на крюке, ее надо аккуратно снять, тут все просто. Когда светильник закреплен на пластине, ее надо отвинтить, чаще всего там требуется отвертка или небольшой ключ. На натяжных потолках используют специальное крепление, которое называется «бабочка», при его снятии желательно ставить новое, его стоит приобрести заранее.

  5. Если люстра горячая из-за длительной работы, надо дать ей остыть. Потом снимаются плафоны (тут все зависит от способа их крепления) и декоративные элементы, которые создают помехи для проведения работы.
  6. Патроны демонтируются по-разному, все зависит от способа крепления. Чаще всего они держатся за счет резьбы или большого прижимного кольца, которое надо аккуратно отвинтить. Иногда элементы зафиксированы на небольшие болтики, тогда они просто выкручиваются. После разборки расслабляются прижимные винты проводов и они отсоединяются.
  7. Сменить патрон в светильнике несложно, работа проводится в обратном порядке. Вначале к новому узлу подключаются провода, это делается с помощью клемм или зажимных винтов с пластинами, главное – исключить контакт проводов и их замыкание. Далее патрон ставится на место и фиксируется. Потом можно ставить плафоны и подключать люстру к проводке, предварительно подвесив ее на потолок.

Кстати! В светодиодной люстре лампочку заменить нельзя, там придется перепаивать диоды, что намного сложнее.

В этом видео рассказывается как правильно отключить и снять поврежденный патрон.

Как выкрутить лампочку, если колба взорвалась

Нередко происходят ситуации, когда в процессе эксплуатации осветительного прибора лопается колба. Причинами данной проблемы являются низкое качество источника света, резкие перепады электрического напряжения, длительное использование прибора, внешнее воздействие и прочие факторы.

Пластиковая бутылка

Если под рукой нет набора инструментов, для решения проблемы допускается задействовать подручные средства. Одним из подходящих вариантов является пластиковая бутылка. Инструкция по выкручивания источника света следующая:

  • убирают все осколки, поскольку они будут мешать и могут привести к травме;
  • берут пластиковую бутылку любого объема со стандартным горлышком;
  • снимают крышку и нагревают горлышко до тех пор, пока материал не будет расплавляться;
  • горлышко помещают в цоколь и дожидаются остывания пластмассы;
  • аккуратно тянут за бутылку, чтобы достать вместе с ней цоколь.

Пассатижи

Более удобным способом является использование пассатижей, которыми можно захватить мелкие компоненты. Чтобы извлечь цоколь, его подцепляют инструментом и выкручивают наружу. Чтобы плафон не оторвался, его нужно придерживать руками

При выполнении манипуляций важно не нарушить целостность окружности патрона

Если цоколь прочно зафиксирован на месте и не поддается вращению, можно попробовать согнуть его боковые части внутрь и затем продолжить откручивание. При извлечении цоколь может деформироваться, но это только упростит работу. Главное отследить, чтобы цоколь не повредил патрон.

Разновидности и маркировка патронов для люстры

В настоящее время используется несколько вариантов, каждый имеет свои особенности. Можно выделить две основные группы: винтовые (обозначаются буквой Е) и штырьковые (маркируются буквой G).

Требования к резьбовым патронам прописаны в ГОСТ Р МЭК 60238-99. Можно выделить три основные разновидности:

  1. Е14, его еще называют «Миньон». Диаметр 14 мм, предназначен для подключения ламп накаливания небольшой мощности и практически всех светодиодных источников света, так как они потребляют немного электричества. Основной вариант в большинстве современных люстр и светильников. Максимально допустимая мощность – 440 Вт при токе нагрузки до 2 А.

Технические требования к патронам штыревого типа указаны в ГОСТ Р МЭК 60400-99. Все изделия этого типа должны соответствовать техническому регламенту из документа. Основные разновидности:

  1. G4, G5.3, G6.35, G8, G10. Все модификации штыревого патрона имеют одинаковую конструкцию, различается только расстояние между контактами. Цифра указывает расстояние в миллиметрах, что позволяет ориентироваться в особенностях конструкции. Наибольшая мощность лампочек не должна превышать 60 Вт, ограничение нагрузки составляет 4 А.

Совет: как выкрутить цоколь от лампочки из патрона

Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.

Далее, есть как минимум два варианта:

  1. Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
  2. Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.

Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:

Ремонт потолочного светильника люстры

Вначале нужно найти причину, по которой осветительный прибор перестал работать, а после производить ремонт люстр. Можно выделить следующие неисправности:

Отключился или неисправен автомат. В этом случае нужно проверить, возможно, по какой-то причине автомат произвел отключение электроэнергии, идущей к светильнику;

Механическое повреждение провода. Внимательно осмотрите провод от розетки до светильника, возможно, где-то есть перелом. Это может быть причиной обрыва цепи. Как уже сказано в нескольких статьях, проверка проводов на целостность делается прозвоном при помощи мультиметра.

Проверить контакт лампы и патронника. Возможно, лампа не касается контактов патронника. Это может быть следствием поломки контакта или механического препятствия. Ремонт ламп предполагает в этом случае замену патронов в том случае если имеется облом контактов, либо они обгорели.

Лампа мигает и слышно потрескивание. Возможно, вы вкрутили лампу не до конца, или отогнулся контакт в светильнике. Ремонт лам проводится по следующей схеме – разбирается патрон, чистятся клеммы болтики и контакт, если части сильно изношены заменяют вновь патрон.

Как грамотно разобрать патрон от дрели: пошаговая инструкция

Сегодня дрели выпускают многие производители. К наиболее известным относятся Bosch (Бош), Деволт, Интерскол. Встречаются ручные и электродрели. Также они могут быть ударными. Разборка зависит от вида приспособления.

Разборка ключевого патрона

Разбор этого вида изделия можно осуществить с помощью перфоратора или молотка. Каждый из методов имеет определенные особенности.

Перфораторный способ

Многих людей интересует, как правильно разобрать патрон дрели этим методом. Специалисты советуют сделать следующее:

  1. Развести металлические кулачки, чтобы они спрятались в корпусе.
  2. Зафиксировать в устройстве металлическую заглушку или тупую вставку.
  3. Упереть изделие в крепкую поверхность. Предварительно стоит разместить в этой зоне резиновую пластину для амортизации. В роли упора может выступать металлическая пластина, стол, пол.
  4. Включить перфоратор. Спустя несколько секунд рукав с патрона удастся сбить.
  5. Вытащить из корпуса кусачки.

При помощи молотка

Этот метод напоминает предыдущий, однако не все мастера имеют перфоратор. Его вполне допустимо заменить молотком. Для этого рекомендуется сделать следующее:

  1. Спрятать металлические кулачки внутри, разведя их до нужного положения.
  2. Разместить патрон в вертикальной позиции. Это делают на разведенные слесарные тиски. При этом корпус должен проходить между удерживающими губами тисков, а рукав — упираться в них.
  3. Согреть рукав. Это можно сделать строительным феном или паяльной лампой.
  4. Разместить на патроне амортизатор. Он должен быть сделан из мягкого металла.
  5. Молотком выбить корпус из рукава.
  6. Почистить и смазать детали. После чего можно собирать конструкцию.

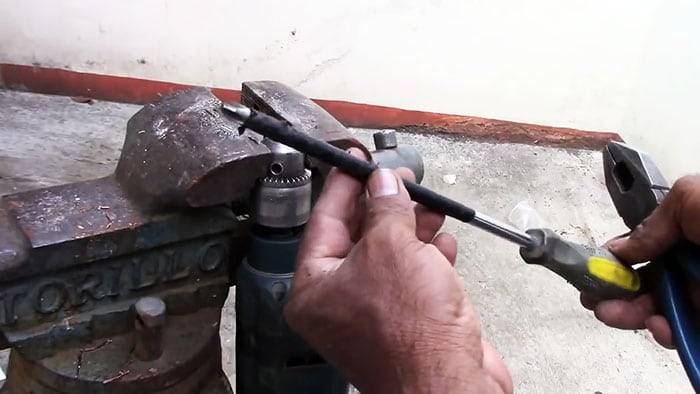

Для разбора дрели могут потребоваться тиски

Разборка патрона быстрозажимного типа

Самозажимный патрон имеет более сложную конструкцию. Чтобы сделать процесс обратимым, полностью разбирать его нельзя. Для получения требуемых результатов, рекомендуется сделать следующее:

  1. Раздвигать и поддевать муфту по кругу. Это стоит делать отверткой. Все действия должны быть аккуратными, чтобы избежать повреждения пластика.
  2. После сдвигания муфты снять ее руками.
  3. Максимально развести кулачки, поместить в патрон стержень и выбить корпус молотком.

На этой стадии рекомендуется остановиться. Все участки, которые можно смазать, уже удалось открыть. При последующей разборке она станет необратимой.


Разбирать быстрозажимной патрон нужно очень аккуратно

Разборка советского патрона

Дрели советского производства имеют патроны, которые держатся на конусе Морзе. Они закручиваются винтом. Чтобы снять патрон производства СССР, можно использовать съемник подшипников. Также сооружение допустимо сбить молотком.

Устройство дрели и разновидности патронов для нее

Патрон представляет собой посадочное место. Он держит главный рабочий элемент инструмента — сверло, бур, отвертку. Есть специальные насадки для шлифовки или зачистки поверхностей. Их фиксируют на круглом или многогранном штырьке, который тоже ставят в устройство.

В зависимости от конструктивных особенностей выделяют следующие виды изделий:

  • конусные;
  • зубчато-венцовые;
  • быстрозажимные.

Зачем нужно разбирать патрон

Зажимное приспособление должно обеспечивать высокую точность сверления отверстий. Однако спустя некоторое время происходит изнашивание посадочных мест. Это приводит к тому, что патрон начинает бить.

Это означает, что рабочая область сверла во время работы смещается в разные стороны. При этом формирование отверстия имеет определенные отклонения по месту и диаметру. Изнашивание кулачков не дает возможности нормально фиксировать сверла, что влечет их остановку при нагрузке. Выходом станет замена изношенного элемента на новый.

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

  • мощность лампы, которую планируется подключать;
  • соответствующий типу патрона диаметр;
  • маркировка;
  • параметры: размеры, мощность;
  • цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

  1. Тип Е27:

    • отечественного производства – 25 рублей;
    • Китай – 45 рублей;
    • Италия – 130 рублей.
  2. Тип Е14:

    • отечественного производства – 20 рублей;
    • Китай – 20 рублей;
    • Италия – 90 рублей.
  3. Для галогенных ламп:

    • отечественного производства – 15 рублей;
    • Китай – 30 рублей;
    • Италия – 150 рублей.

Как правильно подключить патрон для лампочки к проводам на потолке

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.

Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.

После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

МаркировкаМаксимальный ток нагрузки (А), мощность (Вт)Особенности патронов
Е142А, 440ВтТип – резьбовой. Миньон применяется для маломощных источников света.
Е274А, 880ВтТип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е4016А, 3500ВтТип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G105А, 60ВтШтыревые патроны. Применяются с маломощными лампочками.
G95А, 60ВтТип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU105А, 50ВтПодключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G134А, 80ВтПодходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX232А, 75ВтИмеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G242А, 75ВтИмеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G72А, 50ВтОснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX535А, 50ВтКонструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Как устроены основные виды патронов?

Люстр существует великое множество, но патронов, используемых в них, не так уж и много. Рассмотрим основные их типы. Наиболее распространенные патроны для люстры – резьбовые типа Е27 и Е14. Они практически не отличаются друг от друга по конструкции, просто имеют разные размеры.

На заметку! На фото изображены приборы из карболита, но они могут быть и керамическими, и пластиковыми.

По методу крепления изделия тоже могут отличаться, но об этом позже. Пока же посмотрим на фото ниже.

Цифрами на фото обозначены:

  1. фиксирующее кольцо;
  2. юбка;
  3. донышко;
  4. контактный вкладыш.

В донышко вкладывается керамический вкладыш с контактами (на фото уже установлен), затем на него наворачивается юбка, фиксируя вкладыш, и на юбку накручивается фиксирующее кольцо, служащее фиксатором плафона люстры. Внутри юбки есть металлическая резьба под цоколь Е24 или Е14, куда вкручивается лампа, прижимаясь при этом к контактам вкладыша.

Теперь по поводу крепежа самого патрона. Существуют три самых распространенных вида крепежа: при помощи резьбы, нарезанной в отверстии на тыльной части донышка. Через это же отверстие пропускается провод питания.

Крепление патрона при помощи резьбы (отверстие с резьбой указано стрелкой)

 При помощи винтов, вворачиваемых в крепления на люстре. Тыльная часть донышка патрона при этом плоская.

При помощи планки с фиксаторами-защелками, которая крепится к люстре, и в нее защелкивается донышко патрона.

В последнее время довольно часто встречаются патроны G9 и G4 для ламп со штырьковыми цоколями.

Их конструкция и состав примерно те же, что и у патрона Е27, только резьбы внутри юбки нет – лампа вставляется через прямоугольное отверстие юбки прямо в контакты-защелки вкладыша. Основной метод крепления таких патронов – через резьбовое отверстие в планке, прикрученной к юбке.

Есть разновидности патронов, крепежная планка которых не имеет резьбы. В этом случае патрон крепится при помощи двух гаек, навернутых на рожок люстры.

На заметку. Еще один вариант крепления – при помощи винтов – встречается все чаще. Принцип его тот же, что и у патрона Е27 (см. выше).

Крепление изделия

Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.

Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.

Как заменить патрон в люстре

После того, как вы убедились в наличии неисправности, переходим к активным действиям. Для замены детали следует изучить его конструкцию. Самые распространенные модификации патрона:

  1. Отечественные конструкции – цоколь, карболитовый Е-27. Корпус состоит из карболита, разборный, внутренние элементы фарфоровые. Патроны практичны в работе. В этом случае меняется поврежденный отдельный узел.
  2. Китайские керамические модификации, цоколь Е-27. Цельные. Крепятся к поверхности несколькими винтиками. Контакты соединены с заклепками. В случае выхода из строя любого узла – патрон нужно заменить полностью.
  3. Отечественные керамические модификации, Е-27. Разборный фарфоровый корпус, состоит из двух половинок. Патроны бывают уличные (с небольшими ушками для крепления), торцевые и подвесные. Замена/разборка изделия особых умений не требует.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Итак, для того, чтобы правильно заменить вышедший из строя элемент, необходимо выполнить следующие действия:

  1. Отключить свет на щитке. Выполнять замену под напряжением категорически запрещается!
  2. Снять люстру с потолка. Можно, конечно же, поменять патрон, не снимая светильник, однако это будет гораздо сложнее. Все, что нужно сделать – разъединить соединение проводников (обычно скрутка или клеммные колодки, как на фото) и снять люстру с крюка либо планки.
  3. Разобрать осветительный прибор, сняв стеклянные плафоны и выкрутив все лампочки (обычной это e27 либо e14 — миньон), чтобы не разбились в процессе ремонта.
  4. Открутить видимую часть электрического патрона и отключить провода. В некоторых моделях контакты находятся на основании. В этом случае нужно будет открутить зажимные винты.

Наглядно увидеть, как поменять патрон, Вы можете на данном видео уроке:

Кстати, иногда нет необходимости менять электрический патрон, а достаточно просто отремонтировать его. К примеру, на предоставленном ниже видео мастер смог решить проблему не снимая люстры и не выполняя замену патрона:

Если у Вас осветительный прибор с галогенными лампами, рекомендуем просмотреть данный урок:

Вот и все, что хотелось рассказать Вам о том, как поменять патрон в люстре своими руками. Надеемся, предоставленная технология замены с фото и видео примерами была для Вас полезной и интересной! Кстати, такой метод может подойти не только для потолочного светильника, но и настольного, если он сломался.

Патрон в осветительных приборах удерживает лампочку и обеспечивает электрический контакт. Неисправность элемента приводит к тому, что лампочки не будут светиться. В большинстве проблемных ситуаций требуется заменить патрон в люстре.

Процесс замены патрона в люстре

Перед выполнением работ по замене патрона в люстре своими руками нужно обеспечить электробезопасность. Для этой цели в электрическом щите производят отключение автоматов, которые отвечают за питание электроэнергией люстры. После этого обесточенная люстра снимается, поскольку, если она будет подвешена к потолку, будет неудобно заменять патрон.

Вначале нужно подобраться к месту, в котором соединены провода. Это место располагается под потолком – его закрывает верхняя крышка люстры с помощью защитного колпака

Снимается изолента в месте, где соединены провода, и осторожно отсоединяется питающий провод от проводов, которыми оборудована люстра

Рекомендации по замене электрического патрона в люстре.

Все эти работы производятся с особой осторожностью, поскольку если проводку выполняли в советские времена, то использовали для этого алюминиевый провод. Еще со школы всем нам известны характеристики алюминия – хрупкого металла, который легко сломать

Если вы обнаружили соединение, выполненное скруткой, а провода – медный и алюминиевый, то, заменив патрон, постарайтесь в люстре произвести соединение этих проводов самозажимными клеммники марки wago.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
