Как подключить датчик движения к лампочке: пошаговая инструкция

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

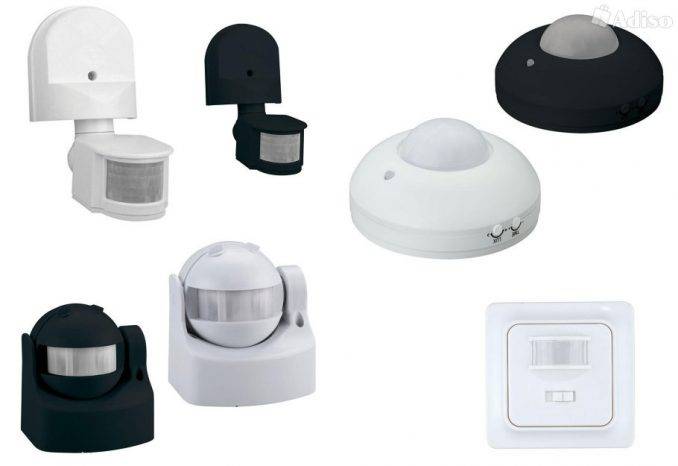

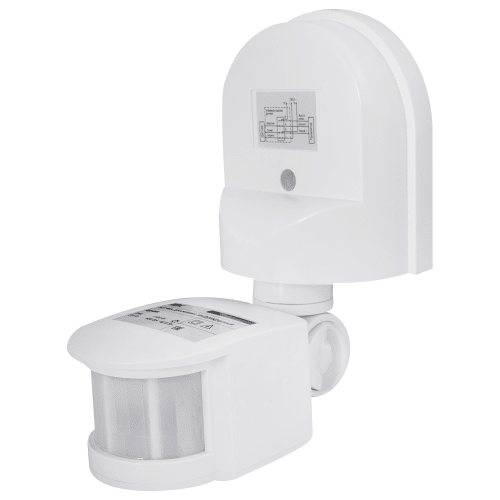

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.

• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.

• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

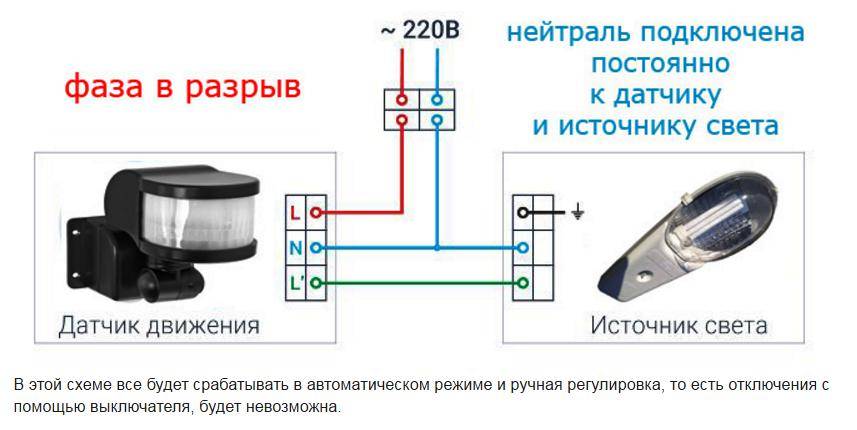

Подключение по схеме “фаза в разрыв”

Перед тем, как подключить датчик движения к лампочке, используя выключатель нужно определить схему переключателя освещения и отключить питание.

Проверить провод, удалить коммутатор и исследовать провода с помощью тестера, чтобы быть абсолютно уверенным в отсутствии напряжения. При выключенном питании вывернуть винты. Если переключатель имеет три провода: красный, синий и зеленый, они будут подключены к новому переключателю датчика движения по схеме:

Процедура монтажа:

1. Отсоединить провода от старого переключателя.
2. Разделить провода.
3. Подключить провод к новому коммутатору. Установить подключенный датчик движения в коробку переключателей.
4. Закрепить переключатель с помощью прилагаемых крепежных винтов.
5. Настроить элементы управления.

Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.



4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.



5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.



6.Снимаем изоляцию с концов проводов, примерно на 5 – 7мм.



7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый – ФАЗНЫЙ провод – в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.   Принцип работы будет следующий – при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.



9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

светодиодный прожектор

• Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben»  и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» ,  «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
• Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
• Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
• Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
• Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
• Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
• Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Настройка датчика света

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс. Ошибка №1 Настраивать фотореле следует именно на улице, а не в помещении

Ошибка №1 Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Что такое датчик движения для освещения

Приборы фиксации движения и присутствия человека стали всё чаще проникать в повседневную жизнь. Зародившись в недрах военной и охранной индустрии, со временем они стали товаром народного потребления. Сегодня датчики можно увидеть не только на охраняемых объектах, но и в местах проживания гражданского населения, в частности, во дворах, на лестничных площадках и даже в квартирах. Не углубляясь в технические подробности, можно сказать лишь, что устройство сенсорных приборов основано на применении достижений электроники и оптической техники, использовании компактных микропроцессоров и технологий дистанционной передачи сигнала.

Датчик движения имеет компактные размеры

Выделяют несколько видов датчиков движения (не путать с датчиками присутствия), различающихся по конструктивным решениям.

1. Ультразвуковые. Принцип их действия основан на явлении эхолокации. Прибор излучает ультразвуковой сигнал, который отражаясь от движущегося объекта, изменяет свою частоту. Анализируя отражённый сигнал, датчик улавливает малейшие движения в окружающей среде. Подобным образом работает слуховой аппарат летучей мыши.

2. Инфракрасные. Работа этого прибора основана на изменениях электрических свойств чувствительного фотоэлемента. Главной деталью является пироэлектрический датчик, который при изменении фона инфракрасного излучения, посылает сигнал на размыкание (или замыкание) цепи электрического тока. Принцип действия имеет пассивный характер, не связанный с излучением.

3. Микроволновые. Принцип действия тот же, что и у ультрафиолетового датчика, но локация производится высокочастотными электромагнитными волнами. Благодаря этому значительно повышается точность прибора.

4. Гибридные. Наиболее совершенный вид датчиков движения, совмещающий в себе одновременно несколько типов. Например, инфракрасного и микроволнового. Такое сочетание позволяет наиболее точно анализировать перемещения в секторе обзора.

Область применения датчиков в повседневной жизни:

• автоматизация управления наружной осветительной техникой;
• обустройство системы охранных сигнализаций, защита от посягательств на имущество, контроль проникновения на частные объекты — дома, квартиры, автомобили;
• включение в оборудование для контроля различных систем «умного дома», например, вентиляции воздуха, автоматического включения оборудования и другие;
• управление процессами, находящимися вне зоны прямого наблюдения.

Таблица: эксплуатационные характеристики датчиков движения

Разновидность датчиков движения	Достоинства	Недостатки
Ультразвуковой	хорошо адаптирован к климатическим воздействиям; не боится повышенной влажности и запылённости; характеризуется невысокой стоимостью.	плохо реагирует на плавные движения, хорошо откликается лишь на резкие перемещения; имеет ограниченный сектор контролируемой территории; негативно влияет на самочувствие домашних питомцев, которые воспринимают УВ как сигнал тревоги.
Инфракрасный	абсолютно безопасен для человека и животных; удобен в эксплуатации внутри помещений; имеет широкий диапазон настроек угла наблюдения и дальности действия.	зависит от посторонних факторов в открытых условиях, например, яркого солнечного света, погодных изменений; имеет ограниченный диапазон рабочей температуры; не реагирует на объекты, облачённые в теплоизолирующую одежду; часто ложно срабатывает при работе вне помещения.
Микроволновый	прекрасно адаптирован к резким перепадам температур; чётко реагирует на мельчайшие движения; характеризуется компактностью, небольшими габаритами; способен работать в нескольких независимых зонах контроля.	срабатывает при движении объектов, находящихся за границами зоны наблюдения (за тонкими перегородками, окнами и т. п.); может быть опасным для здоровья человека и животных; относительно дорого стоит.
Комбинированный	оснащён микропроцессором, анализирующим поступающие сигналы; наиболее точный из всех видов датчиков.

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

• фазу;
• ноль;
• линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

• кабель должен быть рассчитан на полную мощность потребления прожектора;
• падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
• из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.

Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	–
0,75	3300	–
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

• полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
• сечение и материал проводников;
• ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.
