Схема подключения двухклавишного выключателя на две лампочки: особенности электромонтажа

Назначение и сфера применения

После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе.

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.

Такое соединение считается долговечным и простым при монтаже. Но также можно использовать обжимные наконечники, соответствующие сечению провода для гибкого провода. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около см от потолка.

Нулевой провод рабочий ноль к потребителям выводится из распределительной коробки, и не проходит через выключатель. Схема подключения двойного выключателя Три варианта схем — все одинаковые по функциям Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке.

Рекомендуем: Глубина заложения электрокабеля в земле снип

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. Это поможет, если потребуется ремонт.

Если вместо двухклавишного выключателя будет устанавливаться другой вид прибора, нужно ознакомиться с его схемой. Устройство выключателя с двумя клавишами По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения. Рассмотрено для моделей двух стандартных исполнений. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Монтируются обе клавиши.
Люстра и двухклавишный выключатель . 3 схемы подключения .

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре

Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

К такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

  • включена 1 линия;
  • включена 2 линия.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

  • отключить групповой (вводной) выключатель;
  • шину питания автоматов временно соединить с проводником РЕ (если имеется);
  • проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Понятное пошаговое видео: Подключение включателя во время ремонта.

Устройство прибора с двумя клавишами

Соответствуя названию, двухклавишный аппарат спереди выглядит, как электроприбор, на фронтальной панели которого расположены две пластиковые кнопки, заключенные в декоративную рамку. Если пластиковые детали снять, можно увидеть две подвижные панели, которые приводят в движение контакты.


Двойник со снятыми пластиковыми деталями.

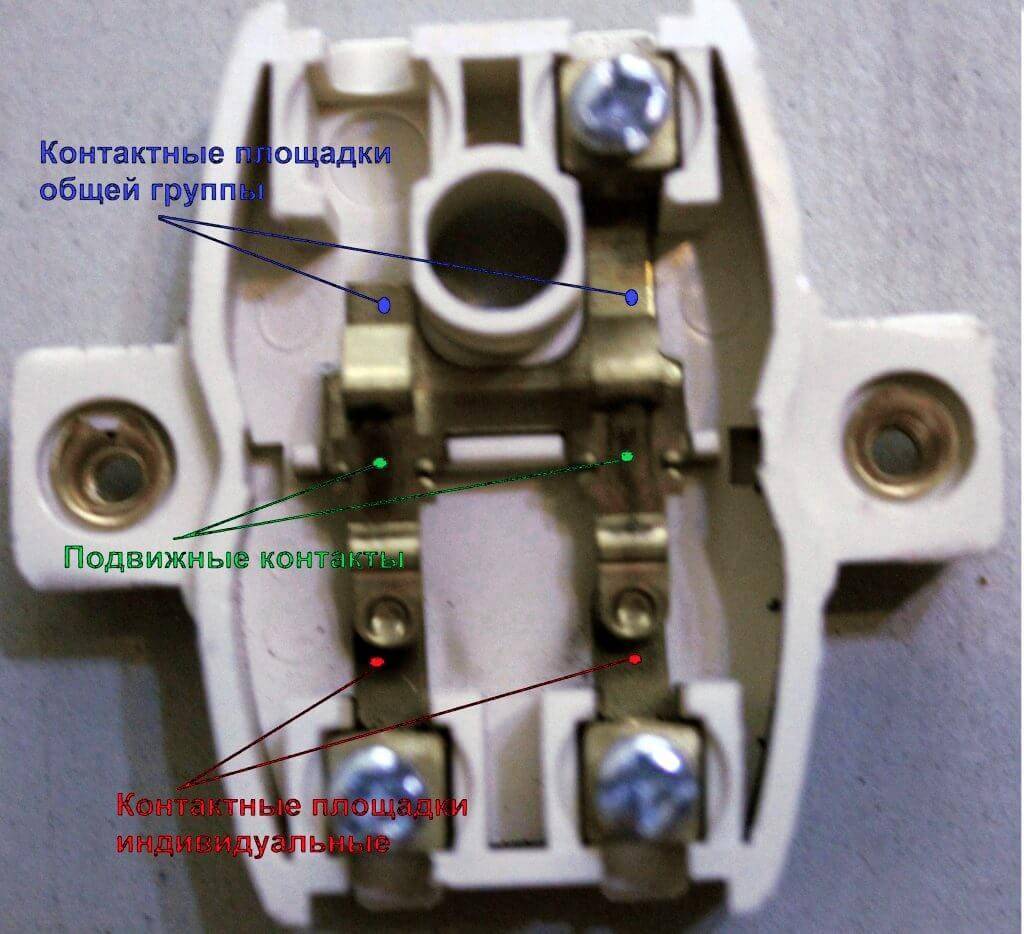

Если продолжать разбирать прибор дальше, можно увидеть контактную группу и визуальную схему ее соединения.


Контактная группа с двумя парами контактов.

Электрическая схема двойника состоит из двух выключателей. Их входы объединены и выведены на общую клемму.


Схема электрическая принципиальная.

Эти клеммы можно увидеть с обратной стороны прибора:

  • общая (ее часто обозначают литерой L, таким же образом во многих случаях маркируют провод, который подключают к этой клемме);
  • две отходящие (L1 и L2) соответственно, эти клеммы равнозначны и управляются каждая своей клавишей.


Вид с тыльной стороны.

Некоторые приборы оснащаются цепочкой для подсветки. Ее выполняют на базе светодиода или неоновой лампы.


Схема цепи подсветки.

В большинстве случаев цепь подсветки ставят только на одну пару контактов. Это надо учитывать, например, при поиске причин мигания светодиодных светильников.


Вид прибора с подсветкой.

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.


Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

  • ВСЕГДА перед началом работ обесточивайте сеть!
  • Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
  • Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
  • При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
  • При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
  • Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
  • При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Подготовка к монтажу


Для подключения выключателя и подготовительных работ понадобятся следующие инструменты:

  • монтажный нож для зачистки;
  • отвертка для фигурного и прямого шлица;
  • строительный уровень и рулетка;
  • бокорезы;
  • пассатижи и гаечные ключи.

Из материалов нужны собственно двойные переключатели, изолента, клеммники.


Порядок установки:

  1. Размечают места, где будут находиться провода, соединяющие выключатель с распределительной коробкой. С помощью бокорезов вырезают в стенах штробы – канавки под провод. Допускается укладывать кабель в гофру и крепить прямо на стену. Однако в жилищах такой метод используют редко – неэстетично.
  2. Коронкой по бетону в стене высверливают отверстия под монтажную коробку. Если укладка идет открытым способом, прикручивают в месте установки подрозетник.
  3. Между всеми точками прокладывают кабели. В штробах провода фиксируются алебастром.
  4. Закрепляют кабели на изоляторы и зачищают концы на 1–1,5 см.
  5. Подсоединяют провода к распределительной коробке. Для крепежа используют клеммы, колпачки, пайку, прессовочные гильзы. Скручивать категорически запрещается, особенно алюминиевые с медными. Ставят автоматы.
  6. С квартирного или лестничного щитка в квартиру заводят кабель с двумя проводами – нулевым и фазным. Заземление у щитка должно быть установлено по умолчанию. Индикаторной отверткой определяют, какой является фазным. Помечают его.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Для установки двухклавишного устройства потребуется наличие инструментов:

  • отвертки: одна – крестовая, другая – с прямым шлицем;
  • монтажный нож;
  • уровень;
  • пассатижи;
  • бокорезы;
  • молоток;
  • зубило.

Последние два инструмента используются для создания отверстия в стене.

Список материалов:

  • выключатель;
  • электропровода с сечением от 1,5 мм²;
  • монтажная коробка для выключателя;
  • клеммники или винтовые затяжки;
  • изолента.

Собрались с мыслями, материалом и инструментами? Приступаем к монтажу.

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

  • электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
  • двухклавишные выключатели;
  • изолента;
  • монтажная коробка;
  • клеммники или винтовые зажимы.

Список инструментария:

  • крестовые и плоские отвертки;
  • монтажный нож для снятия изоляционного материала;
  • бокорезы;
  • нивелир;
  • пассатижи;
  • молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Как подключить люстру, выключатели

В зависимости от коммутируемой нагрузки, выключатели делятся на:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные и т.д.

Клавишные выключатели

Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

  • для скрытой электропроводки;
  • для открытой прокладки проводов.

Варианты установки выключателей

По выполняемым функциям:

  • диммеры;
  • проходные;
  • перекрестные.

Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.

По типу управления люстры делятся:

  • управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
  • управление беспроводное (по радио каналу или с телефона через Bluetooth);
  • комбинированные варианты.

Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

Для работы понадобиться:

инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»

В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить

Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Используем тестер

Чтобы определиться с выбором люстры и вариантом подключения

  1. Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
  2. Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
  3. Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
  4. И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга

Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
