Как из музыкального центра сделать усилитель: пошаговая инструкция

Преимущества и недостатки

Плюсы и минусы полученного девайса зависят от способа, с помощью которого старая магнитола была превращена в усилитель звука.

Плюсом самодельного устройства является экономия. Не придется покупать специальное приспособление, помогающее улучшить звучание. Кроме того, данный вариант позволяет продлить срок службы оборудования, которое по каким-либо причинам стало непригодным, было частично поломано.

Достоинством является и звук, получаемый с помощью такого девайса: его качество будет столь же хорошим, как и у приобретенного в магазине. При правильном использовании срок службы может составлять несколько лет. Кроме того, в некоторых случаях для работы гаджета не потребуется подключение к розетке прикуривателя.

Есть у сделанных самостоятельно приборов и недостатки. Конструкция обладает менее надежной компановкой, чем устройства из магазина. Неудобен и часто торчащий при самостоятельной сборке кабель. Если человек собрал усилитель из автомагнитолы непрофессионально, могут появляться посторонние шумы, трески, звуки при работе. Иногда такие неприятные эффекты проявляются только про сильном увеличении громкости.

Следует помнить также, что максимальное напряжение, возможное в бортовой сети машины, не всегда оказывается достаточным, чтобы была получена максимальная мощность звукового усилителя низкой частоты. Такое затруднение устраняется с помощью подключения конденсаторов, имеющих большую емкость.

Часто в автомобили при сборке устанавливают магнитофоны, качество которых не слишком высокое. По этой причине звучание может оказаться не слишком качественным, если повысить громкость. Звук однако в данной ситуации будет плохим и без подключения самодельного усилителя.

Как правильно создать усилитель звука

В первую очередь для сборки подобного прибора для колонок понадобятся инструменты, а также требуемые комплектующие элементы. Схемы простейших усилителей собираются посредством паяльника, обустроенного на опоре высокой степени устойчивости. Желательно применять определённые паяльные станции.

В процессе собственноручной сборки усилителя для осуществления тестирования соответствующей схемы, либо применения на протяжении непродолжительного периода времени, хорошим вариантом станет модель на проводе, однако для неё понадобится много свободного пространства для расположения комплектующих элементов.

Плата печатного типа выступает гарантией максимальной компактности прибора и удобного использования в будущем.

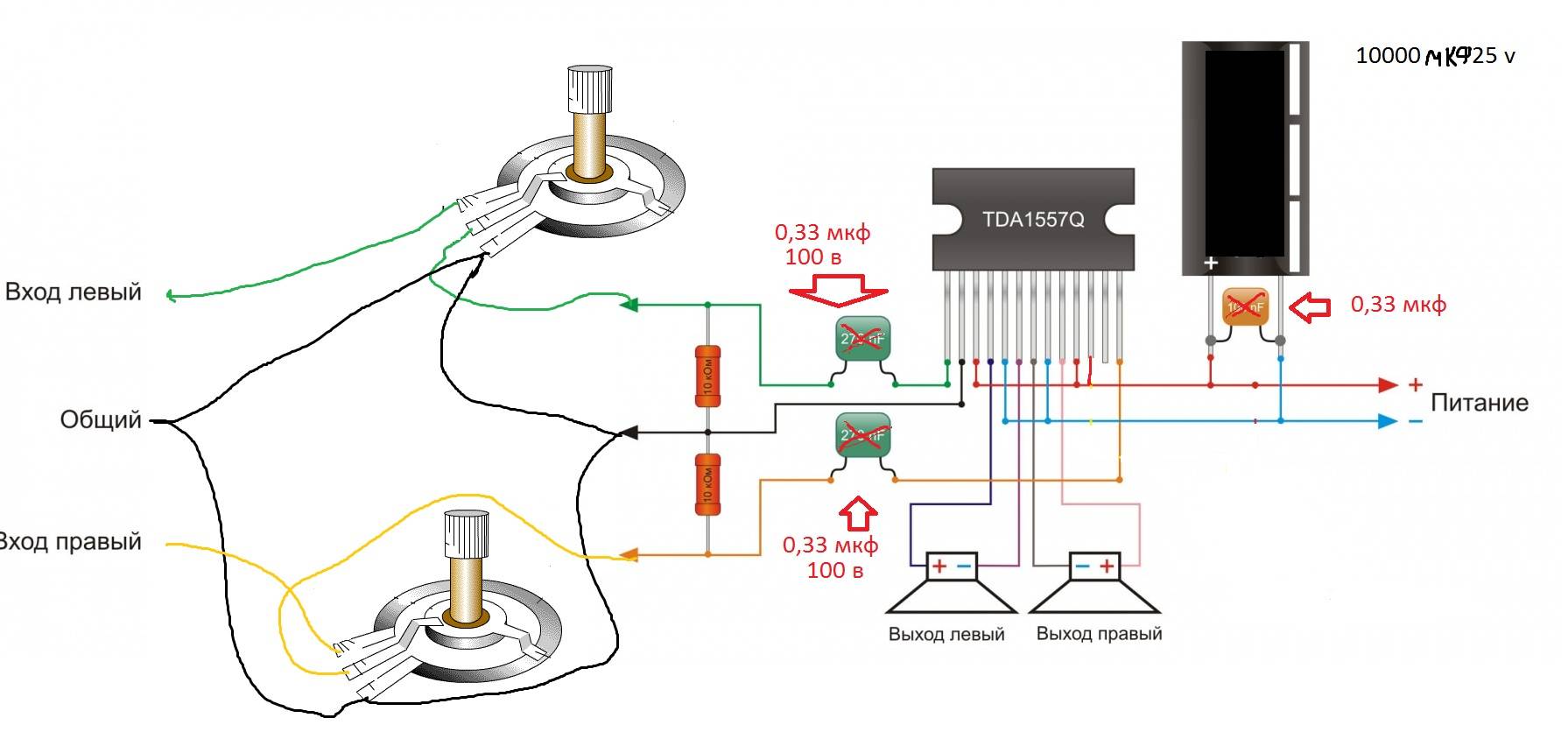

Востребованный и доступный по ценовой категории усилитель, предназначенный для наушников, либо небольших динамиков, изготавливается на основе микросхемы, представляющей управляющего небольшого размера блока с вшитыми комплектом команд для управления электросигналом.

К схеме с нужной микросхемой следует присоединить пару резисторов и, конечно же, конденсаторов. В общей сложности цена усилителя, собранного своими руками, окажется намного ниже стоимости аппаратуры, приобретённой в специализированном магазине, при этом ограничение функционала заключается в изменении громкости сигнала.

Не стоит забывать об особенностях усилителей одноканального назначения, самостоятельное изготовление которых осуществляется на основе, как схем TDA, так и их аналогов.

В зависимости от приобретённой микросхемы, а также мощности устройства повышается размер нужного радиатора. При сборке усилителя внутри корпусной части, нужно заблаговременно продумать место, предусмотренное под теплоотводом.

К ещё одной особенности создания усилителя собственными руками, как показано на фото, относится минимально потребляемая мощность, что даёт возможность применять упрощённый усилитель в машинах, в пути, либо дома. Некоторым простым усилителям достаточно всего несколько вольт.

Мощность, которая потребляется, напрямую зависит от необходимого уровня усиления сигнала. Звуковой усилитель с используемого плеера для необходимых наушников потребляет примерно 3 Вт.

Для изготовления схем неопытному радиолюбителю лучше использовать специальную программу, для которой файлы имеют требуемое расширение.

Собственноручное создание необходимой схемы возможно при наличии определённых знаний и желании экспериментировать с ними. В обратном случае, лучше скачивать файлы для быстрой сборки замены усилителя максимально низкой частотности.

Инструменты

В качестве основного набора инструментов используется перечень, присутствующий в доме каждого мужчины.

  • Пассатижи.
  • Крестовая отвертка.
  • Отвертка под прямой шлиц.
  • Паяльная станция с подставкой.
  • Тестер, также называемый мультиметром.

Помимо вышеуказанных инструментов, также может понадобиться ручная дрель и набор сверл. Подобные материалы потребуются в том случае, если плата для усилителя звука также изготавливается самостоятельно вручную.

Также следует приготовить резак, с помощью которого на плате намечаются дорожки и прочие участки для прохождения тока. Собрать усилитель класса «А» своими руками можно без каких-либо специфичных инструментов.

Самодельный корпус простого MP3 USB bluetooth музыкального центра

Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera

Watch this video on YouTube

Корпус Bluetooth центра

Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.

  1. Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
  2. Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
  3. Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
  4. Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
  5. Вырезаются отверстия под динамики, модуль и фазоинверторы.
  6. Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
  7. Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
  8. На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
  9. Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.

Детали корпуса Bluetooth центра
Соединение стенок корпуса
Внутренняя перегородка корпуса
Сборка корпуса центра
Корпус собран
Тыльная панель с крышкой
Разметка лицевой панели
Отверстия в передней панели
Вклеены фазоинверторы
Лицевая панель музыкального центра
Корпус Bluetooth центра
Разводка проводников
Установка динамиков на лицевой панели
Лицевая панель закреплена в корпусе
Лицевая панель
Установка модуля
Крышка тыльной панели
Bluetooth музыкальный центр

Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня http://ali.pub/4bw467.

Выбор автомагнитолы

Так как по умолчанию для создания самодельной мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:

  • Как минимум двухканальный выход мощностью в 40 Вт каждый;
  • Тюнер;
  • Проигрыватель CD/DVD/MP3 дисков;
  • USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Схема музыкального центра

Напряжение блока питания от компьютера отлично подходит для сборки, +5/12 Вольт. К +5 подключается микросхема, от +12 – подряжается аккумуляторная батарея (необходимо купить). При отсутствии электричества аудио система может работать автономно.

Микросхема LM 7805 преобразует ток в необходимый формат. Конденсаторы установлены для фильтра гармоник. Электролитические конденсаторы с пробивным напряжением 30 В, другие – 55 В. Самое главное правильно соблюдать полярность элементов. Также не рекомендуется подключать микросхему при высоком напряжении, так она будет перегреваться.

Справка! Лучше всего делать отдельные тумблеры питания для низкочастотного усилителя, провести jack к каскаду усилителей. Так можно использовать коробку усилителя от электрогитары. Не запрещено одновременно оборудовать систему разъемом aux.

Не забывайте, что во время эксплуатации низкочастотный усилитель сильно нагревается. Микросхема обязана находиться на алюминиевом радиаторе значительных размеров. По такому же признаку необходимый элемент можно использовать из старого музыкального центра: нужно отыскать самый нагруженный ключ.

От него выходят провода на колонки. Дорожки по микросхеме можно проследить невооруженным глазом. Теперь нужно определить, какое напряжение было использовано в старом устройстве, чтобы собрать в общую конструкцию:

  1. Скорей всего, заводское оборудование было спроектировано с учетом общепринятых правил.
  2. При перенапряжении это можно услышать по образуемым меандром искажениям звука. Любое музыкальное произведение в этом исполнении похоже на трэш-рок, это можно легко определить на слух.
  3. Элементная база современных устройств может поддерживать практически все диапазоны сигналов.

Выбор усилителя

Поскольку в машине всего 1-2 аккумулятора по 12 В, то необходимо рассчитывать подключение звука к маломощной сети. Именно к ней подключается устройство, чтобы напряжение было увеличено до 100 В.

При выборе усилителя для магнитолы необходимо обратить внимание на следующие факторы:

  • единица мощности – необходимо, чтобы она соответствовала значениям остального автомобильного оборудования;
  • номинальная мощность — должна быть чуть меньше, чем мощность штатной акустики для наиболее качественного звучания;
  • равенство сопротивлений нагрузке на усилителе и системе;
  • l минимальный диапазон частот – должен составлять не менее 20 гц.

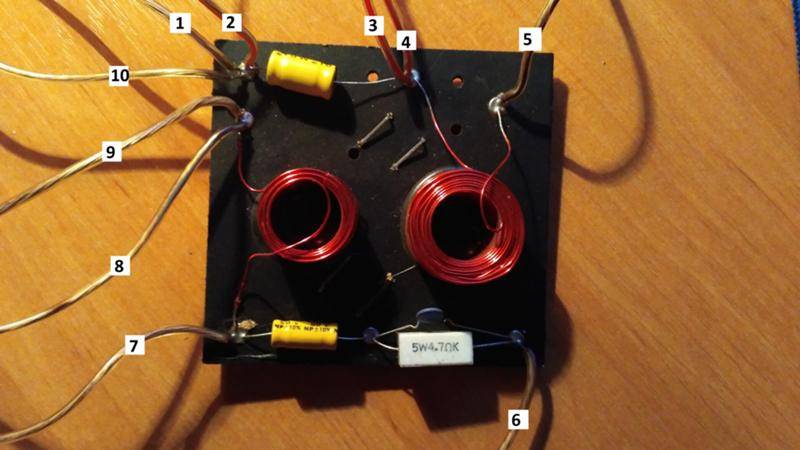

Если у вас довольно современный автомобиль, то он может быть оборудован кроссовером – это вспомогательное устройство, которое обеспечит работу усилителя в разных режимах. Обычно, в таких машинах можно подключить не один, а два усилителя к штатной магнитоле по желанию. Большинство владельцев автомобилей отдают свое предпочтение устройствам Пионер.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

  • Напряжение питания +5 В.
  • Допустимый разброс напряжения питания ±0,25 В.
  • Потребляемый ток 100 мА.
  • Тип разъемов MU 2F, MU 3F.
  • Тип разъемов печатной платы MW 2M.
  • Входные интерфейсы SD, FM, USB, AUX.
  • Цифровые часы.
  • Четыре настройки эквалайзера.
  • Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Как сделать из автомагнитолы усилитель своими руками

Усилитель из автомагнитолы самому

В силу некоторых причин многие автолюбители не торопятся избавляться от отслуживших свой срок старых автомагнитол. Их нисколько не смущает ни устаревший дизайн этого допотопного устройства, ни то, что его кассетоприёмник давно уже не использовался по назначению и настройки эквалайзера настолько примитивны, что чистота звучания регулируется лишь рукояткой громкости самой автомагнитолы.В этом случае существует всего три причины стойкой любви владельца авто к своему «патефону»:

  • Сентиментальность;
  • Глухота;
  • Цена новой и хорошей автомагнитолы составляет значительную часть стоимости самого автомобиля.

Так как в первых двух причинах компетентны сугубо медицинские работники, то я предлагаю рассмотреть третий вариант, в котором выложена настоящая инструкция о том, как сделать своими руками усилитель звука из автомагнитолы, которую вы уже собирались выбрасывать.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты :-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

Вид (спереди) со всеми переключателями и регуляторами получился такой:

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта 2shemi.ru).

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

Микросхема LM7805

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

  1. Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
  2. В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
  3. Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

FM-модулятор

Как самому сделать усилитель звука для магнитолы на микросхеме

На некоторых старых автомагнитолах отсутствуют такие полезные входы как USB и AUX, поэтому чтобы использовать их в качестве усилителя придётся вынимать устройство из посадочного места и открывать печатную плату. Если нет опыта работы с электронными схемами, то за эту работу браться не стоит. Сначала на плате автомагнитолы нужно найти интегральную микросхему усилителя низкой частоты. Это большая по размерам деталь и единственная, которая устанавливается на радиатор-теплоотвод. На принципиальной схеме и на плате она может обозначаться AMP или POWER AMP. Затем нужно определить входные контакты усилителя. На микросхеме их два – это вход левого канала и вход правого канала. Левый канал может обозначаться Line L или L-in, а правый – Line R или R-in. Определить правильность можно прикоснувшись к каждому контакту пальцем. В соответствующих динамиках будет слышен гул. При этом питание автомагнитолы должно быть включено. Земля или общий провод маркируется надписью Line GND.

Если маркировка на схеме отсутствует можно найти входы каналов непосредственно на микросхеме. Для этого нужно последовательно прикасаться ко всем выводам, ориентируясь на появление гула в динамиках. Припаивать разъём к этим контактам нельзя. Нужно определить точки подключения разделительных конденсаторов и уже к ним припаивать провода.

Распайка каналов на штекере и гнезде должна выполняться экранированным проводом по следующей схеме.

Сделанный своими руками усилитель звука из магнитолы можно использовать с любым внешним источником звука. Регулировки тембра в такой конструкции отсутствуют, поскольку сигнал подаётся непосредственно на вход оконечного усилителя, минуя эквалайзер. Для того чтобы снизить уровень шумов следует обрезать дорожки идущие к конденсаторам С1 и С2 от предварительного усилителя головки воспроизведения.

Если в автомобиле установлена новая магнитола, из старой можно сделать компактный усилитель звуковой частоты. Чтобы собрать усилитель звука из магнитолы нужно удалить всё лишнее и ненужное.

Как собрать усилитель звука из магнитолы можно понять по рисунку. Автомобильная магнитола ZXM8330-PA собрана на двух микросхемах и трёх транзисторах. FM тюнер собран на микросхеме ТА2003, а оконечный усилитель на микросхеме TDA2003. Радиоприёмную часть и первый транзистор в каскаде предварительного усиления сигнала с магнитной головки можно сразу исключить. Провод питания электродвигателя так же нужно обрезать. Так же перерезается печатная дорожка питания тюнера, идущая от переключателя «Radio»-«Tape» и дорожка с выхода микросхемы на коллектор второго транзистора. С оставшимися элементами схемы можно экспериментировать. Если внешнее устройство, которое будет подключаться к усилителю, имеет достаточно мощный выходной сигнал, то его следует подключать к верхнему по схеме выводу переменного резистора «VOLUME»

Для подачи слабого сигнала можно использовать коллектор второго транзистора, то есть ту точку, куда подавался сигнал с тюнера. В этом случае будут работать регулировки тембра и переключатель ограничения громкости «Mute». Цепь питания первого и второго транзисторов нужно разорвать. В автомобиле питание всей электроники осуществляется от аккумулятора. Если усилитель будет эксплуатироваться как отдельное устройство, ему потребуется простой источник питания на 12-18 В. Усилитель обеспечивает выходную мощность 6 W на динамической головке сопротивлением 4 Ом и 10 W на двухомном динамике. Максимальный потребляемый ток 3,5 А. По аналогичному принципу можно сделать своими руками усилитель из любой автомагнитолы. Главное это правильно определить входные цепи и отключить от входа все лишние каскады, которые могут быть источниками шумов. Особенно это касается каскадов усиления тракта воспроизведения. Работа со стереофоническими системами немного сложнее, но методика остаётся такой же.

Схемы и инструкции по изготовлению усилителя в домашних условиях

Каждая схема уникальна и зависит от источника звука (старая или современная цифровая техника), источника питания, предполагаемых конечных размеров. Она собирается на печатной плате, которая сделает устройство компактным и более удобным. В процессе сборки не обойтись без паяльника или паяльной станции.

Схема британца Джона Линсли – Худа, основана на четырех транзисторах без микросхем. Она позволяет аналогично повторить форму входного сигнала, получив в результате лишь чистое усиление и синусоиду на выходе.

Начинающему мастеру рекомендуется воспользоваться готовыми файлами в компьютерной программе Sprint Layout для создания и просмотра принципиальных схем. Создание собственной под силу только опытным специалистам.
