Колонки своими руками из автомобильных динамиков: компоненты для сборки колонок.

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.

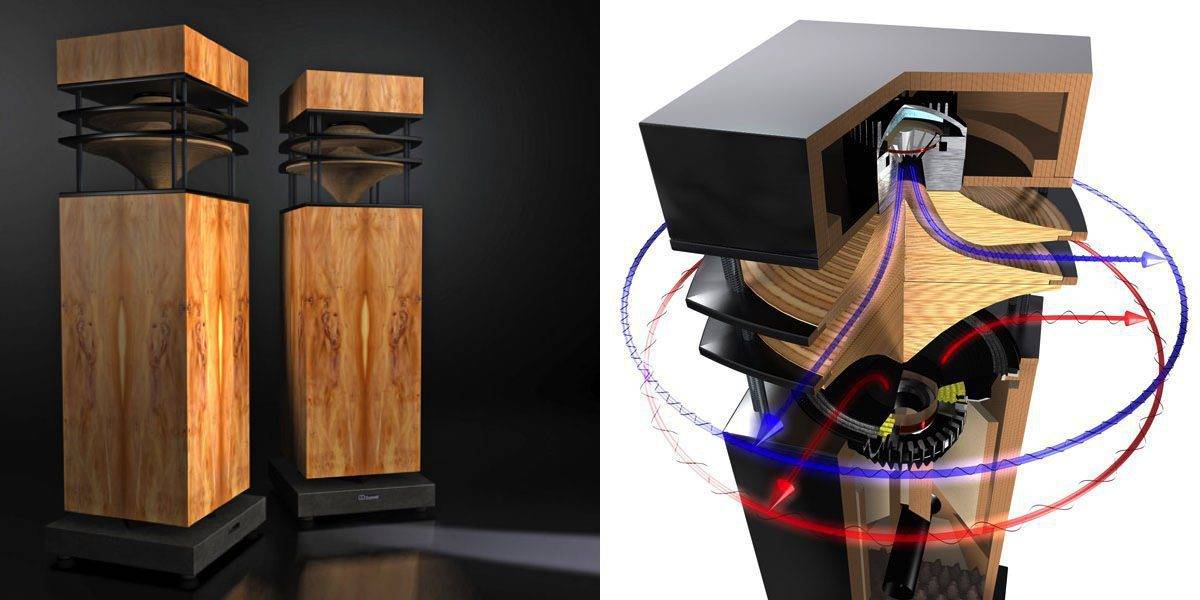

Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

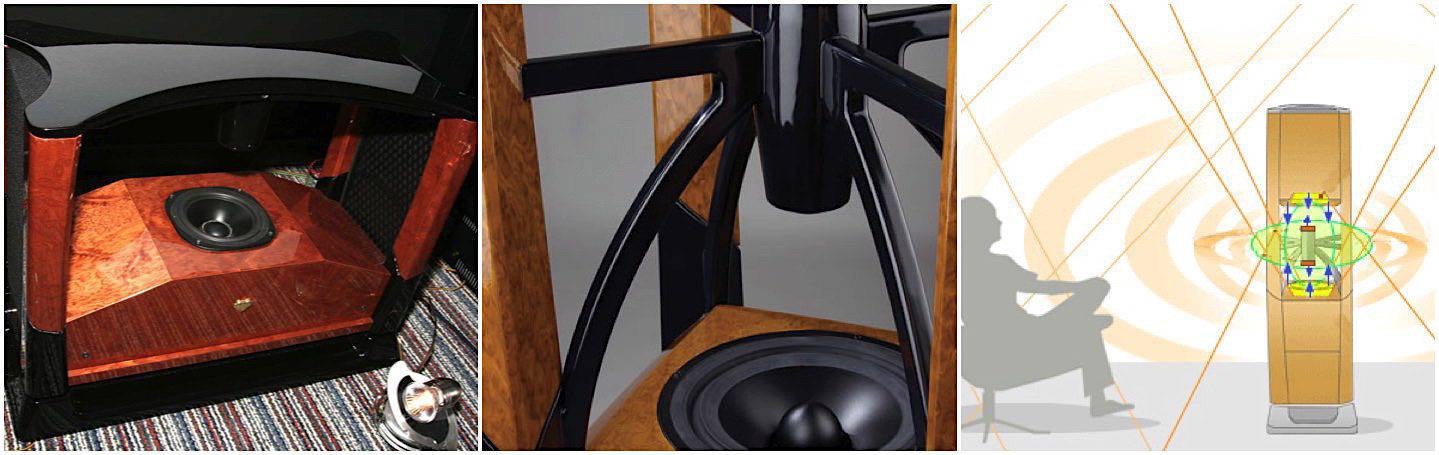

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.

Итальяно-российская контрапертурная акустика Bolzano Villetri

Обратная сторона медали — большая опасность ранних отражений этих волн от стен и мебели, о вредоносности которых я подробно рассказывал в статье «Азы акустики для чайников: как правильно расставить колонки в комнате».

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы: Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы: Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

Создание условий для колонки

Как сделать самому акустические колонки

В первую очередь необходимо узнать, каких размеров будет колонка. Для этого следует определиться с местом ее расположения. Чаще всего колонку устанавливают в багажнике, поскольку здесь есть достаточно места, чтобы ей хватило пространства. Кроме того в багажном отсеке также создается своеобразный резонанс, поэтому музыка звучит здесь немного иначе. Установить колонки можно и возле заднего стекла, однако здесь они должны будут иметь более компактные размеры, так как массивные колонки сюда могут не поместиться.

Измерение размеров

Как устроена акустическая колонка

Чтобы узнать размер ящика для колонки следует:

  • Определиться с местом ее размещения.
  • Определить, сколько пространства можно отвести для установления акустической колонки.
  • Измерить размер отведенной площади.

Выбор материала

Акустические колонки самодельные

Для создания колонки вполне подойдут такие материалы:

  • ДСП. Кстати найти данный материал можно намного проще, чем остальные, так как он часто встречается в продаже. Кроме того, его цена является вполне доступной. Преимущество данного материала заключается в том, что он обладает довольно большой отдачей, поэтому звук динамиков не будет искажаться. Также этот материал является самым легким, поэтому конструкция не будет обладать слишком большим весом.
  • Твердая резина (эбонит). Изделия получаются довольно неплохими, однако звук будет немного приглушенным. Да и найти в продаже куски эбонита прямоугольной формы не так-то просто. Кроме того изделие может иметь неприятный запах. Самое главное преимущество: эбонит трудно воспламеняется, поэтому при коротком замыкании корпус колонки не сгорит.

Колонки акустические самодельные

Древесина. Подойдет древесина любого дерева. При этом лучше отдавать предпочтение дубу или сосне, так как с их помощью можно создать неплохой резонанс. Также преимуществом материала является его привлекательный внешний вид.

Создание корпуса

Самодельные акустические колонки

Выполнить корпус можно любым удобным способом.Самым подходящим вариантом является следующий:

  • При помощи ножовки вырезать детали из материала.
  • Выбрать детали, к которым будут крепиться динамики. В их центральной части следует сделать отверстия круглой формы.
  • Также необходимо вырезать небольшие кольца, которые будут крепиться снизу проделанных отверстий (чтобы динамик надежно фиксировался). Форма этих колец должна напоминать тарелку без дна.
  • Приклеить кольца к деталям.
  • Вокруг колец в деталях сделать еще отверстия в форме треугольника с закругленными углами.
  • Для внутренней части корпуса следует также изготовить небольшие перегородки (их длина должна соответствовать длине самого корпуса). С их помощью будет удерживаться фазоинвертор.
  • Сделать небольшие порты, через которые будут закрепляться клеммы.

Сборка колонки

Чтобы собрать все детали в одно целое, следует:

  • Соединить детали корпуса при помощи клея или саморезов: прямоугольные части по бокам, нижнюю часть, а также часть с отверстием сверху.
  • Внутри заполнить колонку синтетическим пухом.
  • Установить динамик на предназначенное место.

Процесс подключения

Тыльные динамики подключаются к магнитоле при помощи разветвителя-коннектора типа miniJack. Если есть навыки в качественной пайке, то можно распаять подходящий разъем, что облегчит процесс подключения.

Если подключается одна колонка, то можно воспользоваться линейным выходом, который имеется в большинстве магнитол (миниджек). При подключении большего количества динамиков нужно покупать разветвители или в зависимости от модели магнитолы (активная или пассивная) подсоединять непосредственно к разъемам на задней панели.

Если в автомагнитоле нет встроенного усилителя (большинство устройств оснащены стандартным усилителем, который способен обеспечить нормальную работу обычным широкополосным динамикам), то чтобы раскачать басистые динамики, нужно приобрести дополнительный усилитель и кроссовер.

Коротко рассмотрим весь процесс монтажа автомобильной акустики.

Подготовительный этап

Вначале необходимо грамотно проложить всю проводку. Лучше данный процесс совместить с ремонтом салона. Так провода не нужно будет мостить в неподходящих для этого участках салона. Если соединение проводов будет плохо заизолировано, то оно может контактировать с кузовом машины и вызывать либо ток утечки, либо замыкание в цепи.

При монтаже динамиков в двери необходимо правильно рассчитать их расположение в дверной карте, чтобы при закрывании двери корпус динамика не прижимался к стойке. Провода между подвижными элементами протягиваются так, чтобы при закрывании двери они не перетирались и не зажимались.

Особенности изоляции

Для качественной изоляции не стоит использовать скрутки и изоленту. Гораздо практичней использовать пайку или монтажные планки (так обеспечивается максимальный контакт проводов). Для предотвращения контакта оголенных проводов друг к другу или к корпусу машины необходимо использовать кембрики. Это тонкие изоляционные шлангочки. Они надеваются на соединяемые провода и при помощи воздействия высокой температуры (спичка или зажигалка) плотно усаживаются на месте соединения.

Такой способ изоляции предотвращает проникание влаги на место соединения (не дает проводам окисляться), будто оно находится внутри заводской изоляции. Для большей уверенности поверх кембрика можно намотать изоленту.

Прокладываем проводку

Вдоль салона провода лучше прокладывать под обивкой салона или в специальном тоннеле, к которому имеется доступ в случае необходимости ремонта магистрали. Чтобы провода не перетирались, в местах, проходящих через просверленные отверстия, необходимо установить резиновые уплотнители.

Маркировка проводов

Это важный этап, который облегчает грамотное подключение проводов. Особенно если автовладелец использует кабель одного цвета. Во избежание ошибок в подключении и простоты ремонта (или поиска этих ошибок) практично использовать провода разного цвета (на один контакт свой цвет).

Подключаем динамики

Если используются широкополосные динамики, то каждый из них подключается к соответствующему контакту в фишке магнитолы. Чтобы проще было это сделать, производитель автомагнитолы кладет в комплект короткую инструкцию по монтажу. В ней указывается назначение каждого контакта.

Каждый динамик должен не просто правильно подключаться, но и иметь свое место в салоне. У всех колонок свое назначение и принцип работы, что влияет на качество музыки.

Завершающие работы

Прежде чем завершить работу и прятать провода под обшивку или в тоннель, необходимо протестировать систему. Качество монтажа проверяется воспроизведением разного рода композиций (у каждой из них свои частоты звуков). Также можно проверить, не перепутаны ли стороны, изменив уровень баланса в настройках магнитолы.

Сборка громкоговорителя.

При установке динамической головки в трубу, будьте внимательны, во избежание повреждения диффузора. Не подносите к центру диффузора металлические предметы, так как они могут быть притянуты магнитной системой динамика.

Во внутренний паз трубы вставляем резиновый уплотнитель.

В паз резинового уплотнителя вставляем пластмассовое кольцо.

Фиксируем положение уплотнителя отрезком провода подходящего диаметра.

Сначала просто наживляем крепёж и закрепляем конец кабеля в скобе.
Затем припаиваем к громкоговорителю кабель. Если вы уже припаяли к кабелю специализированный разъём для подключения к усилителю, то сразу сфазируйте динамик. «Плюс» на динамике может быть отмечен, как знаком «+» (плюс), так и маркировочной точкой или даже пупырышком, выдавленном на корпусе. Подробнее о фазировке громкоговорителей можно прочитать здесь.

Кабель обязательно закрепляем на корпусе динамика при помощи стальной скобы или другим надёжным способом. Если этого не сделать, то первый же рывок кабеля выведет динамик из строя.

Теперь, когда кабель припаян, можно вставить динамик в паз резинового уплотнителя. Когда динамик займёт своё место в пазу уплотнителя, нужно затянуть крепёжные винты.

На картинке изображено положение одной из четырёх шайб, обеспечивающих центровку динамика в уплотнительном кольце, до и после затяжки крепёжного винта.

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

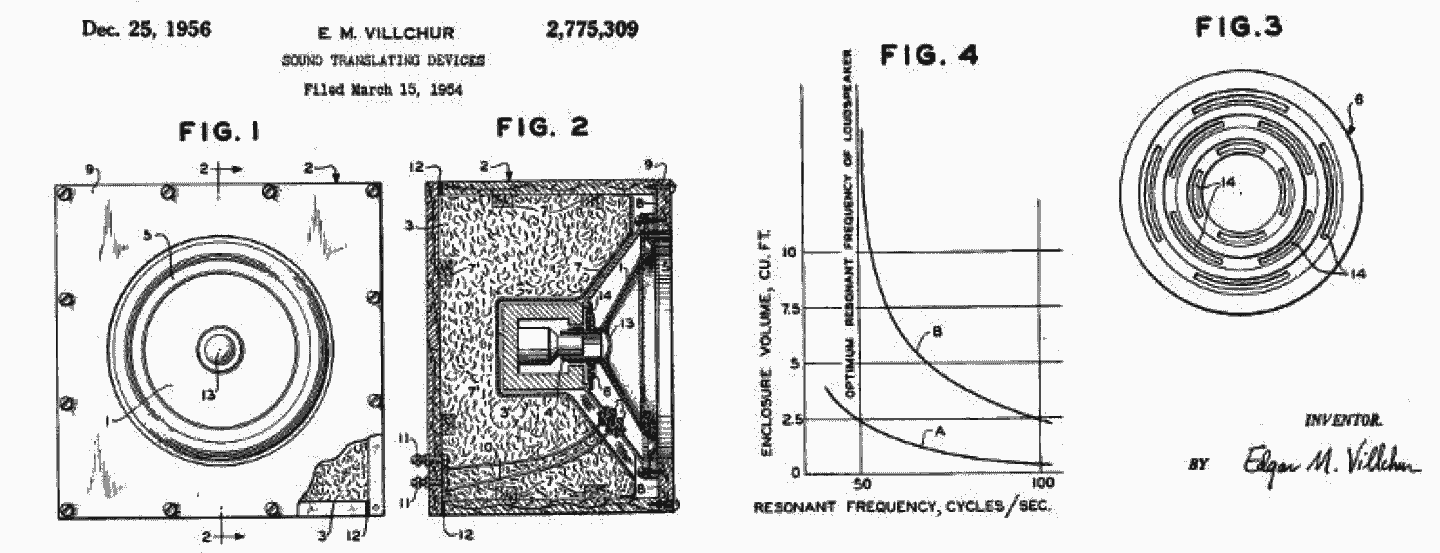

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

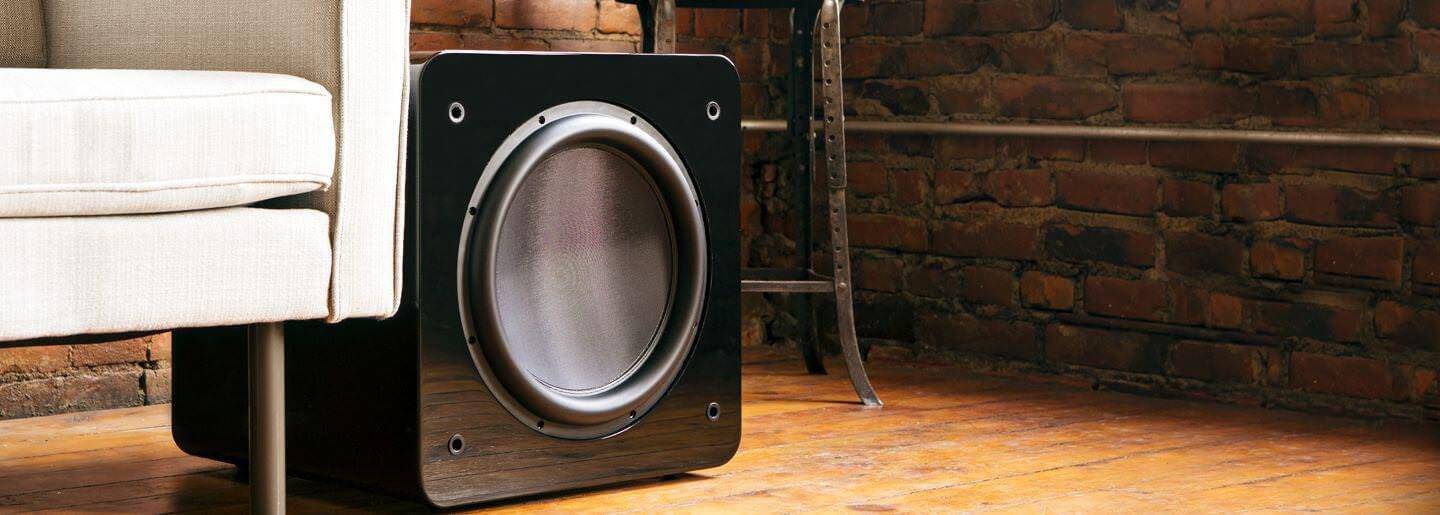

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Колонки для компьютера из гофрокартона

Колонки для компьютера из гофрокартона своими руками. Ранее уже упоминавшийся на сайте автомобиль еще жив и приносит пользу. Но в силу жизненных обстоятельств на машине давно уже отсутствовала автомагнитола , а встроенные в двери многополосные динамики не использовались и были бесполезны.

Считаю разумным, когда исправная вещь продолжает работать, а не лежать бесполезным грузом. Ради эксперимента решил сконструировать акустические колонки из гофрокартона, сразу оговорюсь, что при этом не преследовалась цель создать супер пупер акустику. Результат получился просто отличный. Колонки из гофрокартона стоят затраченного времени.

Реальный звук и великолепная прочность. Автор делится своими опытом с фото и видео.

Как сделать самодельные стерео колонки своими руками из гофрокартона

Акустическая колонка из гофрокартона своими руками / Проверено — РАБОТАЕТ!

За основу стерео колонок взяты две картонные коробки подходящего размера. Для придания коробке жесткости и формирования акустического ящика для тяжелого динамика коробка должна быть усилена.

Усиление колонки осуществлялось проклейкой клеем ПВА существующих соединений, вставкой своими руками в пустоты кусочков гофрокартона и приклеиванием целых дополнительных кусков. Реально получается прочная сендвич конструкция.

Куски гофрокартона, как и при изготовлении самодельного ящика для инструментов вырезались канцелярским ножом. Работа проходила неспешно с хорошим высушиванием каждого приклеенного элемента. В качестве грузов для приклеивания использовались подручные предметы, например, книги.

В итоге боковые стенки стали трехслойные, а фронтальная поверхность четырехслойная. Коробка стала жесткой, но осталась очень легкой. Смотрите фото и видео.

Неиспользуемые динамикиАвтомобильные динамикиЭтикетка коробкиКартонная коробкаЭлементы коробки склееныПустоты заполнены картономЛисты усиленияВклеены боковые листыВклеены торцевые листы

Для установки автомобильного динамика на лицевой поверхности рисуется своими руками круг при помощи циркуля или круглой емкости подходящего диаметра. Отверстие можно вырезать электролобзиком или ножом. Примеряем акустическую головку и отмечаем четыре крепежных отверстия.

Конечно, крепежные винты качественно не удержат динамик в гофрокартоне, поэтому саморезы после выхода из картона лучше крепить к широкой прочной поверхности, которая не продавит при прикручивании картон. Для этой цели из обрезка фанеры вырезана прижимная планка, к которой и крепятся саморезы крепления динамиков, здесь могут быть применены и четыре небольших куска фанеры.

В местах прохода саморезов предварительно просверлены тонкие отверстия. Динамик жестко закрепился в картонной коробке.

Вырезание отверстия под динамикОтверстие под динамикКрепежные отверстияПрижимная планкаДинамик закрепленДинамик установленОтветы на вопросы. Показана жесткость стенок самодельной акустической колонки из гофрокартона

Для задней крышки по месту были вырезаны два куска гофрокартона и склеены между собой. Соединительный кабель выведен через угол снизу колонки, от излишнего натяжения он защищен узлом на проводе. Два куска вклеен в заднюю стенку.

После высыхания клея приклеены элементы закрытия коробки. Внутри оставьте немного кабеля для излечения динамика из колонки.

Рассматривалась возможность установки фазоинвертора, но по расчетом работа туннеля будет эффективна только на коробке большего объема.

Вывод соединительного кабеляЗадняя стенка вклеенаТыльная сторона колонкиСамодельные стерео колонки

Работа колонок проверена при подключении к приемнику и к компьютеру. Звук мягкий и чистый, вернее колонка четко воспроизводит то, что на нее подается. Колонки получились легкими по сравнению с пластмассовыми или деревянными.

В настоящее время колонки подключены к компьютеру через небольшой усилитель и со своими задачами вполне справляются. Для придания «товарного» вида картон можно покрасить, обклеить самоклейкой, апликацией или цветным скотчем.

Если у вас возникают проблемы с приобретением новых коробок, то рекомендую посетить ближайшее почтовое отделение связи :).

Супергаджеты. Самодельные акустические колонки своими руками

Самодельные акустические колонки своими руками

Давно хотел сделать себе «музыку», чтоб цепляло… Сначала эксперементировал с КИНАПовскими динамиками, неплохо, но не то! Случайно нашел проект HO6.2 от CIARE. Понравился — решил сделать.

Сначала занимался электроникой. Динамики заказал. А вот фильтры пришлось делать самому. Т.к. я не радиоинженер, ставку делал на точное соблюдение схемы (обычно знающие люди кросс потом подстраивают, но тут нужно знать «Как?» — я не знаю… ). Посему конденсаторы сборные (если написано на заводе 10 мФ — это еще ничего не значит!), резисторы сборные. Катушки мотал сам (как выяснилось у них номиналы не типовые). Потом делал сами корпуса. Сделал корпус двойной. Внутренняя часть из МДФ 20 мм (у итальянцев больше ничего не планировалось), внешняя из дуба 20 мм (сам добавил, для красоты-надежности). Кроме того добавил сзади колонки нишу под кросс, т.к. он получался достаточно объемный.

Процесс виден на фото:

Следующий этап — сборка кроссов:

и установка динамиков:

В результате имеем:

Рядом видна самоделка на КИНАПах. Она больше, но звучит хуже! Вообще, послушав Чайру, понял что КИНАП — в сад! Также как и JBL E-50. Звук очень ровный и прозрачный, я даже не знал, что на моих CD есть такие звуки! Все кто слушал мои восторги разделяют. Пожалуй все.

05.10.2013

Оценить самоделку, мастер-класс, идею. Комментарии

Лучшая автоакустика

Вот небольшой ТОП лучшей автоакустики по доступной цене:

Модель:Специфика:Стоимость:
Focal Auditor RSE-165Коаксиальная акустика; перевернутый в куполе твитер; защитная стальная решетка56 долларов
Hertz K 165 UnoДиаметр динамиков – 16,5 см; компонентная модификация (двухполосное разделение звука); мощность (номинальная) 75Вт.60 долларов
Pioneer TS-A1600CКомпонентная двухполосная; диаметр НЧ динамиков – 16,5см; мощность (номинальная) 80Вт.85 долларов

Конечно, предела ни в размерах, ни в громкости автомобильной акустики нет. Существуют мастера, которые при помощи пары дополнительных аккумуляторов, мощного усилителя и огромных колонок спокойно в своих жигулях могут устроить рок-концерт, из-за чего могут вылететь стекла. В этом обзоре мы рассмотрели рекомендации для тех, кто любит красивое, а не запредельно громкое звучание.

Вот небольшое видео-сравнение коаксиальной и компонентной акустики для авто:

КОМПОНЕНТНАЯ или КОАКСИАЛЬНАЯ? Какую акустику выбрать!

Смотрите это видео на YouTube

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Устройство акустической системы

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

  1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
  2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
  3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

  • набор динамиков частот сообразно числу каналов;
  • фанера, шпон, доски корпуса;
  • декоративные элементы, краска, лак, морилка.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

  • корпус;
  • штекер;
  • блок питания;
  • микросхема;
  • кнопка-выключатель;
  • проводки;
  • охладительный радиатор;
  • шурупы;
  • термоклей с термопастой;
  • паяльник и канифоль.
  1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
  2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
  3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
  4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер

В конце работы важно зачистить корпус и покрыть его лаком
