Правила укладки ИК тёплого пола
Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:
- Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
- Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
- Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
- Допустимая длина полосы пола — 8 м.
Под ламинат
Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:
- Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
- Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.
Схема монтажа ИК теплого пола под различные типы финишные покрытия пол
Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.
Укладка производится на поверхность, которая перед этим выравнивается.
Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.
Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

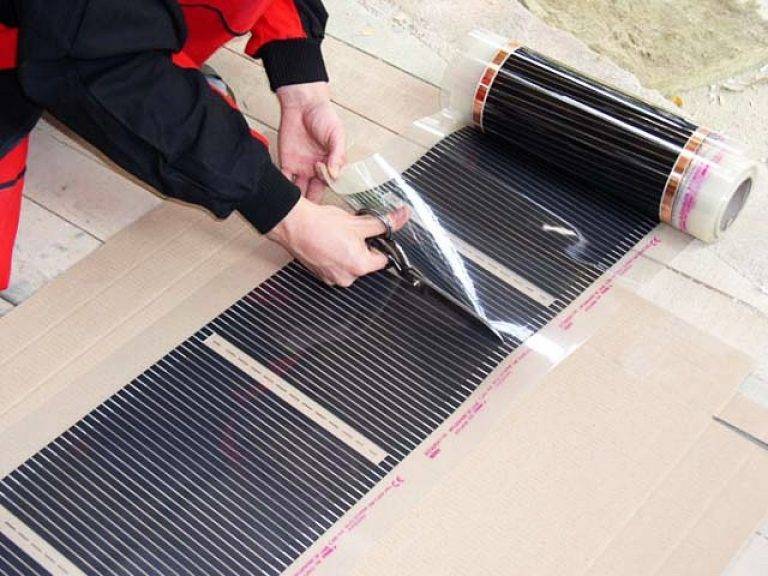

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».
Если вы разрежете пленку по диагонали, то вы попросту ее испортите.
Расстояние пленки от стены должно быть от 10 см.

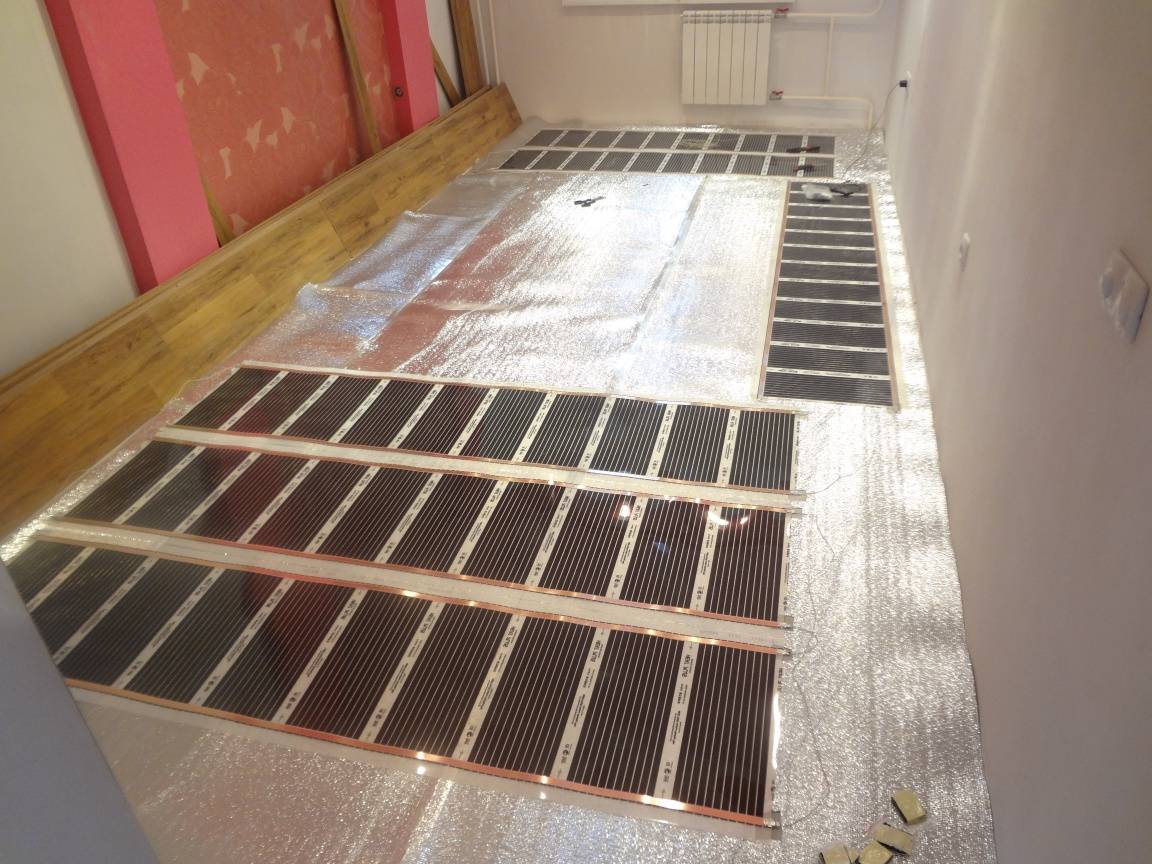

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.
Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.
Схема подключения ИК тёплого пола
В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.
На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.
Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.
После всех вышеизложенных манипуляций терморегулятор подключается.
По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.
Под линолеум
Укладка под линолеум схожа, но есть и свои особенности:
- На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
- Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
- Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
- Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.
Осуществлять укладку линолеума можно разными способами
Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов
Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.
Монтаж инфракрасного теплого пола
Этапы установки пленочного теплого пола следующие:
- Подготовка основания. Поверхность, на которую укладывается пленочный инфракрасный теплый пол, должна быть чистой и абсолютно ровной. Допускается перепад высот не более 3 мм. Мастера советуют до начала работы тщательно проверить горизонтальность поверхности и если перепады превышают допустимые нормы выровнять пол. Сделать это можно любым удобным для вас методом. Например, полы могут быть залиты самовыравнивающейся смесью. Перед следующим этапом работы необходимо дать полу тщательно высохнуть и затвердеть в сроки предусмотренные нормами.
- Укладка изоляционного слоя. На подготовленный пол сначала укладывается слой гидроизоляции, который защитит всю систему от влаги. После этого укладывается слой теплоизоляции, который предотвратит потери тепла в сторону подпола и снизит потребление электрической энергии. В качестве теплоизоляции можно использовать любой материал. Если финишным покрытием планируется плитка, то для утепления профессионалы рекомендуют использовать техническую пробку. Часто применяют фольгизированный пенопропилен. Укладывать такой утеплитель необходимо металлизированной стороной вверх. Швы проклеиваются скотчем-фольгой.
Планирование работы. Прежде всего, необходимо определиться, где удобнее расположить терморегулятор. Оптимальным для установки терморегулятора считается расстояние 15 см от уровня пола. Простейшая схема укладки позволит избежать дальнейших ошибок при монтаже.

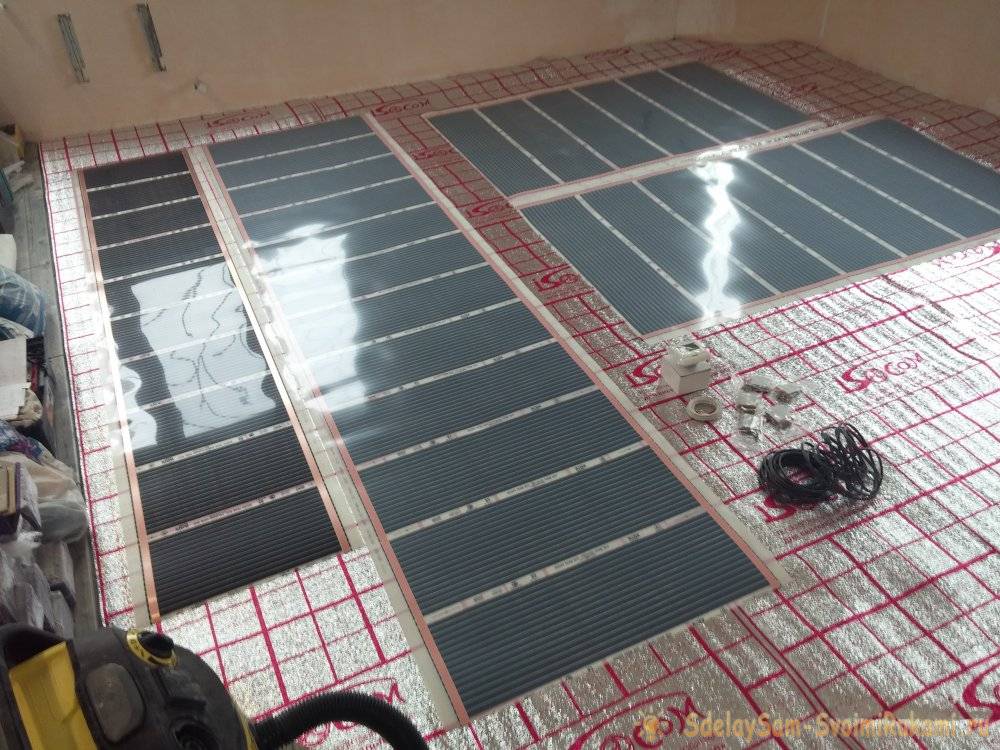

Укладка пленки. По заранее составленной схеме раскладывают пленку. Отдельные полотнища не должны располагаться друг от друга на расстоянии менее 5 мм. Медные стороны контактов должны смотреть вниз и в направлении стены, на которой установлен терморегулятор. Длина нагревательной пленки не должна быть более восьми метров. Все места соединения зажимов и проводов изолируют. Для этого применяют специальную битумную мастику. Если необходимо отрезать полосу, то высекают часть нагревательной полосы от токоведущей шины.
Участок с высечкой будет при дальнейшем монтаже попадать в зону изоляции. Отверстие-высечка делается с помощью дырокола, а потом подрезается до края ножницами.
Подключение греющего пола. К нижней стороне пленки подключается, а затем хорошо изолируется термодатчик. После того как уложена вся инфракрасная пленка для теплого пола, устанавливают терморегулятор. Лучше закрепить его стационарно. Основная часть проводов между терморегулятором и пленкой пропускается под плинтусом. В самую последнюю очередь всю систему подключают к электросети.
- Тестирование. До монтажа финишного напольного покрытия теплый пол должен быть протестирован. На этом этапе следят, чтобы не было никакого искрения и на соединительных участках контакты не перегревались.
- Монтаж финишного покрытия. Если на пол планируется укладывать ковролин или линолеум, то нагревательную пленку накрывают фанерой или ДВП, толщиной более 5 мм. Чтобы случайно не повредить пленку при их креплении разметку под крепеж лучше сделать заранее. Ковролин и линолеум раскраивают до монтажа пленки или в другой комнате, чтобы исключить порезы пленки.
Монтаж инфракрасной термопленки под различные напольные покрытия
Если на пол планируется укладка плитки, то, прежде всего, устанавливается армирующая сетка. Сетку крепят дюбелями, которые забивают между полосами нагревательных элементов. Поверх сетки сразу укладывают плитку или предварительно делают слой бетонной стяжки. Аналогично с другими покрытиями осуществляется монтаж ламината.
Инфракрасная пленка может устанавливаться не только на пол, но и на потолок. Правила монтажа аналогичные напольному. Такое расположение отопления позволяет создать экономичную систему отопления, дающую комфортную температуру в нужной зоне.
Установка инфракрасной пленки на потолок
Как видите, схема подключения инфракрасного теплого пола совсем несложная, и установка его может быть выполнена своими руками.
Какую марку выбрать? Сегодня ведущей маркой на рынке инфракрасных теплых полов по праву считается фирма Caleo. Чтобы наглядно подтвердить безопасность своей продукции завод установил в выставочном зале большой аквариум с рыбами, вода в котором подогревается с помощью инфракрасного пленочного нагревателя.
Подключение токоведущих проводов к медной шине теплого пола
Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.
Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.
Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.
Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.
Как присоединить провода к медным шинам пленочного теплого пола пайкой
Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.
Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.
Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.
Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.
Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.
Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.
Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.
Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.
Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.
Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.
При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.
Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.
Расчет мощности пола
Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.
Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.
Схемы подключения пленочного теплого пола к сети
Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.
Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом
Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:
Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:
В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля
Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.
Инструкция по монтажу теплого пола Caleo
Заранее продумайте, где на стене будет находиться терморегулятор.
Приготовьте ровную и чистую основу под укладку на неё термоплёнки.
На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.
Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.
Далее разрезаем термоплёнку по специальным линиям отреза на нужные нам размеры. Линии разреза расположены через каждые 17,4 см. Для уменьшения количества точек подключения резать плёнку нужно на максимально возможную длину (но не более 8 пог.м).
Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.
Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.
Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.
Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.
Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.
Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.
Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

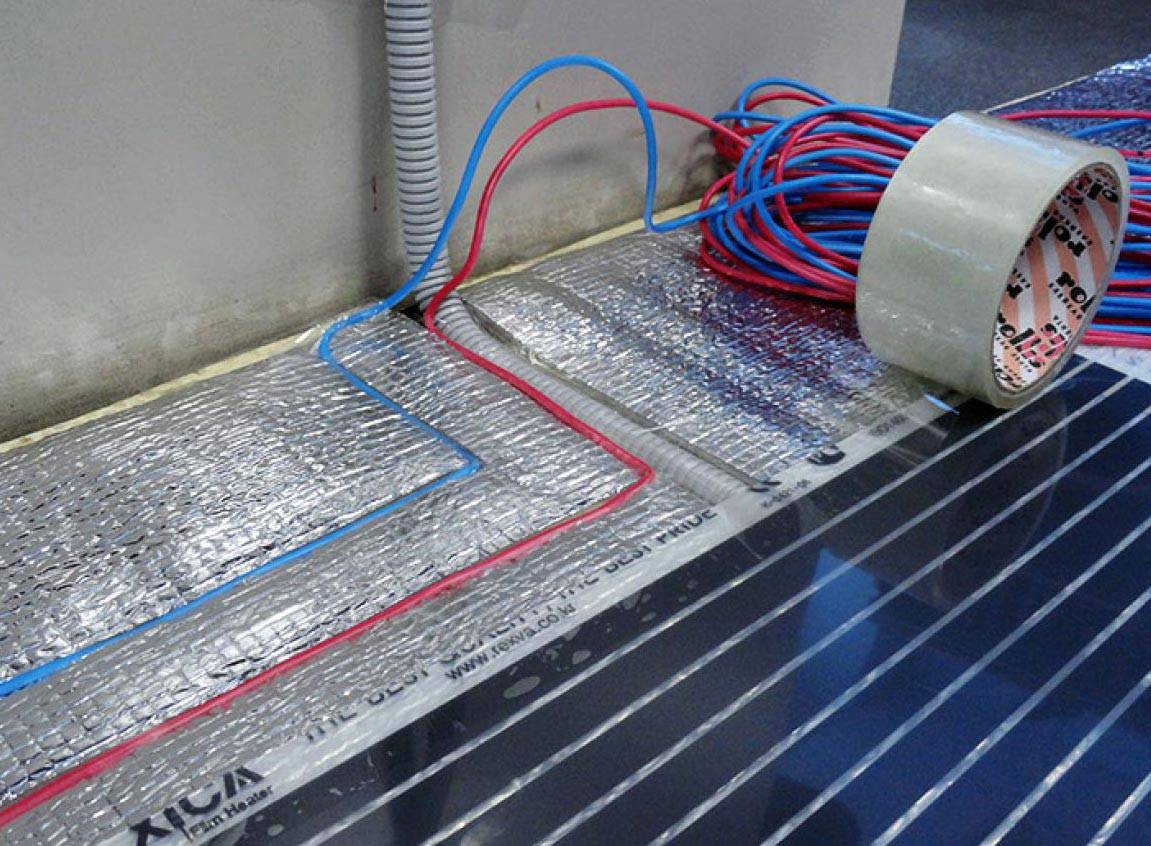

Далее укладываем монтажные провода.
Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.
Также провода можно уложить в сделанное углубление в теплоотражающем материале.
Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.
Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.
Пример можно посмотреть в конце полосы, там уже установлена изоляция.
Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.
Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.
Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.
Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.
В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.
Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.
Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.
- Проверьте, чтобы все полосы термопленки нагревались.
- Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
- В местах соединения не должно быть нагревания и искрения.
Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.
В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.
Лучшие пленочные теплые полы
Современный рынок инфракрасных полов заполнен различными видами этой продукции от известных производителей. Цена изделий сильно отличается в зависимости от качества пленки, комплектации системы, популярности того или иного производителя. Это могут быть дорогие европейские полы, полностью укомплектованные, вплоть до саморегулирующихся систем или недорогие изделия китайских фирм. Для того чтобы определить, какой лучше следует рассмотреть различные варианты.
Q-Term
Корейская фирма, выпускающая универсальные пленочные полы, которые устанавливают не только в жилых, но и в общественных зданиях. Q-Term оборудованы карбоновыми нагревательными элементами, мощностью 130-230 Вт, поэтому вполне возможна установка теплого пола под плитку. Рулоны выпускаются шириной от 0,5 до 1 метра, что делает монтаж более быстрым и удобным. Продукция хотя и отличается довольно высокой стоимостью, но лучше всего подходит для монтажа под плиточный пол.
Caleo
Тоже корейский производитель. Продукция отличается хорошим качеством в сочетании с низкой стоимостью. Рулоны универсальной пленки имеют ширину 50 см и мощность 180-220 Вт. У Caleo иногда возникают самопроизвольные разрывы или деформации.
Calorique
Пленочные полы высокого качества от американского производителя. Основные достоинства пленки – высокая прочность и гибкость, устойчивость к механическим воздействиям. Это самый лучший теплый пол под кафельную плитку. Системы Calorique считаются наиболее долговечными и надежными, очень популярны, несмотря на высокую стоимость.
HeatPlus
Корейский производитель, выпускающий высококачественные инфракрасные пленочные теплые полы с карбоновыми нагревателями. Ширина рулонов находится в пределах 50-80 см, а мощность системы составляет 150-220 Вт, в зависимости от модификации. Изделия повышенной мощности выпускаются с энергопотреблением порядка 400 Вт. Как правило, они предназначены для лоджий, открытых террас и т.д. Допускается укладка теплого пола под плитку. HeatPlus оборудована противоискровой защитой. Гарантийный срок эксплуатации – минимум 15 лет.
RexVa
Корейская высококачественная пленка. Оборудованная противоискровой сеткой она совершенно безопасна в эксплуатации. Обладает повышенной устойчивостью к поломкам и разрывам. Выпуск рулонов шириной 0,5; 0,8 и 1 метр. Величина энергопотребления достигает 350 Вт.
Okondol
Корейский производитель, выпускающий пленочные системы, отличающиеся особой прочностью и долговечностью. Гарантийный срок полов Okondol составляет 30-50 лет. Универсальная конструкция с многослойной защитой подходит под любые типы напольных покрытий.
Пленочный теплый пол под ламинат – легко и просто
Электрический теплый пол под плитку плюсы и минусы
Подложка под теплый пол
Инфракрасный теплый пол
Укладка теплого пола в стяжку
Электрические теплые полы своими руками
Принцип действия и конструктивные особенности
В природе тепло передается двумя путями:
- Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
- Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).
Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.
В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

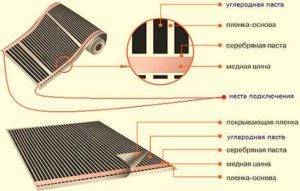

Состав ИК-пленки.
Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.
Инфракрасная пленка.
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.
6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
Монтаж пола без стяжки
Чтобы выполнить данную работу правильно, важно запомнить два основных правила:
- Подложку из теплоотражающего материала нужно класть отражающей стороной вниз на всю поверхность пола. Листы между собой скрепить скотчем, чтобы получился ковер.
- ИК-маты нужно класть только на ту часть пола, которая останется открытой, то есть на ней впоследствии не будет установлена мебель или, например, холодильник.
Монтаж инфракрасного теплого пола своими руками производится медной полосой вниз. Медная полоса пленки – это проводник тока. После укладки к ней крепится контактный зажим и дополнительно сжимается плоскогубцами.
Читать также: Теплый потолок: инфракрасная пленка для потолочного отопления
Последовательность проведения работ должна быть следующей:
- На ровную и очищенную поверхность укладывается теплоотражающий материал и гидроизоляция;
- Следом кладут термопленку;
- Самая ответственная часть работы – соединение провода и терморегулятора. Когда крепится зажим, нужно быть осторожными и ответственно подходить к изоляции. Для тех, кто решил произвести установку самостоятельно, инструкция должна выполняться со всеми указанными в ней нюансами;
- Укладывается полиэтиленовая пленка, затем нужно по периметру проклеить пленку скотчем;
- Укладка листов фанеры, если финишное покрытие мягкое;
- Монтаж финишного пола.
Поверх нужно уложить полиэтиленовую пленку. Это нужно сделать для дополнительной защиты. После можно укладывать финишное покрытие. Какое лучше выбрать покрытие, можно посмотреть тут. Это может быть линолеум или ламинат.
Читать также: Выбор и монтаж пленки для гидроизоляции теплого пола
