Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Финишное покрытие

Электрический стержневой пол универсален тем, что используется практически для всех половых покрытий.

Ламинат

Ламинат укладывают на систему обогрева пола при условии, что стержневой теплый пол будет использоваться как дополнительное отопление помещения. Это обусловлено тем, что материал не выдерживает регулярные высокие температуры.

При использовании ламината пол прогреваться должен до двадцати одного градуса. Иначе покрытие начнет деформироваться от пересыхания.

Линолеум

На такой материал температурный режим не оказывает особого влияния. Условием его выбора является термостойкость.

Укладку линолеума выполняют на совершенно ровную стяжку толщиной более двадцати сантиметров.

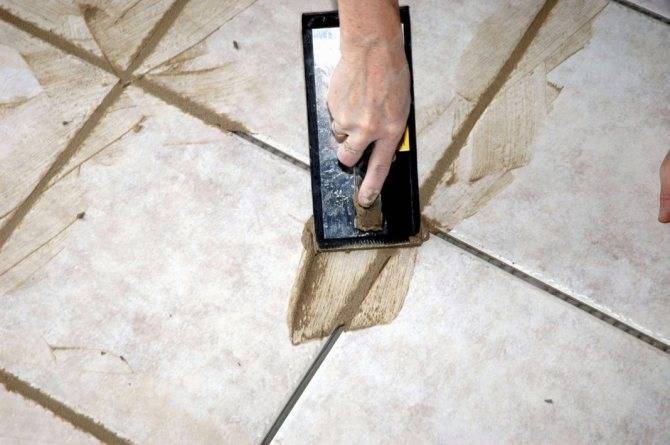

Плитка

Такой вариант финишного покрытия наиболее распространенный для теплых полов. Перед укладкой плитки поверхность матов покрывается специальными термостойкими растворами. Слой клея и смеси рекомендуется накладывать не более двух сантиметров толщиной.


Плитка – один из вариантов финишного покрытия стержневого теплого пола

Подключать электропитание к системе стержневого теплого пола допускается только после полного высыхание всех растворов.

Дерево

На теплый пол укладывается материал из определенных пород деревьев. Толщина покрытия должна составлять не менее 8 сантиметров. Оптимальным вариантом считается отделка пола из акации, дуба или ясеня.

Резкие изменения температурного режима могут стать причиной образования щелей в древесном материале. Поэтому укладка дерева в качестве финишного покрытия для теплого электрического пола производится довольно редко.

Преимущества и недостатки


Карбоновый пленочный теплый пол монтируют под материал, хорошо проводящий тепло

Общие достоинства стержневого мата и ИК-пленки:

  • КПД близкий к 100 – это не преувеличение. Карбон генерирует инфракрасное излучение. Оно нагревает пол, предметы и людей, а не воздух. Исчезновение промежуточного этапа передачи тепла делает карбоновый пол куда более эффективным.
  • Системы не создают электромагнитное излучение.
  • Температура нагрева воздуха при работе ИК-обогревателя невелика. Он остается влажным, а микроклимат в комнате приятным.
  • Пленка и стержневой мат очень легки. Они не создают нагрузки на пол, не требует оборудования для укладки.
  • Обе системы пожаробезопасны. Однако при температуре выше 120 С полимерные детали плавятся.
  • Не боятся воды, влаги, конденсата, пара. Карбоновый пол укладывают для обогрева ванных, кухонь, саун.
  • Площадь обогрева не ограничена: от лестничной ступени до зала в 100 кв.м.
  • При повреждении материала на одном участке производительность обогревателя на других местах не изменяется. Ремонт выполняют в любой момент.

Есть общий недостаток: высокая стоимость эксплуатации.

У каждой модификации есть собственные преимущества и недостатки, обусловленные конструкцией. Стержневой карбоновый пол кладут под любое покрытие – от паркета до керамогранита. Высокая влажность или плохое утепление помещения – не помеха. Система саморегулируется, так что перегрев элементов и перерасход электричества исключен.

В тоже время стержневые маты укладывают под стяжку – монтаж предполагает мокрые работы. Демонтировать систему и перенести на другое место не удастся.

ИК-пленка еще тоньше, чем маты, так что ее кладут прямо под чистовое покрытие. Его можно демонтировать, использовать повторно. ИК-пленка экономичнее, расходует на 30% меньше электричества, чем стандартный нагревающий кабель.

Виды инфракрасного пленочного теплого пола

Виды пола инфракрасный, несмотря на его, сравнительно недавнее появление на рынке, отличаются разнообразием.

В первую очередь, выделяют пленочную разновидность, где нагревательные элементы вмонтированы в слои полимерной пленки. Такой состав отличается гибкостью, стойкостью к износу, прочностью, отлично проводит электричество.

Пленочные системы разделяют на такие виды:

  • углеродный с карбоново-графитным нагревающим элементом;
  • биметаллический (медь, алюминий).

Первый вариант получил широкое распространение, тогда как второй применяется несколько реже.

Другой разновидностью является стержневая конструкция. Она имеет важную особенность: здесь нагревательными элементами выступают стержни, соединенные друг с другом проводами. Система считается инновационной, что дает возможность снижения расходов на обогрев помещения до 60%, если сравнивать с иными моделями. Единственное, что мешает их активной продаже, это высокая стоимость.

Отдельно нужно рассмотреть наиболее популярных производителей пленочных типов пола.

Caleo отличается широким ассортиментом производимой продукции, что дает возможность покупателю подобрать подходящий для себя вариант. Здесь имеют совсем простые варианты а также суперсовременными покрытия, с максимально автоматизированной работой.

Caleo производит четыре модификации, пользующиеся неизменной популярностью у потребителей:

  • LINE: недорогой продукт, подходящий для обогрева небольших комнат;
  • GRID: данное изделие относят к категории средней цены, его особенностью является наличие антиискровой сети, созданной из серебра;
  • GOLD: здесь также присутствует сетка против искр, возможно регулирование потребления электрической энергии, что позволяет значительно понижать расход;
  • PLATINUM: самая дорогая разновидность, имеет энергосберегающие качества, снижает расход электричества до пяти раз. Допускает проведение монтажных работ даже под предметами мебели, без возникновения опасности перегрева.

Все эти разновидности оснащены функцией дистанционного управления функционированием. Установка таких полов может производиться даже без необходимости создания стяжки или нанесения клеевого покрытия из специального сырья.

Пленка от компании Rexva производит очень тонкие коммуникации, которые разрешено монтировать на поверхности разнообразных типов (от горизонтальных и вертикальных, до потолочных). Модельный ряд производителя отличается наличием систем с нестандартными показателями мощности.

Чтобы монтировать систему в жилых домах, можно приобрести пленки с мощностью до 400 Вт на квадратный метр. Кроме того, подобные варианты используют для создания саун, потому что они не подвержены проницаемости влаги, за счет наличии двустороннего покрытия, что находится поверх стандартного ламинирования.

Продукция от компании Rexva радует прочностью. Эксплуатация подобных систем может производиться в самых разных сферах, начиная от комнат с небольшой площадью и, заканчивая спортивными залами. Цена изделий полностью соответствует их высокому качеству.

Товары от бренда Heat Plus отличаются наличием разных пленочных форм, как полосатых, так сплошных. Данные конструкции производят по особым технологиям, что позволяет избежать возникновения зон, не подлежащих обогреву. Пленочные системы изготавливают путем равномерного нанесения углеродистого материала на основу из полиэстера, что позволяет добиться отлично КПД отопительной системы.

Помимо этого продукция бренда обладает такими неоспоримыми преимуществами:

  • легкость проведения монтажных работ;
  • надежность конструкции;
  • стойкость к износу;
  • возможность эксплуатации более 15 лет.

Одним из популярным производителей теплых полов ИК вида на территории СНГ, является компания Monocrystal. Производитель использует в производстве технологии из Южной Кореи, что позволяет ему уверенно занимать лидирующие позиции на своем рынке.

Главным отличием изделий бренда от иных компаний является отсутствие серебряной пасты, здесь её цели выполняет прослойка, сделанная из углеродной пасты. Это позволяет достигать необходимой стабилизации между устройством обогрева и медной шины.

Эксплуатация моделей от бренда Monocrystal может составлять до десяти лет. Они отличаются своими видами, представлены линейные, сплошные, перфорированные варианты пленок. Последний вариант совместим с плиточной облицовкой.

Инфракрасные маты

Стержневые тоже рулонный материал. Но у этого типа греющих элементов нет никакой подложки. Сами стержни упругие, а расположенные по бокам токоведущие провода, к которым эти стержни крепятся, придают жесткость конструкции.

Стержневой карбоновый мат выглядит так

Работа этого типа электрического пола основана на свойстве углеродистых соединений излучать тепло в инфракрасном диапазоне.  Установив дома инфракрасный мат для подогрева пола, вы одновременно с теплом, будете получать лечебные процедуры: подобными излучателями лечат около 30 заболеваний. Что наверняка понадобится многим, так это способность ИК излучения успокаивать психику и снимать стресс. Такой себе профилакторий на дому.

О недостатках карбоновых матов:

  • высокая цена;
  • сложное электрическое соединение (по сравнению с теми же кабельными матами, например);
  • установка под плитку или в стяжку, то есть теплый пол немобильный.

Самое неприятное на самом деле — высокая цена, что в сочетании с не самой легкой установкой заставляет задуматься. Приятно, что эти маты не боятся запираний. Это значит что на пол, который греется стержневым ИК нагревателем, можно спокойно поставить «незапланированное» оборудование или передвинуть мебель. В тех зонах, которые будут под мебелью или техникой, температура автоматически понизится (без участия терморегулятора). Это происходит из-за свойств стержней: при увеличении температуры их электрическое сопротивление сильно возрастает, тока поступает меньше, температура падает.

Процесс монтаж очень похож на описанный выше. Отличается только способ сборки — необходимо соединить соответствующие жилы проводников, и только после этого подать их на терморегулятор. В остальном вся последовательность аналогична.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Карбоновый теплый пол – что это такое?

Рассмотрим одну из новых систем электрического инфракрасного отопления – карбоновый теплый пол (углеродный, из углеродного волокна). Это прогрессивная система обогрева пола, действие которой основано на применении инфракрасного излучения дальней волны. Отличительная черта этого диапазона – отсутствие электромагнитного излучения и «живой» обогрев помещения. Инфракрасное излучение безвредно для здоровья человека, а в медицине вообще используется в лечебных целях.

Карбоновый и углеродный теплый пол – в чём отличие?

Карбон – международное наименование всех композитных материалов, основу которых составляет углеродистая наноструктура и разнообразные связующие компоненты. Таким образом, то, что известно отечественному потребителю как углерод, и карбон – это одно и то же вещество. Т.е. пленочный карбоновый пол и пленочный углеродный пол – это одна и та же система.

Производители предлагают два вида системы карбонового пола:

  1. пленочный карбоновый теплый пол (сплошной);
  2. стержневой карбоновый теплый пол.

На рынке представлены еще две разновидности карбоновых полов:

Биметаллический теплый пол

Биметаллический теплый полСистема подогрева на основе биметаллической пленки. Отличительная характеристика углеродной пленки – запатентованное двухслойное соединение (верхний слой из сплава меди и добавок, а нижний – сплав алюминия с добавками). Нагревательные пластины излучают волны в инфракрасном диапазоне. Такой теплый пол укладывают только по-«сухому», в стяжку или в плиточный клей запрещено.

Аморфный теплый пол (АНТ)

Аморфный теплый пол (АНТ)Израильская компания Advanced Heating Technologies (AHT) Ltd разработала новую технологию – теплый пол на основе аморфной металлической ленты. Главная особенность – пожаробезопасность, т.к. полы не нагреваются выше 35 °C (например, кабельные могут нагреваться до 60-70 °C). Выполнены в виде тонких нагревательных матов. Греющий элемент сделан из аморфного металла (ультратонкая лента, толщиной 30 микрон). Теплый пол на аморфной ленте можно устанавливать под все напольные покрытия (плитка, паркет, ламинат, линолеум и ковролин).

Основные производители карбоновых теплых полов

Рынок электрических систем «теплый пол» разнообразен. Неопытный пользователь может запутаться в предложениях от разных изготовителей. В качестве примера стоит рассмотреть основных производителей, их преимущества и недостатки:

  1. Карбонтек – теплые полы из нагревательных волокон и термопластика. Главное достоинство обогрева – скрытая установка. Допускается даже монтаж под декоративными принадлежностями (краска, обои и т.д.). С помощью конструкций от Carbontec можно организовать отопление колонн, угловых зон.
  2. Карбоновые теплые полы Unimat. Компания предлагает саморегулируемые и резистивные конструкции для обогрева помещений. Ценовой сегмент продукции варьируется от низкого до элит-класса. Конечный потребитель выбирает компанию за качество и надежность систем отопления. Недостатком является высокое потребление электроэнергии. При укладке плитки будут проблемы с клеем – он не будет цепляться.
  3. Карбоновый теплый пол Heat Plus. Южнокорейская организация занимает лидирующие позиции на азиатском рынке. К недостаткам можно отнести то, что все консультанты и продавцы компании дают ложную информацию о том, что такой теплый пол улучшает работу сердечнососудистой системы, повышает тонус, благоприятно влияет на нервную систему. Положительное влияние теплых инфракрасных полов еще не доказано. Потому верить подобным заявлениям – обманывать себя. В остальном они отличаются хорошей изоляцией, простотой укладки и долговечностью.


Карбоновый теплый пол Heat Plus

Стоит понимать, что в любом случае производитель будет в ответе за качество своей продукции, потому всегда можно произвести замену приборов, если в их порче не будет вины потребителя. В остальном выбор компании зависит от предпочтений конкретного человека, полученной информации о системах обогрева от знакомых, на тематических форумах.

Виды карбоновых систем

Карбоновая система теплого пола выпускают двух типов – пленочное и стержневое покрытие. Оборудование имеет различную конструкцию и технические характеристики.

Пленочные полы

Устройство представляет собой сплошное термостойкое пленочное покрытие, между слоями которого расположены карбоновые полосы. Нагревательные элементы между собой спаяны с помощью медных шин.

Пленка, изготовленная из качественного прочного полипропилена, выдерживает высокий температурный режим – до 120 градусов по Цельсию. При этом материал совершенно не деформируется и не теряет первоначальных характеристик.

Один рулон пленочного теплого пола имеет длину 50 метров, а ширина его колеблется в пределах от 50 до 100 сантиметров. Толщина полипропиленового слоя может быт в пределах 0,23- 0,47 миллиметров.

Монтаж пленочной системы обогрева производится сразу под финишное покрытие при условии наличия правильно оформленной ровной основы пола. Благодаря этому значительно облегчается весь процесс укладки и демонтажа оборудования.

В зависимости от категории карбонового пленочного материала потребляемая мощность таких теплых полов может иметь показатели от 130 до 400 ватт на метр квадратный. При этом соответствующая максимальная температура нагрева поверхности составляет от 40 до 80 градусов. Расход энергии в процессе работы системы не превышает 25,-35 ватт в час.


Укладка нагревательной карбоновой пленки

Стержневой пол

Такой вид карбонового теплого покрытия имеет другую конструкцию. Состоит система из заполненных смесью из карбона стержней. Такие гибкие элементы нагрева изготовлены из крепкого полимера, который обладает высокой термостойкостью.

Каждый стержень между собой соединен многожильным проводником из медного сплава. Все провода покрыты защитным полипропиленовым слоем. Параллельное их подключение позволят бесперебойно работать оборудованию при выходе и строя отдельных нагревательных участков.


Стержневой карбоновый теплый пол

Инфракрасное излучение, возникающее в процессе поступления электричества к карбоновым стержням, полностью прогревает всю площадь полового покрытия. Одновременно с этим при сильном нагреве отдельных зон мощность системы снижается. Такое свойство позволяет исключить возможность перегрева конструкции и прокладывать оборудование в местах, где располагаются крупные предметы интерьера помещения.

Монтаж стержневого устройства обогрева выполняется исключительно в стяжку. Если предполагается финишное покрытие из керамической плитки, то можно размещать систему в слоях клеевого раствора. При этом для укладки карбонового теплого пола стержневого типа обязательно требуется специально подготовленное основание с хорошей теплоизоляционной защитой.

Функционируют стержневые теплые полы с максимальным нагревом рабочей поверхности 60 градусов. Расход электрической энергии в процессе работы составляет от 20 до 50 ватт в час.

Пленочная и стержневая отопительная система отличается своей универсальностью, так как оборудование можно устанавливать под финишное покрытие пола любого типа. При этом качество обогрева совершенно не снижается.


Укладка стержневых нагревательных матов

Карбоновый теплый пол – что это такое?

Рассмотрим одну из новых систем электрического инфракрасного отопления – карбоновый теплый пол (углеродный, из углеродного волокна). Это прогрессивная система обогрева пола, действие которой основано на применении инфракрасного излучения дальней волны. Отличительная черта этого диапазона – отсутствие электромагнитного излучения и «живой» обогрев помещения. Инфракрасное излучение безвредно для здоровья человека, а в медицине вообще используется в лечебных целях.

Карбоновый и углеродный теплый пол – в чём отличие?

Карбон – международное наименование всех композитных материалов, основу которых составляет углеродистая наноструктура и разнообразные связующие компоненты. Таким образом, то, что известно отечественному потребителю как углерод, и карбон – это одно и то же вещество. Т.е. пленочный карбоновый пол и пленочный углеродный пол – это одна и та же система.

Производители предлагают два вида системы карбонового пола:

  1. пленочный карбоновый теплый пол (сплошной);
  2. стержневой карбоновый теплый пол.

На рынке представлены еще две разновидности карбоновых полов:

Биметаллический теплый пол

Биметаллический теплый полСистема подогрева на основе биметаллической пленки. Отличительная характеристика углеродной пленки – запатентованное двухслойное соединение (верхний слой из сплава меди и добавок, а нижний – сплав алюминия с добавками). Нагревательные пластины излучают волны в инфракрасном диапазоне. Такой теплый пол укладывают только по-«сухому», в стяжку или в плиточный клей запрещено.

Аморфный теплый пол (АНТ)

Аморфный теплый пол (АНТ)Израильская компания Advanced Heating Technologies (AHT) Ltd разработала новую технологию – теплый пол на основе аморфной металлической ленты. Главная особенность – пожаробезопасность, т.к. полы не нагреваются выше 35 °C (например, кабельные могут нагреваться до 60-70 °C). Выполнены в виде тонких нагревательных матов. Греющий элемент сделан из аморфного металла (ультратонкая лента, толщиной 30 микрон). Теплый пол на аморфной ленте можно устанавливать под все напольные покрытия (плитка, паркет, ламинат, линолеум и ковролин).

Особенности конструкции

Прямое преобразование электричества в полезную энергию инфракрасного излучения эффективно. Но в предыдущем варианте есть недостатки. Так, в обычном проводнике сопротивление не изменяется значительно при повышении температуры. Таким образом, отсутствует возможность регулировки нагрева по длине кабеля.

Для создания равномерного теплового поля необходима соответствующая конфигурация трассы, с одинаковыми пустыми промежутками. Стоит рассмотреть пример с фиксацией проводника на сетчатой пластиковой подложке. В действительности при установке системы в стандартной комнате (4х5 м) придется размещать конструкцию на большей площади. Но стандартные нагревающиеся проводники выпускают только в определенных типовых размерах по длине. Подобрать подходящий вариант или состыковать несколько участков будет трудно.

Решены эти задачи с помощью комбинации материалов. Название такие теплые полы получили по одному компоненту – углероду с аморфной структурой (карбону). Применяют также серебро и графит в разных сочетаниях. Из них формируют проводники, создающие ИК-излучение.

Функцию «автоматического регулятора» выполняют полимерные добавки. При превышении пороговой полосы от +18°C до +22°C эти частицы увеличиваются в размерах и повышают электрическое сопротивление. Ток уменьшается, температура снижается.

Карбоновые стержни собирают в блоки. Их соединяют на торцах медными многожильными проводниками в полимерной изоляции.Инфракрасный карбоновый теплый пол

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
