Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Критерии выбора ламината

Решив делать инфракрасный тёплый пол в квартире с финишным покрытием — ламинат, встаёт вопрос — кокой именно вид ламелий подходит для такой системы. Если уложить не соответствующий паркет, то при нагреве он деформируется, может выделять вредные вещества, и будет плохо проводить тепло.

Изделие должно:

иметь специальную маркировку — «змейка», которая говорит о возможности использовать его с инфракрасной греющей системой;

• обладать хорошей теплопроводностью — коэффициент теплового сопротивления должен быть от 0,05 до 0,10 м2 х °K/Вт;
• иметь толщину 8 — 9 см;
• не выделять формальдегид при нагревании до 30 градусов, то есть, допустимый класс эмиссии E1 или E0;
• быть износоустойчивым — лучше 32 или 33 класса износостойкости.

Все эти данные можно найти на упаковке.

Преимущества инфракрасного пленочного пола

Итак, прежде чем приступать к монтажу электрических полов под ламинат следует выбрать какую же все-таки систему обогрева вы будете использовать, и какой конкретно материал будет принят в качестве напольного покрытия.

В настоящее время наибольшее распространение получили две системы электрического обогрева помещений из разряда теплых полов – кабельные системы и пленочные инфракрасные. При этом последние более популярны, поскольку их установка не требует особых навыков и знаний и доступна даже непрофессионалам. Вдобавок ко всему, пленочный инфракрасный пол – это можно сказать, последняя разработка в области теплого пола, в которой использованы наиболее передовые решения этой сферы.

Кроме этого, пленочный теплый пол обладает и рядом других характерных достоинств:

• долговечность и надежность;
• простота монтажа и эксплуатации;
• возможность повторного использования;
• не требуется бетонная стяжка;
• в качестве финишного покрытия может выступать практически любой материал (ламинат, линолеум, паркет, пробка).

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Смотрите это видео на YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

• оптимально и равномерно распределяют тепло по покрытию;
• экономичны;
• имеют максимальный нагрев 45 градусов;
• быстро прогревают ламели;
• монтаж и ремонт прост, можно сделать самим;
• нет потребности в стяжке, ламели могут укладываться на плёнку;
• большой срок эксплуатации;
• сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
• при выходе из строя одной полосы, всё устройство продолжает работать;
• нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
• не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал.

Лучше всего использовать экструдированный пенополистирол.Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом, который одновременно является и теплоизолирующим и теплоотражающим слоем.

Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем). Осуществите монтаж инфракрасного теплого пола под линолеум.

Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал

Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы.

Об остальных требованиях к укладке пленочного теплого поламожете узнать в соответствующей статье!

Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.

На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня.

Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.

Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Монтаж инфракрасного пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве.

Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Преимущества и недостатки ламината

• Дешевизна. Стоимость ламината в среднем ниже стоимости паркета или плитки.
• Простата в укладке. Укладка ламината на балконе — несложное дело, так что специальные навыки не требуются.
• Разнообразие узоров и расцветок.
• Возможность приобрести ламинат, устойчивый к повышенным нагрузкам.

К главным недостаткам данного материала относят:

• Отсутствие герметичности в области швов. За счет этого в швы проникает пыль, грязь, вода.
• Чувствительность к некоторым химикатам.
• Восприимчивость к излишку влаги, царапинам, сильным ударам.

Также с этой поверхности довольно проблематично убрать жирные пятна, следы фломастера и клей — для этого нужны специальные средства.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

• 80% площади – в качестве основного отопления;
• 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

• Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
• Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
• Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
• Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
• Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

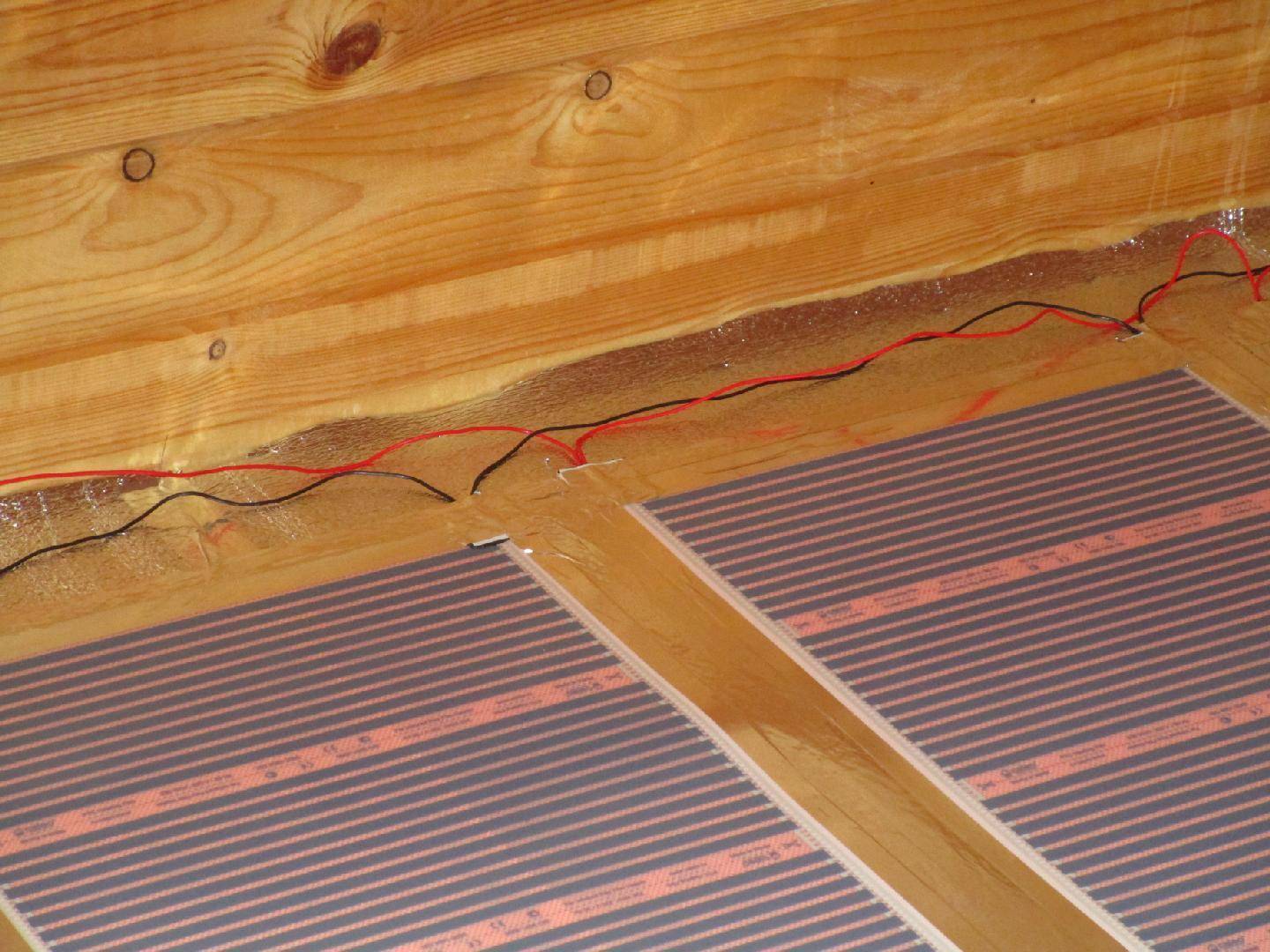

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Как установить и подключить теплый ИК пол

Самостоятельный монтаж ИК пола на лоджии или балконе выполняется достаточно быстро. Скорость проведения работ в большей мере зависит от выбранного финишного отделочного слоя.

Опыт показывает, что больше всего времени потребует укладка плитки, меньше линолеум или ламинат.

Проведение работ проходит следующим образом:

• Подготовка основания. Пол следует привести в порядок: снять старое покрытие, убрать плесень, произвести обработку антигрибковыми средствами. Перед укладкой основание обязательно выравнивается.

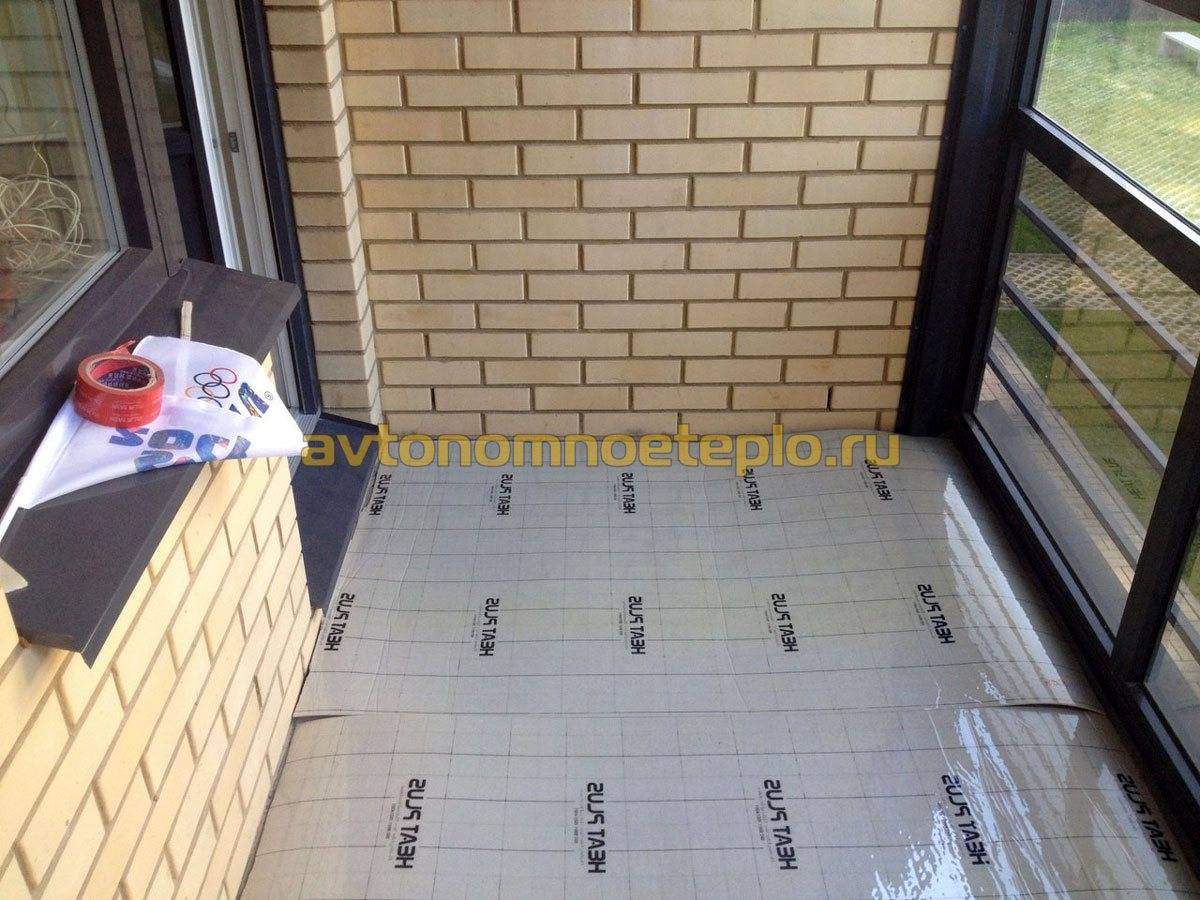

• Под ИК теплый пол на балконе укладывается теплоизоляционная подложка. Для этой цели можно использовать любой вид утеплителя, кроме того, у которого присутствует фольгированный металлической слой.
• Раскладывается пленка. При этом необходимо учитывать, что ширина рабочей поверхности 25 см. Между рядами пленки зазор должен быть не больше 4 см. Укладывать листы внахлест категорически запрещается. Разрезать пленку можно в специально отмеченном месте.
• Подводится напряжение. Если монтаж выполняется самостоятельно, необходимо учесть несколько важных деталей. Начинать работу необходимо с установки терморегулятора и подведения к нему питающего кабеля. Подключение полов выполняется строго сверху пленки.

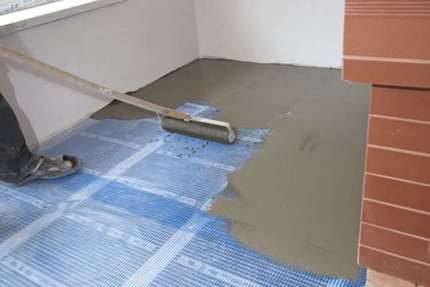

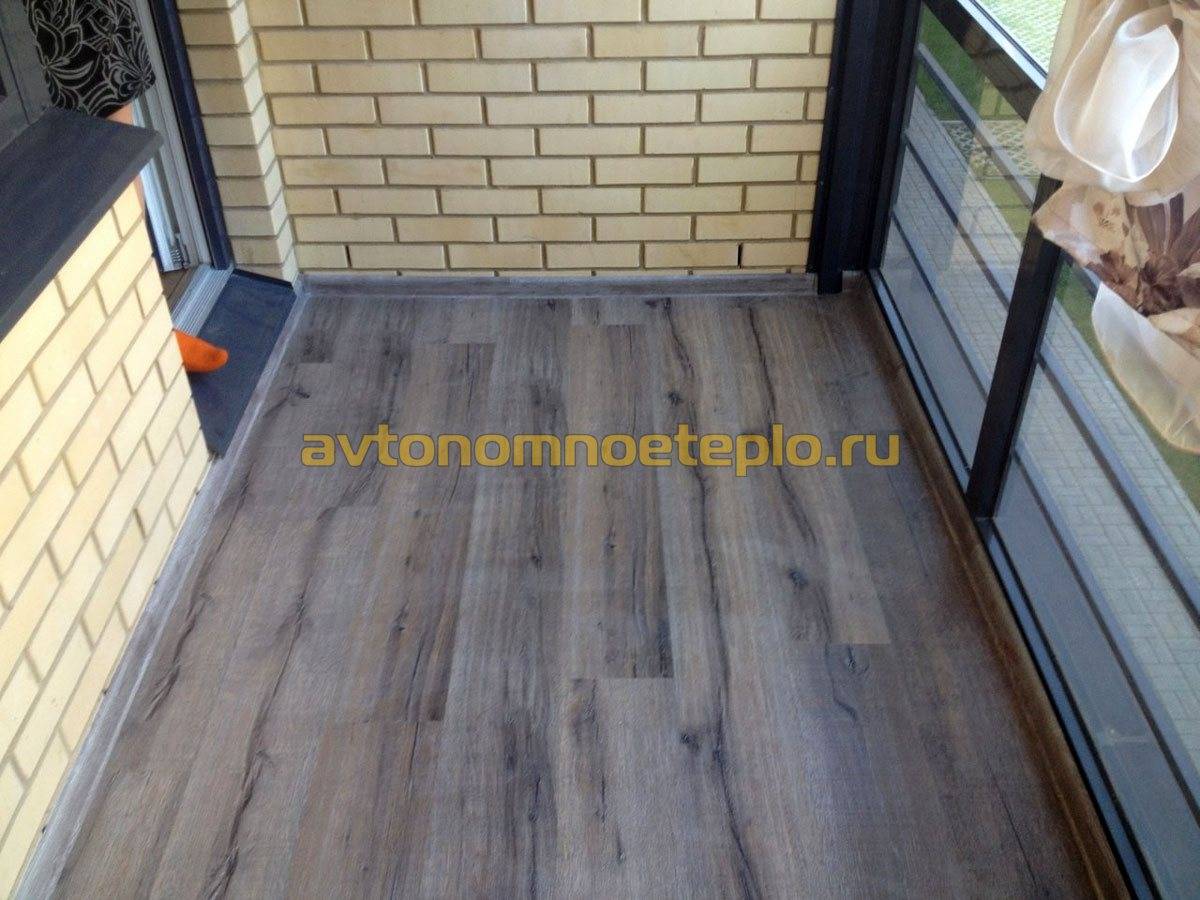

• Монтаж финишного покрытия. Ламинат и линолеум укладываются непосредственно сверху пленки. Для плитки потребуется предварительно проложить армирующую сетку. Используемый клеевой раствор должен предназначаться для облицовки теплых полов.

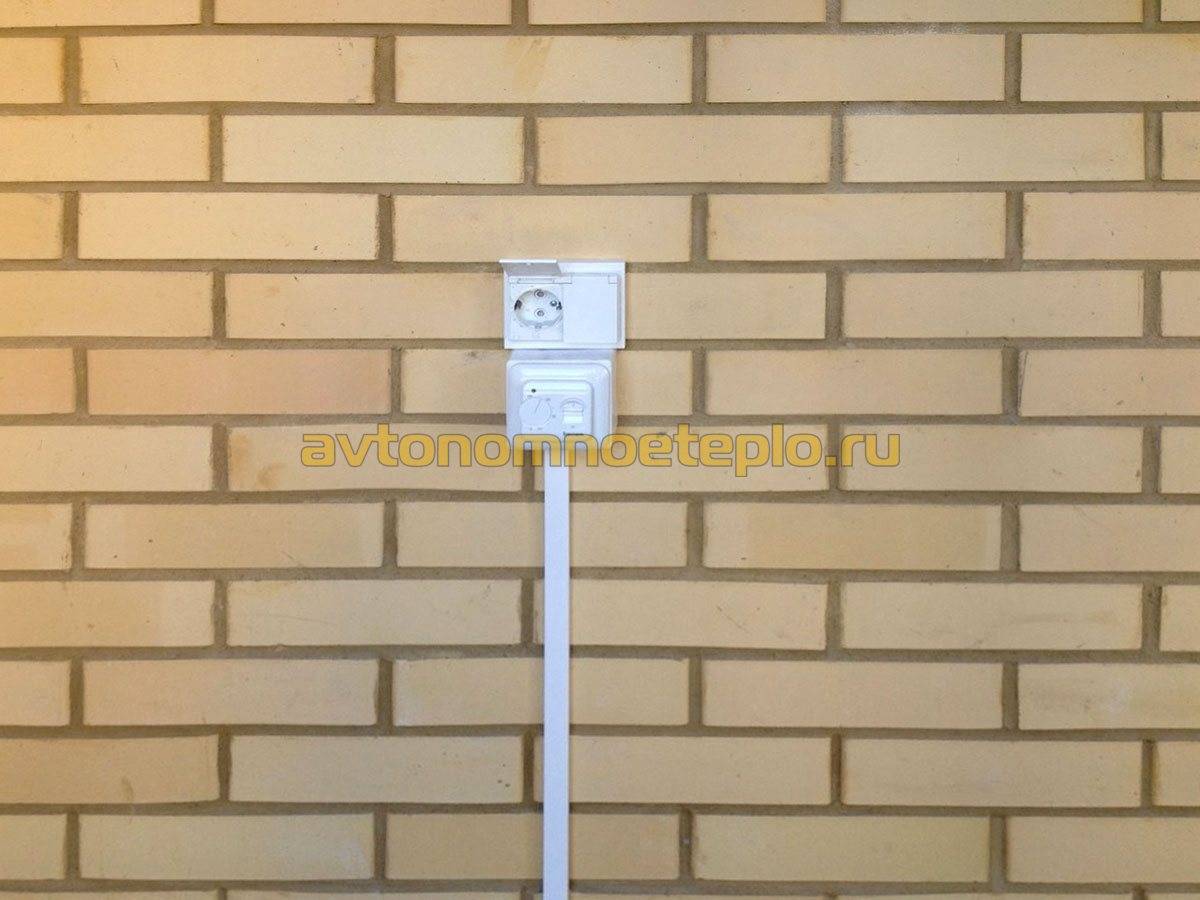

Напряжение на терморегулятор должно подаваться от отдельного автомата, запитанного непосредственно от счетчика. Обязательна установка УЗО.

Требования к балкону перед укладкой плёночного пола

Пленка, которая покрывает нагревательные элементы теплых полов, является сверхпрочной и способной выдерживать механические нагрузки. Устройство инфракрасной системы отопления полностью безопасное, поэтому к помещению, где планируется выполнять монтаж, предъявляются относительно небольшие требования.

Утепление балкона инфракрасными теплыми полами может выполняться при условии:

1. Отсутствия влаги на полу. Предварительно необходимо простелить гидробарьер, в случае изготовления стяжки, раствор должен полностью высохнуть.
2. Ровное основание. Эффективный обогрев лоджии инфракрасным полом возможен только при условии укладки пленки на ровную плоскость. Потребуется устранить неровности. Максимально допустимый перепад составляет 1-2 мм на 1 м².

Утеплить на лоджии пол с помощью ИК пленки является экономически выгодным решением, по сравнению с водяными или электрическими полами.
