Как сделать индукционный котел отопления своими руками: изготовление самодельного теплогенератора

Как сделать своими руками

Если вы знаете, как выглядит катанка, и знаете, как использовать кусачки, сможете без проблем собрать индукционный котёл своими руками. Схема достаточно проста. Для выполнения работ понадобится сварочный аппарат. Желательно купить такой, но выбирайте не обычные агрегаты с мощностью 15 ампер, а более дорогие и мощные агрегаты. Сварочный аппарат потом, наверное, ещё не раз пригодится в хозяйстве.

Схема установки индукционного котла

  • Для изготовления котла потребуется проволока из нержавеющей стали. Она и будет нагреваться электромагнитным полем. Предварительно проволоку следует разрезать на короткие фрагменты длиною 4 см. Сама проволока в диаметре должна иметь 7 мм.
  • Ещё нужно изготовить корпус. Чаще всего для этого используется отрезок пластиковой трубы. Лучше всего использовать трубу с твёрдыми стенками диаметром 5 см.
  • К электрической сети прибор подсоединяет при помощи специальных переходников. За их счёт будет циркулировать теплоноситель по трубам.
  • На дно трубы нужно положить металлическую сетку, чтобы предотвратить выпадение проволоки.
  • На всю длину пластиковая труба должна быть заполнена отрезками проволоки, вверху также ложится кусок сетки с мелкими ячейками.
  • Далее нужно сделать индукционную катушку. В этом нет ничего сложного, просто наматываем 90 витков провода вокруг корпуса. Лучше всего подходит для катушки эмалированный или медный провод.
  • Потом катушка соединяется с другими принадлежностями, и система заполняется теплоносителем, после чего подсоединяется трубопровод.

Это простой способ, как сделать эффективный прибор для обеспечения тепла в своём доме.

Когда целесообразнее самостоятельное изготовление?


Подключенная система

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Вихревой индукционный котёл

Есть и более современный и мощный вариант — вихревой котёл. Он является разновидностью индукционного оборудования, однако отличается от традиционного прибора большей производительностью. Его также можно изготовить в домашних условиях, однако, не обойтись без базовых знаний физики.

Монтаж самодельного индукционного котла

Если вы решили приняться за изготовление индукционного котла своими руками, следует учесть, что понадобятся и другие материалы и инструмента, а также знания о том, как устроены и работают трансформатор с тремя фазами и сварочный аппарат.

Сердечником и нагревателем в таких приборах служат две трубки, соединённые между собой. Помещаются они в пластиковый корпус, поверх которого проводится обмотка для обеспечения более высокой мощности и производительности прибора. Обмотку нужно выполнить так, так и в случае с традиционными индукционными котлами.

Чтобы исключить возможность утечки тока из котла или неоправданной потери тепла, следует просто поместить изготовленный своими руками агрегат в изоляционный кожух.

В вихревых котлах теплоноситель нагревается за счёт того, что контактирует непосредственно с обмоткой

При изготовлении отопительного оборудования своими руками не забывайте, что имеете дело с электрическим током, поэтому соблюдайте меры предосторожности, пользуйтесь резиновой защитой во избежание несчастного случая

Начинаем работать!

Итак, чтобы сделать самодельные индукционные котлы отопления, нужно сначала собрать все необходимое:

  • Рабочие инструменты;
  • Катанку или стальную проволоку диаметра до 7 мм;
  • Медную проволоку;
  • Пластиковую толстостенную трубу;
  • Сетку металлическую;
  • Сварочный инверторный аппарат.

Чтобы сделать корпус для нашего котла, нужно или купить, или найти дома толстостенную трубу из пластика, имеющую внутренний диаметр 5 см. Такая труба будет не только служить в качестве основы индукционной катушки, но и быть участком теплопровода.

Также вам очень поможет и схема отопления, которую лучше положить перед глазами. На основе такой схемы вы сможете определить дополнительные характеристики устройства.

Схема индукционного котла

В электромагнитном поле будут нагреваться кусочки стальной проволоки, нарезанные по длине около 5-7 см. Диаметр их не должен быть более 7 миллиметров.

Также вам понадобятся специальные переходники, именно они будут соединять ваш котел с системой труб. С одной стороны вовнутрь будет идти носитель тепла в холодном состоянии, а с другой – выходить теплым при помощи индукции.

Нарезанными кусочками проволоки заполняется полностью внутреннее пространство в трубе. После этого устройство нужно надежно закрыть из двух сторон.

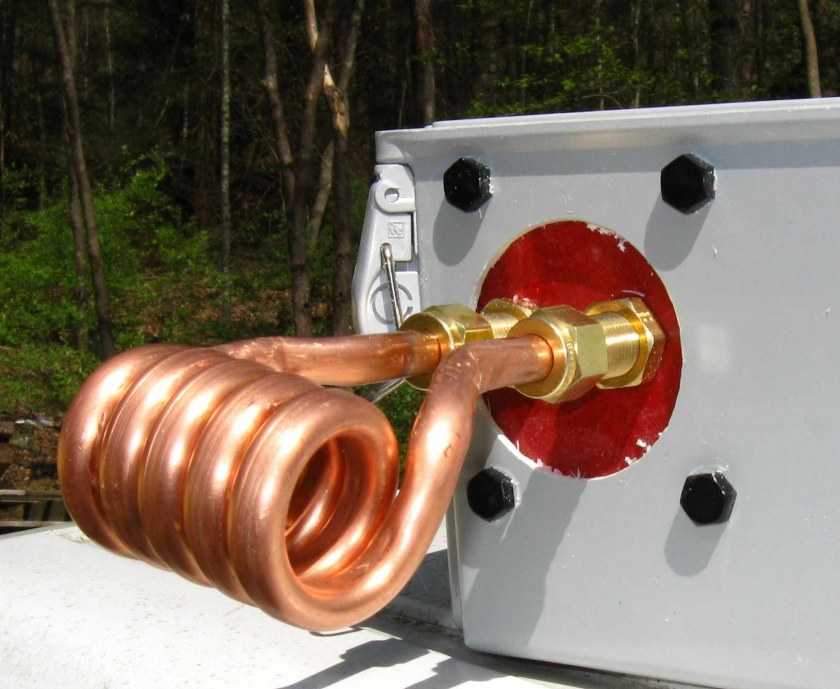

Чтобы сделать индукционную катушку, которая будет служить в качестве основного элемента нагревания, следует подготовить медную эмалированную проволоку. На пластиковый корпус наматываем примерно 90-100 витков, но между участками нужно соблюдать одинаковое расстояние. Когда мы собрали такой вот самодельный индуктор, нужно подключить его к системе. Устанавливается такой котел в любом месте трубопровода.

Самодельный индукционный котел в работе

Подключается катушка к высокочастотному инвертору. Помните, что ни в коем случае нельзя включать такое устройство, если в нем недостаточно носителя тепла внутри! Ведь пластиковый корпус может просто-напросто расплавиться из-за высокой температуры.

Так, индукционный котел, сделанный собственноручно, практически готов. Нужно только обезопасить его эксплуатацию. Для этого мы должны все открытые участки медной проволоки изолировать специальными материалами, которые имеют хорошую тепло- и электропроводность.

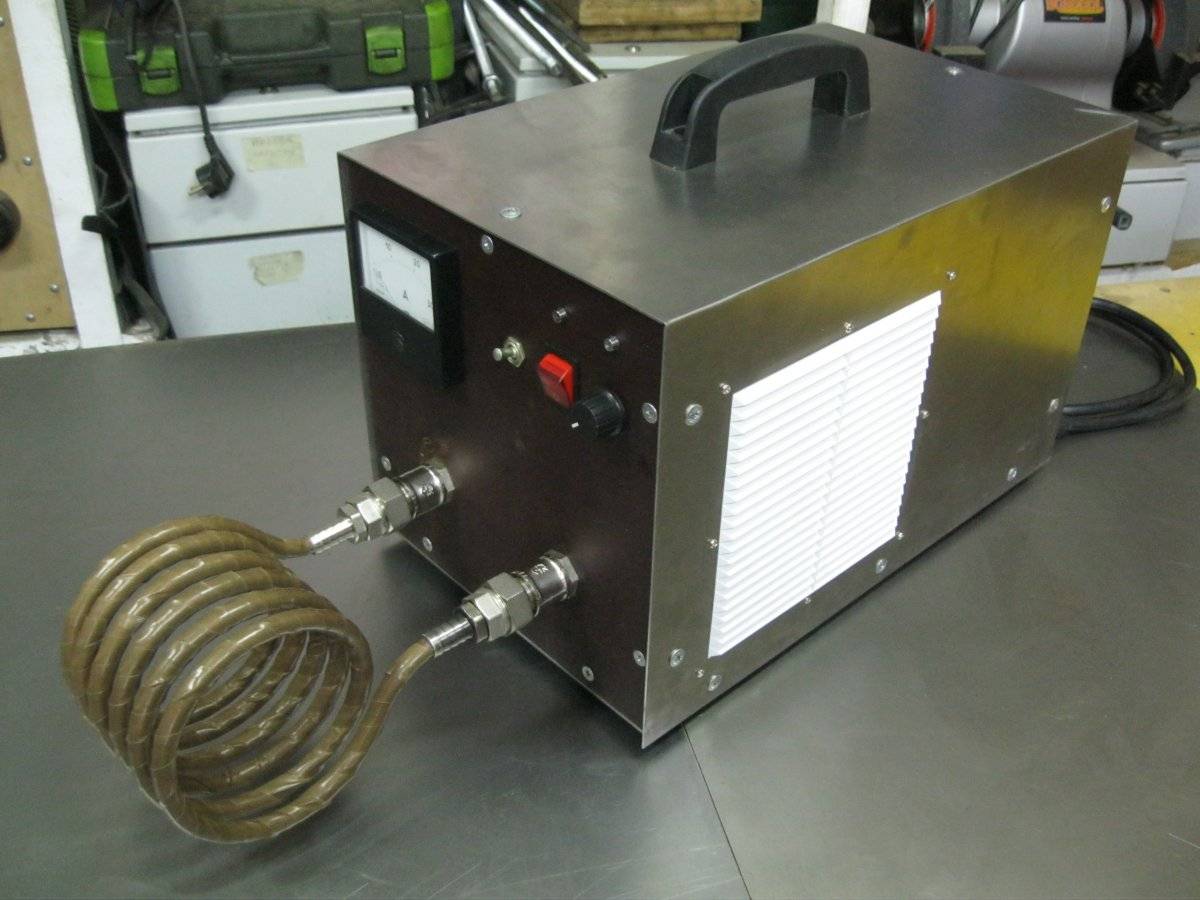

Высокочастотные индукционные нагреватели

Самая широкая область применения у индукционных нагревателей высокочастотного типа. Нагреватели характеризуются высокой частотой 30-100 кГц и широким диапазоном мощностей 15-160 кВт. Высокочастотный тип обеспечивают небольшой по глубине нагрев, однако этого достаточно, чтобы улучшить химические свойства металла.

Высокочастотные индукционные нагреватели легки в управлении и экономичны, и при этом их КПД может достигать 95%. Все типы работают непрерывно продолжительное время, а двухблочный вариант (когда трансформатор высокой частоты вынесен в отдельный блок) допускает круглосуточную работу. Нагреватель имеет 28 типов защит, каждая из которых отвечает за свою функцию. Пример: контроль напора воды в системе охлаждения.

  • Индукционный нагреватель 60 кВт Пермь
  • Индукционный нагреватель 65 кВт Новосибирск
  • Индукционный нагреватель 60 кВт Красноярск
  • Индукционный нагреватель 60 кВт Калуга
  • Индукционный нагреватель 100 кВт Новосибирск
  • Индукционный нагреватель 120 кВт Екатеринбург
  • Индукционный нагреватель 160 кВт Самара

Применение:

  • поверхностной закалки шестерни
  • закалка валов
  • закалка крановых колес
  • нагрев деталей перед изгибом
  • пайка резцов, фрез, буровой коронки
  • нагрев заготовки при горячей штамповке
  • высадка болтов
  • сварка и наплавки металлов
  • восстановление деталей.

подробнее

Как работает индукционный котел

Принцип действия отопителя и других электронагревателей основан на способности токопроводящих материалов повышать свою температуру под действием вихревых токов, получаемых в результате электромагнитной индукции. Последнюю создает высокочастотное переменное напряжение, проходящее по первичным виткам аппарата, собранных в катушку.

Функцию вторичного приемника выполняет нагревательный элемент, помещенный внутрь теплообменника. В нем под действием сильного магнитного поля высвобождается тепловая энергия хаотического движения атомов. Действовать установка может и на промышленной частоте, используемой в обычной электросети. Но эффективность нагрева будет невысокой, а сам процесс будет сопровождаться повышенным шумом и вибрацией. Оптимальной частотой считается показатель, превышающий порог в 10 кГц. В таком режиме работы гул пропадает, а вибрация становится неощутимой и повышается КПД.

Что же это такое

Понятие электромагнитная индукция, которую открыл еще в 1831 году Майкл Фарадей, заключается в расположенном в магнитное поле проводнике создается электрический ток .

Каждый современный трансформатор работает по данному принципу.

При наматывании на ферромагнитный сердечник двух изолированных обмоток и подаче на одну, к примеру, 220 В, вторая начинает обладать напряжением, которое касается данных 220 В в такой же степени, как величина витков вторичной обмотки касается величины витков первично.

Трансформаторные обмотки позволяют снимать требуемое количество напряжения и применять его в работе электроники или электрического мотора. А если не подсоединенный ни к чему ферромагнетик уложить в обмотку, которая генерирует токи вихрей?

Понятно, что образующаяся ЭДС целиком превратиться в кинетическую энергию перемещения его молекул, или же – в нагрев.

Ну а если, в водяном потоке, который распределяется по замкнутому контуру, разместить ферромагнитный сердечник? Понятное дело, что он начнет охлаждаться водой, которая будет сама затем нагреваться.

Обладая этой информацией, можно изготовить индукционный котел отопления своими руками.

Но сначала необходимо разобраться с техническими вопросами:

  • найти подходящий сердечник из материала, который не подвергается коррозии;
  • произвести его изоляцию от катушки, при это непроницаемость сооружения должна быть обеспечена;
  • обезопасить катушку от перегрева при ее взаимодействии с большими токами.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

  1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
  2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

  1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
  2. В трубу насыпают куски нержавеющей проволоки.
  3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
  4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
  5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
  6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Что понадобится

Для создания нагревателя металла своими руками, помимо рабочих инструментов также следует озаботиться подготовкой целого ряда вещей, приобрести которые следует отдельно:

Обратите внимание!

  • Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

  • Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

  • Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Восьмисот миллиметровый отрезок медной трубы, с диаметром в 8-10 мм. С помощью медной проволоки в дальнейшем изготавливается индукционная катушка, излучающая магнитное поле, которое, впоследствии, нагревает металлическую емкость.

Высокомощные силовые транзисторы, приобретение которых станет основной тратой для всех желающих собрать индукционную плиту

Обратите внимание на то, что схема создания частотного генератора предусматривает наличие сразу двух силовых транзисторов

В качестве основного материала, предназначенного для создания колебательного контура, используется обыкновенный керамический конденсатор с характеристиками 0,1мФ и 1600В.

Диоды, применяемые в качестве рабочих элементов, согласно схеме, должны обладать высокой скоростью срабатывания. Индукционная печь своими руками, схема изготовления которой расположена в руководстве, является требовательным устройством на высокоскоростных диодах.

Обратите внимание!

  • Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция
  • Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

  • Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Резисторы: пара штук на 10кОм и 0,25Вт, и еще пара 440Ом и 2Вт. Также следует приобрести стабилитроны с характеристикой рабочего напряжения в 2Вт.

В качестве основного элемента питания используется стандартный блок на 500 ватт. Характеристика рабочего напряжения блока питания должна колебаться в промежутке от двенадцати до сорока ватт.

Используя все вышеприведенные материалы инструменты можно с легкостью собрать индуктор своими руками, схема которого рассматривается в статье.

Обогреватель из индукционной плитки

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

  • Два фитинга для соединения шланга
  • Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

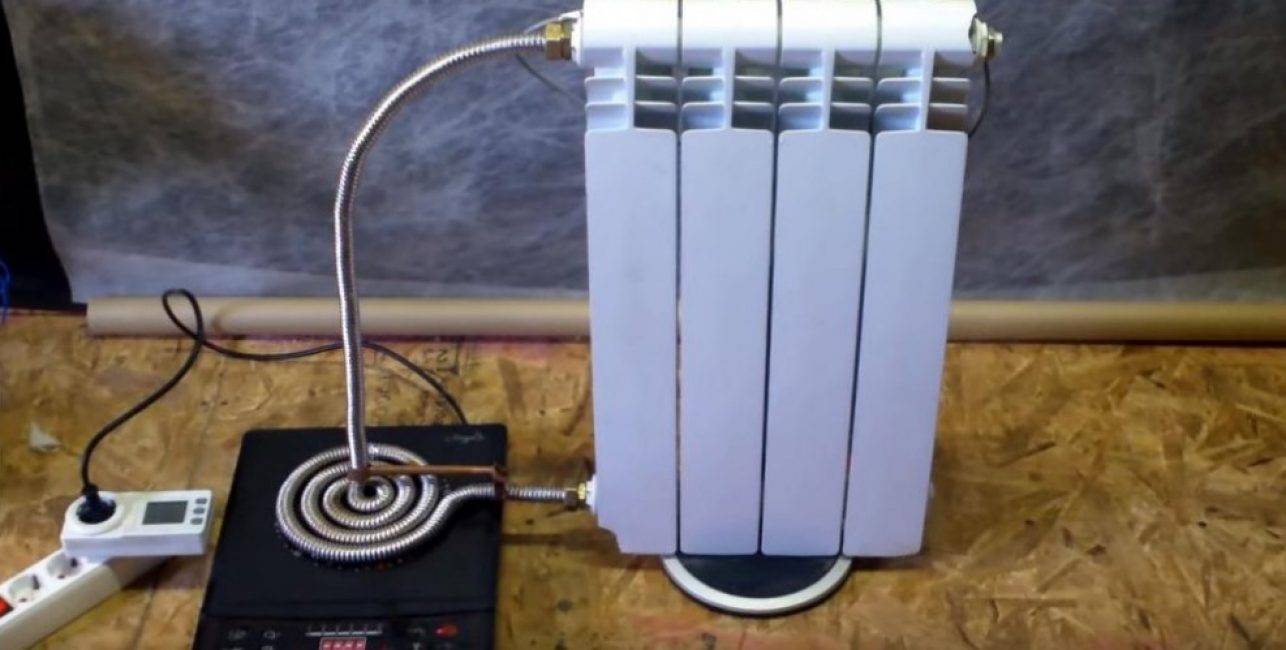

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

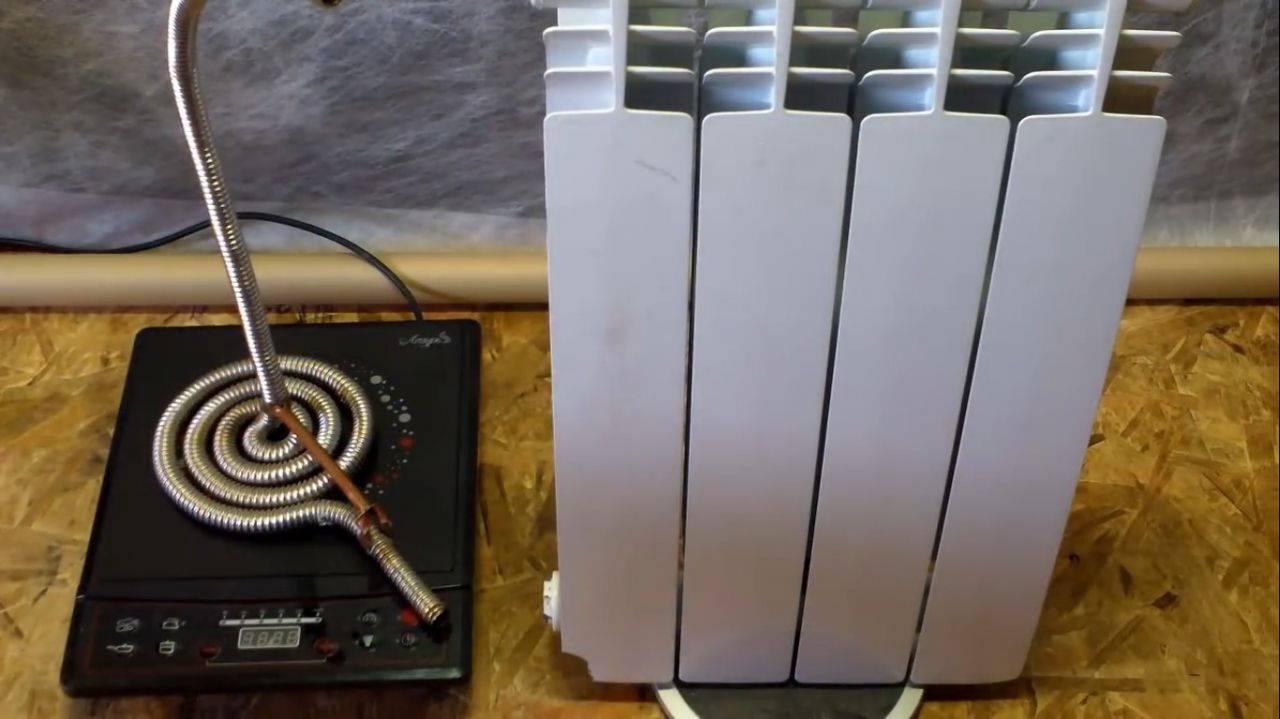

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

Параллельный тумблер

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

Датчик температуры

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Приступая к работе

Учитывая, что у используемого для отопления индукционного котла не содержится сложных элементов, сделать его своими руками под силу любому человеку, которому хотя бы раз приходилось работать кусачками и сварочным инвертором.

  1. Прежде следует подготовить сварочный инвертор с возможностью изменения тока.
  2. Также вам понадобятся куски катанки либо нержавеющей проволоки, которые должны иметь подходящие размеры — в диаметре 7 мм, а длиной — порядка 5 см.
  3. Чтобы сделать корпус нагревателя, вы должны раздобыть пластиковую трубу, имеющую диаметр около 5 см.
  4. Во время создания индукционного котла своими руками вам придется подключать устройство к сети отопления. Это невозможно сделать без соответствующих переходников. Подобные элементы позволят теплоносителю поступать охлажденным в котел, из которого он будет выходить уже нагретым.
  5. Расположите на дне пластиковой трубки сетки из стали с небольшими ячейками. Подобное решение поможет избежать выпадения маленьких фрагментов проволоки.
  6. Далее в трубу необходимо вставить куски проволоки, а затем закрепить на верхнем отверстии трубы дополнительную металлическую сетку.
  7. Для создания своими руками индукционной катушки нужно взять трубу и обмотать ее медным или эмалированным проводом. Это нужно делать так, чтобы кабель располагался очень плотно и аккуратно, а количество витков должно составлять порядка 90.

Итог выполненной работы:

Выполнив все перечисленные операции, у нас появится прибор, который только останется подключить к отопительной системе. Чтобы выполнить монтаж своими силами, потребуется вырезать кусок трубы, а затем вставить туда индукционный котел. После этого катушку подключают к инвертору, а в завершение пускают воду в систему. Имейте в виду, что для работы прибора система должна содержать теплоноситель.

Если котел начнет работу в отсутствие воды или иного теплоносителя, это может закончиться крайне плачевно. Из-за отсутствия охлаждения пластиковая труба расплавится, в результате чего вам придется все переделывать

Помимо этого нужно уделить внимание и заземлению нагревательного прибора, который вы изготовили своими руками

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Как это работает?

По своему исполнению изготовленный индукционный котел своими руками имеет вид электрического индуктора, конструкция которого представлена первичной и вторичной короткозамкнутыми обмотками. Задача внутренней обмотки заключается в создании вихревых токов за счет поступающей электроэнергии. Это приводит к появлению в ней электромагнитного поля, которое идет к вторичному короткозамкнутому витку, выполняющему роль корпуса и в то же время нагревательного элемента. Что касается вторичной обмотки, то она необходима для передачи полученной энергии к теплоносителю. В качестве последнего допустимо применять масло, антифриз и очищенную воду.

Если описать коротко, как именно работает индукционный котел отопления, то последний должен обеспечить поступление воды в нагревательное устройство.

После этого электроэнергия поступает на внутреннюю обмотку. Когда же создается напряжение, вихревые потоки переходят на вторичную обмотку, обеспечивая нагрев сердечника. По достижении всей поверхностью требуемой температуры теплоноситель начинает осуществлять обогрев путем распределения тепла.

Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

  • относительная простота,
  • доступность деталей,
  • лёгкость сборки.

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

НАГРЕВАТЕЛИ

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

ТРАНЗИСТОР IGBT

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

ДИОДЫ STTH

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку. Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

Регулировка частоты, катушка индуктивности, мощность

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

КОНДЕНСАТОРЫ

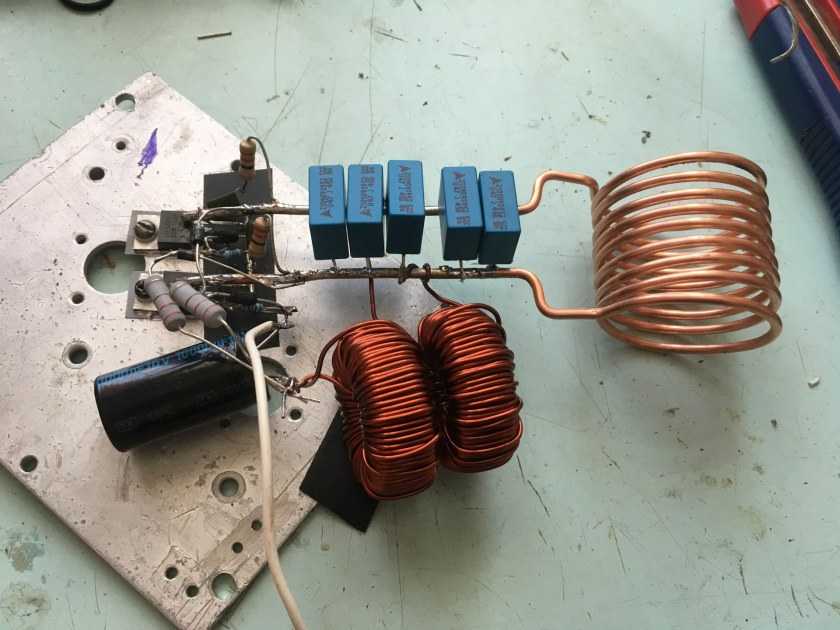

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

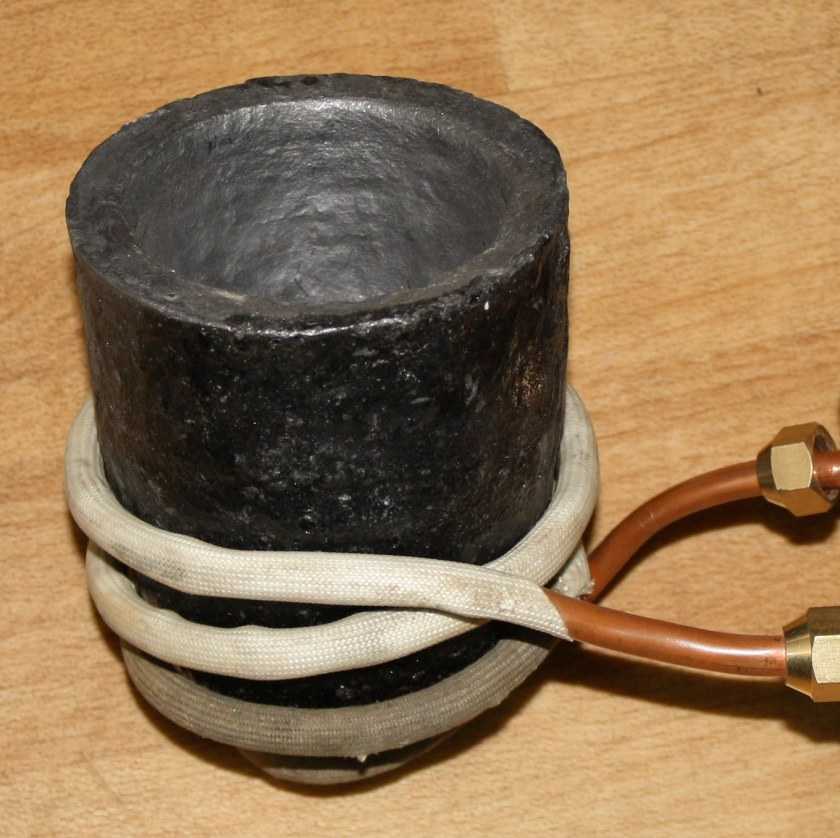

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

  • 6 витков намотки,
  • диаметр 24 мм,
  • высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

Модуль резонансного конденсатора

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

ЭМИ ФИЛЬТРЫ

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

  • нагреватели,
  • галогенные лампы,
  • другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

Заключение

Подведем итоги. Сделать своими руками не только простейший, но и более функциональный индукционный котел под силу любому домашнему мастеру. Затраты на изготовление такой конструкции минимальны, а эффективность по сравнению с другими видами отопительного оборудования огромна. Нет желания и возможности сделать такую работу? Всегда можно без труда подобрать подходящую модель на рынке.

Читайте далее:

Как сделать котел на дровах своими руками

Как сделать твердотопливный котел длительного горения своими руками: чертежи, схемы и инструкции

Можно ли изготовить паровой котел своими руками

Принципиальная схема работы индукционного нагревателя

Инструкция, как сделать котел «Стропува» своими руками

Заключение

Индукционный водонагреватель может работать от однофазного, а также трехфазного электропитания. Кроме того, вы сможете позволить себе роскошь: постоянную подачу горячей воды в любое время в течение дня.

Кроме того, это выгодное устройство, так как имеет интегрированную систему. В этом проточном водонагревателе первый литр воды нагревается до 40С в течение нескольких минут. Технически несложное оборудование, разработанное своими руками. Подогреватель воды от индукции не только даст вам хороший контроль температуры, но также позволит регулировать мощность, которую он потребляет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
