Переделка индукционной плиты в плавильную печь: порядок выполнения работы

Введение

Особенностью таких плит является способность выполнять нагрев только донной части кухонной посуды.

В обычных электрических плитах изначально происходит разогрев включенной конфорки.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты. Основные достоинства представлены:

Основные достоинства представлены:

• более быстрым процессом нагревания и готовки, которые занимают в несколько раз меньше времени, чем при эксплуатации традиционной электрической плиты;
• отсутствием подгорания пищи, которая может попасть на варочную панель в процессе готовки, что обусловлено низкой температурой конфорки;
• снижением потребляемой электрической энергии благодаря очень быстрому нагреву используемой кухонной посуды;
• удобством использования за счёт наличия возможности регулировать режим готовки на разных плитах.

К преимуществам также можно отнести безопасность эксплуатации, что особенно важно для семей с маленькими детьми, пенсионерами или людьми с ограниченными возможностями

Индукционная плита на кухне

Недостатки эксплуатации в таком современном оборудовании также присутствуют и, несмотря на то, что они минимальны, их следует учитывать при выборе модели:

включение индукционного оборудования на полную мощность способно создавать повышенную нагрузка на электросеть;
для приготовления пищи на таком типе плиты должна использоваться только специальная кухонная посуда, имеющая ферромагнитную донную часть;
для некоторых моделей характерно наличие единого высокочастотного генератора, что неблагоприятно сказывается на уровне мощности при одновременном включении всех конфорок;
варочная поверхность отличается хрупкостью, поэтому в процессе всего периода эксплуатации необходимо соблюдать определенную осторожность.

Особенности индукционных печей

Этот тип оборудования обладает определенными характерными чертами, которые являются как преимуществами, так и недостатками.

Так как распределение металла должно быть равномерным, полученный материал характеризуется хорошей однородной массой. Этот тип печи работает за счет транспортировки энергии по зонам, при этом представлена и функция фокусировки энергии. Для использования доступны такие параметры, как емкость, рабочая частота и способ футеровки, а также регуляция температуры, при которой происходит плавление металла, что заметно облегчает рабочий процесс. Имеющийся технологический потенциал печи создает высокий темп плавки, устройства являются экологически чистыми, совершенно безопасными для человека и готовыми к работе в любой момент.

Самым заметным недостатком такого оборудования является сложность его чистки. Так как нагревание шлака происходит исключительно за счет тепла, выделяемого металлом, этой температуры не хватает для обеспечения его полноценного использования. Высокая разница в температуре металла и шлака не позволяет делать процесс удаления отходов максимально простым. В качестве еще одного недостатка принято выделять зазор, из-за которого требуется всегда уменьшать толщину футеровки. Из-за таких действий спустя некоторое время она может оказаться неисправной.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
2. В трубу насыпают куски нержавеющей проволоки.
3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Охлаждение оборудования

При создании индукционной печи своими руками больше всего проблем возникает с охлаждением. Это связано со следующими моментами:

1. Во время работы нагревается не только расплавляемый металл, но и некоторые элементы оборудования. Именно поэтому для длительной работы требуется эффективное охлаждение.
2. Метод, основанный на применении воздушного потока, характеризуется низкой эффективностью. Кроме этого, не рекомендуется проводить установку вентиляторов вблизи печи. Это связано с тем, что металлические элементы могут оказывать воздействие на генерируемые вихревые токи.

Как правило, охлаждение проводится при подаче воды. Создать водяной охлаждающий контур в домашних условиях не только сложно, но и экономически невыгодно. Промышленные варианты печи имеют уже встроенный контур, к которому достаточно подключить холодную воду.

Отличия самодельного и заводского агрегата

Чтобы понять разницу, нужно взять за точку отсчета цель использования оборудования. Агрегаты домашней сборки обычно нужны для периодического применения (перерывы могут быть существенными), поэтому на первый план в них выходит минимальная себестоимость, возможность выполнения простейших манипуляций, нетребовательность в обслуживании.

В том случае, если результаты плавки используются для получения заработка, целесообразнее приобрести заводскую индукционную модель – такое оборудование способствует аккуратной работе, помогает точно соблюдать замеры, сводит к нулю вероятность попадания нежелательных примесей.Такое же оборудование сложно выполнить своими руками – сборка индуктора, выбор тигля, обустройство экрана требует профильных навыков. Создать конденсаторную батарею и генератор сможет не каждый.

Тигельная печь своими руками

Нельзя упускать из внимания эргономические показатели печей. В кустарных заготовках им уделяется минимум ресурсов, как правило, такие вариации неудобны в использовании, зачастую опасны ввиду применения подручных материалов. В заводских линейках для обеспечения комфортной работы применяются проверенные технологии, в частности, это касается конфигурации и поворотного механизма тигля

Важно, что в них созданы условия для предотвращения травматизма

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

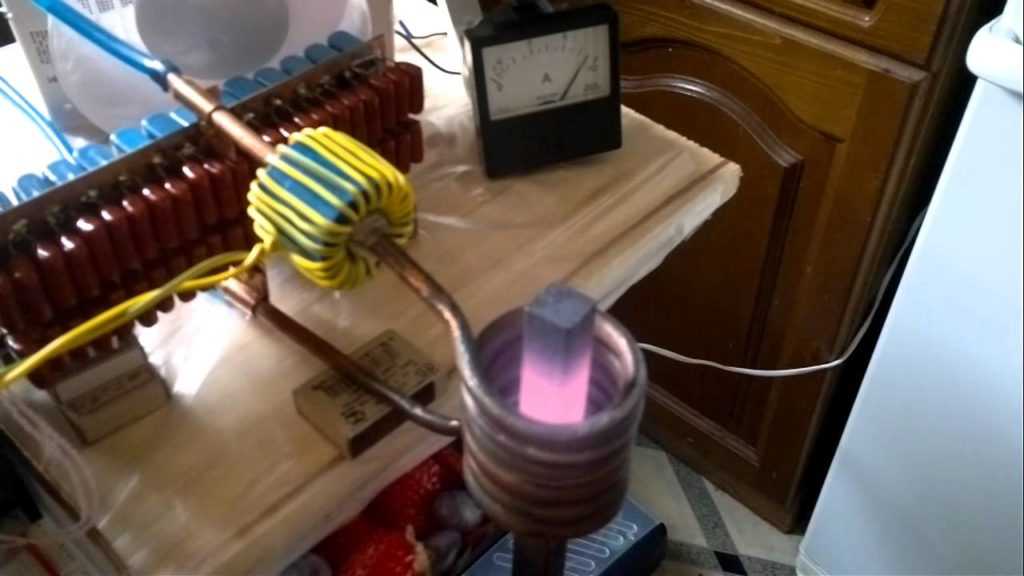

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

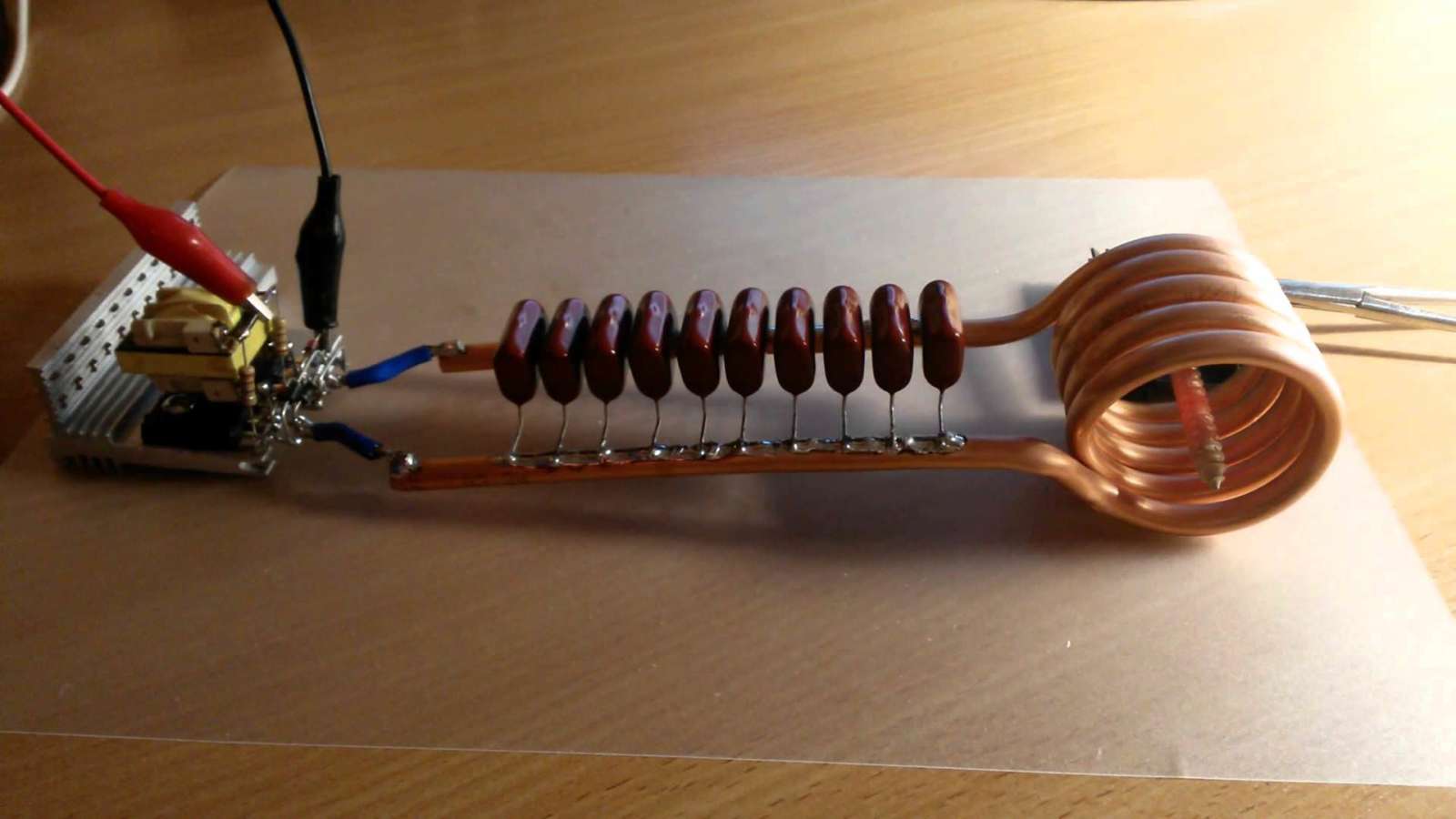

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов

Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

Для чего нужно закаливание

Закалка представляет собой нагревание и последующее охлаждение металлической заготовки. После этих процессов перестраивается кристаллическая решётка материала. Увеличиваются его показатели прочности и твердости. Одновременно с этим снижается пластичность металла.

Когда термическая обработка закончена, готовое металлическое изделие становится твердым и хрупким, поскольку после нагревания в промышленных печах поверхностные слои металла обезуглероживаются. Детали не должны иметь малого припуска. Дополнительно защитить поверхность заготовок можно с помощью специальных газов, которые вводят в камеру печи при разогреве.

Делаем своими руками

Как вы думаете, индукционная печь своими руками — это реально? Более чем.

Начать нужно с того, чтобы понять схему устройства. Мы приведем пример самой элементарной индукционной печи. Поняв принцип и разобравшись, какая схема здесь используется, можно попробовать создать нечто более сложное, подходящее для бытовых нужд.

В описываемом руководстве по изготовлению индукционной печи мы возьмем не очень мощный генератор с низковольтными транзисторами. Его хватит для нагрева железа. Полученный прибор нагрева полностью основан на работе токов Фуко.

Для работы вам потребуется:

• Проволока для индуктора;
• Светодиод;
• Ферритовые кольца с разным диаметром;
• Схема К174ХА11. Данная микросхема есть везде.

Теперь приступаем к сборке.

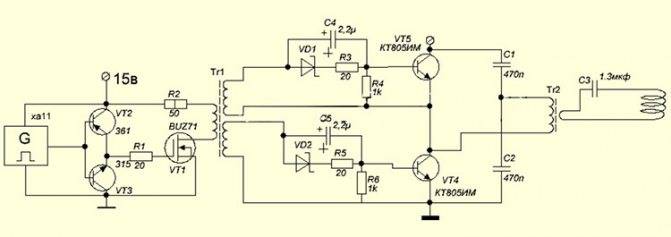

Для начала соберем задающий генератор для нашего нагревателя индукционного типа. Вам нужна схема (К174ХА11), которая предварительно настраивается на пределы частоты 40-80 кГц

Задайте скважность на 50%. Для создаваемого оборудования это оптимальные показатели

Трансформатор ТР1 наматывается на маленьком ферритовом кольце диаметром около 2 сантиметров. Для обмотки используются провода диаметром 4 миллиметра

Намотка должна получиться из 30 витков. Трансформатор ТР2 наматывается на ферритовое кольцо большего диаметра — 5 сантиметров. На первичной обмотке обязательно 22 витка из проводов диаметров 1 миллиметр. Для вторичной обмотки требуется 2-3 витка из аналогичной проволоки, только сложенной в четыре раза. Индуктор делают из проволоки толщиной 3 миллиметра. Диаметр получаемого индуктора составляет 11 миллиметров. Количество витков при этом ровно 6. Для настройки резонанса используют обычный светодиод, подключенный через резистор 1к. Если после включения генератор не начал работать, выводы обмоток на транзисторных базах попробуйте поменять местами. Обязательно подавайте напряжение постепенно при первом пуске с шагом 10 В. Одновременно с повышением напряжения следите за состоянием транзисторов, чтобы схема выдержала нагрузку. Если вы собрали конструкцию правильно, транзисторы только слегка нагреются, они не должны быть горячими.

Специалисты отмечают, что при выборе между индукционной печкой и электрическим аналогом, предпочтение следует отдать первому варианту. Но это уже дело лично каждого. Так что решайте.

Для организации плавки металла вполне может использоваться индукционная печь. Ее принцип работы был заложен в далеком 19 веке путем открытий в физике. Суть его в том, что вырабатывается тепло от электричества, которое создает переменное магнитное поле. Таким образом, из электромагнитной энергии образуется электрическая, а из нее – тепловая.

Если классифицировать индукционные печи по масштабам использования, то можно выделить два типа: промышленные и бытовые. Однако есть и такое условное разделение:

1. Канальные. По конструкции они похожи на трансформаторы. Индуктор в такой конструкции находится вокруг металла. Индукционная печь такого типа при первом запуске заливается расплавленным металлом, может использоваться металлический шаблон. После завершения процесса сырье сливается частично, чтобы оставить часть на следующую плавку.

Разновидность индукционных печей — канальные

2. Тигельные. Распространенный вариант в металлургическом производстве, используемый для обработки и плавки металлов всех видов (сталь, алюминий, магний, медь, драгоценные, цветные металлы и пр.). Индукционная тигельная печь используется и в других отраслях, к примеру, в ювелирном деле. В таких устройствах нет сердечника

Важное преимущество тигельных устройств – простота исполнения. Тигель погружается в индуктор для последующего нагрева металла. Такая емкость может быть изготовлена из графита, керамики, стали и прочих материалов

Такая емкость может быть изготовлена из графита, керамики, стали и прочих материалов.

Разновидность индукционных печей — канальные

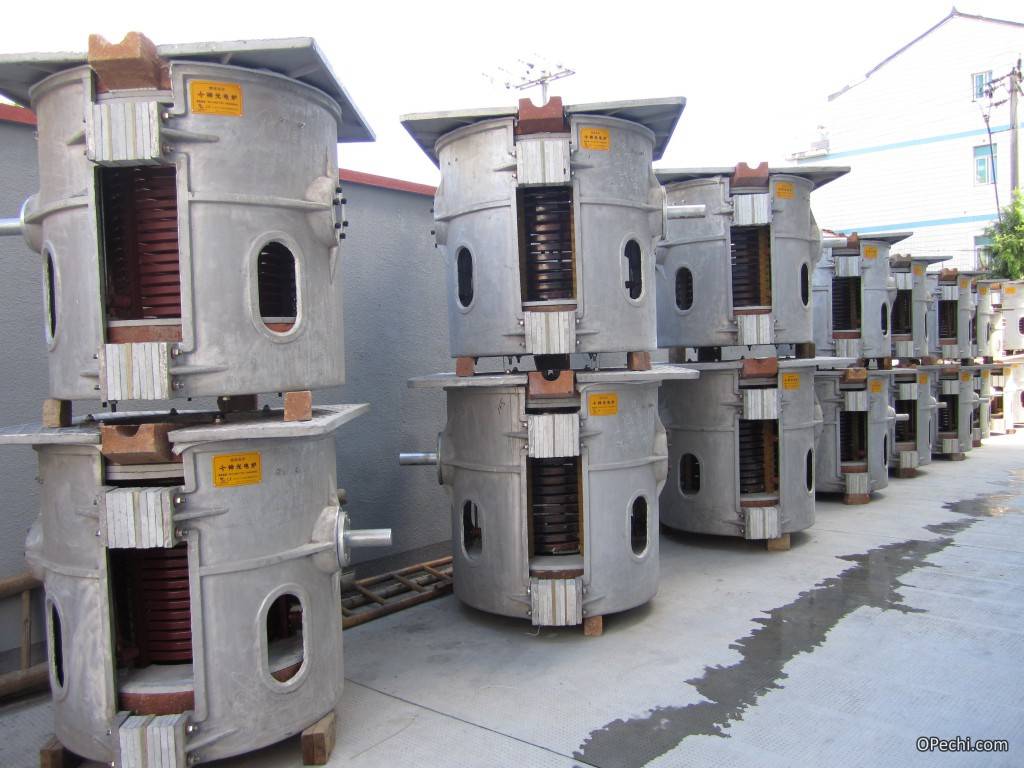

Современные модели тигельных индукционных печей

3. Вакуумные. Эффективное средство для удаления из расплава различных примесей.

Это разделение, конечно, относится к промышленным индукционным печам. Что касается бытовых устройств, они делятся на такие типы:

1. Для приготовления пищи. Важная характеристика таких плит – экономный расход электроэнергии. К тому же они характеризуются повышенным уровнем безопасности.
2. Для отопления. Небольшие отопительные устройства используются в схемах систем автономного отопления.

По организации процесса могут быть разного действия:

• непрерывного;
• полунепрерывного;
• периодического.

Разновидности

Печи на индукционной катушке, принято подразделять на два вида в зависимости от типа конструкции:

• Канальные;
• Тигельные.

В первых устройствах металл для расплавки находится перед индукционной катушкой, а в печах второго типа помещается внутри неё.

Наглядный пример тигельной индукционной печи

Оба устройства востребованы в бытовых и промышленных условиях. Они используются для плавки различных металлов (чугун, сталь, алюминий, медь), в том числе и драгоценных (золото, серебро). В зависимости от модели и производителя печи могут различаться между собой по ёмкости и частотным особенностям.

К слову, именно индукционные печи подтолкнули учёных к созданию микроволновых печей, которые на данный момент широко используются и установлены практически в каждой квартире.

Немного теории

При конструировании самодельной «индукционки» нужно твердо помнить: минимум потребляемой мощности не соответствует максимуму КПД, и наоборот. Минимальную мощность от сети печка возьмет при работе на основной резонансной частоте, Поз. 1 на рис. Болванка/шихта при этом (и на более низких, дорезонансных частотах) работает как один короткозамкнутый виток, а в расплаве наблюдается всего одна конвективная ячейка.

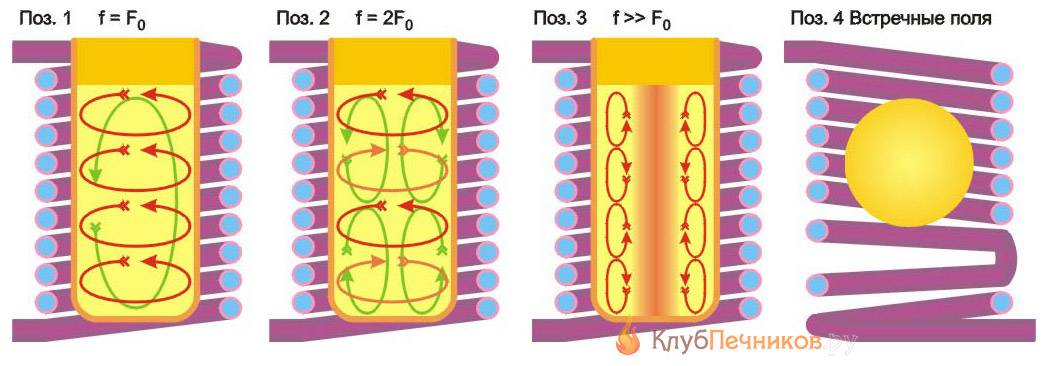

Режимы работы тигельной индукционной печи

В режиме основного резонанса в печке на 2-3 кВт можно расплавить до 0,5 кг стали, но разогрев шихты/заготовки займет до часа и более. Соответственно, общее потребление электричества от сети будет большим, а общий КПД – низким. На дорезонансных частотах – еще ниже.

Вследствие этого индукционные печи для плавки металла работают чаще всего на 2-й, 3-й и др. высших гармониках (Поз. 2 на рис.) Требуемая для разогрева/расплавления мощность при этом возрастает; для того же полкило стали на 2-й понадобится 7-8 кВт, на 3-ей 10-12 кВт. Но прогрев происходит очень быстро, за минуты или доли минут. Поэтому и КПД выходит высокий: печка не успевает «съесть» много, как расплав уже можно лить.

У печей на гармониках есть важнейшее, даже уникальное достоинство: в расплаве возникает несколько конвективных ячеек, мгновенно и тщательно его перемешивающих. Поэтому можно вести плавку в режиме т. наз. быстрой шихты, получая сплавы, которые в любых других плавильных печах выплавить принципиально невозможно.

Если же «задрать» частоту в 5-6 и более раз выше основной, то КПД несколько (ненамного) падает, но проявляется еще одно замечательное свойство индукционки на гармониках: поверхностный нагрев вследствие скин-эффекта, вытесняющего ЭМП к поверхности заготовки, Поз. 3 на рис. Для плавки этот режим используется редко, но для разогрева заготовок под поверхностную цементацию и закалку – милое дело. Современная техника без такого способа термообработки была бы просто невозможна.

О левитации в индукторе

А теперь проделаем фокус: накрутим первые 1-3 витка индуктора, затем перегнем трубку/шину на 180 градусов, и остальную обмотку навьем в обратном направлении (Поз 4 на рис.) Подключим к генератору, введем в индуктор тигель в шихтой, дадим ток. Дождемся расплавления, уберем тигель. Расплав в индукторе соберется в сферу, которая там останется висеть, пока не выключим генератор. Тогда – упадет вниз.

Эффект электромагнитной левитации расплава используют для очистки металлов путем зонной плавки, для получение высокоточных металлических шариков и микросфер, и т.п. Но для надлежащего результата плавку нужно вести в высоком вакууме, поэтому здесь о левитации в индукторе упомянуто только для сведения.

Блиц-советы

1. Эксплуатация самодельных устройств индукционного нагрева, не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
2. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением 220 В.
3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

• ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
• стандартным предохранителем;
• конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
• резистором, срабатывающим после выключения сетевого питания;
• выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
• проводным шунтом;
• фильтрующей системой на импульсные помехи;
• конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
• резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
• индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
• транзистором, преобразующим постоянный ток в переменные показатели;
• резистором на фиксацию транзистора после отключения;
• резистором на подавление высокочастотных показателей тока;
• выпрямителем на напряжение в электрической сети;
• контролером тока, предупреждающим возможное возникновение перегрузки;
• контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

Индукционная плита своими руками – схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.

О том, как рассчитать теплопотери дома, вы узнаете из этой информации.

Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.

Что понадобится

Для создания нагревателя металла своими руками, помимо рабочих инструментов также следует озаботиться подготовкой целого ряда вещей, приобрести которые следует отдельно:

Обратите внимание!

• Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

• Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Восьмисот миллиметровый отрезок медной трубы, с диаметром в 8-10 мм. С помощью медной проволоки в дальнейшем изготавливается индукционная катушка, излучающая магнитное поле, которое, впоследствии, нагревает металлическую емкость.

Высокомощные силовые транзисторы, приобретение которых станет основной тратой для всех желающих собрать индукционную плиту

Обратите внимание на то, что схема создания частотного генератора предусматривает наличие сразу двух силовых транзисторов

В качестве основного материала, предназначенного для создания колебательного контура, используется обыкновенный керамический конденсатор с характеристиками 0,1мФ и 1600В.

Диоды, применяемые в качестве рабочих элементов, согласно схеме, должны обладать высокой скоростью срабатывания. Индукционная печь своими руками, схема изготовления которой расположена в руководстве, является требовательным устройством на высокоскоростных диодах.

Обратите внимание!

• Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

• Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

• Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Резисторы: пара штук на 10кОм и 0,25Вт, и еще пара 440Ом и 2Вт. Также следует приобрести стабилитроны с характеристикой рабочего напряжения в 2Вт.

В качестве основного элемента питания используется стандартный блок на 500 ватт. Характеристика рабочего напряжения блока питания должна колебаться в промежутке от двенадцати до сорока ватт.

Используя все вышеприведенные материалы инструменты можно с легкостью собрать индуктор своими руками, схема которого рассматривается в статье.
