Горизонтальные полосы на экране телевизора: почему появляются

Рекомендации по устранению поломки

Конечно, полосы на экране — это плохой знак, но не стоит сразу же паниковать

Прежде чем приступить к любым проверкам или разборке телевизора, нужно обратить внимание на соединение кабеля и его чистоту

Иногда появление белых или цветных полос пользователи могут связывать с плохим сигналом от самого оператора, но это не всегда так.

Но в таком случае точно стоит проверить, как подключена антенна и насколько она загрязнена. Возможно, простой чистки будет в этой ситуации достаточно.

Также можно проверить и сам разъём, поскольку проблемы с контактом также могут иметь место. Для этого можно включить флешку в ТВ, либо просто подключить экран к своему ПК с помощью другого провода. И если в таком случае всё будет исправно работать, тогда следует заняться простой чисткой или заменой разъёма.

Возможные причины неполадок

Возникшая вертикальная полоса не обязательно свидетельствует о важных технических неполадках. Вполне возможно причина решается гораздо легче, чем может показаться на первый взгляд. Наиболее элементарные причины поломки заключаются в следующем:

  1. Проблема в настройке изображения. Это исправляется использованием автоматической настройки.
  2. Проблема в разъемах для кабелей. При достаточно длительной эксплуатации вход для кабеля может быть загрязнен или у него может повредиться один из контактов. Решается это проблема либо очисткой, либо пайкой контактов.
  3. Нарушение целостности кабеля. Проблема возникает при частых перегибах кабеля или его разрыве. Неприятность легко решается заменой кабеля. Если возможности замены нет, то, как и в предыдущем случае на помощь пользователю может прийти паяльник.

Если полоса появилась, а затем исчезла на плазменном телевизоре, а также сопровождается искажением изображения или цветовой гаммы, неисправность имеет гораздо более сложный характер. Убрать ее будет сложнее. Вот наиболее частые причины проблем такого характера.

  1. Поломка или нарушение целостности шлейфа соединения матрицы.
  2. Нарушения в самой матрице
  3. Поломка в одном или нескольких элементах схемы.

При должном желании устранить можно абсолютно любую неисправность. Однако на современных моделях телевизоров покупка новых комплектующих может сравниться со стоимостью нового устройства. Именно поэтому ремонт не всегда целесообразен, особенно если телевизор прослужил достаточно долго. Так как замена деталей не гарантирует качественную работоспособность, а длительный период эксплуатации может привести к новым поломкам, в случае возникновении проблем, следует задуматься о приобретении новой модели.

Если полосы появились внезапно, а ТВ не подвергался механическим воздействиям, можно воспользоваться гарантийным обслуживанием. В случае если срок гарантии еще не истек, это будет самым лучшим выходом из сложившийся ситуации.

В ситуации, когда срок гарантийного обслуживания закончился, а покупка новой техники невозможна, есть несколько советов, как попытаться устранить неполадки собственноручно.

Поломка матрицы

Одна из проблем появления полос на телевизоре LG — плохое соединение шлейфа матрицы. Причиной этого может стать надлом шлейфа или окисление контактов. Чтобы определить поломку, снимите заднюю крышку телевизора. Найдите шлейф матрицы и надавите на него. Если дефекты — горизонтальные или вертикальные полосы — пропали с дисплея, значит произошел надлом шлейфа. Исправить неполадку можно самостоятельно, но для этого потребуются навыки работы с техникой и платами. Первоочередная задача — поиск места поврежденных проводов. В этом может помочь лупа или другое увеличительное стекло.

Когда вы нашли область, где находятся поврежденные контакты шлейфа, понадобится специальный токопроводящий лак. Его нужно нанести на места с дефектами.

Альтернативный способ восстановление контактов — нагрев до определенной температуры. Помните, что перегрев проводов и контактов может усугубить данную неисправность.

Замену шлейфа можно выполнить самостоятельно. При этом, лучше доверить этот процесс профессионалам: работникам сервисных центров. Для замены шлейфа требуется специальное оборудование. Использование подручных инструментом может привести к повреждению контактов или усугублению поломки.

Если на экране телевизора LG появилась вертикальная полоса (или несколько полос), есть высокая вероятность, что причина дефекте — поломка матрицы. Полосы появляются из-за механических повреждений — ТВ упал с тумбы или во время транспортировки, — в корпус попала влага или произошло короткое замыкание.

В некоторых случаях, полосы проходят без внешнего воздействия. Через 2-3 недели после появления неисправности, они исчезают. Если вертикальные полосы не проходят больше двух месяцев — требуется замена матрицы.

Выполнить замену этого компонента телевизора сложно. Данный тип ремонта лучше всего доверить мастеру по ремонту бытовой техники или отдать ТВ в официальный сервисный центр.

Черные тонкие черные линии на экране — вертикальные и горизонтальные, — свидетельствуют о поломке дешифратора столбцов. Он находится на матрице дисплея. Со временем линии увеличиваются в размерах, поэтому лучше заранее позаботиться о починки детали.

Для большинства случаев, таких как повреждение шлейфа, аппаратные неисправности видеокарты или повреждение матрицы экрана придется обратиться за ремонтом оборудования или менять его, но иногда возможны варианты:

  • В случае, если предполагается проблема с видеокартой, а у вас настольный компьютер, у которого есть отдельный выход интегрированного видео, и интегрированная видеокарта включена — попробуйте подключить монитор к этому выходу.
  • Если предполагаются проблемы с подключением и речь, опять же, о ПК можно попробовать другие кабели, входы на мониторе и выходы на видеокарте.
  • Ноутбук с разбитой матрицей или испорченным шлейфом обычно можно подключить к внешнему монитору или к телевизору (см. Как подключить ноутбук к телевизору).
  • Если вы не уверены, в том, дело в мониторе компьютера или самом компьютере (его видеокарте), попробуйте подключить монитор к ноутбуку, другому компьютеру, игровой консоли и посмотреть, сохранится ли проблема.

Надеюсь, что-то из представленной информации поможет разобраться, в чем именно проблема в вашем случае и предпринять соответствующие действия для её решения.

ЧИТАТЬ ДАЛЕЕ: Выбираем дешевый и надежный принтер с непрерывной подачей чернил

А вдруг и это будет интересно:

Тестируем изображение

Если на экране телевизора марки Samsung появились горизонтальные или вертикальные полосы — запустите функцию автоматической диагностики. Этот инструмент поможет определить, в чем заключается причина появления дефектов изображения: плохой сигнал или проблемы с ТВ.

Чтобы выполнить тестирование, необходимо выполнить следующие действия:

  1. Откройте меню с настройками телевизора.
  2. Перейдите в раздел «Поддержка».
  3. Здесь находится функция «Самодиагностика» — выберите этот пункт меню.
  4. Далее следует выбрать тип тестирования: изображение, звук.
  5. После того, как запустится диагностика изображения, на дисплее появится фотография. Посмотрите на экран: есть ли на картинке какие-либо дефекты — полосы, битые пиксели и т.д.
  6. По завершению тестирования появится новое окно, где нужно ответить на вопрос «Проблема все еще заметна на тестовой фотографии?». Вариантов ответа два: да и нет.

Если во время диагностики телевизора полосы с экрана не пропали, значит проблема кроется в технической части устройства. Чтобы определить причину, нужно выполнить дополнительный осмотр ТВ самостоятельно или отнести его в сервисный центр, где определением неполадок займутся профессиональные мастера по ремонту бытовой техники.

Диагностика

Справедливости ради отметим, что далеко не всегда появление полосок указывает на серьезную неисправность и не означает, что телевизор нужно как можно быстрее нести к профессиональному мастеру. Иногда они возникают по причине халатного отношения пользователя, это может быть связано с попаданием пыли в устройство или некорректно заданными настройками изображения. И ту и другую проблему можно решить самостоятельно.

Для этого следует зайти через меню в настройки телевизора. После этого выбрать опцию «Поддержка». В ней нажать на блок «Самодиагностика». Далее остается только запустить тестирование изображения.

Если причина, по которой на экране телевизора появились полосы, имеет программное происхождение, то следует выполнить перепрошивку системы, для этого выполняют ряд последовательных манипуляций:

  • подключите TV-приемник через кабель или посредством Wi-Fi к интернету;
  • в открывшихся настройках найдите блок «Поддержка»;
  • выберите пункт «Обновление программного обеспечения».

После этого система автоматически запустит проверку на наличие корректных обновлений. Нужно обязательно подождать окончания его загрузки, как правило, время напрямую зависит от скорости интернет-соединения.

1 этап

Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.

Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.

2 этап

Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.

В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.

Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.

Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку. Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов

4 этап

Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.

Причины появления вертикальной полосы на экране телевизора

Обычно она вызвана потерей надежного контакта LCD-матрицы с платой, отвечающей за формирование изображения на экране. При этом контакт может исчезнуть из-за механического повреждения шлейфа или же окисления его контактов. Также могут окислиться элементы поверхностного монтажа (SMD), установленные на шлейфе.

Самая простая проблема для устранения неполадок и исправления — это тот, который включает в себя входной сигнал. Если это не решит проблему, используйте другой кабель, в идеале тот, который, как вы знаете, хорош. Если вы все еще испытываете проблему, переключитесь на другой источник. Если строки продолжают появляться, проблема, скорее всего, внутренняя.

Когда к кристаллам применяются различные количества электрического тока, они растут или сжимаются. Если какой-либо из пикселей в вертикальной строке умер, тогда вся строка будет сплошной черной. Мертвые пиксели не могут быть восстановлены. Если есть белая или мерцающая линия, проблема скорее связана с внутренним подключением от сигнальных процессоров к экрану.

Механическое повреждение шлейфа является типовой проблемой ноутбуков, ведь сам раскладывающийся форм-фактор устройства способствует этому. Также возникновению вертикальной полосы на экране может способствовать плохой контакт в разъемах шлейфа. Последняя причина является наиболее легко устранимой, и с ней вы вполне можете справиться самостоятельно.

Каждый пиксель на экране подключается отдельно через крошечный провод к печатным платам управления сигналами. Полезный способ определить, произошло ли это, заключается в распылении консервированного воздуха вдоль левого и правого краев экрана при просмотре изображения, где появляется вертикальная линия. Если линия исчезнет после распыления холодного воздуха по краям экрана, это, вероятно, проблема склеивания, которая была временно решена путем охлаждения проводов, что улучшает проводимость.

Внутренние соединения и платы

Возможно, что соединение между одной печатной платой и другим компонентом освободилось. Когда стекло повреждается, обломки проникают в слой кристалла или возникает другая проблема с функцией отображения, это приводит к появлению вертикальных линий цвета, когда монитор полностью освещен. Эти линии являются либо постоянными из-за внутреннего сбоя, либо временными из-за сбоев в подключении дисплея.

Трудность состоит в том, что зачастую данная полоса на экране появляется спонтанно, а затем, после того как телевизор достаточно прогреется, исчезает, и экран показывает, как ни в чем не бывало. Иногда полоса не исчезает, но выглядит немного светлее, чем остальное изображение.

Часто мастера определяют неисправность шлейфа путем нажатия на его проблемные области. При этом полоса с экрана может немедленно исчезнуть. Если виновником проблемы стало окисление поврежденных линий, то нажимать следует с еще большим усилием.

Диагональ, зубчатая и горизонтальная и вертикальная линии обычно указывают на повреждение панели. Один набор горизонтальных линий может указывать на повреждение, отказ графической системы или отсутствие внутренних видеокабелей. Если линии нечасты по своему внешнему виду или не видны постоянно, часто возникает проблема с отсутствующим видеокабелем. Поскольку устройства переносятся, удаляются и ударяются, кабели теряются даже в ноутбуках. Ноутбуки построены с корпусом, чтобы поглощать и рассеивать небольшие удары, но даже некоторые удары могут привести к потере кабелей.

Устранить неисправности шлейфа в домашних условиях нелегко. Для этого потребуется приспособление для точного размещения и фиксации шлейфа, приборы увеличения изображения, специальный инструмент и токопроводящая анизотропная пленка для устранения обрывов (на нее заранее нанесены надежно изолированные контактные дорожки). В сервисных центрах для подобной работы используются специальные дорогие устройства-станки.

Даже телевизоры и мониторы, в то время как часто неподвижные, могут по-прежнему иметь свободные кабели, если они не установлены должным образом. Если вы когда-либо открывали свой ноутбук для очистки под клавиатурой, вы могли бы увидеть множество вещей, таких как частицы пищи, волосы или даже пыль. На задней панели мониторов и телевизоров они также содержат серию отверстий или прорезей, которые пыль может втирать в внутренняя работа и проблемы. Регулярная очистка клавиатуры ноутбука и удаление пыли с тыла монитора или телевизора могут значительно продлить срок его службы.

Если окислились SMD-резисторы, то следует взять увеличительное стекло и внимательно рассмотреть места их пайки, чтобы выявить повреждения. Не помешает также проверить сопротивление самих резисторов.

Поломки телевизора с кинескопом

Если на ТВ с кинескопом появляется зелёный монитор, в первую очередь нужно проверить имеющуюся плату. Неисправным обычно становится монитор, которому больше 10 лет. Нужно периодически вызывать мастера, чтобы он устранял неполадки на ранних стадиях их возникновения.

Но также возможны другие причины зеленого экрана телевизора, которые придется устранить:

  1. Катод с модулятором замкнут.
  2. Испортился транзистор.
  3. Утечка конденсатора. В первую очередь подлежит замене конденсатор.
  4. Вышла из строя сама микросхема.
  5. Катод неспособен к эмиссии. В таком случае цвет экрана будет изменен.

Чтобы проверить транзистор, используют замер напряжение на его выходе. Если произошел пробой, то показатель будет равен 0,09 киловольт. ТВ экран на телевизоре становится измененным из-за поломки конденсатора. Его придется заменить. Могут быть и иные причины, но если ничего не помогает, нужно все-таки проверить конденсатор. Когда ТВ старый и ему больше 10 лет, эмиссия в катодах уменьшается. В таком случае потеря цвета – ожидаемый процесс. Интенсивность применения отличается:

  • красный – 0,7;
  • зеленый – 0,2;
  • синий – 0,1.

Поэтому пропадать в первую очередь начинает красный, а «зеленый телевизор» станет преобладать, если эмиссия остаётся в норме. В таком варианте помоет «прострелка» катодов или замена кинескопа.

Что можно починить самостоятельно

Иногда для устранения разнообразных полос и иных сбоев телевизора его достаточно почистить. При любых работах нужно следовать простым правилам.

  1. Протирать элементы конструкции, матрицу — нужно только специальными средствами. Минимум медицинским или чистым изопропиловым спиртом.
  2. Работать следует в резиновых или чистых тонких матерчатых перчатках. Оставленные на контактных площадках жировые выделения пальцев становятся точками нарушения проводимости и даже окисления.
  3. При разборке и других действиях стоит положить телевизор на ровную мягкую поверхность матрицей вниз.

Чистка пыли делается очевидным и простым способом: с помощью кисти. Ее можно сдуть, используя для этого пылесос или резиновую грушу. В ходе чистки рекомендуется отсоединять разъемы и проводить их обслуживание.
Шлейфы отключаются вытягиванием их концов из гнезд максимально аккуратно. Контактные площадки протираются спиртом, после чего элементы устанавливаются на свои штатные места.

Полосы на экране телевизора после воды

Вода проводит электрический ток. Проводники на плате медные. При попадании воды на микросхему начнется электролиз. Проводники разрушаются, потому что они тонкие, а электролиз быстро проистекает.

Что делать если попала влага

Отключите от сети, чтобы не возникло короткого замыкания. Поврежденные элементы должны просохнуть. Это занимает времени до трех суток. В зависимости от количества попавшей воды. Чтобы ускорить высыхание, поместите устройство под солнечными лучами. Например, на балконе.

Очистку экрана производите специальными влажными салфетками.

Как исправить

Необходимо припаять провода на месте повреждения или заменить контроллер. Точную причину может сказать только мастер. Поэтому обратитесь в сервисный центр.

Способы устранения неисправности

Появление полос на телевизионном экране – еще не повод сразу приступать к глобальной разборке устройства. Прежде чем искать причину в неисправности схем и плат, нужно вначале проверить:

  • соединение кабеля, который выводит изображение – не загрязнился ли разъем;
  • настройки в самом телевизоре, используя режим автоматических настроек изображения.

При сохранении полосок на экране после произведенных манипуляций стоит подумать о серьезном ремонте. Как мы выяснили ранее, причины появления различных полос в основном заключаются в неисправности:

  • контакта матричного шлейфа;
  • самой матрицы;
  • элементов плат и микросхем.

Разберем возможные способы устранения указанных и других неисправностей.

Зачистка контакта шлейфа матрицы

Проблемы с контактами могут возникнуть из-за неправильного использования аппарата или некачественной сборки, ухода за ним, например, чистки экрана.

Для определения плохого контакта иногда бывает достаточным простого осмотра без использования лупы. Устранить проблему с окислившимися контактами несложно, особенно при маленькой площади повреждения. Понадобится обычное лезвие или нож для зачистки налета. После удаления налета обязательно проверьте напряжение, прозвонив мультиметром.

Пример домашней чистки контактов шлейфа ЖК-телевизора, показан в видео ниже:

Смотрите это видео на YouTube

Причиной плохого контакта также может являться неверное соединение шлейфов. В этом случае нужно отключить все шлейфы, а затем правильно их подключить.

Устранение надлома матричного шлейфа

Вначале следует убедиться в точности предполагаемой поломки шевелением или надавливанием шлейфа. Если полосы исчезли, значит, повреждение установлено правильно.

Затем нужно вооружиться микроскопом для пайки и найти поврежденные проводки. Работа требует выдержки и ювелирной точности, а также навыка и необходимого оборудования. Восстанавливаются дефектные участки токопроводящим лаком. Можно также нагреть контакты до допустимой температуры, но ни в коем случае нельзя допускать перегрева, иначе вместо ремонта можно приобрести дополнительные проблемы.

Замена шлейфа

Если обнаружено, что вышел из строя шлейф, придется заменить его на новый, причем обязательно на тот, который подходит для данной модели телевизора.

Шлейф находится в корпусе телевизора, поэтому придется открутить крепежи, соединяющие заднюю часть. Если они поддаются с трудом, не пытайтесь их откручивать по часовой стрелке: как правило, все болтики откручиваются против нее. Нужно проявлять предельную аккуратность при разборке, так как шлейф в большинстве случаев располагается на самой крышке – это позволит не допустить повреждения и надлома элементов.

Выпаивать провода не нужно – у соединительных элементов имеются разъемы. Для извлечения кабеля нужно надавить на специальную защелку. Сломанный шлейф, конечно, можно заменить без мастерской, это не сложно.

Как снять шлейфы различных конструкций для дальнейшей их замены, показано в видео ниже:

Смотрите это видео на YouTube

Если вы намерены самостоятельно производить замену комплектующих деталей или самой матрицы, необходимо учитывать следующее:

в большинстве своем проводники имеют достаточно маленький диаметр, поэтому во избежание повреждений работать с ними нужно очень осторожно;
для восстановления деталей нужно обладать не только опытом в этом деле, но и запастись хорошим оборудованием: микроскопом, инфракрасной паяльной станцией, набором инструментов для мелкой работы с платами и т. п.. Как устранить полосы на экране телевизора Самсунг:

Как устранить полосы на экране телевизора Самсунг:

Смотрите это видео на YouTube

Замена плёночного гибкого шлейфа матрицы – процедура сложная. Обычно мастера предлагают заменить всю матрицу, чтобы не возиться с пайкой шлейфа. Прежде чем приступать к такому серьезному ремонту, желательно поучиться на макетах или негодных телевизорах. И все-таки такой ремонт рекомендуется проводить в сервисном центре. К сожалению, он может обойтись почти в две трети стоимости телевизора, поэтому надо вначале узнать цену услуги, а уже потом принимать окончательное решение.

Смотрите это видео на YouTube

Полоски различных цветов и размеров, рябь, разводы и иные похожие дефекты могут появляться на экране телевизора не только из-за незначительных повреждений, но и из-за серьезных поломок. Не всегда они поддаются самостоятельному устранению: иногда требуется обращение в сервисный центр, оплата дорогостоящего ремонта и замена деталей.

Возможные виды полосок и поломок.

Горизонтальные и вертикальные полосы на экране телевизора возникают из-за программных сбоев, внутренних и внешних поломок

Стоит обратить внимание на цвет, количество дефектов, чтобы понять, в чем может быть ошибка

Тонкая горизонтальная полоса.

Стоит обратить внимание на кадровую развертку, которая сбивается после резких скачков напряжение, к примеру, во время грозы или отключения электричества. В результате таких же проблем могут появиться микротрещины на микросхемах

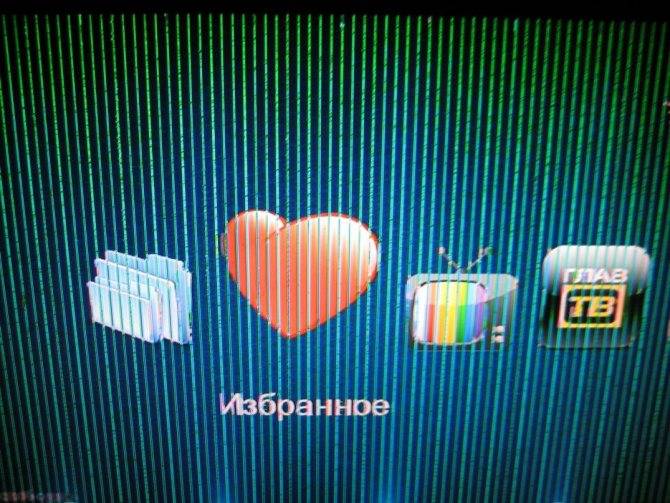

Зеленые вертикальные дефекты.

Такие поломки говорят о повреждении шлейфа, соединяющего формирующую плату изображения и LCD-матрицу. Такая линия может быть любой: от широкой в несколько сантиметров, до узкой в 1-3 пикселя.

Интересный факт. Если полоска появилась резко после длительной работы ТВ, выключите технику и дайте ей остыть. Часто вместе с перегревом уходит и дефект.

Красная или желтая вертикальная полоса.

Поломки шлейфового соединения матрицы часто дает красные полоски. Они же указывают на поломку разъемов кабеля или их запыленности. Нередко происходит отслоение дорожки на плате или повреждение кабеля VGA. Часть таких дефектов можно починить дома.

Вертикальные желтые линии – признак неполадок в видеокарте. А также после попадания влаги на телевизор, в результате чего вздуваются и окисляются контакты.

Разноцветные горизонтальные.

При появлении на экране телевизора горизонтальных полосок разных оттенков, а также разводов или ряби высока вероятность того, что от матрицы отсоединился контактный шлейф. В этом случае его следует перепаять.

Нередко возникновению проблемы способствует поломка материнской платы. Обычно такое происходит, когда ухудшается работа блока управления изображением.

Черные вертикальные и горизонтальные полосы на экране телевизора.

Такие полосы часто располагаются по разным сторонам экрана, иногда – в его центре. Это одна из наиболее проблемных поломок, требующая серьезных затрат, так как причиной в большинстве случаев является повреждение дешифратора. В этом случае потребуется полная замена матрицы.

Если не принять срочных мер, то линии будут расширяться, экран перестанет светиться. Придется вложить еще больше средств для восстановления его работоспособности.

Тонкие вертикальные полоски на мониторе.

Причиной появления вертикальных полосок на экране телевизора, которые не горят совсем, может служить поломка дешифратора или матричных столбцов. Это происходит, например, в результате удара молнии или резких скачков напряжения. При непринятии своевременных мер полоса станет расширяться и в итоге полностью покроет экран.

Вертикальная розовая.

Чаще всего цветные полосы на экране появляются в результате повреждения мониторной матрицы. Поломка может случиться из-за сбоя системы снабжения электроэнергии, удара и иных похожих воздействий.

Причиной может быть и обычный износ элементов: если на мониторе возникает вертикальная полоса розового цвета (реже – фиолетового), причиной этому чаще всего является поломка скаллера. Иногда подобный дефект присутствует даже в новых телевизорах, но здесь причиной, как правило, является заводской брак – в этом случае телевизор сразу же следует вернуть в магазин по гарантии.

Вертикальная белая (светлая) полоса на экране телевизора.

Она может быть едва заметной и мерцающей или, наоборот, четко выраженной. Появление таких полос – впрочем, как и полос любых других оттенков – в первую очередь указывает на неполадки матрицы.

Проверить правильность этого предположения можно следующим образом: нажать, пошевелить (без особых усилий) или еще как-то аккуратно воздействовать на этот элемент. Если полоса исчезнет и вновь появится на экране, это значит, что деталь повреждена, и ее необходимо заменить.

Вертикальные синие

Чаще всего такие полоски возникают при перегреве или работе видеокарты на износ. Если не истек гарантийный срок, лучшим вариантом будет замена элемента.

Другой причиной появления вертикальных синих (голубых) полос может быть поломка контакта матричного шлейфа.

Еще одна причина – в результате перегрева отслоились шарики припоя видеопроцессора от подложки BGA.

Что сделать в первую очередь

Конечно же, большинство мужчин, прежде чем обратиться в сервис, скорее всего, попробуют устранить возникшую проблему своими силами. Поскольку полосы на экране кажутся не такой уж и сложной проблемой, но это только на первый взгляд.

Чтобы начать самодиагностику, в первую очередь нужно снять заднюю панель, которая обычно держится с помощью саморезов, их обязательно нужно выкрутить все. Если задняя крышка снимается впервые, то сами крепления будут скрыты черным компаундом, который такой же по цвету, как и пластик самой панели.

Далее, нужно почувствовать, что все крепления отсоединены, и лишь после этого снять крышку. Будьте внимательны, чтобы не сломать её в случае, если какой-то саморез пропустили. В разных моделях могут быть и другие крепления, так что стоит быть аккуратным. Иногда даже провода могут быть прикреплены к самой панели.

При такой работе следует использовать фонарик и провести проверку, прежде чем снимать крышку полностью.

Вот, наконец, долгожданная панель перед нами, рассмотрим, что с ней делать дальше.

Лучше соблюдать такую последовательность действий:

Проверить все крупные чипы на материнской плате. Осматривать следует внимательно на наличие различных трещин, изменений в цвете.

Далее нужно обследовать микросхемы, контактные точки. Чтобы осмотреть их с двух сторон, сами платы можно снимать с защёлок. Все спайки должны быть целостными, без повреждений, трещин и т. д.

Проверить катушку платы блока питания. Нужно осмотреть её на наличие грязи.

Далее нужно провести осмотр шлейфов

Здесь важно проверить их на наличие заломов, повреждений проводников и т. д. Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления

Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления.

После этого нужно провести внимательный осмотр и убедиться в том, что нигде нет перегрева. Это может быть заметно и по тому, что корпус меняет цвет (становится жёлтым) под воздействием температуры.

Кроме того, во время проверки нужно обратить внимание и на лаковую поверхность плат и её целостность. И уже в конце осмотра стоит уделить внимание самим конденсаторам. Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров

Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными

Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров. Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными.

Из-за одной полосы на экране по вертикали не стоит паниковать, поскольку все детали, нужные для ремонта, можно легко приобрести через интернет и устранить поломку. А вот если вы обладатель ЖК-телевизора или Smart TV, тогда ремонт будет более дорогостоящим.

Также удаление пыли или любых других загрязнений иногда может полностью исправить незначительные повреждения на экране.

Полосы на экране — что делать?

Качественно выполненный телевизор длительное время служит владельцу, принося ему положительные эмоции. На телевизионном экране любая передача, будь то “Формула-1” или злоключения очередной Изауры, выглядит более ярко по сравнению с монитором компьютера. Огорчения наступают с выходом матрицы из строя или с появлением определенных дефектов изображения.

В этом случае производители таким образом прибегают к очень примитивному решению. Позволяет установить цвет этих неиспользуемых полос, например серый. Таким образом, работают как передающие, так и боковые точки радиовещания, и происходит относительно равномерный износ.

Возможные источники проблем искажения изображения на мониторе в виде полос

Причины возникновения горизонтальных или вертикальных полос на мониторе следует разделить на три большие группы:

  • Программное обеспечение;
  • Внешние факторы (удар, отошедшие провода, мусор, перегрев, попадание влаги, помехи);
  • Компонентные.

Первые включают в себя неправильную работу драйвера, сбой из-за вируса или конфликты в программном обеспечении. Основной причиной являются редко. Вторая группа факторов влечёт изменения в самом устройстве и его компонентах.

Артефакты обычно вызваны неисправностью видеокарты

Чаще причина скрывается в оборудовании. Основные источники появления полос:

  • Шлейфы;
  • Материнская плата;
  • Видеокарта (может сгореть или испортиться);
  • Монитор (по причине удара, повышенной влаги, попадания солнечных лучей);
  • Матрица монитора.

Перед диагностикой стоит присмотреться к виду дефектов на экране. Если картинка просто деформируется или цвета искажены, то, возможно, причина в драйвере, который нужно просто обновить. Если экран делится на полоски, то причина явно в оборудовании, в том числе проводах.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
