Несколько исторических фактов
Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы.
Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.
Галерея изображений
Фото из
Перспективы геотермального отопления
Габариты внутреннего блока геотермальной системы
Стоимость установки и эксплуатации теплового насоса
Экологические приоритеты теплонасосов
Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.
При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом
В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.
Достоинства и недостатки системы
Внедряя геотермальное отопление, мы выигрываем в следующем:
- Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
- Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
- Не загрязняем атмосферу и экономим невозобновляемые ресурсы.
Теперь о недостатках:
- Система без электропитания неработоспособна.
- Наружный контур имеет очень большие размеры.
Безопасная геотермальная система
Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

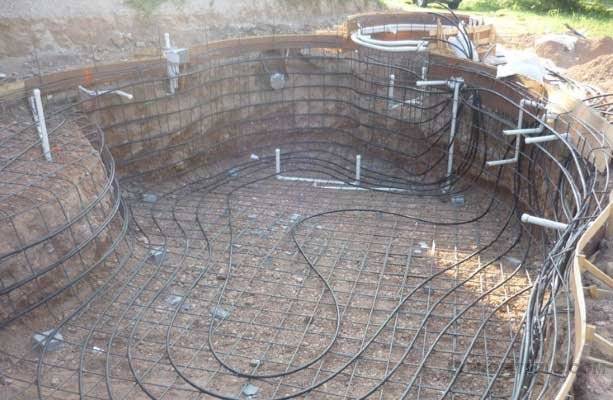

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Вертикальное геоотопление — особенности
Этот тип системы — наиболее популярный. Его оформление также потребует определенных затрат, но при этом требования к количеству необходимой свободной площади намного меньше. Установить теплообменик вертикального расположения вы сможете намного быстрее. Для этого выполните следующие действия:
- Подготовьте бурильную установку подходящей мощности — для этой цели вполне подойдет переносная техника с небольшими габаритами.
- Если площадь здания меньше 200 м2, при бурении скважины придерживайтесь следующих условий:
- 1 яма с глубиной 150-200 метров;
- При укладке внешнего контура используйте трубы ПНД.
Дополнительная информация
Геотермальное отопление дома, принцип работы которого описан выше, требует соблюдения определённых условий для того, чтобы качественно функционировать. Вот базовые требования, выполнение которых обязательно:
- Правильный расчёт ёмкости и потребления. Это самый основной момент, проигнорировав который, можно не получить желаемого результата, потратив достаточно приличные средства. В случаях, если планируется расширение количества построек на участке – стоит заранее подумать и об их отоплении тоже;
- Укладывая внешний контур горизонтально в грунт, что является одним из самых распространённых вариантов монтажа систем – необходимо соблюдать минимальное расстояние между трубами, равное двадцати сантиметрам. На дно котлована необходимо выстелить подушку из песка, толщиной не менее полуметра, для своевременного отвода грунтовых и талых вод от системы, иначе вы рискуете остаться без тепла;
- Насос лучше приобретать у проверенного производителя с гарантией, а не мастерить его самостоятельно, в противном случае никто не даст гарантий работоспособности вашей системы;
- Обеспечьте себя бесперебойными поставками электричества, ведь без них такое отопление просто не будет работать.
В среднем, монтаж такой системы отопление обойдётся от семисот тысяч, до полутора миллионов, а энергопотребление составляет порядка трёх киловатт в час. Насколько рационально применение данного типа отопления – решать вам, окупаемость у него весьма длительная, а стоимость довольно высока, однако в перспективе такая система, несомненно, позволит добиться полной автономности своего участка от любых внешних факторов.
Реальные преимущества и недостатки
Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.
Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.
Перечислим и прочие преимущества этого вида отопления.
- Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
- Акустический комфорт. Тепловой насос работает практически бесшумно.
- Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
- Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
- Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
- Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.
Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца
Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.
Затраты и перспективы окупаемости
Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.
Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.
В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)
Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:
- на 4-5 кВт – 3000-7000 условных единиц;
- на 5-10 кВт – 4000-8000 условных единиц;
- на 10-15 кВт – 5000-10000 условных единиц.
Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.
Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!
Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками
Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.
Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.
Дополнительная информация об альтернативных источниках энергии представлена в этой статье.
Принцип работы геотермального отопления
Тепла у Земли предостаточно. Зимой даже в прохладных регионах стоит копнуть несколько метров, как грунт перестает быть мерзлым. Соответственно, ниже он ещё теплее. А что, если собирать тепло из земли и направлять его на свои нужды? Так решили инженеры и придумали геотермальное отопление. Система собирает тепло из-под земли и аккумулирует его, а затем распределяет по дому.
Ключевой элемент отопительной системы – геотермальный тепловой насос. Он одновременно включён в два контура. Первый, внутренний – классическое внутридомовое устройство (трубы и батареи). Внешний контур представляет собой теплообменник впечатляющих размеров. Он может располагаться в толще воды или под почвой. Теплообменник наполнен циркулирующей жидкостью с антифризом в составе.
Принцип устройства геотермального отопления
Функционирует система так:
- Земля передаёт тепло теплоносителю (жидкости в трубах). Его движет компрессор.
- Вода нагревает тепловой насос и оттуда поступает во внутреннюю систему: трубы и радиаторы.
- Полезным элементом системы является буферная ёмкость. Она аккумулирует собранное тепло.
Сам геотермальный насос по размерам не превышает стиральную машину. Обычно его размещают в подвале дома вместе с буферной ёмкостью. Оборудование, а особенно укладка труб под землю – довольно дорогостоящее мероприятие. Но создатели обещают, что геотермалика окупится за несколько лет.
При правильном монтаже и уходе за элементами системы она способна проработать до 100 лет. Производительность геотермального отопления высока. Потратив 1 кВт электроэнергии, насос выработает 4-5 кВт тепловой энергии. Для сравнения: обычный электрообогреватель с вентилятором не «переработает» 1 кВт электричества даже в 1 кВт тепла из-за естественных потерь.
Внимание! Принцип действия геотермального типа отопления схож с работой кондиционера. Соответственно, он может не только обогревать в холода, но и охлаждать помещение летом
Нужно только изменить настройки теплового насоса.
Монтаж системы
Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.
С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

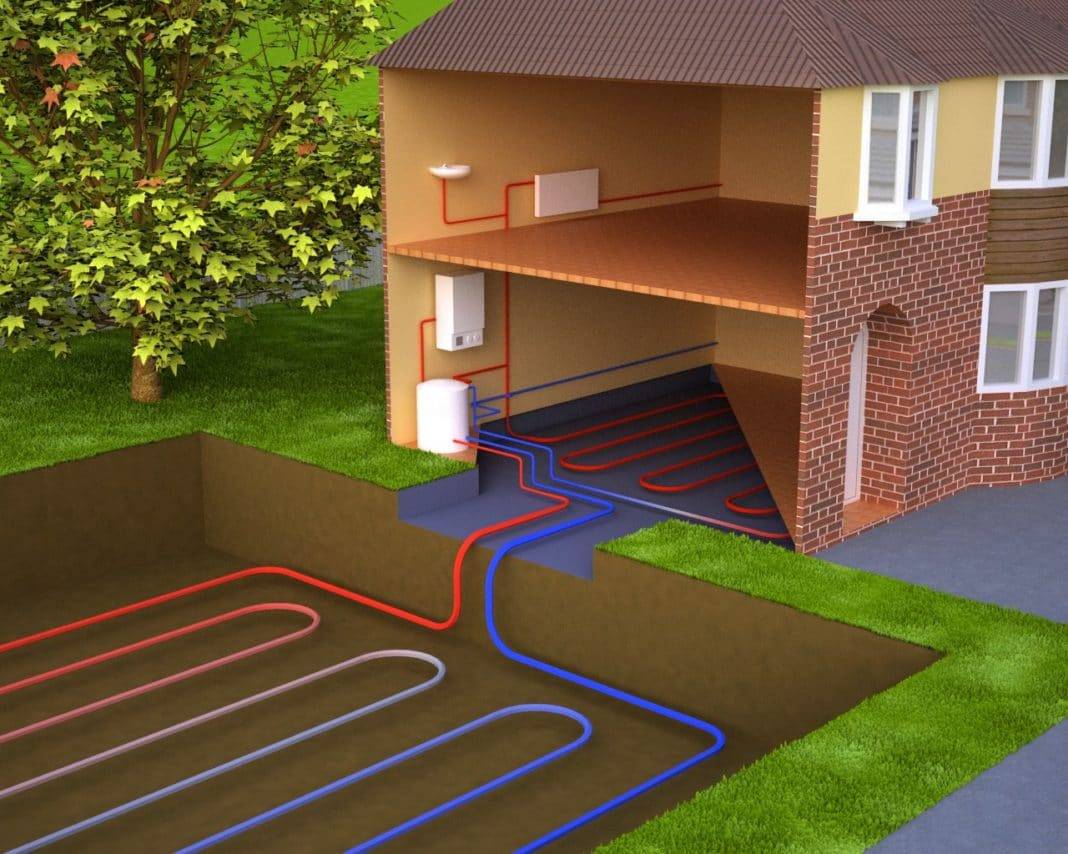

Монтаж горизонтального теплообменника геотермальной системы отопления
- основная часть должна располагаться под землей или на дне водоема;
- в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.
Как выглядит геотермальное оборудование в доме
При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.
Различают два типа коллекторов
- Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
- Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
-
- Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
- Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.
Горизонтальный и вертикальный тип коллектора
Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.
Своими руками: что и как
Если уж монтировать геотермальное отопление своими руками, то внешний контур лучше все-таки купить в готовом виде. Конечно, мы рассматриваем лишь способы горизонтального расположения внешнего теплообменника: под поверхностью почвы или под водой. Скважинный вертикальный коллектор смонтировать самостоятельно гораздо сложнее, если вы не обладаете оборудованием и навыками бурения.
Тепловой насос – не слишком габаритное оборудование. В вашем доме он не займет много места. Ведь по размеру он сопоставим, например, с обычным твердотопливным котлом. Подключить к нему внутренний контур вашего дома – задача не сложная. Вообще-то делается всё точно так же, как и при организации отопления с использованием традиционных источников тепла. Главная трудность – устройство внешнего контура.
Такое расположение дома относительно пруда встречается чаще. Главное, чтобы водоём был не дальше, чем в 100 метрах от коттеджа
Лучшим вариантом будет использование водоёма, если такой найдется на расстоянии не более 100 метров. Необходимо, чтобы его площадь превышала 200 квадратных метров, а глубина – 3 метра, составляющие средний параметр промерзания. Если этот водоём вам не принадлежит, то проблемой может стать получение разрешения на его использование.
Если же водоём – это пруд, который находится у вас в собственности, то дело упрощается. Воду из пруда можно временно откачать. Тогда работы на его дне можно будет выполнять легко: нужно будет уложить трубы по спирали, закрепив их в этом положении. Земляные работы понадобятся только для рытья траншеи, которая нужна будет для присоединения внешнего контура к тепловому насосу.
После выполнения всех работ, пруд может быть снова заполнен водой. В ближайшие лет сто внешний теплообменник должен работать исправно и не доставлять хлопот его владельцу.
Если в вашем распоряжении оказался земельный участок, на котором вам только предстоит возводить жильё и растить сад, имеет смысл распланировать горизонтальный теплообменник грунтового типа. Для этого следует сделать предварительный расчет площади будущего коллектора, исходя из параметров, которые уже указаны выше: 250-300 квадратных метров коллектора на 100 кв. метров отапливаемой площади дома.
Преимущества и недостатки
Геотермальная энергия, запасы которой настолько велики, что лишь 1%, скрытый в земной коре общей глубиной в10 км может обеспечить объём в 500 раз, превышающий все мировые запасы нефти и газа. Выделяют четыре основных типа геотермальной энергии:
- Это тепло земли из небольших глубин, используемое тепловыми насосами.
- Энергия горячего пара, воды в земной коре, используемая в настоящее время для производства электроэнергии.
- Тепло, идущее с глубоких слоев без наличия воды и энергия магмы, накапливаемая в вулканических зонах.
- Использование этого удивительного дара природы определяется только существующим уровнем техники, возможностями технологии и экономическим расчётом.
Современные конструкции геотермальных отопительных систем имеют как положительные, так и отрицательные моменты.
Основным отрицательным моментом является стоимость. Но это только кажется в начальный момент. Все затраты окупаются по различным данным за 4, 5 лет. Это связано с тем фактом, что современные модели тепловых насосов используют для своей работы гораздо меньше энергии, чем любые другие системы отопления. При потреблении 1 кВт электроэнергии их отдача составляет 5 кВт.
Положительные моменты:
- Они не сжигают топливо и не производят вредные выбросы различных соединений в окружающую среду.
- Минимальные затраты на обслуживание с высоким значением КПД.
- Экологическая безопасность.
- Надёжные свойства пожарной безопасности системы.
Принцип действия и составные элементы
Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.
Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.
Тепловой насос
Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.
Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.
Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.
Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.
Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.
Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.
Внешний контур
Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.
Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.
Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.
Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.
Внешний контур
Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.
Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.
Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.
Монтаж системы
Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.
С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.
Монтаж горизонтального теплообменника геотермальной системы отопления
Для обеспечения отопления дома теплом земли необходим монтаж системы
- основная часть должна располагаться под землей или на дне водоема;
- в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.
Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.
Различают два типа коллекторов
- Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
- Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.
Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.
-
- Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
- Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.
Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.
Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.
Преимущества геотермального отопления
Основные преимущества геотермального отопления
Ранее такие установки можно было встретить в роскошных и богатых домах, сейчас же они стали более доступными. Впервые они использовались жителями США в 80-х годах, сейчас же и жители европейских стран взяли себе на заметку. Такое решение позволило в целом экономить на отоплении. Еще двадцать лет тому назад 12 миллионов граждан Европы воспользовались подобной конструкции, сегодня же их число кардинально возросло.
В Швеции уже большая часть тепла производиться при помощи тепловых насосов. Соответственно возросла их популярность за счет ряд преимуществ перед всеми альтернативными системами:
- Применяется неисчерпаемая и возобновляемая энергия земли для отопления собственного дома;
- Отсутствует риск возгорания;
- Не придется выискивать дешевое топливо и продумывать места его хранения;
- Экологически чистая система, без образования вредоносных выбросов, за счет чего активно поддерживается защитниками окружающей среды;
- Отсутствие регулярного контроля и вмешательства, на всех уровнях система функционирует автономно;
- Неограниченное количество энергии, доступное в любое время и в любом количестве;
- Не придется тратиться на обслуживание системы;
- Высокий показатель производительности в сравнении с существующими альтернативами.
Мастера рекомендуют сочетать установку геотермальной системы и теплых полов, чтобы достичь максимального эффекта выгоды. Во-первых, гарантировано равномерное распределение температуры, а во-вторых, удастся избежать образования зон перегрева.
Чтобы затраты окупились сполна через 3-4 года, стоит учитывать, что такая разновидность отопления выгодна владельцам коттеджей до 150 м2. C учетом того, что привычные теплосети регулярно дорожают и выходят из строя, решение в сторону геотермальной системы позволит забыть о теплоснабжении минимум на 100 лет. Выбранный вариант довольно быстро оправдает себя. В постсоветском пространстве такой вариант менее популярен за счет большого капиталовложения. Все еще сложно убедить наших сограждан, что лучше один раз потратиться и забыть о проблеме.
Виды тепловых насосов
Источником геотермального теплового излучения могут выступать разные среды. Так, помимо земли, а в самых эффективных и сложных системах – вместе с ней, также используется высокая температура воды и воздуха. В зависимости от конфигурации распределения энергии, геотермальный тепловой насос для отопления классифицируется на следующие виды:
- Грунт-вода. Наиболее распространенная система, которая предполагает использование замкнутых грунтовых контуров с глубокими зондами в комбинации с водяной системой выработки тепла.
- Вода-вода. Задействуются открытые скважины для извлечения энергии грунтовых вод, которые, впрочем, тоже нагреваются от грунта на больших глубинах.
- Вода-воздух. Самая сложная система, в которой участвует несколько групп аккумулирующего оборудования – в том числе наружные радиаторы и воздушные панели, нагревающиеся в процессе работы.
Все перечисленные системы объединяются одним важным преимуществом перед другими средствами аккумуляции природной энергии. Оно заключается в том, что геотермальное отопление не преобразует тепло в другой вид энергии (пар, электричество). На завершающем этапе оно используется потребителями в первоначальном сгенерированном виде.
Скважина под отопление и канализацию
Для частных участков актуальна проблема высокой стоимости всех коммуникационных соединений, которые подводят дом к общему трубопроводу и канализации, а также к котельной. Наилучший выход из ситуации – бурение собственных скважин непосредственно на участке и под домом, которые сделают снабжение автономным. Вопрос автономного отопления уже подробно рассмотрен в статье, а вот по каким принципам организуется собственная канализация:
· подготовка системы канализации · бурение канализационной скважины · обустройство скважины бетонными кольцами, либо очистной системой · установка канализационных труб и фитингов · подведение труб из домашнего санузла в канализацию · установка септика
Последний пункт особенно важен, поскольку по требованиям санэпидемстанции автономная канализация не может устанавливаться вблизи общих водоемов, а также сливаться непосредственно в почву. Септик позволяет очистить стоки без вреда для окружающей среды, а некоторые модели этих агрегатов способны делать поступающую воду даже пригодной для полива.
в начало
