Отопление коттеджа: схемы и нюансы организации автономной системы отопления

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Особенности газового отопления в квартире

Прежде чем начинать демонтаж старой отопительной системы и приобретать составляющие новой, следует получить разрешение на установку газового котла для отопления квартиры от газовой службы, пожарного надзора и БТИ. Дело это довольно хлопотное и обратившийся может получить отказ. Поэтому только после получения всех необходимых документов следует приступать к приобретению агрегата и остальных элементов системы.

Выбор газового котла для квартиры

Сперва выбирают газовый агрегат. К моменту получения официального согласия на установку данного прибора уже определяются, какой газовый котел выбрать для отопления квартиры, так как для согласования необходимо предоставить техническую документацию на предполагаемое устройство.

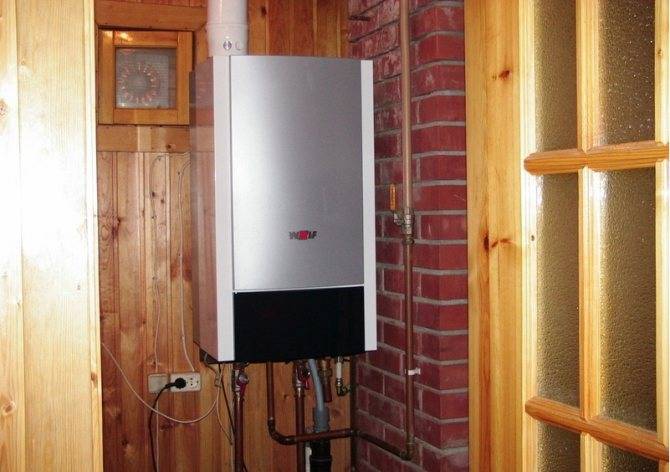

Для расположения в квартире обычно выбирают настенный агрегат с камерой сгорания закрытого типа. В зависимости от потребности в горячей воде, останавливают выбор на одноконтурном или двухконтурном устройстве

Важно также правильно рассчитать необходимую мощность агрегата в соответствии с площадью квартиры, степени утепления стен, наличия нагрева горячей воды

Если хозяин хочет подключить к агрегату дополнительные системы, например, «теплый пол», то лучше приобрести конденсационную модель

Она способна работать очень экономно при температуре теплоносителя 50-60°C и выдавать КПД=97-99%.Важно! Если температура теплоносителя в конденсационном агрегате нагревается выше 60°C, то он уже работает с эффективностью конвекционного котла

Выбор радиаторов и труб

В разводку газового отопления можно включить как металлические, так и пластиковые трубы. Если хозяин собирается устанавливать отопительную систему своими руками, то более легким вариантом является пластиковый трубопровод. Металлические трубы сможет смонтировать только профессионал.

Существует несколько схем организации системы отопления. Самыми распространенными и наиболее подходящими для квартиры являются однотрубная и двухтрубная схемы. Первый вариант более экономный, но при засоре трубы вся система станет хуже обогревать квартиру. На двухтрубное отопление необходимо будет затратить больше материала, зато при возникновении проблемы в одной трубе, теплоноситель сможет циркулировать по второй. При однотрубном варианте идеальным является подключение по диагонали, тогда теплоноситель будет контактировать с внутренней поверхностью радиаторов.

Для однокомнатной и двухкомнатной квартир стандартной площади подойдет однотрубная система, а для жилплощади больших размеров – двухтрубная.

При монтаже системы отопления из пластика разрешается использовать только армированные полипропиленовые трубы. В отличие от обычных изделий данный материал не подвергается коррозии и расширению от воздействия высоких температур. Данные виды труб подвергаются армированию алюминиевой фольгой или стекловолокном. Благодаря этому полипропиленовые изделия выдерживают нагрев до 70-90°C.

…Важно! В качестве теплоносителя при газовом отоплении выступает антифриз или вода. Выбирая радиатор, в магазинах можно встретить изделия из чугуна, стали или биметаллические (смеси стали и алюминия)

Наилучшими показателями обладают именно последние, поэтому потребители чаще останавливают свой выбор на таких батареях. В данном случае важно правильно рассчитать, сколько элементов понадобится для обогрева каждого помещения.

Рекомендации по обслуживанию системы

Сервисное обслуживание котлов

При условии грамотного обустройства, в особенности в случае установки современного электрического котла, автономная отопительная система не будет требовать к себе практически никакого внимания. От владельца будет требоваться лишь 1-2 раза в полгода доливать в систему теплоноситель.

При желании и упомянутое мероприятие можно исключить, объединив расходный и расширительный баки в единую систему. Однако это можно сделать лишь при условии правильного обустройства автономного отопления.

Обслуживание газовых котлов

Помимо этого, ежегодно, до начала отопительного сезона и после его завершения систему нужно обязательно проверять. Регулярные проверки позволяют своевременно выявить разного рода неисправности и ошибки, допущенные в процессе монтажа основных элементов отопительной системы.

Следуйте полученным рекомендациям, и автономный обогрев вашего дома будет исправно служить долгие годы.

Удачной работы!

Отапливаем загородный дом природным газом

Природный газ среди прочих видов топлива является лидером. При наличии современного эффективного котла хорошо утеплённый дом отапливается с минимальными затратами. Конечно, есть более дешёвые источники энергии, но они не автономны: твёрдое топливо нужно постоянно закладывать, электричество могут отключить, газ в баллонах и вовсе периодически заканчивается.

Особенности использования газовых котлов

При выборе котла нужно исходить из площади дома и гидравлического расчёта. Настенный конвекционный котёл справляется с отоплением трёхсотметрового дома. Можно установить конденсационное оборудование. Оно подходит для домов площадью до 400 м2. Такие котлы используют не только энергию топлива, но и парового конденсата. Их энергоэффективность значительно выше. Если вдруг производительности оборудования недостаточно, можно воспользоваться функцией «подключения в каскад».

Несколько лет назад стоимость котла для отопления была очень высока. Но теперь, когда это оборудование стало вполне доступным, использовать природный газ для обогрева дома и организации горячего водоснабжения выгоднее, чем любые другие виды топлива

Горячее водоснабжение может обеспечиваться электрическим бойлером, но если отопление частного дома основано на использовании природного газа, экономичнее использовать его для подогрева воды. Для этого нужно приобрести либо двухконтурный газовый котёл, либо дополнить имеющийся баком. Можно подобрать объём, исходя из бытовых нужд. Бойлерные колонки сохраняют запас воды нужной температуры. Проточный газовый котёл нагревает воду в момент подачи. После открытия крана сначала спустится холодная вода, и только потом пойдёт горячая.

Схема устройства такой системы

Схема системы газового отопления частного дома включает в себя источник тепла, от которого теплоноситель сначала расходится через коллектор по трубам к радиаторам, а затем, остывая, возвращается в котёл. Жидкость находится под давлением. Циркуляция в этом случае принудительная. Дополнительно могут устанавливаться воздухоотводчики, запорные краны, датчики протока и температуры, термоголовки. Регулировать температуру помогает автоматика.

Система может разрабатываться и под естественную циркуляцию, тогда в схему включается расширительный бак в самой высокой точке дома. Здесь можно сэкономить на датчиках температуры, воздухотводчиках и дорогостоящих насосах.

Разводка отопления может быть лучевой или тройниковой. Первая дороже за счёт большего метража трубопровода, но эффективнее и мобильнее, её проще ремонтировать во время отопительного сезона. Вторая дешевле за счёт меньшего количества труб, но она не даёт таких широких возможностей для регулирования температуры в отдельных помещениях, как лучевая разводка.

Количество радиаторов в системе определяется на основании теплового и гидравлического расчётов. Это самый правильный вариант и с технической, и с экономической точки зрения.

Отопительное оборудование на природном газу нуждается в минимальном сервисном обслуживании, которое, кстати, можно осуществлять своими силами. Топливо сгорает, не образуя твёрдого остатка. Чтобы не устанавливать дымоход, можно приобрести котёл с закрытой системой сгорания.

Если к окончанию строительства дома газовой магистрали ещё не будет, можно приобрести котёл на двух видах топлива. После газификации переход на экономичный и эффективный природный газ не потребует существенных материальных затрат. Максимум нужно будет вызвать специалиста из сервисной компании.

Газовые котлы для автономного отопления частного дома

Основой современной системы автономного отопления является теплогенератор, по старинке называемый котлом. К нему подключается различное отопительное оборудование: радиаторы, тёплые полы, теплообменники бассейна и т.п.

Современные газовые котлы базируются на микропроцессорах, рассчитывающих и регулирующих оптимальные параметры сгорания топливной смеси. Они экономичны, безопасны и надежны.

Современные газовые котлы делятся на три вида: атмосферные (использующие естественную тягу), вентиляторные и конденсационные.

Атмосферные котлыВентиляторные котлыКонденсационные котлы
КПД котла80-90%90-97%103-110%
КПД системы автономного отопления50-60%80-90%95-105%
Температура выхлопных газов110°55°30°
Тип котлаОдноконтурныйДвухконтурныйОдноконтурный или двухконтурный
Стоимость70-200 тыс. руб17-50 тыс. руб50-100 тыс. руб
Достоинства
  • Высокий КПД
  • Безопасность
  • Не нужна вертикальная труба над крышей для отвода продуктов сгорания, достаточно короткой выхлопной трубы через стену.
  • Можно устанавливать в любом помещении
  • Экономия топлива
  • Высокий КПД
  • Безопасность
  • Не нужна вертикальная труба над крышей для отвода продуктов сгорания, достаточно короткой выхлопной трубы через стену.
  • Можно устанавливать в любом помещении
Недостатки
  • Низкий КПД
  • Зависимость от тяги в трубе
  • Большой вес
  • Может располагаться только в отдельной котельной

*) КПД котлов рассчитывается по правилам теплотехники, то есть без учета температуры конденсации пара в выхлопных газах, поэтому для конденсационных котлов он может составлять более 100%.

Проверка и настройка системы

После того, как все отопительное оборудование было подключено, нужно убедиться в правильности выполненных работ. Для этого система заливается охлаждающей жидкостью, после чего необходимо следить за ней и проверять на герметичность.

Затем котел запускается. Наконец, нагрев жидкости позволит убедиться в правильности сборки схемы и отсутствии нарушений.

Если была допущена ошибка и где-то обнаружилась утечка, для этого необходимо:

  • слить охлаждающую жидкость;
  • исправить дефект;
  • проверить снова.

Завершающий этап – заделка паза, куда были уложены трубы. Если монтаж производился на пол, стяжка – лучшее решение. В том случае, если трубопровод устанавливается на стену, применяется шпаклевка или штукатурка. После этого можно проводить отделочные работы.

Гидравлический расчет двухтрубной системы отопления

Цель гидравлического расчёта – уже на этапе проектирования определить минимально необходимый диаметр труб и выбрать (при необходимости) циркуляционный насос достаточной мощности.

Общая последовательность сводится к следующим шагам:

  1. Расчёт необходимой мощности радиаторов и построение общей схемы теплового баланса.
  2. Определение расхода теплоносителя в каждом плече схемы.
  3. Расчёт диаметра трубопроводов.
  4. Выбор необходимой производительности насоса.

Для большей части мастеров, желающих самостоятельно оборудовать систему отопления небольшого дома можно ограничиться приблизительным расчётом и заложить 10-15% запаса по мощности батарей, котла, диаметру труб и производительности насоса.

Определение минимально необходимой мощности

Для точного расчёта тепловой мощности радиаторов (а, соответственно, и котла)можно воспользоваться калькулятором.

Дома из стандартных строительных материалов и с качественным утеплении потребуют 1,5-2 кВт тепловой мощности радиаторов на 10 м2 площади в северных регионах, 1-1,5 – в средней полосе и 0,6-1 кВт – в южных регионах.

Расчёт делают для каждой комнаты, а потом складывают все показатели. Данные наносят на единую схему для дальнейших расчётов.

Расход теплоносителя

Количество необходимого в единицу времени теплоносителя рассчитывают для каждого плеча схемы.

Для этого используют формулу: G=860*q/ΔТ, где

  • G — расход теплоносителя кг/ч;
  • q — тепловая мощность радиаторов в рассчитываемом участке (кВт);
  • ΔТ — разность температуры теплоносителя на входе и выходе радиатора, обычно принимают 20 оС.

Для дальнейших расчётов результат переводят в данные для воды при температуре 60оС (наиболее частый параметр в индивидуальных домах).

Используют формулу: GV = G /3600ρ, где

  • GV — расход воды, измеренный в л/сек;
  • ρ — плотность воды при 60оС.

Результат: 129/3600*0,983=0,035 л/сек.

Далее необходимо получившееся значение найти в таблицах гидравлического расчёта труб, их можно найти на сайтах производителей труб.

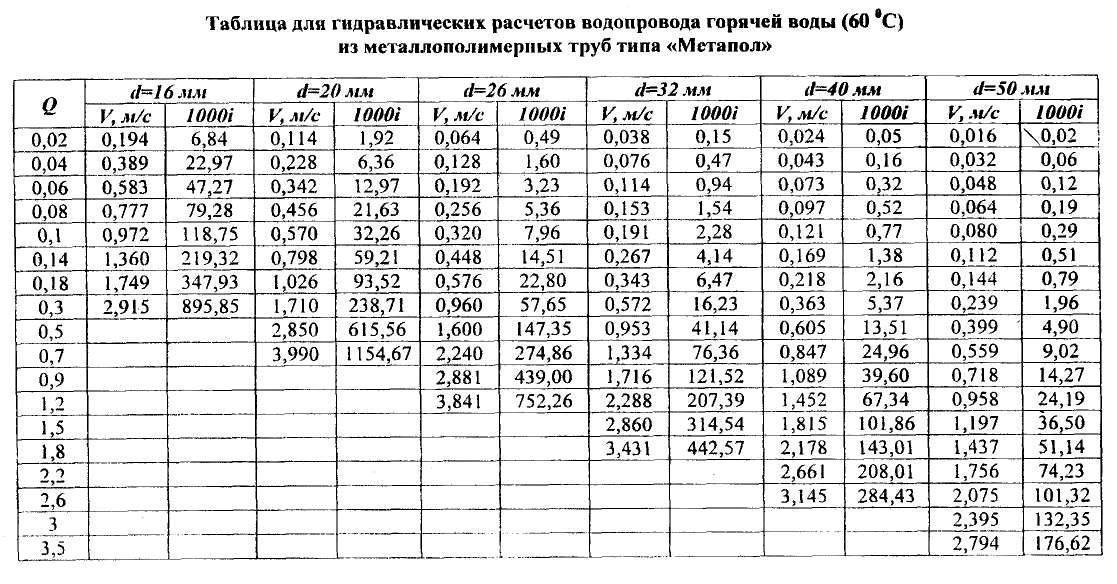

Пример такой таблицы.

Для нашего примера достаточно будет трубы с внутренним диаметром не менее 16 мм.

Расчёты проводят отдельно для каждого контура и отображают на схеме. Складывая расход по участкам, получают общий показатель, который учитывают при выборе труб стояков и циркуляционного насоса.

Принцип работы автономной отопительной системы

Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.

Бытовые газовые котлы отопления

Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.

При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.

Принципиальная схема пиролизного котла

От типа применяемого топлива зависят основные эксплуатационные и технические свойства нагревательного котла. Именно они оказывают прямое влияние на долговечность, надежность и производительность устройства. Этими же свойствами определяется легкость управления отопительной системы и удобство ее эксплуатации.

Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.

Комбинированные котлы отопления

Системы отопления для частных домов

Системы отопления частных домов состоят из:

  • Отопительного агрегата (котел);
  • Расширительного бака;
  • Системы автоматизации;
  • Отопительных приборов (радиаторы, конвекторы, регистры);
  • Группа безопасности.

Системы отопления в частный дом могут быть закрытые и открытые.

Преимущество закрытых систем в том, что нет необходимости устанавливать расширительный бак, который служит емкостью для компенсации расширения теплоносителя при нагревании и удаления воздуха из системы.

Закрытые системы, как правило, используются с принудительной циркуляцией.

Чтобы компенсировать расширение теплоносителя, используется мембранный бак. Воздух из закрытой системы удаляется посредством использования автоматических воздухоотводчиков.

Т.к. расширительный бак не устанавливается, то нет и контакта теплоносителя с кислородом. Это положительно влияет на срок службы теплогенерирующей установки и отопительных приборов.

К тому же такие системы не нуждаются в постоянном контроле уровня воды; нет нужды добавлять в систему теплоноситель. Закрытые системы позволяют держать одинаковое давление во всех точках системы. Это позволяет избавиться или хотя бы частично уменьшить количество воздушных пробок.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Водяная система отопления дома

Самым популярным видом обогрева помещений является водяное отопление. Оно базируется на использовании теплофизических свойств жидких теплоносителей, прежде всего воды. В домах с периодическим присутствием жильцов (например, дачах) в системах могут использоваться различные виды незамерзающих жидкостей – антифризов. Они предохраняют систему от замерзания и последующего разрушения оборудования, коммуникаций в результате размораживания.

Водяные системы в своем составе имеют следующие компоненты:

  1. Котел;
  2. Приборы отопления;
  3. Трубопроводы;
  4. Запорная и регулирующая арматура.

Котел – главный элемент комплекса отопления, он вырабатывает тепло, которое передается по трубопроводам к устройствам теплоотдачи – радиаторам, конвекторам, регистрам и так далее.

Модель котла зависит от типа потребляемого топлива – природного газа, электроэнергии, твердого или жидкого топлива.

Иногда в качестве теплогенераторов выступают печи – к некоторым видам этих устройств сооружаются системы циркуляции теплоносителя, баки приготовления горячей воды.

По виду циркуляции водяные системы делят на 2 вида:

  1. Естественная (гравитационная) циркуляция, открытая схема;
  2. Принудительная циркуляция, закрытая схема.

Движение теплоносителя в отоплении, построенном по открытой схеме, осуществляется за счет разницы плотностей (и соответственно – веса) холодного и горячего теплоносителя. Система сооружается из трубопроводов диаметром не менее 32 – 40 мм, пригодна для отопления площади не более 50 – 70 м2. Гравитационная схема является энергонезависимой.

В более крупных частных домах отопительные комплексы сооружаются по закрытой схеме, движение теплоносителя производится с помощью насоса.

В качестве приборов отопления устанавливаются радиаторы из следующих материалов:

  1. Алюминий;
  2. Биметаллический сплав;
  3. Сталь;
  4. Чугун.

Кроме радиаторов используются конвекторы, регистры отопления различных модификаций.

Для монтажа разводки применяются различные трубопроводные системы из следующих материалов:

  1. Полимеры – сшитый полиэтилен, полипропилен, металлопластик;
  2. Сталь углеродистая или нержавеющая;
  3. Медь.

Автономные системы отопления функционируют с рабочим давлением 1,5 – 2,0 кгс/см2 (не более 3,0 кгс/см2) и максимальной температурой в пределах 70 – 75С, теплоноситель имеет практически постоянный химический состав. Эти условия разрешают применение всех указанных материалов изготовления отопительных приборов и труб, увеличивают продолжительность их безаварийной работы.

Кроме радиаторных конфигураций системы отопления часто сооружаются водяные теплые полы и несколько реже – водяные теплые стены. Эти разновидности водяных систем возможны при закрытой схеме циркуляции, обладают повышенной степенью комфорта.

Существует также особая конфигурация водяного отопления – паровая система. Она имеет сложное устройство, не разрешена в жилых помещениях из-за высокой температуры пара. В частных домах сооружается очень редко и только по инициативе владельца.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

Схема типичной двухтрубной системы отопления в частном доме.

Признаки классификации:

  1. Организация движения теплоносителя – самотёчная и принудительная.
  2. Конструкция – открытая или закрытая, горизонтальная или вертикальная.
  3. Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.

Топливо для котлов

Данная характеристика также важна при выборе варианта отопления коттеджа. При расчете затрат на оплату потребленного топлива стоит учитывать тот факт, что разные энергоносители отдают тепло по-разному. Приходим к заключению, что цена зависит от количества израсходованного топлива.

Есть котлы, работающие на газу, углях и дровах. Солярка – нераспространенное средство для отопления коттеджа. Вы можете установить газовый котел как основной источник тепла и как дополнение к водяной системе отопления.

Ночь – важная часть суток, поскольку в это время идет максимальный обогрев помещения. Днем вы можете уменьшать температуру воздуха, пока отсутствуете в помещении. Применяют твердотопливные котлы в тех районах, которые удалены от газопроводов. Известно, что твердотопливные котлы работают и на пеллетах.

Твердотопливный котел работающий на пеллетах

Газовая схема отопления коттеджа – самая экономически выгодная. Стоимость газа невысокая, поэтому в месяц набегает незначительная оплата. Можно комбинировать отопление на газу и на электричестве. Если ваш загородный дом расположен в месте, где нет газопровода, лучше отдать предпочтение системе отопления газ + электричество.

Заметьте, в домах радиаторы размещены под окнами. Такое размещение позволяет быстро и равномерно прогревать помещение и не дает возможности проникнуть холодному воздуху от окон. Однако радиаторы не очень хорошо переносят воздействие теплоносителя. Принцип работы такой системы отопления таков, что прогретый воздух поднимается от пола к потолку и пока отдает тепло, со временем опускаясь на пол. Циркуляция происходит естественно. Воздух отталкивается от стен, тем самым провоцируя круговорот. По полу воздух направляется к радиатору, и цикл начинается опять.

Радиаторы отопления как правило устанавливают под окном

Выбор системы автономного отопления

Иметь средства и желание сделать в своем доме автономное газовое отопление — половина дела. Придется еще потратить немало сил на получение соответствующего разрешения от контролирующих органов и инстанций. Именно на этом этапе придется выбирать, какого типа будет будущая система автономного отопления, какие будут поставлены задачи и требования к отопительному оборудованию.

Ответ на многие вопросы даст проект отопительной системы. Правильно подобранный к реальным условиям тип системы автономного отопления, точно и правильно сделанные соответствующие гидравлические и тепловые расчеты, обеспечат в дальнейшем благополучный монтаж оборудования.

На сегодняшний день наиболее распространены два типа домашнего отопления:

  • радиаторный;
  • водяной теплый пол.

Обе системы имеют, как свои плюсы, так и минусы. В первом варианте можно говорить о быстром и удобном монтаже. Прокладка труб, установка котла и подключение радиаторов занятие обычное и для профессионалов не представляет особой сложности.

Существенных минусов в подобной системе нет. Стоимость монтажа не высока, однако надо учитывать: каждый радиатор стоит немалые деньги, плюс стоимость котла и расходных материалов, которые потребуется для прокладки коммуникаций. Чем больше отапливаемая площадь, тем больше расходы.

В плане экономичности водяной теплый пол более выгоден. В процессе работы за счет нагреваемой поверхности пола идет равномерный обогрев всего внутреннего пространства помещения. К минусам следует отнести высокую стоимость оборудования и сложность монтажа.

К примеру: воздух на высоте 1,5 м. над уровнем пола прогревается до 20С, то на уровне пола воздух прогревается всего до 17-18С. Под самым потолком воздух еще теплее  24-25С. В результате увеличиваются тепловые потери через чердачное помещение и стеновые панели. Котел работает  в усиленном режиме, расход топлива увеличивается.

С водяным полом ситуация выглядит иначе. Температура необходимая для работы системы «теплый пол» ниже, чем температура необходимая для радиаторов. с максимальным КПД, причем расход топлива в данном случае минимальный.

Выбирая систему отопления для своего дома, не стоит забывать, что теплый пол имеет ограниченную теплоотдачу — всего 50-70 Вт на м2. В помещениях большой площади, с большим количеством окон и наружных стен будут иметь место значительные теплопотери.

На схеме показана традиционная для большинства домов частного сектора  двухтрубная система отопления.

Схема отопления двухэтажного дома

Что за этим стоит?

Однако не все так просто, как выглядит на первый взгляд. Технически замену стояков отопления провести достаточно просто. Вопрос в другом – имеете ли вы право это делать? И кто будет нести ответственность за последствия. А есть еще одна проблема – как замена стояка отопления в квартире (вашей) будет соотноситься с тем, что сделали соседи (сверху и снизу).

Во всяком случае, найти однозначное решение достаточно трудно. Все будет зависеть от конкретной управляющей компании (УК) и слесаря, а также вашей настойчивости и решительности противостоять наездам УК. Согласно действующим нормативным документам и положениям внутридомовое отопление, в состав которого включаются: стояки, обогревающие элементы, запорная и регулирующая аппаратура – относится к общедомовому имуществу.

Центральный стояк отопления в подвале многоэтажного дома

Поэтому его обслуживание, в том числе замена труб отопления в квартире, вами уже оплачено в составе ежемесячных платежей по статье «общедомовые расходы». Вот тут и возникает основное противоречие – сами вы не имеете права ничего делать, а УК ничего делать за свой счет не будет. Любая переделка, замена труб отопления встречается ими в штыки, и в лучшем случае вам будет предложено сделать это за свой счет.

Правда, тут существует один нюанс. Если на отводе от общедомового стояка есть запорный кран, то все, расположенное за ним – уже ваша собственность, если такого крана нет – то общедомовая, и ей распоряжается либо УК, либо общее собрание. Это достаточно сложный вопрос, и вам, возможно, понадобится прибегать к помощи юриста, если для вас, например, актуальна замена труб отопления на полипропилен.

Замена батарей отопления в квартире

Гораздо проще выполнять подобные работы в собственном доме. В таком случае нет описанных сложностей, и переделать отопление в частном доме вы можете в любой момент, если вы, конечно, являетесь собственником.

Пример замены части стояка

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
