Электрический тёплый пол своими руками: устройство, технология укладки и схемы подключения

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

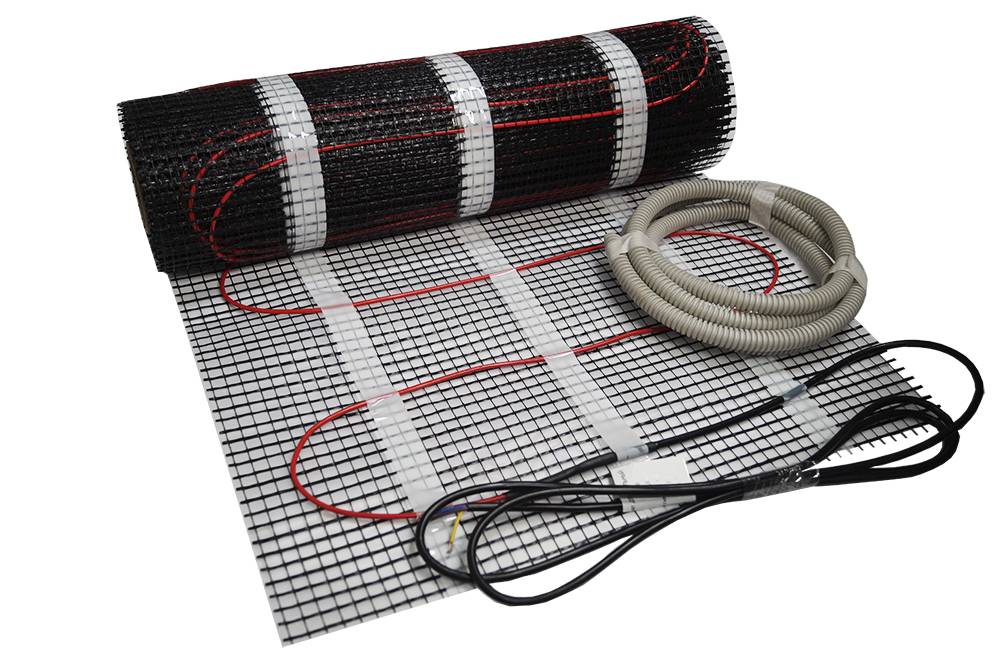

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

Последовательность монтажа термоматов.

Общая последовательность действий такова:

  • На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
  • На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Распространенные ошибки

Начинающие мастера, имеющие незначительный опыт в укладке полов, могут совершить множество ошибок. Однако некоторые распространенные огрехи могут быть свойственны даже профессионалу, если будут применяться некачественные комплектующие и элементы. Поэтому всегда нужно учитывать два фактора: не только квалификацию рабочего, но и качество приобретаемых стройматериалов.

Возможные осечки:

  1. Категорически запрещено отрезать кабель. Его необходимо приобретать строго подходящей длины. Любая попытка его укоротить приведет к неизбежной порче элемента.

  2. Нельзя стелить кабель или пленку на загрязненную поверхность. Для обеспыливания необходимо использовать специальный пылесос.

  3. Лучше не наступать на нагревательный кабель во время монтажа, особенно в обуви с твердой подошвой.

  4. Если какая-либо жидкость, клей или цемент попадут в гофрированную трубку с датчиком, он будет испорчен и не сможет измерить показания среды.

  5. Нельзя оставлять воздушные карманы в стяжке, особенно если они расположены недалеко от кабеля или вовсе контактируют с ним.

Если вы не уверены в своих силах, можно обратиться к профессионалу. Однако мы рекомендуем подробно изучить все материалы, приведенные в статье, и попытаться сделать самому хотя бы один участок пола в небольшой комнатке.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

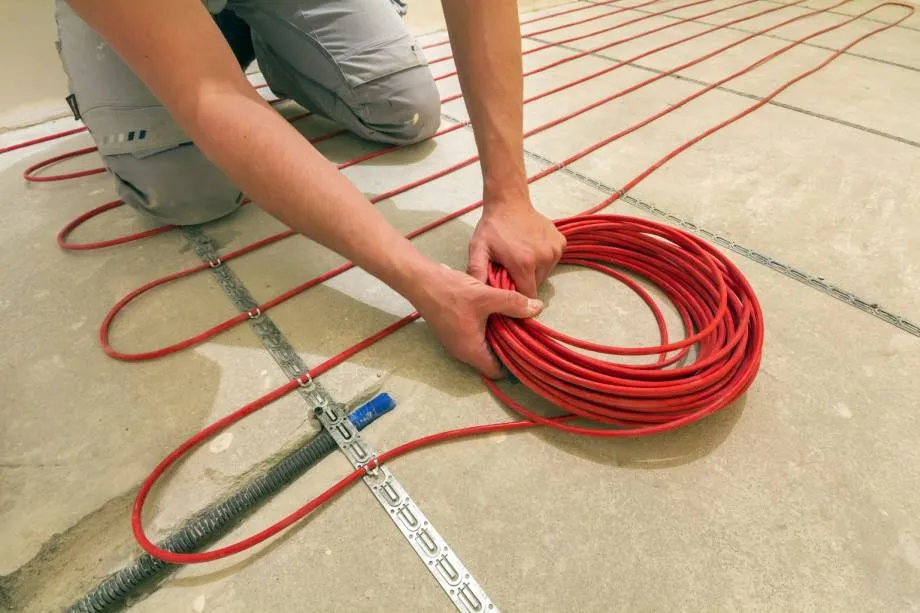

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

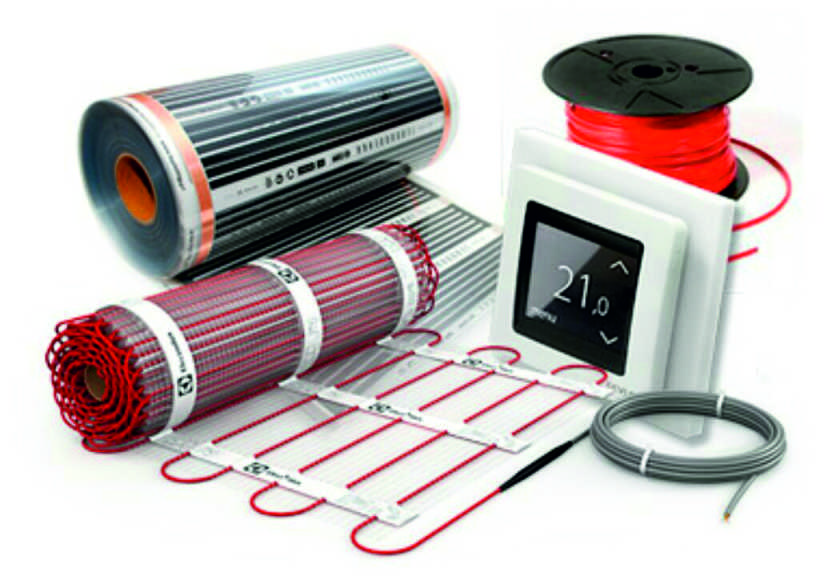

Виды электрических теплых полов

Многие люди задаются вопросом, что собой представляет теплый пол, как его выбрать, смонтировать, правильно подключить?  Прежде чем ответить на эти вопросы, необходимо подробнее узнать, что из себя представляет теплый пол, а так же какие виды существуют.

Электрических теплый пол — это специальная интеллектуальная система, которая состоит из следующих элементов:

  • нагревательные элементы;
  • термодатчик;
  • терморегулятор к теплому полу (блок управления);
  • расходные материалы (электрические провода, муфта, гофро труба, электрические автоматы (узо) и др.).

При выборе системы электрического пола не следует торопиться, поскольку такая инженерная система стоит достаточно дорого и она приобретается с расчетом на длительное использование. В настоящее время выделяют следующие виды электрического теплого пола:

  1. Кабельный;
  2. Инфракрасный;
  3. Стержневой.

Наиболее популярными компаниями – производителями таких систем теплых полов являются: Devi, Nexans, Shtoller, Profi Therm,Теплолюкс, ARak и некоторые другие. У каждой из схем подключения есть свои преимущества и определенные недостатки. Следует более детально ознакомиться с каждой из систем, чтобы сделать осознанный выбор, учитывая свои интересы.

Кабельные полы

При такой схеме подключения теплого пола в качестве нагревательного элемента используется специальный нагревательный кабель (двух- или одножильного), имеющий специальную изоляцию и экранирование. Нагревательный элемент раскладывается по всему периметру помещения и заливается бетонной стяжкой, после чего осуществялется монтаж напольного покрытия помещения.

Такие теплые полы устанавливаются в помещениях, где обычно потом не планируется ремонт пола очень длительное время.

Из основных достоинств кабельного теплого пола стоит отметить:

  • выгодная стоимость;
  • относительная простота монтажа;
  • долгий срок службы;
  • влагостойкость;
  • универсальность использования.

Из недостатков кабельного теплого пола можно выделить низкую ремонтопригодность и инерционность (долгое время нагревания/остывания).

Инфракрасные системы

Инфракрасный пол наиболее популярен при выборе системы нагрева, поскольку в его основе — пленочные нагреватели с ИК-элементами. Они очень быстро и точно нагревают пол в помещении. Само подключение теплого пола достаточно простое — монтируется пленка, подключаются датчики, терморегулятор и электрические провода.

Инфракрасные системы имеют ряд преимуществ, по отношению к другим видам теплых полов, из которых можно выделить:

  • простота монтажа (укладка под напольным покрытием);
  • малая инерционность;
  • высокая энергоэффективность;
  • хорошая ремонтопригодность;
  • долгий срок службы.

Инфракрасные системы имеют только один существенный недостаток — они не предназначены к применению в помещениях с повышенной влажностью. Так же стоит отметить, что они дороже кабельных систем, но за счет более высокой энергоэффективности, этот недостаток быстро окупается в процессе эксплуатации.

Стержневой теплый пол

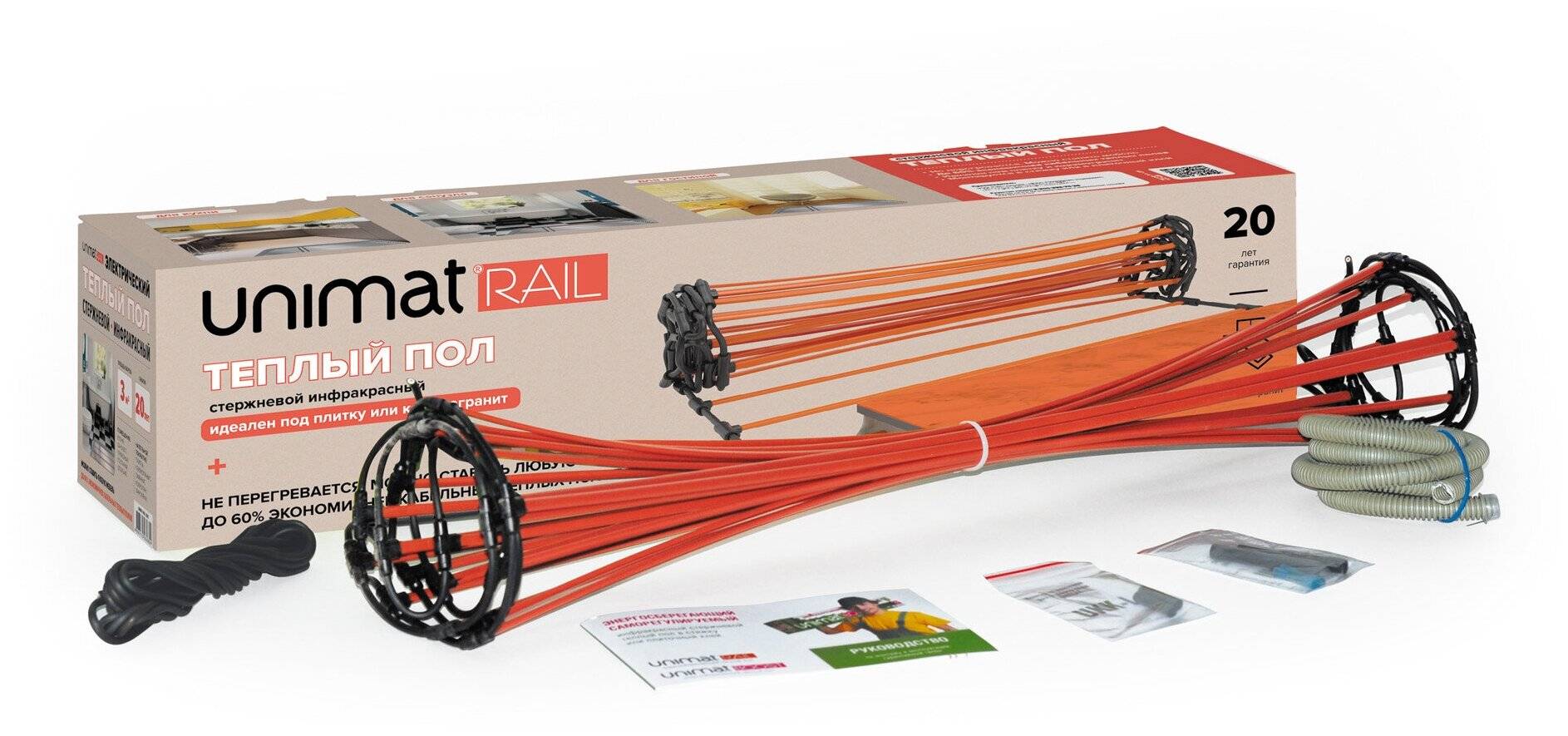

Данный тип подогреваемого пола используется намного реже, чем другие его разновидности. В данном случае, в качестве нагревательного элемента, у этого типа электрического теплого пола, используются карбоново-углеродные трубки (стержни), которые располагаются параллельно друг другу по всему периметру помещения. Он стоит достаточно дорого, но и обладает рядом преимуществ, например:

  • очень высокий кпд;
  • малая инертность;
  • долговечность;
  • можно использовать в любых помещениях.

К недостаткам, которые имеет этот тип теплого электрического пола, обычно относят — высокую стоимость комплекта стержневого теплого пола и монтажа,обусловленную сложностью монтажа (усложненная схема электрической обвязки).

К выбору подходящего типа разновидности электрического пола для определенного помещения необходимо отнестись предельно ответственно. Кроме того, стоит заранее узнать о том, как подключить теплый пол к терморегулятору, чтобы с ним не возникало проблем в процессе эксплуатации.

Условия для укладки теплого пола

Независимо от того, какой вид электрических полов был выбран, существуют определенные условия, которые следует соблюдать, чтобы в дальнейшем такое оснащение дома только радовало:

  • Площадь покрытия обогревающей системой должна составлять не менее 70% от площади пола. В таком случае работа ее будет эффективной;
  • Перед укладкой системы сразу следует определить места расположения мебели и большой бытовой техники, для того, чтобы исключить возможность повреждения проводов системы;
  • Произвести расчет мощности электроэнергии, которую будет потреблять система и выяснить, выдержит ли проводка дома такую нагрузку.

Если эти условия соблюдаются, то можно приступать к следующему этапу работ.

Вначале нужно определиться, какой из видов теплых полов будет самым оптимальным.

Так, кабельный теплый пол имеет самую сложную технологию укладки, требует тщательных подготовительных работ, обязательно потребуется дополнительная стяжка. Но этот вид является самым экономичным по расходу электроэнергии.

Термоматы же монтируются проще всего, подготовительные работы для их укладки минимальны, но и потребляют они энергии больше всего.

Инфракрасный вид теплых полов имеет среднюю по подготовительным работам сложность, укладка их не особо сложная. Потребление электроэнергии у них выше, чем кабельных, но меньше термоматов.

Подготовительные работы: важность чертежа и расчетов

Если вы собираетесь сделать водяной теплый пол своими руками, схеме, расчету и монтажу следует уделить одинаковое внимание. Грамотный расчет системы обеспечит качественный обогрев жилья

Если нет возможности доверить его специалистам, параметры можно рассчитать самостоятельно. В сети предлагаются бесплатные программы расчета и онлайн-калькуляторы; они помогут не сделать ошибку.

Монтаж ТВП следует начинать с создания проекта и расчетов его параметров. Только на его основе вы сможете правильно определить, сколько и каких материалов вам потребуется. Расчеты коснутся таких показателей:

  • Температура поверхности. В жилых помещениях она колеблется в диапазоне 21-27°C.
  • Выбор труб. Для монтажа используют бесшовные трубы, полипропиленовые или металлопластиковые.
  • Диаметр труб. Основными типоразмерами являются 16*2 и 20*2 мм (еще есть промежуточный диаметр, 17*2 мм).

В приоритете бесшовные трубы диаметром 16-20 см

  • Длина контуров (петель). Идеально, если у них будет одинаковая длина, тогда в системе не будет проблем с балансировкой. Максимальная длина контура зависит от диаметра труб. Например, для 16 мм длина не превышает 70-90 м. Для 20 мм она возрастает до 120 м.
  • Шаг укладки. Важнейший показатель, находится в пределах 100-600 мм. Шаг зависит от назначения помещения, длины контура, расчетной тепловой нагрузки на единицу площади.
  • Расход материалов: количество бетона для стяжки, площадь подложки для гидро- и теплоизоляционных работ.

Инфракрасная плёнка

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

Плёнки инфракрасного типа выпускаются двух видов:

  • сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
  • полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

Инфракрасная отопительная пленка — Инфракрасные обогреватели

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Распространенные ошибки

Самой первой ошибкой можно считать установку электрического пола под тяжелой массивной гарнитурой. Под тяжестью материалов происходит недостаточное охлаждение напольного покрытия, которое приводит перегреву и поломке нагревательных элементов.

Искривление и сгибание кабеля приводит к поломке всей системы обогрева. Если использован способ пленочного обогрева, выход из строя системы может произойти из-за повреждения греющей пленки.

Неправильное контролирование сопротивления изоляции в период монтажа – также распространенная ошибка новичков. Значение не должно расходиться от заявленного производителя больше, чем на 10 процентов. В противном случае вас ждут неисправности ЭТП.

Монтаж инфракрасной пленки требует изолирование токоведущих частей пленки. При несоблюдении этого правила будет постоянно происходить утечка тока и отключение питания системы. Кабель, установленный в нагревательном мате, резать запрещено. Необходимо правильно вымерить площадь для обогрева и лучше оставить часть комнаты не закрытой обогревателем.

Требования безопасности к эксплуатации

Для того, чтобы теплый пол служил безотказно длительное время, необходимо придерживаться определенных правил его использования. К примеру, такую систему не стоит включать в работу в помещениях, где длительное время была отрицательная температура. Стоит понимать, что это не основная система нагрева, а дополнительная. Напольные покрытия, где используется такая система — должны быть всегда чистыми, сухими и без каких-либо механических повреждений. Кроме того, при эксплуатации такой системы стоит придерживаться стандартных правил электробезопасности. Ремонт ее должен осуществлять только высококвалифицированный специалист, поскольку несанкционированное вмешательство может привести к более серьезным проблемам.

Для безопасного использования системы теплого пола необходимо позаботиться заранее о том, чтобы она была подключена по отдельной линии электропитания (кабелем с сечением в 1,5-2,5 мм²) до счетчика через специальный защитный автомат (узо). При первом подключении такую интеллектуальную систему следует нагревать постепенно, чтобы не возникли проблемы с ней и с напольным покрытием (механические повреждения). Настройку терморегулятора надо делать постепенно, вводя команды, дождавшись завершения исполнения предыдущих. Включение/выключение системы нельзя осуществлять чаще чем раз минуту. Запускать первый раз систему теплого пола можно только через 3 недели после монтирования стяжки.

Система теплого электрического пола — отличный выбор для тех, кто любит комфорт и ют. Бережное отношение к такой системе — это залог ее безотказной и длительной работы!

Укладываем теплоизоляцию; закрепляем монтажную ленту

Теплоизоляция необходима, для того чтобы система не грела бетонное перекрытие и чтобы созданное тепло поднималось только вверх. Благодаря ей можно уменьшить потери тепла на 30 процентов. Конечно, вместе с этим меньшей становится стоимость отопления.

Изоляция тепла должна быть как на полу, так и на стенах. В первом случае владельцы выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты или пробковый агломерат.

Плиты изоляционного материала

Любой из этих материалов должен иметь высокую плотность (не менее 35 кг/м³), а также надлежащую толщину.

Первое свойство является необходимым, для того чтобы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. Второе — для обеспечения правильной теплоизоляции.
Система греет нормально тогда, когда толщина утеплителя превышает 20 мм. Теплый электрический пол должен иметь теплоизоляционный материал с такой толщиной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то минимальной толщиной является 30 мм.

На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый утеплитель. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превышать 100 мм.

Устройство вертикальной изоляции предусматривает размещение вдоль стен обычных полистирольных плит или демпферной ленты.

Демпферной ленты

Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая теплоизоляция не позволит теплу выходить через наружные стены, а также уменьшит стоимость отопления.

В тех случаях, когда нужно проводить монтаж электрического пола в помещениях с высоким уровнем влажности, сверху теплоизоляции размещают слой гидроизоляционного материала.

Дальнейшие монтажные действия могут происходить двумя способами:

Он не является хорошим, однако, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предусматривает размещение металлической сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы демонстрирует видео.

Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, поскольку тепло отражается вверх. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Кроме этого, стыки склеивают фольгированным скотчем. Такая хитрость не позволит фольге закручиваться во время укладки кабеля своими руками.

Следующий этап — закрепление монтажной ленты.

Закрепить монтажную ленту

Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее нужно прибить гвоздями или саморезами к еще недостаточно прочной стяжке. Устройство этой ленты предполагает наличие большого количества специальных скоб. Как правило, их разделяет 25-миллиметровое расстояние. Особенности использования этих скоб можно узнать благодаря видео.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

  • Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
  • Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

    На ней показаны следующие элементы цепи:

  • Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
  • Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
  • Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
  • Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
  • Привод электрический. Управляет клапанами всех нагревательных контуров.
  • Коллектор распределяет теплоноситель по контурам.
  • Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
  • Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

  • Циркуляционный насос.
  • Радиаторы отопления.
  • Котел.
  • Накопительный бак.
  • Управляющее устройство.
  • Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:

покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом

В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);

кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;

нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.

кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;

датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;

измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;

схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
