Диммер своими руками: устройство, принцип работы + инструктаж как сделать диммер самому

Конструктивные особенности

Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.

Какие факторы усложняют схему?

Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.

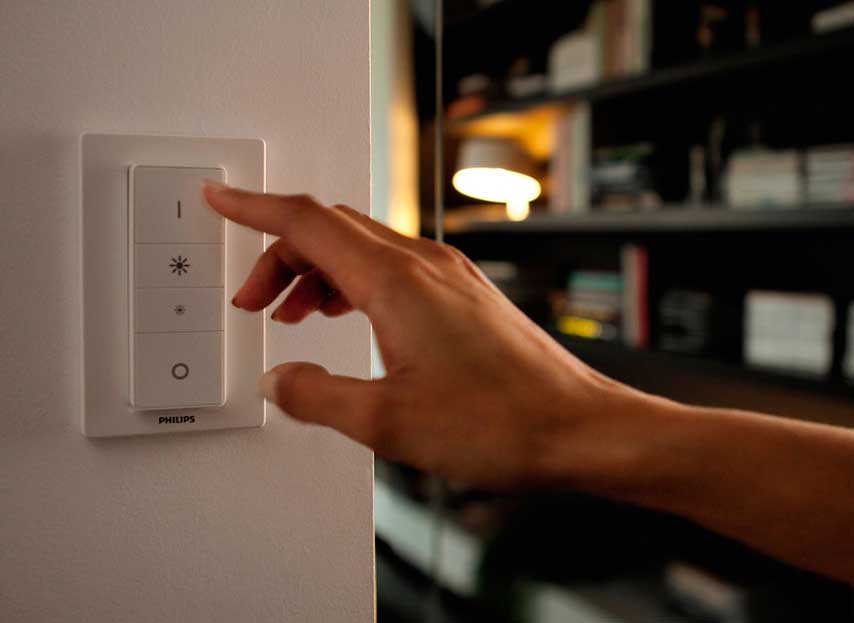

Способы управления прибором

Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.

Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.

При выборе дистанционной схемы управления обращают внимание на следующие особенности:

  1. Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
  2. Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
  3. В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.

Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.

Тип размещения

Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.

Применение

Благодаря простоте конструкции и функциональности, современные диммеры получили широкое распространение.

Основные направления:

  1. Создание разных режимов освещения в одном и / или нескольких помещениях.
  2. Уменьшение расходов на электричество, благодаря переводу освещения в дежурный режим.
  3. В электроинструмент для уменьшения и увеличения оборотов коллекторного электродвигателя.
  4. Зонирование комнаты на несколько условных областей.
  5. Подсветка предметов искусства, к примеру, скульптур или картин. Разная степень освещения позволяет привлечь больше внимания к экспонату.
  6. Создание иллюзии нахождения человека в квартире / доме, благодаря изменению уровня освещения.
  7. В электрообогревателях для регулирования их мощности.
  8. Изменение яркости для птиц / животных, имеющих особые требования к этому параметру.
  9. Обогрев птенцов сразу после появления на свет. В зависимости от степени яркости меняется и степень нагрева.
  10. Проведение домашних праздников, когда за столом требуется более яркое освещение, а в зоне танцев — приглушенный свет.
  11. Создание интимной обстановки в спальне.

Сфера применения диммеров огромна, и каждый может сам придумать новый вариант с учетом возможностей электронного устройства.

Светорегулятор оборудованы микроконтроллером и имеет широкий набор опций:

  • изменение уровня яркости;
  • автоматическое выключение;
  • создание эффекта присутствия людей, благодаря автоматическому включению / выключению;
  • режимы мигания / затемнения;
  • плавное включение / выключение освещения;
  • управление в дистанционном режиме по ИК-каналу, радиоканалу, акустическому шуму (к примеру, хлопок) и т. д.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схемеИллюстрацияЭлемент схемы, допустимые аналоги
VS1Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

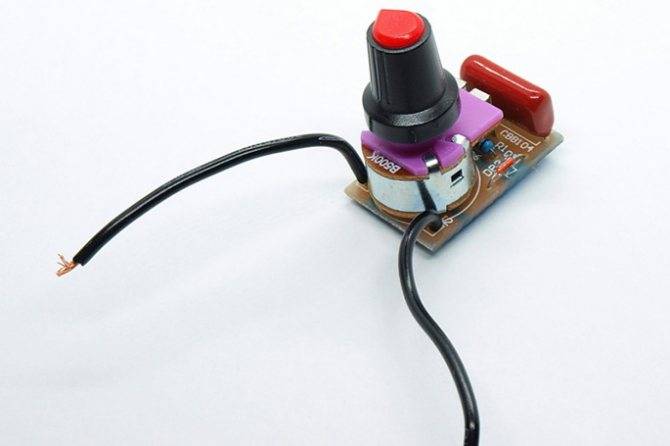

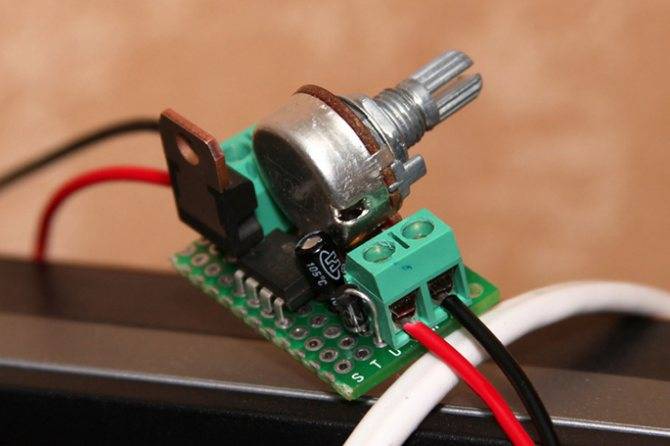

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

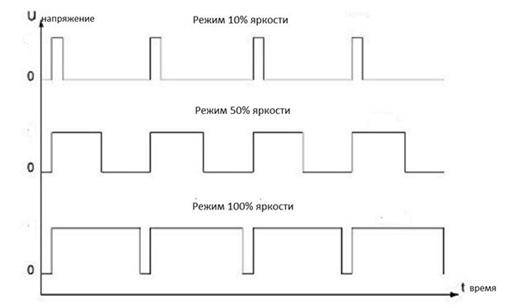

Принцип широтно-полюсной модуляции (ШИМ)

Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью.Скважность (S) – соотношение между длительностью импульсов и паузой между ними.S=T/T1, где Т – период импульсов, Т1 – период положительного фронта. В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз

В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.

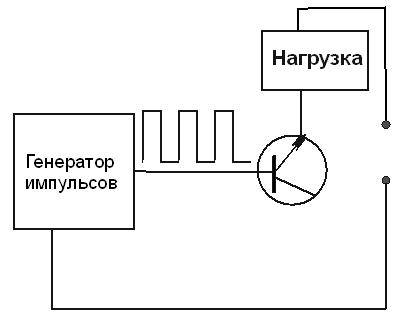

Ниже представлена принципиальная схема ШИМ-контроллера:

Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.

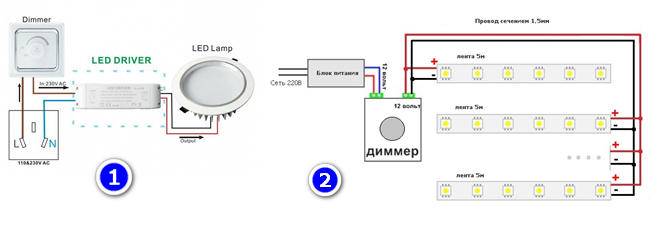

Подключение диммера в схему питания светодиодной лампы

Существует два варианта подключения:

  1. Схема подключения перед драйвером питания, когда диммируется переменное напряжение;

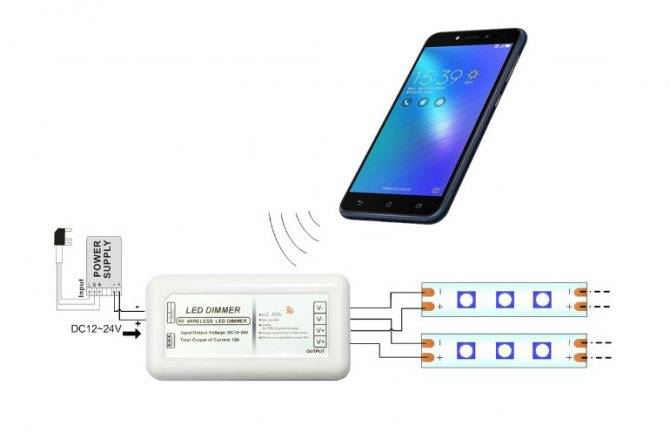

  2. Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

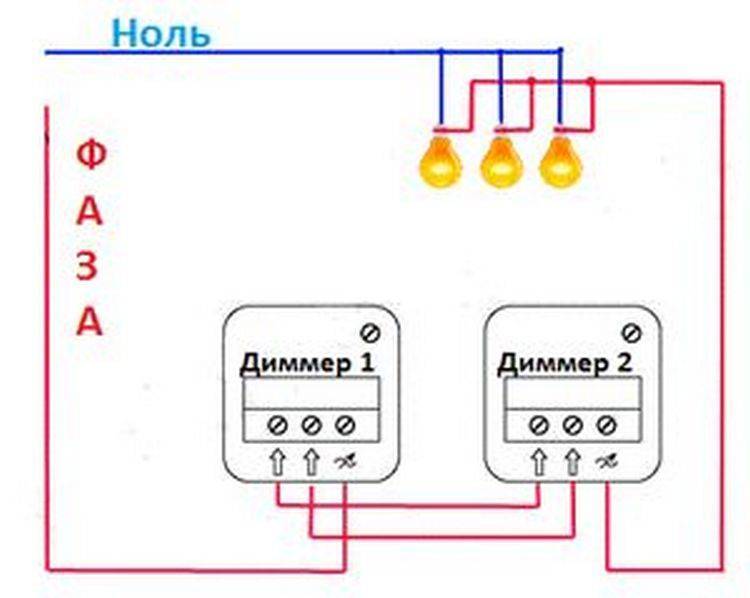

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

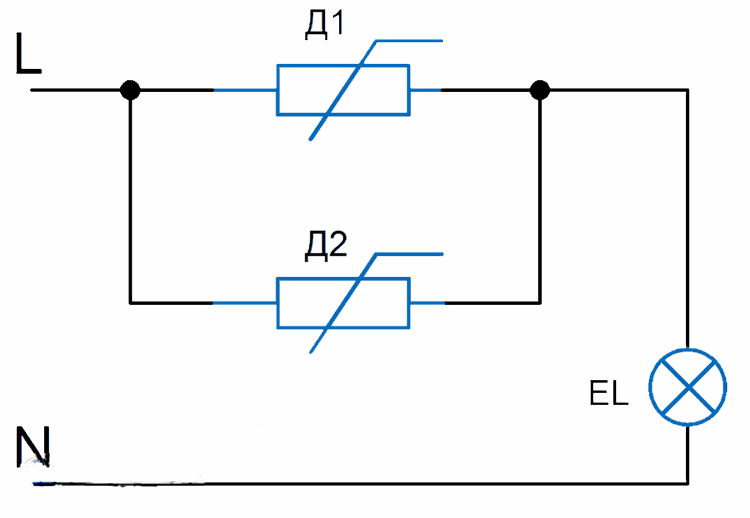

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

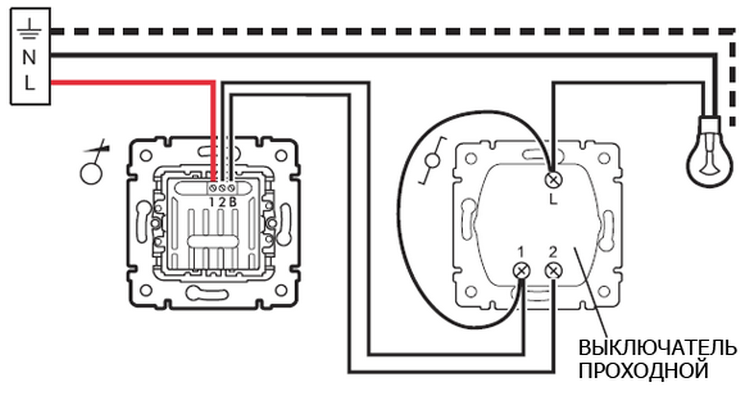

Схема подключения проходного выключателя с диммером:


Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Полезные советы и рекомендации

Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.

Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.

«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.

На симисторе

Такой диммер будет работать от напряжения сети 220В напрямую, схема отличается относительной простотой, поэтому собрать ее под силу даже начинающему радиолюбителю. Принцип регулирования напряжения в этом диммере заключается в отсекании определенного полупериода синусоиды, благодаря чему снижение электрического параметра приводит к реальной экономии электроэнергии.

Посмотрите на схему подключения, симистор – это электронный ключ, который управляется сигналами с динистора, включенного во времязадающую R — C цепочку.

Схема диммера на симисторе

Работа схемы заключается в следующем: после подключения фазы 220В к диммеру, на времязадающую цепочку C1 – R1 – R2 будет подано напряжение, так как динистор VS1 закрыт, ток протекает только через конденсатор и резисторы.

В зависимости от установленного поворотным резистором омического сопротивления будет зависеть и величина тока. От величины тока зависит и скорость заряда конденсатора  C1, при достижении нужной величины потенциала на котором произойдет открытие динистора.

Через цепь открывшегося динистора на симистор VS2 подается сигнал открытия, срабатывает ключ, пропускающий определенную часть полупериода к нагрузке. Ток удержания в симисторе не возникает, поэтому с разрядом конденсатора вся цепь переходит в исходное состояние вплоть до следующего полупериода, который откроет ключ и подаст на нагрузку потенциал.

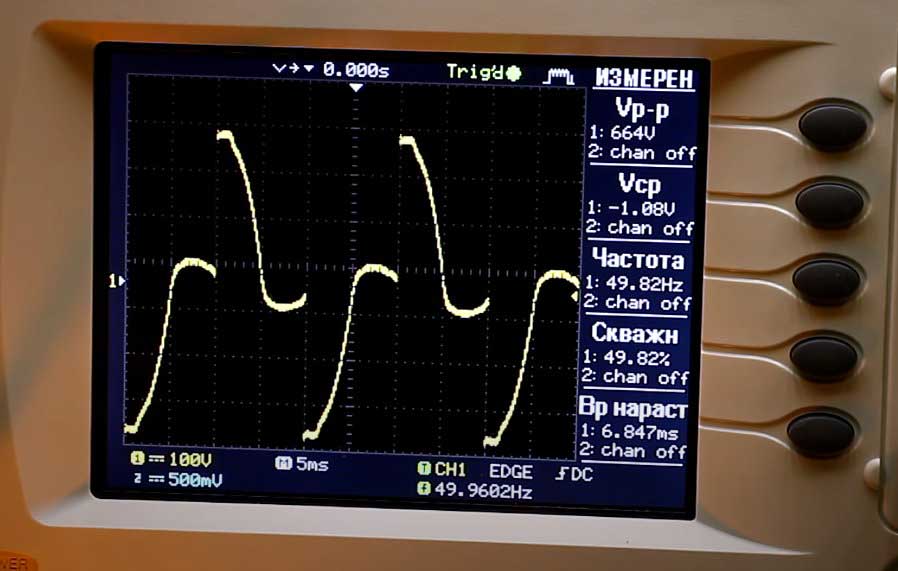

Изменение синусоиды

Как видите, такая схема диммера осуществляет регулировку яркости «обрезая» форму синусоиды до определенного импульса, уменьшая и величину напряжения, и его действующее значение. В виду нестабильного колебания кривой такую модель светорегулятора однозначно можно подключать к лампам накаливания, поскольку они не восприимчивы к форме напряжения. Что касается светодиодных и люминесцентных моделей, их нужно тестировать на уже готовом диммере.

Чтобы изготовить такой диммер для практического использования, лучше взять печатную плату. Так как при стационарной установке при регулировании напряжения вам понадобится жесткое крепление к конструкции. Ее можно как заказать, так и изготовить самостоятельно.

Процесс сборки состоит из следующих этапов:

Перенесите эскиз на фольгированную плату, в местах монтажа соответствующих деталей сделайте разметку. Дорожки наведите нитрокраской и протравите плату диммера в хлорном железе.

Протравите плату

В процессе травки плату нужно переворачивать, а после окончания, достаньте и полудите ее, промойте спиртом и просверлите отверстия для ножек.

Сделайте отверстия

Поместите ножки радиодеталей в просверленные отверстия под них.

Поместите ножки радиодеталей в отверстия

Если вы разметили монтажные площадки, придерживайтесь данной разметки.

Разогрейте паяльник  и нанесите слой олова с обратной стороны платы диммера.

Припаяйте ножки радиодеталей

Протестируйте собранную конструкцию на лампе накаливания, если она работает как надо, можете собирать диммер в корпус.

Опробуйте работоспособность на лампе накаливания

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Преимущества и недостатки

При рассмотрении диммеров необходимо понимать их слабые и сильные стороны.

Плюсы:

  1. Автоматическое включение / выключение.
  2. Возможность дистанционного управления голосом, хлопком, через радиоканал или ИК-канал, а также по Wi-Fi сети.
  3. Имитирование присутствия человека, что позволяет отпугнуть злоумышленников от дома / квартиры, когда хозяин находится в другом месте. Для этого задается определенная программа, которая в определенный момент включает / включает свет в разных помещениях.
  4. Плавное включение / выключение светильника, что позволяет исключить броски тока и снижает риск перегорания.
  5. Возможность кардинально изменить дизайн помещения и создать необходимую атмосферу.
  6. Увеличение срока службы источников света
  7. Экономия электричества на 10-15%.
  8. Экономия на покупке сложных светильников и люстр. Регулировка яркости происходит с помощью диммера без применения большого количества ламп.
  9. Возможность подключения к системе «умный дом» и настройка режимов по времени / команде.

Минусы:

  1. Узкая сфера применения и возможность использование светорегулятора для тех источников, которые он поддерживает.
  2. Высокая степень риска при работе с движущимися инструментами / механизмами. Появление стробоскопического эффекта может привести к искажению реальной картинки.
  3. Риск появления ЭМ помех, в том числе на радиочастотах.
  4. Низкая КПД при использовании вместе с лампами накаливания. Зачастую проще использовать менее мощные лампы накаливания, диммерные схемы или светорегуляторы для светодиодных ламп.
  5. Связь между регулированием напряжения на выходе и сопротивлением нагрузки имеет нелинейный характер.
  6. Мощность светорегулятора должна быть равна, а лучше на 20-50% больше общей нагрузки источников света.
  7. Невозможность применения диммеров с люминесцентными лампами и источниками света с дополнительными устройствами: драйвером, трансформатором, ЭПРА и т. д. Исключением являются модели, которые специально предназначены для использования со светорегуляторами. Некоторые компании уже занимаются разработкой таких устройств.
  8. Несинусоидальная форма напряжения на выходе, из-за чего нет возможности подключить понижающие трансформаторы.
  9. Для нормальной работы может потребоваться обновление проводки и проведение косметических ремонтных мероприятий.
  10. Чувствительность к температурным перепадам. Диммер боится как жары, так и холода.

Рекомендации по выбору

При покупке диммеров для светодиодных ламп, в том числе работающих в магнитоле / светильнике, нужно с умом подойти к выбору

При поиске подходящего варианта обратите внимание на следующие моменты

Тип ламп

Светорегуляторы способны работать с определенными видами лампочек, ведь универсальных устройств не существует.

Диммеры могут поддерживать лампы накаливания, галогенки, светодиодные устройства, LED-модули и другие источники света.

Рассмотрим тонкости выбора для разных видов ламп:

Накаливания. С поиском диммера для таких ламп меньше всего проблем. Диммеры для ламп накаливания имеют более простую конструкцию и легко подключаются.
Люминесцентные. Для таких лампочек диммеров почти нет из-за сложности реализации схемы. Здесь приходится использовать контроллер и пускорегулирующую схему, а это требует дополнительных затрат.
Энергосберегающие. При наличии ПРА (пускорегулирующие аппараты) изменение яркости происходит с помощью специального регулятора. Если его нет, с диммированием возникают трудности.
Галогенные. Для таких ламп продаются отдельные диммеры или устройства, которые одновременно можно использовать для ламп накаливания.
Светодиодные LED-лампы. Для лампочек на 220 В с поиском не возникает трудностей

При этом обратите внимание на этикетку и наличие надписи, свидетельствующей о возможности применения такого устройства.
LED-лампы на 12 вольт. Диммеры для светодиодных ламп такого типа требуют применения понижающего трансформатора и особого контроллера

Может потребоваться применение специальной панели управления.

Мощность

При выборе диммера по мощности необходимо подсчитать суммарную нагрузку. Если неправильно сделать вычисления, устройство может не заработать или выйдет из строя раньше срока.

Для расчета суммарной мощности лампочек сложите параметры, которые указаны на упаковке.

При выборе светорегулятора обязательно добавляйте 20-50% к расчетной мощности. К примеру, если полученный параметр 200 Вт, лучше брать диммер на 300 Вт.

Особенности исполнения

При выборе обратите внимание на тип диммера, ведь от этого зависит возможность его монтажа и сочетание с дизайном помещения. Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели

Как отмечалось, на рынке можно найти клавишные, поворотно-нажимные, сенсорные и другие модели.

Дополнительные советы

При покупке диммера в магазине обязательно проверьте его на исправность и возможность применения с указанным типом лампы.

Убедитесь, что все функции (в том числе запоминания уровня освещения), работают.

Также при выборе обратите внимание на производителя, срок службы, цвет и особенности управления. Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке

Проверьте комплектацию на факт наличия всех элементов для монтажа и инструкции на русском языке.

Диммеры — востребованные устройства, которые давно применяются для регулирования света в лампах накаливания и набирают популярности в других направлениях.

Сегодня с их помощью можно регулировать яркость света в магнитоле, в светильнике или лампочках разного типа на 12, 24 или 220 В.

Диммер в современном ремонте.Нужен или нет?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
