Условия эксплуатации приборов
Нельзя размещать рядом с водоемами светильники, не предназначенные для установки на участке с большой влажностью. Только плавающие фонари имеют высокую герметичность, позволяющую им контактировать с водой.
Работа светильников полностью зависит от попадания солнечных лучей на поверхность батареи, поэтому приборы необходимо регулярно протирать от пыли.
По завершении сезонных работ до наступления зимних холодов, фонари убирают в помещение, извлекают аккумулятор и оставляют до весны при комнатной температуре.
Грамотно подобранные осветительные приборы украшают фасады, дорожки и водоемы и придают садовому участку особое очарование и уют.
Разновидности садовых светильников
Садовые светильники, работающие от солнечных панелей, представлены широким ассортиментом моделей и конструкций.
Они классифицируются по различным параметрам и характеристикам;
- Материалы, применяемые в приборах. Чаще всего – это прочный пластик, металлы и их сплавы, дерево твердых пород. Каждое осветительное устройство монтируется на улице, поэтому для обработки материалов используются специальные средства. Металлы покрываются антикоррозийными составами, а дерево пропитывается веществами, предотвращающими рассыхание и гниение. Плафоны изготавливаются из различных видов стекол. Поверхности могут быть гладкими, максимально пропускающими свет или рефлекторными – наиболее эффективными при пасмурной погоде. Существуют более прочные закаленные стекла, защищающие от механических воздействий.
- Аккумуляторные батареи. Применяются для накопления электроэнергии, полученной из солнечного света. Никель-кадмиевые АКБ обладают мощностью до 700 мА/ч и обеспечивают работу ламп в течение 8-10 часов. Более современными и эффективными считаются никель-металлогидридные модели с высокими технико-экономическими показателями.
- Различные виды кремния, используемые в фотоэлементах. В основном используются монокристаллические и поликристаллические варианты. Первые стоят дороже, но они более эффективны и долговечны. Вторые элементы используются в дешевых моделях поскольку в процессе эксплуатации наступает быстрая потеря потенциала и снижение работоспособности. Они больше подходят для декоративной подсветки и применяются эпизодически в летнее время.
Пара дельных советов для разумного выбора
Попросить продавца-консультанта помочь вам с выбором «солнечного» светильника – это все равно что предложить морковку голодному ослику. Продавец вам, конечно, поможет, но с точки зрения своих премиальных за объем продаж. Так что лучше вооружиться очками для чтения и домашней заготовкой в виде шпаргалки и попытаться самому определиться с покупкой. На что нужно смотреть в первую очередь:
- на материал изготовления – пластиковые корпусы ничуть не хуже металлических, нет смысла переплачивать за сталь, да и модели из металла, как правило, крупнее, тяжелее и выглядят несколько громоздко;
- на маркировку степени защиты – под этим подразумевается разрушающее воздействие окружающей среды, которое помечается как IP в сочетании с двумя цифрами. Чем больше число, образуемое этими цифрами, тем лучше защищено изделие;
- на размер солнечной панели – чем больше ее площадь, тем больше энергии поглощает панель и тем интенсивнее будет ее отдача;
- на тип фотоэлемента – важный момент, поскольку выбирать придется между поликристаллическим камнем (самым дешевым элементом) и двумя видами кремния (мульти- и монокристаллическим). Если бюджет позволяет, отдайте предпочтение монокристаллическому кремнию – такой модуль и более надежен, и более устойчив к погодным катаклизмам средней полосы;
- на стекло плафона – самыми долговечными и качественными считаются модели, оснащенные закаленным стеклом. Стоят они дороже, но зато свечение дают безупречно ровное и яркое. Если нужен свет мягкий и рассеянный, лучше остановиться на светильниках с плафонами из структурированного стекла.
***
Мы сознательно не упоминаем такой параметр, как стоимость – это дело, как говорится интимное. Выбор есть, а как его правильно сделать, вы уже знаете. И наверняка знаете, что комфорт стоит денег. Как и мода, и статус, и мнение окружающих. Ну а использование таких красивых и современных источников света – это безусловно популярный тренд, триумфально завоевывающий все больше сердец искушенных потребителей.
голоса
Рейтинг статьи
Набор комплектующих элементов для фонаря на солнечной батарее
Прежде чем приступать к покупке деталей, нужно определиться, сколько светильников будет установлено и в каких местах. Какова будет их мощность. Определившись с этим, можно начать подбирать комплектующие элементы для светильников.
Естественно, для фонаря на солнечных батареях в первую очередь нужно приобрести солнечные модули. В продаже имеются гелиевые преобразователи различных модификаций, качества и эффективности. Если учесть, что основное назначение этих преобразователей состоит только в том, чтобы за световой день зарядить аккумулятор, то вполне достаточно приобрести в розницу некоторое количество солнечных модулей, из которых при необходимости можно собрать достаточно мощную батарею.
Для этих целей вполне подходит солнечная батарея на базе поликристаллического кремния 5.5 В, 90 мА, имеющая размеры 65х65х3 мм. Эта батарея ламинирована силиконом, благодаря чему батарея полностью защищена от всякого рода механических воздействий и от влаги. Это также позволило свести вес батареи до минимума – всего 15 грамм. Батарея идеально подходит для зарядки аккумуляторов 3.6 В – 4.8 В. Стоимость батареи в розницу 137 рублей.
Солнечные батареи Solar Panel 65×65
Следующий компонент светильника – аккумулятор. Для него вполне подойдет литий-ионный аккумулятор с выходным напряжением 3.6 В и емкостью не менее 3000 мАч.
Из имеющихся в продаже сравнительно недорогих аккумуляторов можно выбрать комплект, состоящий из четырех литий-ионных аккумуляторов модели 18650. Каждый аккумулятор имеет выходное напряжение 3.7 В при емкости 9800 мАч. В комплект поставки входит также зарядное устройство, которое может оказаться совсем нелишним, например, для первичной зарядки аккумуляторов. Аккумуляторы имеют такие размеры: диаметр –17 мм, высота – 65 мм. Цена комплекта (с зарядным устройством) – 411 рублей.
Комплект аккумуляторов модели 18650 с зарядным устройством
Далее нужно выбрать светящийся элемент. Наиболее подходящим для этих целей является светодиод. Можно, конечно, использовать и светодиодные лампы, но они будут расходовать слишком много энергии. Современные светодиоды с повышенной яркостью вполне могут удовлетворить любые потребности, поскольку для каждого конкретного светильника их можно устанавливать в нужном количестве.
Для таких фонарей вполне подойдет пятимиллиметровый сверхъяркий белый светодиод типа 3Н5 (helmet). Обычно он применяется в наружной рекламе, в различных электронных табло, в дорожных знаках. Так что для фонаря он подойдет вполне. Он может эксплуатироваться при температуре от -55°С до +50°С. Стоимость одного такого светодиода – 10 рублей.
Сверхяркий белый светодиод типа 3Н5 (helmet)
И, наконец, сердце светильника – электронный блок управления. В его схеме четыре резистора, стоимостью по 1.5 рубля каждый, два транзистора типа КТ503, стоимостью по 9 рублей каждый, один диод Шоттки 11DQ04, стоимостью 24 рубля. Это все размещается на одной плате.
Транзистор КТ503
резистор МЛТ 22 кОм
диод Шоттки 11DQ04
Отдельно подключаются солнечная батарея, аккумулятор, светодиод. Можно, конечно, все это собрать на кусочке пенопласта, текстолита, картона. Но ни один уважающий себя мастер, собирающий что-либо для себя, не позволит себе такую неряшливость.
Для монтажа блока вовсе не обязательно рисовать и вытравливать печатную плату. Для этих целей замечательно подойдет универсальная макетная плата DIY PCB 42×25мм. Эта плата предназначена специально для монтажа и настройки собственных электронных схем. Она изготовлена из высококачественных материалов и имеет позолоченные контакты. Габариты такой платы 45х35х2 мм. Вес 2.8 грамма. Стоимость упаковки 235 рублей. В упаковке 4 такие платы.
Универсальная макетная плата DIY PCB 42х25мм
При изготовлении блока электроники для монтажа лучше всего использовать провод марки МГТФ 0,2. Это многожильный гибкий медный провод во фторопластовой изоляции. Работает в температурном диапазоне от -60°С до +220°С.
Провод МГТФ 0,2
Рабочие напряжения – до 250 вольт переменного тока с частотой до 5 кГц или до 350 вольт постоянного тока. Моток такого провода в 190 метров стоит порядка 15 рублей.
Различные виды и формы
По способу крепления можно выделить пять разновидностей фонариков:

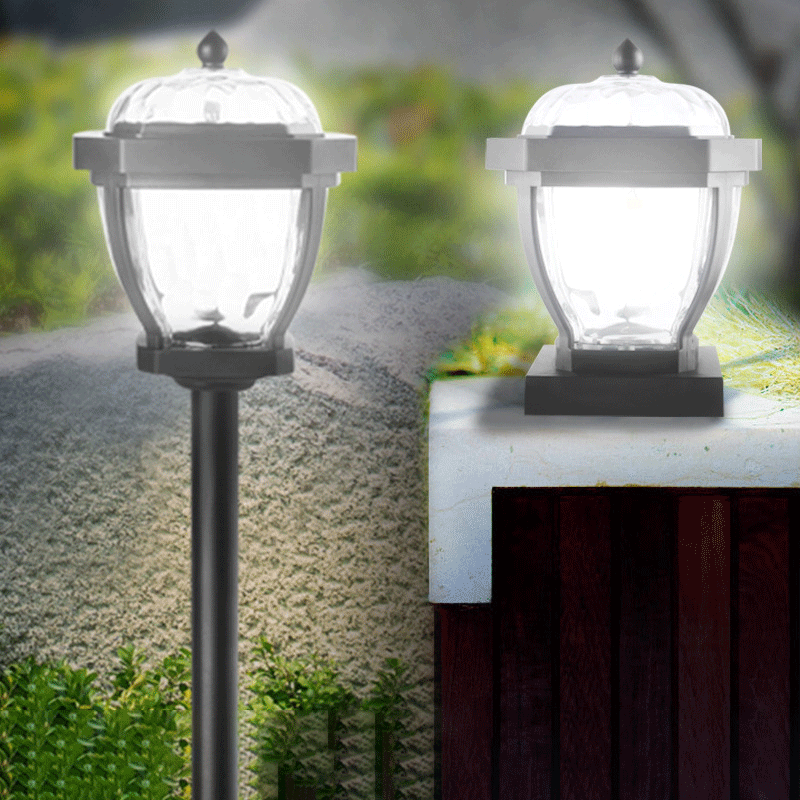

- На низкой ножке. Такие конструкции монтируются непосредственно в грунт и освещают участок около земли. Обычно их монтируют для освещения тропинок и дорожек в саду, подсветки газонов.
- На высокой ножке. Подобные фонари охватывают большую площадь вокруг себя, используются как основное освещение. Во время длительного отсутствия такие конструкции можно поместить на хранение либо демонтировать и разрядить аккумулятор.
- Подвесные конструкции с крючком. Такие фонарики можно подвесить на ветки дерева, кронштейны или крепления.
- Встраиваемые конструкции. Употребляются на фасадах домов.
Декоративные конструкции. Назначение декоративных садовых солнечных фонариков на батарейках — украшение участка. Обычно они изготовлены с цветными светодиодами и отличаются разнообразием форм. Довольно необычно смотрятся плавающие фонарики, помещенные в пруд или бассейн.
Как правильно выбрать
Рассмотрим основные критерии выбора светильника для дачи:
Не приобретайте дешевые фонарики оптом. Некачественные светильники быстро портятся и обладают малой мощностью: светят максимум три часа.
Чтобы отличить качественный продукт от «доморощенного», поинтересуйтесь техническими параметрами товара. В инструкции к садовому фонарику на солнечных батарейках должны быть указаны: мощность зарядной батарейки, число светодиодных лампочек, время свечения и т. д.
Смотрим видео, советы по выбору оптимальной модели:
Перед покупкой определите диапазон работы светильника: какую площадь он должен осветить. Величина освещаемой площади напрямую зависит от мощности аккумуляторного устройства и количества светодиодных элементов. Для декоративной подсветки подойдут и маломощные фонарики.
Материал аккумулятора тоже имеет значение. Более работоспособными являются никель-металлогидридные батарейки. Фонари на таком аккумуляторе производят освещение до десяти часов подряд, что имеет значение в зимний сезон.
Стеклянное покрытие тоже обладает своими качественными характеристиками. Закаленное стекло для садовых фонарей на солнечных батареях будет наилучшим выбором. Но также хорошо справляются с фокусировкой рассеянного излучения и структурированное стекло. Гладкая стеклянная поверхность, в основном, отражает прямые и рассеянные лучи.
Важный момент — защищенность солнечных садовых фонарей на батарейках от пыли и влагонепроницаемость. Этот показатель имеет свой символ IP. Минимальный IP для уличной лампы — 44. Для водных ламп нужен показатель в разы выше.
Если вам не нужна подсветка всего участка сразу, приобретайте светильники с датчиками движения: они зажигаются при появлении человека.
Для оформления праздников можно купить фонарики с цветными светодиодными лампочками.
Смотрим видео, делаем схему самостоятельно:
Выбор светодиодных солярных светильников обусловлен многими причинами: независимость от энергосетей, бесплатная электроэнергия, декорирование участка. Вопрос стоит в цене: дешевые приборы по 100 рублей быстро выйдут из строя, дорогие конструкции будут служить надежным источником света долгое время. При должном умении можно смастерить и доработать фонарики самостоятельно, и они будут справляться с освещением территории. Не забывайте о своевременном уходе за фонариками: протирайте поверхность для лучшего аккумулирования солярной энергии.
Что можно сделать самостоятельно
Недостатком солнечных фонарей для сада является малая светимость. Это можно исправить.
- Заменить дроссель с величиной индуктивности в 33 мкГн. Это повысит яркость в разы.
- Заменить обычный светодиод сверхъярким.
- Далее следует заменить аккумулятор большей емкости (в 1000 мАч). От мощности аккумулятора зависит время работы солярной лампы.
- Для равномерного освещения можно смонтировать три светодиода вместо одного.
При желании можно устроить настоящую сказочную иллюминацию на основе серийных садовых фонариков на солнечных батареях, доработав их своими руками.
Использование на дорогах

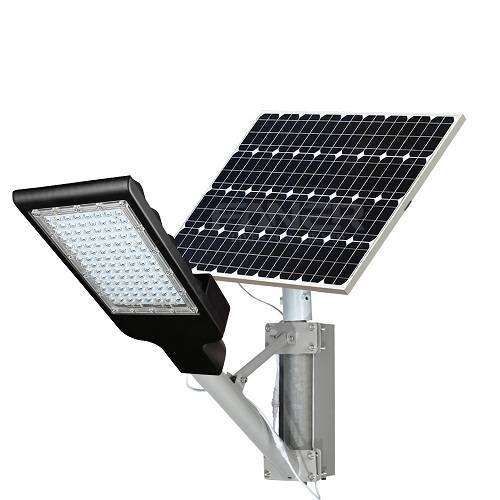

Автономное освещение на солнечных батареях улиц и дорог устроено иначе.В основном, это высокие столбы с закрепленными на них светодиодными фонарями и фотомодулями. Устанавливают опоры методом заглубления в грунт, закреплением на твердом покрытии.
В систему освещения входят:
- светильник, работающий на светодиодах;
- несколько солнечных батарей;
- контроллер регулирования зарядки аккумулятора и включения-выключения системы;
- аккумулятор для подачи электричества на светодиоды и последующее его накопление от солнечной батареи;
- защитный шкаф для аккумулятора и контроллера;
- регулируемые крепления для фотомодулей.
Установленные датчики освещенности дают команду контроллеру для включения света в темное время суток и выключения его днем. Автоматическая работа системы позволяет рационально использовать энергию аккумулятора.
При избытке вырабатываемой электроэнергии ее направляют для электроснабжения светофора или установленного рядом киоска.
Виды светильников на солнечных батареях
Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.
Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.
- Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
- Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
- Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
- Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
- Для подсветки фасада здания используют настенные солнечные светильники.
О назначении «солнечных» светильников
При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы
Декоративные светильники
Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.
Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.
Светильники для дорожек
Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.
Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

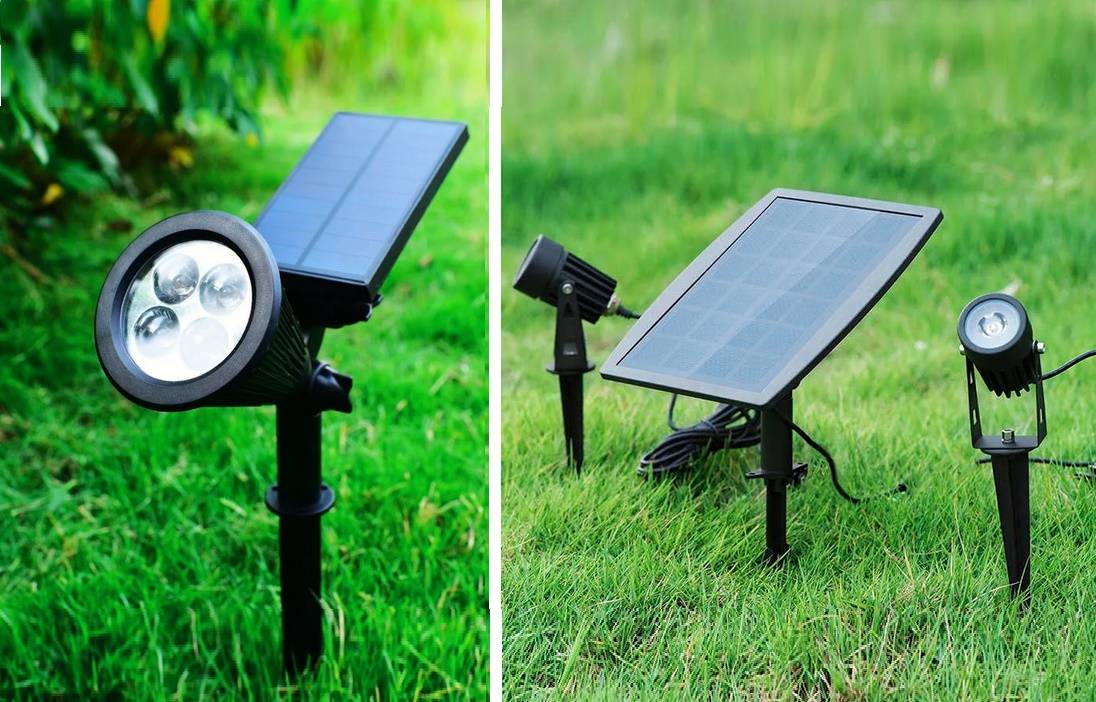

Прожекторы
Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого
Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно
Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.
Гирлянда на солнечных батареях для сада
При упоминании о Новогодних праздниках, первым делом вспоминаются разноцветные мерцающие лампочки. Сегодня стало популярно украшать не только помещения, но и различные объекты на свежем воздухе.
Украшенный зимний сад или заснеженные клумбы на приусадебном участке смотрятся поистине волшебно и сказочно. Гирлянда на солнечных батареях позволит украсить любую локацию как на улице, так и в помещении.
Гирлянда на солнечной батарее — отличное решение для безопасного новогоднего оформления окон и крыши дома. Теперь не нужно будет тянуть километровые провода и переноски, чтобы подсоединить праздничное освещение здания к розетке. Уличные гирлянды на солнечных батареях совершенно безопасны, им не страшны ни снег, ни дождь, ни сильные морозы.
Гирлянда на солнечных батареях
В летний период аксессуар можно использовать для освещения беседок. Украшение издает ровный свет и может быть использовано для освещения дорожек сада.
Гирлянда на солнечных батареях для сада украсит любую усадьбу и послужит отличным декором растений и деревьев.
Солнечный свет, используемый как источник питания для садовой гирлянды на солнечных батареях, поможет снизить расходы на оплату коммунальных платежей.
Накопительной энергии аккумулятора гирлянды для улицы на солнечной батарее хватает на 8-10 часов, а этого более чем достаточно даже в зимнее время. По наступлению светового дня батарея опять заряжается. Мобильность является главным преимуществом новогодней гирлянды на солнечных батареях.
Благодаря компактному аккумулятору вы можете установить ее в любом месте. Не нужно будет думать о том, чтобы не забыть отключить аксессуар утром.
Купив гирлянды на солнечных батареях для дачи, вы сможете наслаждаться красивой иллюминацией, не заботясь об ее обслуживании.
Купить новогоднюю гирлянду на солнечных батареях стоит и тем, кто хочет украсить свое заведение в канун праздников. Светодиодная гирлянда на солнечной батарее подойдет для оформления витрины магазина или вывески кафе.
В новогодние праздники будет актуально купить гирлянду на солнечных батареях для сада и украсить ею снежные фигуры и статуи.
Такое оформление елочными гирляндами на солнечных батареях будет выглядеть оригинально и непременно обратит на себя внимание прохожих
Уличные гирлянды на солнечной батарее
- Цвет лампочек светодиодной гирлянды на солнечных батареях также можно выбрать самостоятельно, от прозрачного белого до многоцветного.
- Купите уличную гирлянду на солнечной батарее, и она станет главной деталью в ландшафтном дизайне.
- Морозостойкая уличная гирлянда на солнечных батареях может работать при температуре до -60 градусов.
- Каждая лампочка обработана термоусадочной пленкой, а это значит, что не нужно будет переживать, если на улице пойдет дождь.
Управление садовой гирляндой на солнечной батарее довольно простое. Два режима: мигающий или непрерывное освещение, переключаются с помощью кнопки на задней панели аккумулятора. Включение и выключение осуществляется автоматически, в зависимости от времени суток. Однако вы можете выключить гирлянду и самостоятельно, для этого на панели управления имеется еще одна кнопка.
Купите садовую гирлянду на солнечных батареях, и вы легко сможете создать сказочную атмосферу.
Гирлянды на солнечных батареях для дачи просты в эксплуатации. Для начала определитесь, где вы будете устанавливать аккумулятор. Он должен находиться на расстоянии не больше 2 м от самого украшения. В комплект входят два крепления для аккумулятора, вы можете зафиксировать его на любой поверхности или, используя заостренную ножку, вставить прямо в землю или снег.
Подвижный штатив позволяет менять угол наклона для более комфортного использования батареи. Теперь остается только украсить выбранный объект и дождаться вечера. Купите световые гирлянды на солнечных батареях, и вы ни разу не пожалеете об этом полезном приобретении.
Морозостойкая садовая гирлянда. Преимущества
- Не требует подключения к сети;
- Позволяет создать праздничную иллюминацию;
- Морозоустойчивая и водонепроницаемая;
- Удобный блок управления;
- Автоматическое отключение и включение;
- Безопасна и экономит электричество.
Купите садовую гирлянду на солнечной батарее, и вы сможете подарить праздничное настроение не только себе и близким, но и прохожим. Позвольте себе вернуться в детство и поверить в сказку. Ведь чудеса случаются только с теми, кто в них верит и создает соответствующую обстановку.
Развесьте гирлянду на солнечных батареях на дереве или елке в своем дворе, и Дед Мороз не сможет пройти мимо вашего дома.
Монтаж
Схема состоит из минимального количества элементов, поэтому монтаж можно без труда осуществить навесным способом. Длины «ножек» деталей будет вполне достаточно, чтобы произвести пайку без применения дополнительных проводов. После окончания монтажа и проверки работоспособности изготовленного светильника все места соединений следует заизолировать с помощью теплового карандаша или соответствующего герметика.
Для тех, кто предпочитает монтировать компоненты на печатной плате, могут сделать это, используя универсальную монтажную плату подходящих размеров или изготовленную самостоятельно.
Варианты соединения гелиобатарей
Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.
Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:
- параллельная;
- последовательная;
- смешанная.
Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.
При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт
Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.
Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.
Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.
При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников
Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.
При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач
Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.
Галерея изображений
Фото из
Соединение ячеек солнечной батареи
Количество панелей в зависимости от потребностей
Последовательное соединение солнечных приборов
Прямое подключение к приборам освещения
Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.
Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.
