Как подключить проходной выключатель — пошаговая инструкция

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи

Важно понимать терминологию. Проходной выключатель часто называют переключателем

Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Схема подключения проходного выключателя

Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.

Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.

Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей. Они обеспечивают управление двумя нагрузками из двух мест.

Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.

Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты. То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.

Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга

В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

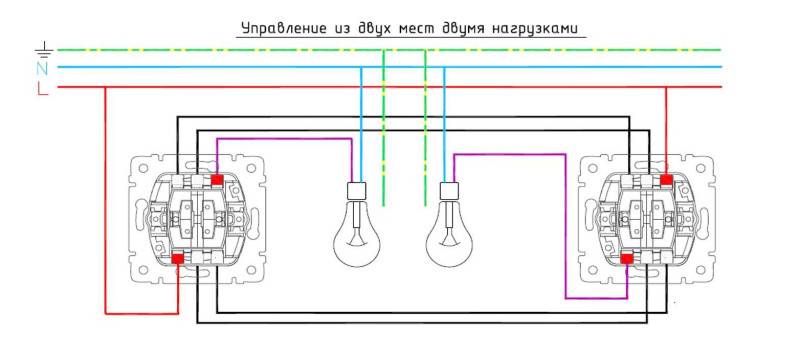

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

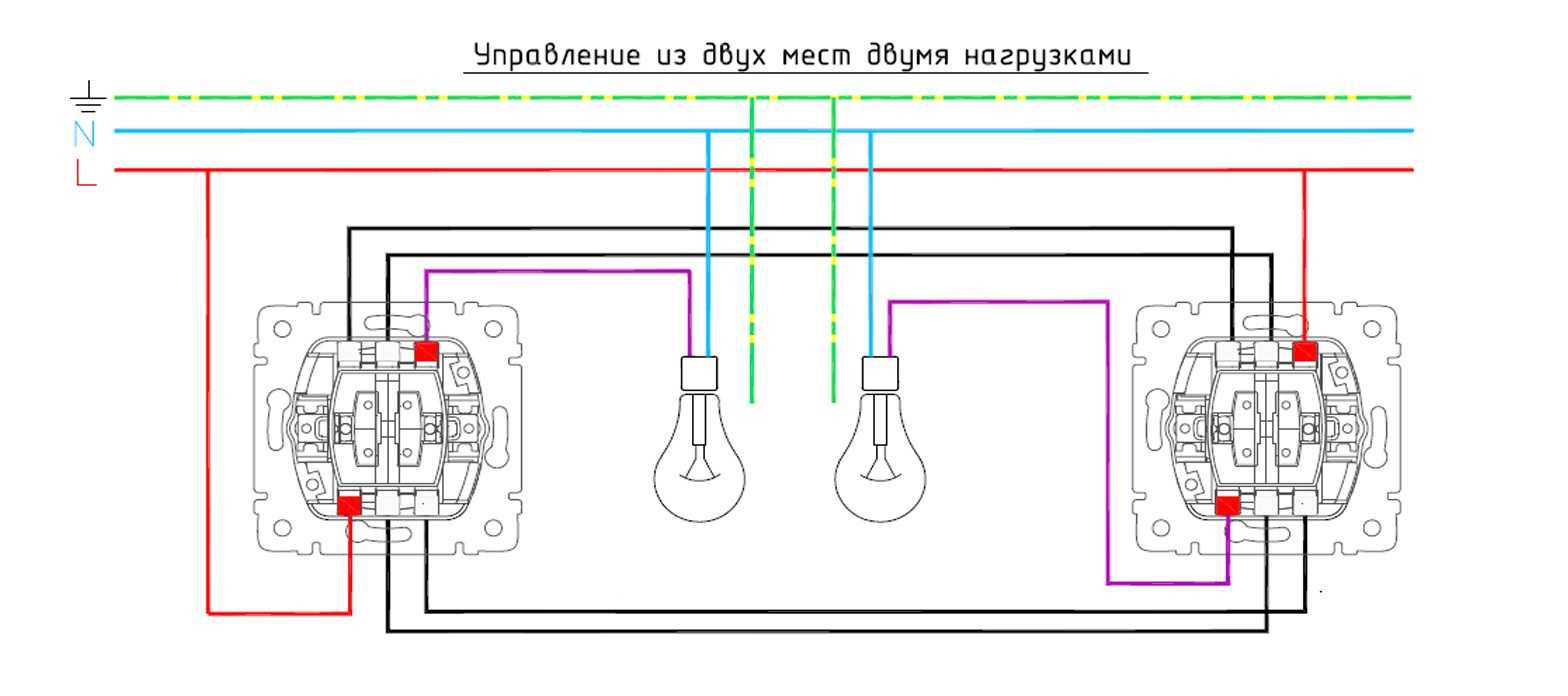

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Практическое применение проходного выключателя

Иногда при постройке дома бывает не всегда ясно, где именно потребуется возможность управления освещением. Маршевые переключатели пригодятся для:

  • Включение осветительных приборов в гараже;
  • Управление светильником возле входа в гараж;
  • Обеспечение освещения садовых дорожек;
  • Включение света в прихожей.

В результате появляется возможность включить освещение не выходя из дома, с комфортом переместится в гараж и выключить светильники там, или поступить наоборот.

Дополнительно в этом примере появляется еще 2 возможности:

  1. Включить свет работая во дворе;
  2. Возможно, включить освещение, не выходя из дома если приехали гости.

Можно в цепь освещения участка перед домом включить датчик освещенности, и с наступлением темноты светильники на придомовой территории включатся автоматически.

В темном тамбуре перемещаться неудобно, поэтому там тоже устанавливают проходные выключатели, позволяющие:

  • Включать светильник на крыльце;
  • Освещение на стене тамбура;
  • Включить светильник в прихожей.

Выключатели необходимы для включения освещения лестницы на 2 этаж, они позволят:

  • Включить свет в гостиной на 1 этаже;
  • Включить освещение на лестничном переходе;
  • Включить свет на площадке 2 этажа.

Можно использовать данные выключатели в цокольном этаже, они позволят:

  • Включать свет перед входом в цоколь;
  • Включать осветительные приборы находясь в цокольном этаже.

В результате вы сможете сперва включить свет в помещении цокольного этажа, а после отключить освещение на лестнице.

Не предусмотрительно не подумать и об установке в спальной комнате данных типов выключателей! Потребуется перед сном, подниматься выключать свет возле двери, после этого перемещаться в полной тьме, рискуя случайно удариться об угол кровати.

Лучше будет если в комнате имеется:

  • Проходной выключатель возле двери;
  • Светильник, размещенный возле тумбочки;
  • Проходной выключатель, установленный возле изголовья.

Известные производители проходных электро переключателей

Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.

Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.

Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.

Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.

5 часто задаваемых вопросов

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

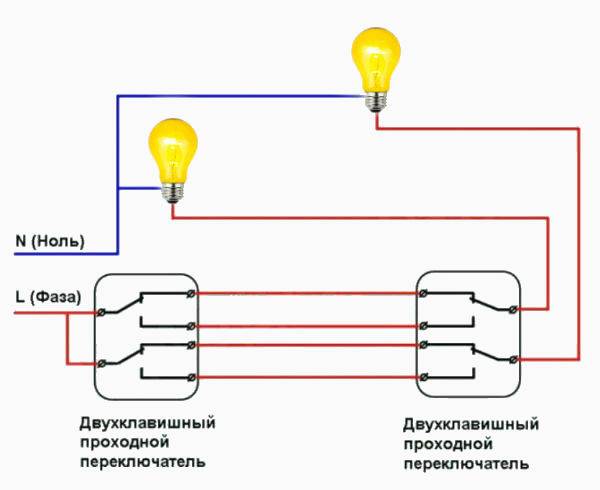

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
