Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Советы по выбору

Выбирать насос следует, учитывая несколько важных характеристик:

• Производительность устройства. Перед покупкой уточните мощность установленного отопительного котла. Исходя из полученных данных подберите оптимальный по уровню производительности насос.
• Высота подъема. Эксперты рекомендуют пользователям производить простые расчеты – на 10 м трубопровода выбирать напор в 0,6 м.
• Регуляция скорости потока. Полезная дополнительная функция, благодаря которой насос полностью управляем, а пользователь самостоятельно меняет скорость движения, если это необходимо.
• Мощность. Чем тоньше труба, тем сильнее должна быть мощность. Как правило, мощность моделей варьируется от 100 до 150 Вт, от простых труб к сложным.
• Материалы. В идеале корпус насоса должен быть выполнен из чугуна, а рабочие колеса, крыльчатки и другие части – из ударопрочного пластика.

Как выбрать насос для отопления

Чтобы принять правильное решение, подбор циркуляционного насоса должен проходить с учетом следующих требований и правил:

• Агрегат должен полностью соответствовать полученным расчетам мощности. Просчитать производительность нужно заранее либо же попросить об этом настройщика отопления. Ни в коем случае не стоит покупать товар наобум.
• Чтобы насос выдавал заявленное производителем давление, нужно подбирать устройство исходя из своего диаметра трубы. Чем больше диаметр, тем мощнее стоит покупать прибор.
• Стоит учесть и внешние погодные условия. Если насосная станция будет находиться в отдельном помещении, то велика вероятность того, что агрегат замерзнет.

Виды циркуляционных насосов для отопления

В том случае, если отсутствует гравитационная система, необходимо обеспечить принудительную циркуляцию воды. С этой задачей могут справиться установки, предназначенные для соответствующей работы.

Циркуляционные насосы для отопления подразделяются на два вида: с роторами сухого и мокрого типа. Обе категории аппаратов выполняют одну и ту же функцию, а различие заключается в конструктивных особенностях.

Сухой ротор

Агрегаты этого типа имеют следующие характеристики:

• КПД порядка 80%;
• срок эксплуатации – три года;
• издают шум;
• требуют постоянной проверки и обслуживания, т.к., содержащиеся в воде твердые частицы нарушают герметичность уплотнительных колец.

Как видно из вышеперечисленных свойств, подобные установки не являются идеальным вариантом. Имеют только один плюс – высокий коэффициент полезного действия и, стало быть, потребляют мало электроэнергии.

Мокрый ротор

Среди плюсов данного прибора, специалисты отмечают следующие моменты:

• бесшумность;
• срок эксплуатации от пяти до десяти лет;
• не требует постоянного очищения и обслуживания.

Дополнительные функции (автоматика)

Как было сказано выше, для обеспечения автоматического включения и выключения циркуляционного аппарата нередко применяют электронные терморегуляторы. Автоматика позволяет более рационально и эффективно использовать насос в отопительной системе.

Основная задача терморегулятора – включение циркуляционного аппарата, если температура в системе повысится до установленного уровня, и выключение агрегата при снижении температуры теплоносителя. На автоматике есть возможность регулировать гистерезис, то есть разницу между температурой выключения и включения в пределах 2-10°С.

Монтаж автоматики происходит в навесном положении с учетом длины проводов. Циркуляционная помпа подсоединяется к контроллеру с помощью электрического кабеля. А датчик температуры закрепляется на трубе. Для фиксации датчика можно использовать зажимные хомуты.

Совет! Рекомендуется перед монтажом термодатчика нанести на него термопасту для улучшения теплоотдачи.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

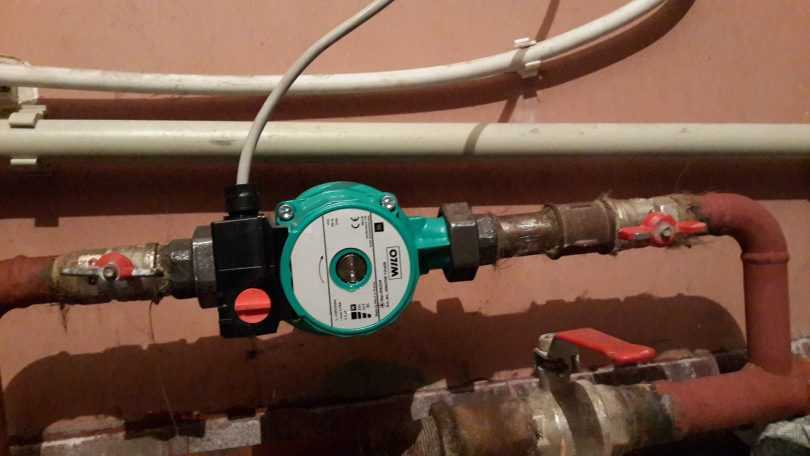

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

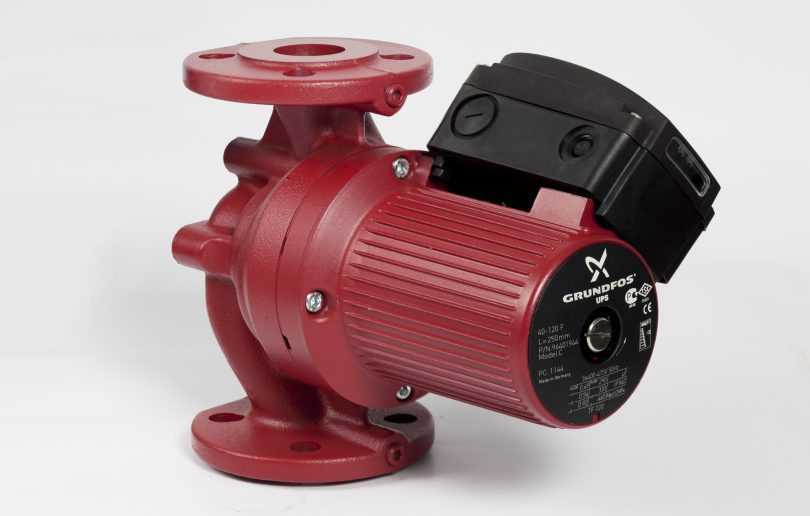

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Маркировка и технические характеристики циркуляционных насосов

Приобретаемый для системы отопления насос должен соответствовать своему назначению. При выборе ориентируются на основные технические характеристики.

Максимальный напор

Он показывает, на какую высоту способна подниматься перекачиваемая жидкость. Этот показатель должен соответствовать этажности здания. При установке насосной станции на некотором удалении от коттеджа следует предусмотреть некоторый запас, требующийся на преодоление гидравлического сопротивления трубопроводов. Для большинства загородных домов подходят модели с напором от 4 до 8 метров.

Расход

Он указывает на максимальный объем перекачиваемой жидкости в единицу времени. Его исчисляют в м3/час или л/мин. Данный показатель учитывается при выполнении гидравлических и теплофикационных расчетов проектируемой системы.

Диаметр патрубков

Он напрямую связан с размером подходящих к насосу трубопроводов. Самые ходовые трубы в малоэтажных зданиях 25 и 32 мм.

Монтажная длина

От нее зависит выбор места для установки агрегата.

Для удобства пользователей большинство известных производителей включают основные характеристики в маркировку своих изделий.

Типичное наименование товара состоит из:

• буквенного обозначения типа насоса и варианта его материального исполнения;
• цифрового обозначения основных технических характеристик.

Особенности маркировки оборудования

Унифицированных требований к маркировке циркуляционных насосов, к сожалению, нет. Производители самостоятельно выбирают перечень технических характеристик, которые указываются на корпусе устройства.

Не следует при приобретении насоса ориентироваться только на маркировку. Лучше открыть инструкцию по эксплуатации и почитать технические характеристики там

На передней панели обычно отображаются такие сведения:

• направление движения теплоносителя;
• диаметр присоединяемых труб;
• предельно допустимое давление;
• производитель и модель;
• максимальная рабочая температура;
• степень защиты;
• рабочие параметры электросети;
• знаки соответствия национальным техническим регламентам.

Производители могут указывать и другие сведения на свое усмотрение. Подробные технические характеристики приборов указываются в руководстве по эксплуатации.

Единицы измерения отличаются в разных странах, поэтому цифровые обозначения на корпусе могут быть обманчивы. Лучше лишний раз открыть инструкцию, где наряду с характеристиками указываются и единицы их измерения.

Замена насосов и оптимизация отопления в многоквартирных домах

Если в вышеприведенном примере в других квартирах не было особых проблем с отоплением, то причина могла быть в перепланировке соседней квартиры или в засорении вентилей и труб ржавчиной. Так как дом был новый, и использовались современные трубные материалы – эту проблему исключили. Вместе с хозяйкой мастера нашей компании обратились в обслуживающий УК (ТСЖ). Проблема, оказалось, была в нарушении гидравлических характеристик и недостаточных параметрах теплосистемы для используемой одноконтурной схемы монтажа.

Очевидно, что в приведенном случае установка насоса на отопление и стоимость работ, которые бы оплатила хозяйка квартиры, не оправдали бы ее надежд, кроме того, повлекли бы штраф.

Услуги наших специалистов были оплачены всеми жильцами дома. В результате совместно с сотрудниками ЖЭКа мы провели оптимизацию домовой теплосети и заменили циркуляционный насос и некоторые вентили, регулирующие подачу теплоносителя в каждую квартиру, отрегулировали гидравлические показатели. Жильцам, которые сделали перепланировку, пришлось оплатить восстановление теплосети в их квартире. В результате в квартирах стало комфортнее и теплее.

Общее строение водяного насоса

Водяной насос встраивается в отопительный контур для обеспечения движения теплоносителя. Поэтому такие системы называют отоплением с принудительной циркуляцией.

Он состоит из следующих базовых элементов:

• корпус с рабочей камерой;
• двигатель;
• крыльчатка;
• винт для спуска воздуха;
• клеммная коробка.

Клеммная коробка может быть оснащена дополнительным механическим и электронным оборудованием, предназначенным для регулирования режима работы двигателя.

Простота устройства обеспечивает высокую надежность насосов, благодаря которой они могут эффективно функционировать около 5-10 лет.

Во время первого пуска водяного циркуляционного насоса нужно выкрутить воздушный винт и выпустить из рабочей зоны воздух

ДЖИЛЕКС Циркуль 32-80

​Фото:https://beru.ru

Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления.

Циркуляционный насос Циркуль 32/80 (245 Вт)

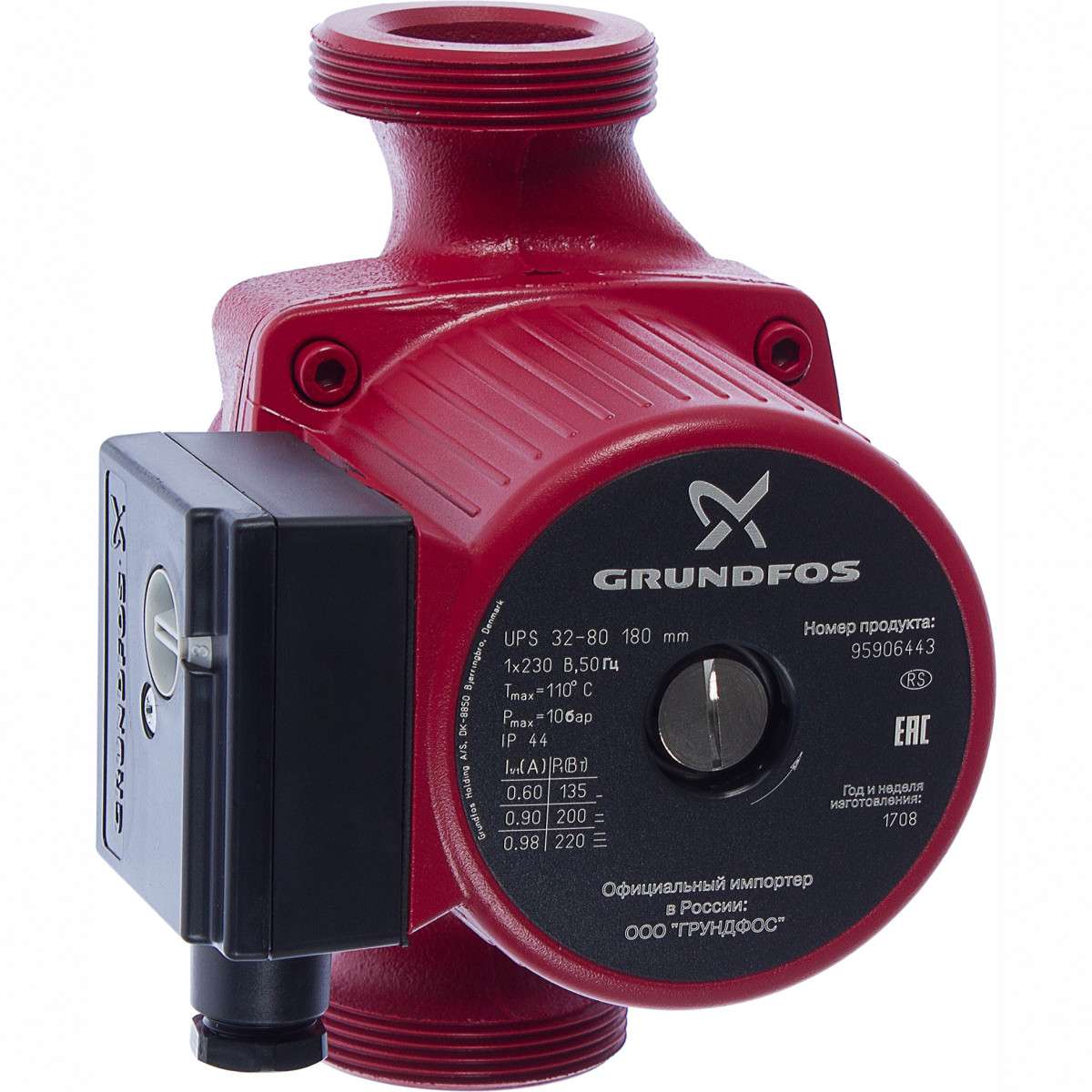

Grundfos UPS 32-80 180

​Фото:https://beru.ru

Совсем немного уступает в производительности победителю рейтинга датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Циркуляционный насос UPS 32-80 180 (220 Вт)

1 Конструкция и принцип действия

С ростом габаритов жилых помещений создать комплекс, позволяющий повысить температуру, становится всё сложнее. Как правило, это многоконтурные схемы, требующие точного расчёта и проектирования. Эффективность решения зависит также и от диаметра труб, которые при обычном передвижении в них воды имеют большой размер. Поэтому для обеспечения постоянного хода теплоносителя монтируются специальные помпы разных видов, что повышает производительность в несколько раз. Основные части подобного устройства следующие:

• корпус из металла или сплава, не подверженный коррозии;
• электродвигатель;
• крыльчатка, представляющая собой колесо с лопастями.

После включения питания ротор мотора начинает вращение, которое передаётся на лопатки нагнетателя. В таком случае в рабочей камере возникает разрежение, поступающее во входную магистраль. За счёт этого совершается всасывание жидкости. На неё оказывает воздействие центробежная сила, которая создаётся во время кручения. Давление растёт, и вода выталкивается с некоторым напором в отопительные трубы через нагнетательный коллектор. Циркуляция в контуре и преодоление силы трения внутри магистрали становятся возможными благодаря напору струи теплоносителя.

Если правильно подобрать насос для системы отопления, прогрев помещений происходит быстро. Поддерживать благоприятную температуру можно с помощью регулировки скорости вращения аппарата. Кроме того, экономятся ресурсы, с воздействием которых повышаются градусы жидкости.

Последние материалы из раздела “Товары для дома”

Рейтинг 10 лучших цепных бензиновых пил

Разнообразие цепных пил, которые работают с помощью бензина, сегодня заставляет задуматься даже настоящего профессионала. Для …

ТОП 10 лучших дисковых электропил

Дисковая пила по-другому называется циркуляркой или паркеткой. Впервые начала изготавливаться в 20-х годах XIX века. На сегодняшний день …

Рейтинг лучших моек высокого давления для дома

Мойка высокого давления – это весьма популярное устройство, являющееся большим помощником для автомобильной мойки, владельцев …

Топ 10 лучших мотопомп

Для осушения участков земли, огородов, траншей, бассейнов и прочего другого, незаменимым помощником для человека выступает такое …

ТОП 10 профессиональных бензопил

В частном доме или на даче много работы, связанной с распиливанием древесины: заготовка дров, удаление сухих ветвей, обрезка досок и т. д. …

Рейтинг 10 лучших самовсасывающих моек высокого давления

Существует множество людей, которые не желают тратить свое время и средства на посещение автомоек, и специально для таких людей разные …

Сухие и мокрые насосы

Различают два основных вида циркуляционных насосов для систем отопления:

1. Сухие.
2. Мокрые.

Устройства второго типа достаточно широко используются примерно с 50 годов 20 века. Основной отличительной особенностью таких механизмов считается полное погружения двигателя в рабочую среду в процессе эксплуатации. Подвижные компоненты агрегата в процессе работы дополнительно смазываются и охлаждаются. Насосы с «мокрыми» роторными элементами можно эксплуатировать на протяжении многих лет без дополнительного технического обслуживания.

Корпуса насосов в большинстве своем создаются из чугуна, латуни, либо бронзы. Главным преимуществом таких модификаций считается:

• Устойчивость к износу;
• Отсутствие шума;
• Простота установки;
• Неплохая ремонтопригодность.

Устройства с «сухим» ротором получили характерное наименование, благодаря особенностям конструкции. Элементы корпуса и подвижные составляющие этих насосов полностью изолированы при помощи уплотняющих комплектующих от рабочей среды. Функционирование такого агрегата зачастую сопровождается определенными шумами, для мотора требуется существенный объем электричества.

LEO

Годом основания китайского предприятия LEO следует считать 1995, когда был открыт национальный насосный институт. Так, практически «с нуля», новая научная лаборатория развилась в конкурентоспособное (согласно существующей ситуации на азиатском, европейском, американском рынках) производство. Сегодня, сфера интересов национального производителя помпового оборудования распространяется более чем на 120 стран и регионов. Активные поставки насосов ведутся и в РФ, где простая конструкция и недорогие запчасти способны принести конечному пользователю более ощутимый результат, чем развитые сервисные сети конкурентов.

Некоторые модели LEO

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
LEO LRP 32/60-180	5.5 / 3.96	45-69-96	+2…+110	0…+40	Резьба / 1	91	2633
LEO LRP 15-50В/130	4.5 / 2.4	40-60-85	Резьба / 1	75	3560
LEO LRP 32-50/180	4.5 / 3.6	40-60-85	Резьба / 2	75	2598

Смотреть видеообзор о деятельности компании LEO:

https://youtube.com/watch?v=P2NMbsR3css

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

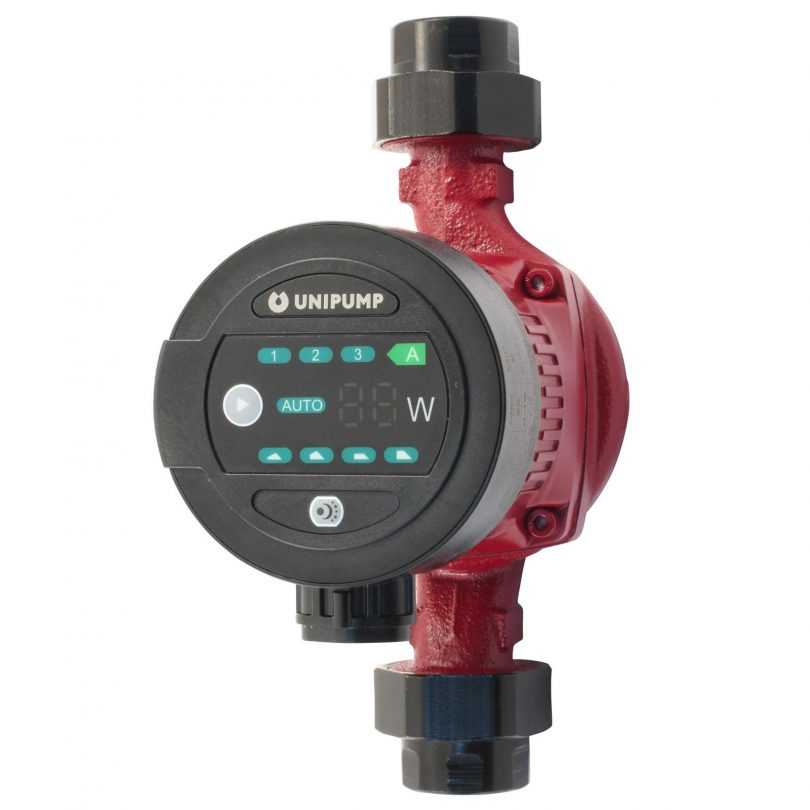

Unipump UPC 25-60

Устройство может работать в изменяющемся скоростном режиме. Жидкость перекачивается в системе со скоростью максимум 3,9 кубометра в час. Максимальная возможная мощность насоса составляет 100 Вт.

Загородные коттеджи и различные небольшие домики – это подходящие места для установки подобных устройств. Насосы достаточно экономичны и практически не издают шума во время работы. Для поддержки насоса в нормальном функциональном режиме не нужно обладать специальной профессиональной подготовкой или пользоваться каким-либо тематическим оборудованием.

Достоинства:

• Надежность;
• Долговечность;
• Тихая работа в сложных условиях;
• Незначительное потребление электроэнергии.

К недостаткам можно отнести плохую устойчивость к внешнему температурному воздействию.

Особенности циркуляционных насосов для отопления

Основным назначением циркуляционных насосов (помп), устанавливаемых в системах отопления, является обеспечение постоянного движения теплоносителя по трубопроводу без повышения давления в нем. Нагретая вода, перемещаясь по контуру с определенной скоростью, равномерно отдает тепло всем элементам системы. Благодаря этому обогрев помещений происходит быстро и c меньшими затратами газа, требуемого на нагрев теплоносителя.

Если устанавливается система отопления, например, для частного дома, которая будет работать по принципу принудительной циркуляции, то без установки циркуляционной помпы не обойтись. Также данные насосы можно устанавливать в отопительных системах, работающих по принципу естественной циркуляции. Установка помпы повышает эффективность работы отопительного контура и способствует экономии газа.

Покупать циркуляционные насосы для отопления следует после изучения полного ассортимента данного вида продукции, который широко представлен в интернете, поскольку аппараты могут отличаться не только конструктивно (“сухие” и “мокрые”), но и по мощности, способу установки. К тому же, некоторые модели циркуляционных агрегатов оснащаются переключателями режимов работы, изменяющими скорость вращения вала аппарата.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт

Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам

Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

WCP 25-80G (180 мм)

​Фото:https://beru.ru

Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)

Производители

Выбрать производителя, пожалуй, самая сложная задача. Очень хорошие отзывы имеют циркуляционные насосы Грундфос (Grundfos), но цена на них высока. Есть линейки подешевле — в среднем ценовом диапазоне, но они и качеством похуже. Если уже решаете взять относительно дорогую модель, так лучше уже брать из новых разработок (Alpha2, Alpha2L Alpha2 new). Они, по крайней мере, имеют очень низкое энергопотребление. И, переплатив несколько тысяч при покупке, вы будете экономить на счетах за электричество весь период эксплуатации. Разница серьезная — среднее энергопотребление порядка 50-70 Вт, у этих моделей не более 10 Вт.

Правила установки надо соблюдать обязательно

Если же бюджет не позволяет, можно найти более дешевые циркуляционные насосы, но приемлемого качества. Чуть дешевле будут Willo (Вилло). Они по качеству и надежности не хуже Grundfos, но цены пониже, хоть и не намного. У них также есть энергосберегающие линейки. Еще более бюджетные можно выбирать у следующих производителей:

• Vortex (Вортекс). Насосы немецкого производства. Не разрекламированные, но надежные.
• Циркуль (Россия). Под этой маркой выпускает их корпорация Джилекс.
• UNIPUMP. Это китайские из разряда опробованных. Нормальная серия UPS, а вот линейка VIP ненадежная.
• Calpeda, DAB и другие итальянские марки. Они традиционно занимаются водной «тематикой» и выпускают неплохие модели.
• Тайфун (Россия). Бюджетная марка отечественного производства.

Но все выше перечисленные производители выпускают трехскоростные циркуляционные насосы. Если вам нужен с плавной регулировкой скорости, выбор совсем невелик: только Grundfos и Willo. Возможно, со временем, подтянутся и другие, но пока так. Один важный момент. Продукцию и Грюнфос и Вилло очень часто подделывают — чтобы не купить подделку вместо оригинала, ищите авторизованные точки продаж. Их список можно найти на официальных сайтах производителей.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

• Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.
• Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
• Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
• Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
• Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

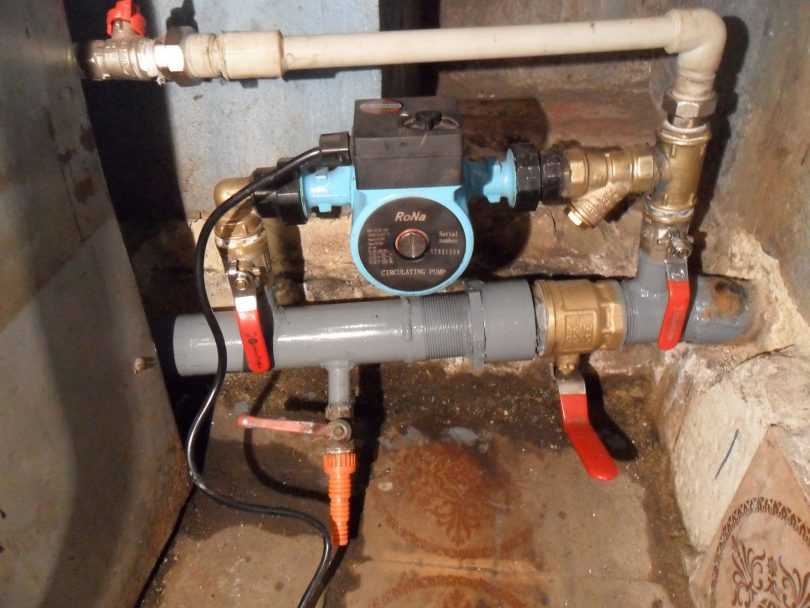

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

• выбор места для монтажа;
• количество насосов;
• положение помпы;
• подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды. 2012-2020 г

Все права защищены

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
