Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

  1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
  2. Двутрубная. Она же именуется тупиковой.
  3. Двухтрубная попутная, какольцованная.
  4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

  1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
  2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
  3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

  1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
  2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

  1. Все батареи прогреваются одинаково.
  2. Соединительные трубы имеют малый диаметр (15-20 мм).
  3. Число точек потребления не ограничено.
  4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

  1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
  2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
  3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

Виды отопления с гравитационной циркуляцией

Существует четыре схемы отопления самотеком. При выборе определенной разновидности учитывают желаемую производительность сети и особенности дома. После подбора схемы производят гидравлический расчет, определяются с диаметром труб разводки и параметрами нагревательного оборудования.

Закрытая система

Закрытая схема системы отопления частного дома с естественной циркуляцией работает по следующему принципу:

  • После нагревания теплоноситель расширяется и вытесняет воду из контура.
  • Эта жидкость попадает в расширительную емкость закрытого типа. Такой бак состоит из двух камер (водяной и газовой), разделенных эластичной мембраной. Он полностью герметичный.
  • В результате поступления жидкости в водяную камеру мембрана продавливается в полость газового отсека, от чего там повышается давление.
  • После охлаждения теплоносителя в сети давление в трубопроводе уменьшается. За счет давления газа мембрана выдавливает теплоноситель обратно в контур.

Для бесперебойной работы сети важно правильно рассчитать объем расширительной емкости. Если речь идет о большом доме с разветвленной системой отопления, то понадобится бак значительного размера

Схема отопительной системы для дома петли Тихельмана

Открытая система

Чаще используется естественная циркуляция в открытой системе отопления частного дома. От предыдущей схемы она отличается конструкцией компенсационной емкости. Бак можно сделать своими руками из обычной стальной или пластиковой бочки. Емкость нужного размера устанавливают под потолком дома или на утепленном чердаке.

Основной недостаток схемы в открытой емкости, через которую в контур проникает кислород, способствующий коррозии отопительных приборов и труб. Также минусом считается и то, что система часто завоздушивается, что вынуждает устанавливать краны Маевского на каждую батарею.

Однотрубная система

Данная схема используется нечасто, потому что не может похвастаться эффективностью. Из-за последовательного подключения всех радиаторов к контуру в каждый последующий прибор поступает теплоноситель с более низкой температурой. Это способствует неравномерному прогреву дома, вынуждает увеличивать количество секций в радиаторах по мере их удаления от котла.

Плюсы однотрубной разводки заключаются в простом монтаже и небольшом расходе материалов. Для устройства сети не нужны сложные гидравлические расчеты. Минусы данной схемы состоят в том, что удаленные от нагревательного оборудования комнаты хуже отапливаются. При учете, что придется монтировать дополнительные секции, экономия на трубах несущественная.

Двухтрубная система

Намного выгоднее делать двухтрубную разводку. При этом прокладывается подающий и обратный трубопроводы, а все отопительные приборы подключаются к контуру параллельно. Благодаря этому во все батареи попадает теплоноситель с одинаковой температурой, а дом прогревается равномерно.

Положительные моменты использования двухтрубной схемы:

  1. Равномерный прогрев постройки большой площади и с несколькими этажами.
  2. Не нужно монтировать дополнительные секции на радиаторы, чтобы откорректировать теплоотдачу.
  3. Проще наладить и отрегулировать работу сети. Можно настраивать температуру обогрева в каждом помещении и ремонтировать батареи без остановки работы сети.
  4. Для устройства разводки используют трубы меньшего сечения, чем при однотрубной схеме.

Расположение радиаторов в системе естественной циркуляции и их подключение

На самом деле для циркуляции неважно, на какой высоте будут установлены радиаторы. Иногда на нижнем этаже их просто невозможно расположить выше котла

Побуждением к циркуляции станет увеличивающийся вес остывающей воды в дальнем стояке. Он будет перевешивать вес разогретой воды в подающем коллекторе. Точно так же, остывая в каждом стояке и в радиаторах верхних этажей, теплоноситель под своим весом будет двигаться и через нижние приборы отопления. Поэтому утверждение о том, что циркуляции не будет, несостоятельно.

Однако подводные камни есть и здесь. Дело в том, что температура нижних радиаторов при расположении на уровне котла, будет невелика. Ведь скорость движения теплоносителя зависит от скорости его остывания. На одной высоте в системе он будет иметь примерно одинаковую температуру.

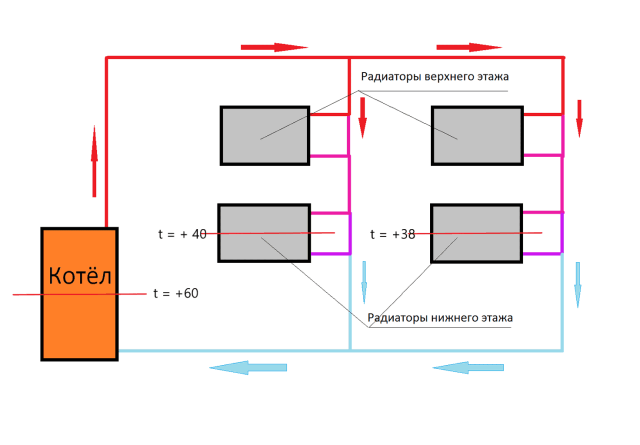

Неправильная установка радиаторов для самотечной системы отопления

То есть температура радиаторов, расположенных ниже котла, будет не выше, чем у «обратки». Потребуется увеличивать полезную площадь поверхности отопительных приборов, увеличивая число секций или самих радиаторов.

Разрабатывая схему отопления с естественной циркуляцией воды, рекомендуется располагать котел как можно ниже. Если есть подвальное или полуподвальное помещение, то это идеальное место для котельной. Ну а если все же не удается разместить котел в нижней точке дома, то рекомендуется расположить радиаторы как можно выше.

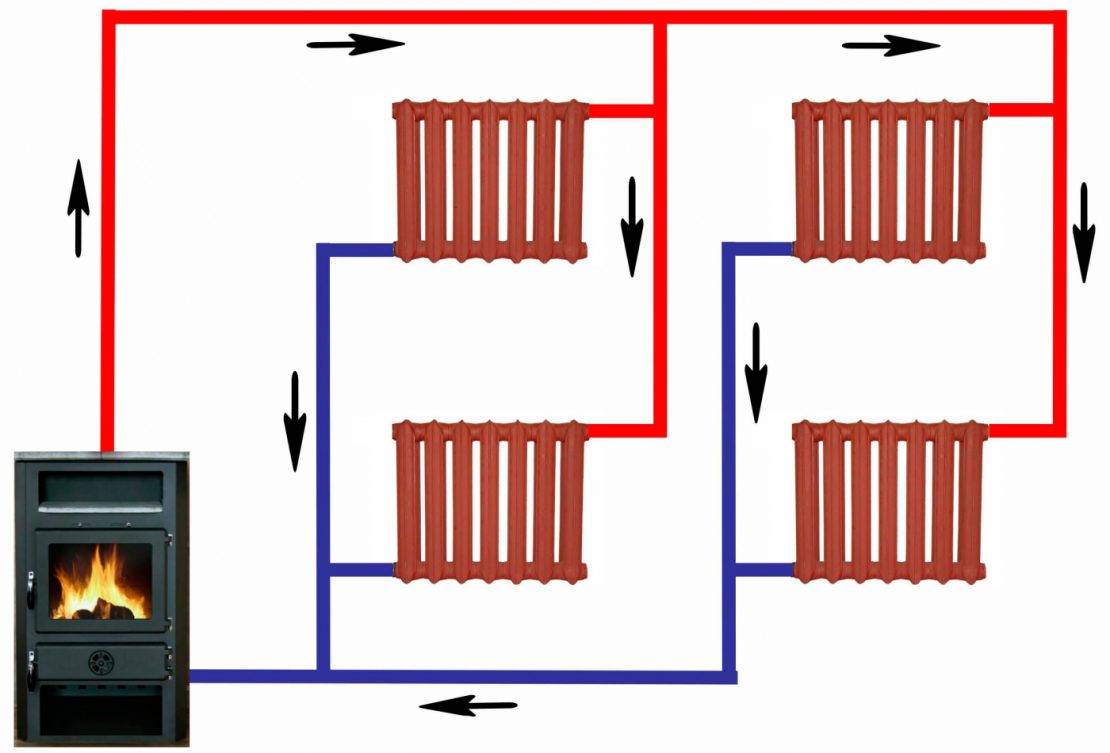

Правильная установка радиаторов для самотечной системы отопления

Виды отопительных систем

Ключевое отличие рассматриваемого типа систем заключается в наличии циркуляционного насоса, который обеспечивает бесперебойное движение теплоносителя в трубопроводе. По сути, именно насос делает водяное отопление одноэтажного дома с принудительной циркуляцией гораздо более удобным по сравнению с гравитационными аналогами.

Существует всего два основных вида систем с принудительной циркуляцией:

  1. Однотрубная. Данный вид систем демонстрирует приемлемую эффективность только в домах, имеющих небольшую площадь. Как следует из названия, в однотрубной системе присутствует только один кольцевой контур, по которому и двигается теплоноситель. Нередко подобное отопление является модернизированным вариантом гравитационной системы.
  2. Двухтрубная. Системы с двумя контурами достаточно эффективны и отлично подходят для отопления больших домов. Ключевой особенностью двухтрубных систем является наличие двух трубопроводов – подающего и обратного – которые подводятся к каждому радиатору.

Все монтируемые своими руками схемы отопления частного одноэтажного дома имеют свои характерные особенности и характеристики, которые будут рассмотрены несколько позже. Впрочем, есть и общие черты – каждую батарею нужно обязательно оборудовать краном Маевского, позволяющим при необходимости стравливать воздух из трубопровода. Кроме того, любая отопительная система должна комплектоваться спускным краном, который обычно устанавливают в самой нижней точке обратки.

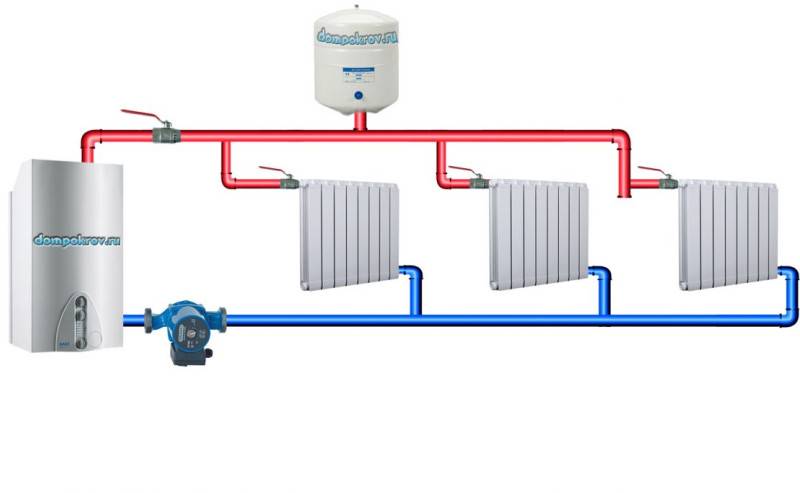

Схема двухтрубной системы отопления

Устройство системы отопления с принудительной циркуляцией может быть разным, что зависит от особенностей конкретного здания.

Вертикальная и горизонтальная схемы

Двухконтурная система отопления с принудительной циркуляцией может различаться направлением установки стояков: вертикальные или горизонтальные. Двухтрубная схема первого типа имеет следующие плюсы:

  • Позволяет подключать каждый этаж двухэтажного дома к стояку по отдельности;
  • Вертикальная установка предотвращает образование воздушных пробок.

Минусы вертикальной разводки ограничиваются только тем, что монтаж системы водяного отопления своими руками имеет увеличенную стоимость.

Горизонтальная система отопления частного дома используется чаще в зданиях с одним этажом. Радиаторы подключаются к такой системе двумя путями:

  • Лучевым или коллекторным;
  • Последовательным.

При коллекторной схеме подключения каждый радиатор получает теплоноситель по отдельности. У первого типа системы все отопительные приборы имеют общую пару отопительных контуров, которые объединяет коллекторная коробка. Плюсы первого варианта заключаются в отсутствии необходимости отрегулировать систему своими руками и контролировать проходимость запорной арматуры, температура радиаторов при этом будет одинаковой во всей системе. Однако цена на материалы выше из-за большего расхода труб. Последовательная схема подключения более проста и практична, позволяет легко отрегулировать температуру теплоносителя.

Читать также: Коллектор для водяного теплого пола: устройство, схема и монтаж

Верхняя и нижняя разводка

Двухтрубная система с верхней разводкой всегда вертикальна, а радиаторы в ней подключаются параллельно. В такой системе отопления двухэтажного дома обязательно должен присутствовать расширительный бак, монтирующийся в верхней точке подающего контура. Трубы обоих контуров должны устанавливаться с небольшим отклонением от горизонтали по ходу течения воды. Подпитка системы водой происходит через трубы отводящего контура. Холодная вода перемешивается с отводящимся теплоносителем, повышая его плотность и увеличивая напор циркуляции в системе отопления.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Схема работы системы с принудительной циркуляцией такова: насос гонит нагретый теплоноситель на чердак двухэтажного дома, откуда вода спускается в нижние помещения по подающему контуру, попадая в радиаторы. Отдав в них свое тепло, вода утекает обратно в котел по обратке, трубы которой расположены ниже уровня установки батарей.

Двухтрубная система отопления с нижней разводкой отличается от предыдущего типа тем, что подводящий контур прокладывается своими руками рядом с отводящими трубами, вода подается снизу. Нижняя разводка применяется редко из-за того, что она имеет существенные минусы. В системе с нижней разводкой неизбежно образование воздушных пробок, что обусловливает необходимость снабжения всех конечных радиаторов кранами Маевского, через которые воздух должен стравливаться каждую неделю.

Тупиковая и попутная системы

Системы отопления с принудительной циркуляцией могут отличаться направлением течения теплоносителя. По этому признаку система бывает тупиковая и прямолинейная:

  • При попутном движении направление приводящего и обратного потоков совпадает;
  • Тупиковая циркуляция теплоносителя предполагает разнонаправленный ток воды.

Система с нижней или верхней разводкой также может быть открытого или закрытого типа. Отличие их в том, что открытая система является проточной, снабжается горячим теплоносителем централизованно либо имеет негерметичный контур. В закрытой системе с принудительной циркуляцией применяется нагрев теплоносителя в замкнутом контуре. Первая схема двухтрубной системы обычно используется в многоквартирных и многоэтажных домах, а вторая больше подходит для одно- или двухэтажного частного дома.

Читать также: Расширительный бачок для отопления открытого типа: расчет объема и установка

Состоит двухконтурная система отопления с нижней или верхней разводкой из следующих элементов:

  1. Нагревательного котла;
  2. Радиаторов;
  3. Труб и трубопроводного фильтра (грязевика);
  4. Расширительного бака;
  5. Арматуры для балансировки – вентилей, кранов, клапанов;
  6. Насоса в случае с принудительной циркуляцией;
  7. Группы безопасности и манометров.

Читать также: Расчет, выбор и установка циркуляционного насоса для теплого пола

Как улучшить систему с принудительной циркуляцией?

Желательно конечно хорошо утеплить трубы систем отопления, чтобы минимизировать потери драгоценного тепла. Тогда будет экономично. Главное при выборе в свой дом системы с принудительной циркуляцией не ошибиться при ее расчете.

Необходимо обратить пристальное внимание на количество тепловых приборов, количество контуров отопления, подбор оптимального диаметра труб и мощность насоса. Именно с нарушением этих законов возникает больше всего проблем

То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее

Именно с нарушением этих законов возникает больше всего проблем. То неправильно рассчитали количество приборов, то заузили трубопроводы и тепла радиаторам не хватает, то поставили слабый насос, который работает на износ и так далее.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Монтаж однотрубной системы своими руками

Однотрубная схема отопления одноэтажного дома с принудительной циркуляцией обычно оборудуется радиаторами, установленными на байпасах. Простая врезка приборов существенно усложнит эксплуатацию – например, при необходимости провести ремонт придется отключить всю систему. Кроме того, отсутствие байпасов не позволяет регулировать теплоотдачу отдельных радиаторов.

Как правило, монтаж системы отопления в частном доме и трубопровод в такой схеме прокладывается в подпольном пространстве, поэтому радиаторы подключаются нижним способом – то есть, оба выхода байпаса подключаются к нижним патрубкам батарей.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Плюсы и минусы принудительной системы

Устройство теплосистемы с принудительной циркуляцией помогает нивелировать недостатки самотечной схемы, значительно расширяя эффективность системы в целом:

  • Интенсивность циркуляции рабочей среды определяется насосом, и не находится в прямой зависимости от степени прогрева.
  • Равномерное распределение теплоносителя по всем радиаторам позволяет использовать при монтаже трубы меньшего сечения, экономя в процессе строительства и выигрывая в эстетической составляющей.
  • Появляется возможность регулировать режим и интенсивность обогрева.
  • Увеличивается максимально допустимая длина контура.
  • Допускается любое расположение трубопровода – вертикальное, горизонтальное, комбинированное.

Недостатки у вариантов с принудительной циркуляцией не столь критичные, но о них непременно стоит упомянуть:

  • Зависимость от источника электропитания. Для работы всякого насоса потребуется электричество. Если дом регулярно подвергается отключениям электроэнергии, стоит предусмотреть возможность переключения на альтернативный источник питания. В противном случае, при сильных отрицательных температурах, можно за несколько часов разморозить теплосистему и столкнуться с необходимостью дорогостоящего ремонта. Источником электричества может выступить автономный генератор, либо более компактный элемент бесперебойного питания, оборудованный аккумулятором. Еще один вариант – спроектировать систему таким образом, чтобы в случае необходимости она функционировала как самотечная.
  • Шум от насоса. Современные модели устройств работают почти бесшумно, а вот устаревшие модели иногда шумят очень сильно. Чтобы уменьшить дискомфорт, прибор помещают в изолированное помещение.

Чтобы во время ремонта или замены насоса не возникла необходимость сливать из системы всю жидкость, устройство включают в схему с запорной арматурой и байпасами.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

  • К ним относятся:
  • расширительный бак для компенсации объема теплоносителя при изменении температуры;
  • группа безопасности, включающая манометр, термометр, предохранительный клапан;
  • радиаторы, подключенные по одной из схем разводок;
  • краны Маевского или сепаратор воздуха;
  • обратный клапан;
  • краны заполнения и слива системы;
  • фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
