Как устроена ваша стиральная машина

Принцип работы стиральной машины автомат

После установки и подключения стиральной машины пользователю остается только загрузить стираемые вещи, выбрать программу, запустить устройство. Как работает стиральная машина-автомат? После запуска стиральной машины по программе стирки, машина выполнит следующие действия по следующей схеме:

  • зальет воду;
  • нагреет до заданной температуры;
  • вращая барабан, выполнит стирку;
  • сольет воду;
  • наберет воду для полоскания;
  • выполнит полоскание;
  • произведет отжим;
  • запустит режим сушки (не во всех моделях).

Принцип действия основан на выполнении заданных действий (выполнения программ стирки). Действия записаны в памяти устройства. Так же в памяти записаны инструкции, какие действия выполнять при поступлении сигналов с датчиков.

Замена сливного рукава

Иногда может потребоваться замена сливного шланга машинки. Работа достаточно проста, справится с ней и новичок. Алгоритм действий будет таковым:

  • обесточьте СМА, отключите ее от коммуникаций;
  • через мусорный фильтр слейте остатки воды из системы;
  • отодвиньте стиралку от стены;
  • наклоните корпус автомата, чтобы получить свободный доступ к его дну;
  • отыщите место фиксации рукава на насосе;
  • ослабьте хомут;
  • отсоедините гофру от корпуса;
  • зафиксируйте новый шланг на помпе, закрепите его хомутом;
  • подсоедините гофру к корпусу;
  • поставьте машинку на место.

Чтобы убедиться, что замена выполнена правильно, запустите тестовую стирку с пустым барабаном. Подождите, пока машинка начнет сливать воду. Посмотрите, что протечек нет. Если на стыках или самой гофре появились капли, завершите цикл и посильнее затяните фиксаторы.

Интересное:

  • Как устроен сливной насос стиральной машины?
  • Принцип действия сливного насоса в стиральной машине
  • Как устроена стиральная машина Канди?
  • Как устроена стиральная машина Занусси?
  • Как устроена стиральная машина Атлант?
  • Как устроена стиральная машина Electrolux?

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Остальные детали

Выше были рассмотрены самые важные составляющие стиральной машинки, но в ней также присутствуют и другие не менее необходимые элементы. О них далее.

Лоток-дозатор

С помощью данного лотка обеспечивается дозирование чистящего средства и освежителя при необходимости. В зависимости от используемых средств, могут быть задействованы 1, 2 или все 3 отдела лотка. Располагается на фронтальной панели в верхнем ярусе около кнопок управления и информационной панели.


Лоток помещен в бункер, к которому подведены шланги от входного клапана. Через них в отсеки поступает вода для забора порошка.

Резиновая манжета

Отвечает за герметичность соединения барабана и бака. Может повреждаться острыми предметами, поэтому требует к себе бережного отношения. Например, использования мешков для стирки вещей.


Уплотнительная резина расположена на люке и служит для герметизации двери.

Шланги и патрубки

Неотъемлемыми составляющими стиральной машины также является ряд патрубков и шлангов. К ним относятся:

  • Шланг подачи чистой воды из водопровода.
  • Шланг отвода грязной воды в канализацию.
  • Патрубок соединения барабана и насоса для грязной воды.

Все эти элементы также участвуют в процессе стирки. Единственной проблемой при их использовании является засор, который довольно легко устраняется простой прочисткой.


Шланг устанавливается на входном отверстии для подачи воды. Другая его часть крепится к корпусу.

Особенности агрегатов с вертикальной загрузкой

У стиральных машин с вертикальной загрузкой большинство деталей такие же, как у фронтальных моделей: бак, барабан, двигатель, амортизаторы и т. д.


Стиральные машины с вертикальной загрузкой имеют некоторые особенности устройства

Корпус таких агрегатов оснащен откидной крышкой, через которую и происходит загрузка белья. Барабан установлен на двух подшипниковых узлах и имеет створки (многие агрегаты оснащены датчиком самопозиционирования, обеспечивающим остановку створок строго напротив верхней крышки). Панель управления обычно расположена на дальней стороне в верхней части корпуса.

У многих агрегатов данного типа нет резиновой уплотняющей манжеты, поскольку особенности конструкции бака и барабана (с отверстием вверху) практически исключают протечку воды через крышку. По той же причине забытое белье обычно можно добавлять в такую стиральную машину на протяжении всего цикла стирки.

Надеемся, что наша статья поможет вам узнать больше о домашней помощнице.

Рабочий принцип устройства

Стиральные машинки сегодня представлены двумя типами – с вертикальной и фронтальной загрузкой. Рассмотрим работу деталей в каждом из них.

Необходимость барабана

Это важный элемент, считающийся центральной частью машинки. Как только активируется процесс, барабан совершает обороты, вещи заливаются водой, подающейся через многочисленные отверстия. Стирка в мыльном растворе происходит механическим способом. Процесс похож на ручную стирку, только машинка выполняет все сама, без вашей помощи.

Влияние бака на работоспособность

Немаловажная деталь, расположенная вокруг барабана. Может изготавливаться из эмалированного или нержавеющего материала, пластика. Основное предназначение – сбор воды.

Как следует из статистических данных, дольше всего служат элементы из нержавеющей стали, за которыми организован должный уход.

Полоскание и слив воды

Основная задача – удалить остатки моющих средств. Если ваш организм проявляет чувствительность к химическим составам, рекомендуется воспользоваться функцией «дополнительного полоскания».

Программа посылает сигнал сливной помпе на откачку мыльной воды, которая начинает постепенно удаляться из бака. Проводится забор чистой жидкости, порошок при этом уже не добавляется. Вода поступает в бак, барабан выполняет вращение. Как только процесс завершен, отработанная жидкость снова сливается. Узнать, работает ли насос, довольно просто. Во время слива будут раздаваться характерные звуки.

Отжимание

Все происходит просто. Барабан вращается на максимальных оборотах, из-за действия центробежной силы вещи прилегают к его стенкам. Выходящая из них влага стекает через барабанные отверстия, насос при этом работает на откачку.

Скоростной режим отжима можно регулировать количеством оборотов. Если необходимо получить вещи в сухом состоянии, устанавливается максимальное количество вращений. Помните, что отжим является активным и шумным процессом.

Завершение стирки

Как только все перечисленные этапы пройдены, и завершился отжим, процесс считается законченным. Остановка стиралки оповестит вас, что стирка прошла успешно. Остается только открыть люк, чтобы достать белье, и отключить устройство нажатием клавиши «выключение».

От каких факторов зависит продолжительность стирки?

На длительность этого процесса могут повлиять:

  1. Степень загрязненности белья. Оценить, насколько вещи грязные, могут только машинки с искусственным интеллектом. Режим стирки это удлинит минут на 10-15 в среднем. В более простых моделях владелец сам выбирает дополнительные функции, такие как предварительное замачивание, дополнительная стирка или кипячение. Это добавит к циклу еще до получаса. Увеличатся и затраты электроэнергии.
  2. Вес загруженных вещей. Стиралки последнего поколения умеют взвешивать белье. Чем больше загрузка, тем длительнее цикл стирки.
  3. Возраст и другие индивидуальные особенности стиралки. Чем старше модель, тем дольше она стирает. Новейшие аппараты делают это быстрее, а некоторые имеют функцию быстрой стирки, которая не уступает качеством стандартной.
  4. Подогрев воды. Стиральные машины подключают к системе холодного водоснабжения, поэтому для большинства режимов требуется воду подогреть. Занимает это от 5 до 15 минут, в зависимости от выбранной температуры.
  5. Скорость отжима. Чем больше выбранное количество оборотов, тем продолжительнее этот этап.

Сократить время стирки поможет:

  • установка более низкой температуры воды;
  • исключение дополнительных функций, таких как предварительное замачивание, кипячение, дополнительное полоскание;
  • пропуск некоторых стандартных этапов, например, отжима.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Различия в конструкции фронтальных и вертикальных машин

Конструкция автоматических машин для стирки не имеет принципиальных различий. Независимо от фирм-производителей (Miele, Hotpoint Ariston, Whirpool, Atlant и многих других) все элементы расположены внутри металлического корпуса. Основное отличие моделей заключается в типе загрузки: вертикальной и фронтальной.

Машины с фронтальной загрузкой.

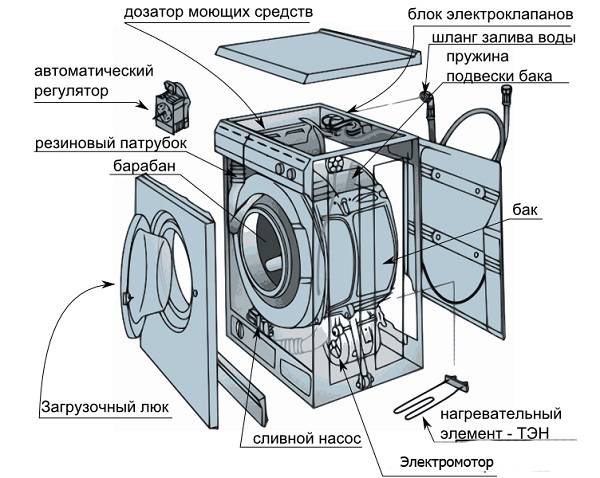

На иллюстрации представлена схема строения стирального агрегата с фронтальной загрузкой.

Принцип работы машины заключается в следующем. В баке на подшипниках установлен вращающийся барабан, в который заливается моющий раствор и помещается загрязненное белье. Вращение происходит попеременно в разные стороны с небольшой скоростью (20 – 30 об./мин). При этом грязные вещи захватываются внутренними выступами барабана и трутся друг о друга в моющем растворе. Так происходит стирка. Вращение осуществляет электромотор с помощью клинового или поликлинового ремня и шкива.

Далее, устройством слива удаляется грязная вода и заливается чистая, затем происходит полоскание белья (также на небольшой скорости). После этого отработанная жидкость также сливается, и начинается процесс отжима уже чистых вещей на скорости вращения от 400 до 1600 об./мин с одновременным удалением воды.

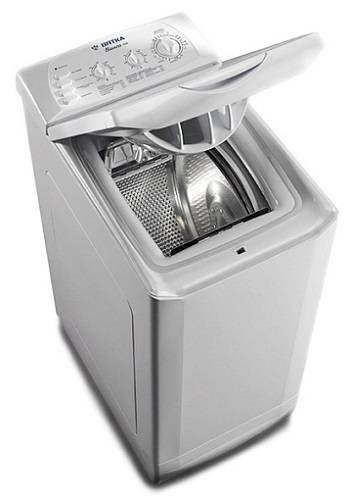

Модели с вертикальной загрузкой.

Для некоторых помещений предпочтительнее применение стиральных машин с вертикальной загрузкой, которые ни в чем не уступают классическим фронтальным моделям. Лучшими производителями такой техники считаются фирмы Electrolux, Ardo, Candy. Как  устроены эти машины, можно увидеть на следующем изображении.

Как видно, загрузочный люк в вертикальных моделях расположен сверху  на цилиндрической образующей барабана. По всем остальным параметрам эта машина мало чем отличается от своих аналогов с горизонтальной загрузкой.

Бак и барабан

Бак считают основным и наиболее объемным элементом машины-автомат. В нем может вмещаться 35-60 л воды. Чтобы во время стирки аппарат не вибрировал излишне сильно, бак не соединен с корпусом жестко. Для его поддержки в верхней части машинки есть две или четыре пружины, а в нижней – два или четыре амортизатора. Кроме того, чтобы исключить дисбаланс и сильную вибрацию бака во время стирки, на нем закреплены бетонные противовесы. Благодаря такой конструкции корпус во время работы техники, несмотря на колебания бака, остается неподвижным.

Внутри бака расположен барабан, связанный ременной передачей либо прямым приводом с двигателем. В барабан загружается белье, а после включения программы стирки в него через множество отверстий начинает поступать вода с моющим средством. Спереди бак соединен с барабаном резиновой манжетой, обеспечивающей герметичность, а в задней части вал барабана проходит сквозь бак к подшипниковому узлу.

Для изготовления барабана обычно используют нержавеющую сталь, а бак может быть как стальным, так и из пластика. Второй вариант стоит дешевле, но отличается большей хрупкостью и меньшим сроком службы. Зачастую бак имеет две половины, которые соединяются болтами либо с помощью хомута, но во многих машинках встречаются неразборные баки.

Сопутствующие детали

Владельцам стиралок необязательно знать, как смотрится барабан в разрезе. Достаточно понять взаимосвязь цилиндра с другими элементами системы – от порошкоприемника до двигателя. Этот принцип един для всех автоматов: как с горизонтальной, так и с вертикальной загрузкой. Главное, рассмотреть всех «участников» постирочного процесса.

  • Дозатор. Предназначен для добавления моющего средства, поэтому в народе именуется просто порошкоприемником. Как правило, он располагается в верхней левой части автомата и имеет три отделения: для дополнительных жидкостей, основной и предварительной стирки. Догадаться о назначении кюветки можно по специальной маркировке. Вода к порошку попадает по шлагам, а после мыльный раствор по патрубкам направляется в барабан.
  • Манжета. Так именуется резинка, опоясывающая барабан спереди за дверцей люка. Точнее, их две: один уплотнитель крепится на корпусе, а второй – на стиральном баке. За счет двойного резинового слоя обеспечивается герметичность резервуара, и вода не вытекает наружу.
  • Шланги и патрубки. По резиновым «желобкам» поступающая из труб вода проходит через диспенсер и заливается в барабан, к грязным вещам. После стирки отработанная жидкость по дренажным трубкам выводится в канализацию, откачиваясь помпой.
  • Насос. Помпой откачивается грязная вода из бака с барабаном в канализацию. Устроен дренаж просто: запускается механизм мотором, а направление потоку задается вращающейся крыльчаткой. Крепится все на улитке, где к насосу подсоединяется и сливной шланг. Последний нередко засоряется попавшими в автомат мусором, волосами и другими предметами: детскими носочками, заколками и ключами.
  • УБЛ. Это устройство блокировки люка, а простыми словами – электронный замок. Он активируется автоматически после запуска цикла, блокируя дверцу лючка. Системный «блок» не дает пользователю распахнуть барабан при стирке, что исключает случайное открывание полной воды машины.
  • Впускной клапан. Его задача – наполнение барабана водой из водопровода. Состоит механизм из трех катушек и мембраны, которая открывается или закрывается под действием электрических импульсов. Последние подаются на клапан модулем на основе данных от прессостата.
  • Прессостат. Представляет собой пластиковую «коробку» с длинной трубкой, опущенной в стиральный бак. Датчик замеряет давление в резервуаре, отображая уровень набранной воды. Это позволяет плате управления контролировать процесс налива и слива.
  • Сетевой фильтр. Конденсатор отвечает за безопасность системы, защищая проводку и механизмы от скачков напряжения. ФПС способно выравнивать поступающий в машинку ток, не давая внутренней проводке перегреться и замкнуться.
  • Управляющая плата. Это «мозги» автомата, которые с помощью электроники, симисторов, дорожек и резисторов управляют системой. Модуль раздает команды, отслеживает их выполнение, а при поломке или сбое – экстренно останавливает цикл.

Барабан в стиральной машине – ключевой элемент системы, так как именно в нем стирается белье. Все остальные элементы конструкции так или иначе взаимодействуют с ним: наполняют, раскручивают и останавливают, обеспечивая качественную стирку.

Интересное:

  • Как устроен барабан стиральной машины Индезит?
  • Как устроена стиральная машина с вертикальной загрузкой?
  • Как устроена стиральная машина Electrolux?
  • Как устроена стиральная машина Занусси?
  • Устройство стиральной машины Аристон Хотпоинт
  • Как устроена стиральная машина Самсунг

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Вращение барабана и нагрев воды в стиральной машине

Чтобы стирка прошла хорошо, нам необходимо моющее средство, горячая или теплая вода и механическое воздействие.

В качестве средства для стирки используется стиральный порошок или гелеобразное средство, для подогрева воды – ТЭН, а для вращения барабана – механическое воздействие. Устройство двигателя стиральной машины приводит в действие . Он расположен под баком в нижней части машинки.

Шкив находится на задней стороне бака. Приводной соединяет двигатель со шкивом. Мотор приводит в движение ремень, а он передаёт вращение на барабан внутри бака. Данная конструкция считается обычной, но у неё есть и свои недостатки, так как ремень постоянно контактирует с двигающимися элементами, создаётся эффект трения. Поэтому со временем он изнашивается. Ещё одним недостатком данной конструкции является вибрация машины.

В более усовершенствованных моделях стиральных машин ременной привод не используется. Он заменён прямым приводом. Его активно применяют в стиральных машинах фирмы LG (Эл Джи). В данных моделях мотор прикрепляется непосредственно на барабан. При такой конструкции затрачивается меньше энергии на вращение барабана, уменьшается сила вибрации и экономится пространство внутри машины.

От этого мотора меньше шума, а прямой привод позволяет делать машинки более компактной.

Стирка и отжим

Во время стирки белья барабан вращается сначала в одну, а потом в другую сторону при сравнительно небольшой скорости. При отжиме же скорость вращения достигает своего максимума.

Чтобы сделать вещи максимально сухими, необходимо большое количество оборотов.

Благодаря центробежной силе, жидкость из отжимаемого белья уходит через небольшие дырочки бака. А сливной насос выводит её.

При отжиме скорость вращения увеличивается постепенно. Это нужно для того, чтобы, вещи расположились равномерно на поверхности барабана. Также благодаря этому можно избежать сильных вибраций.

Если внутри бака нарушается баланс, то скорость вращения машинки вновь уменьшается, а затем снова распределяется внутри машинки. После этого она снова набирает обороты и продолжается. Как видите, устройство стиральной машинки автомат довольно-таки замысловатое.

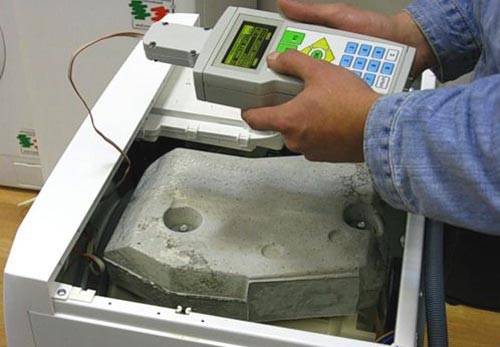

Модуль управления

Всеми процессами, которые происходят во время стирки, заведует модуль управления.

Он контролирует время подключения или отключения ТЭНа, включает сливной насос, когда нужно будет слить воду из бака. Также он сам решает, когда должен вращаться барабан и с какой скоростью.

Ещё он следит за показаниями разных сенсоров, которые предоставляются во время стирки. Ни одна современная стиральная машинка не может обойтись без этой системы управления.

Модуль управления является самой дорогой частью машинки. Он стоит очень дорого, так как имеет сложное устройство. Поэтому при повреждении этой детали машинки не рекомендуется производить замену самостоятельно.

Будет гораздо лучше, если вы обратитесь к специалисту в данной области. Они заменят неисправную деталь.

Барабан и бак

Внутри бака стиральной машины находится барабан. Именно туда мы и помещаем грязные вещи. В бак автоматически заливается вода и моющее средство. Так как в баке имеется много небольших отверстий, стиральный порошок и вода смешиваются с вещами и отстирывают их.

Производители изготавливают барабан из нержавеющей стали, а бак может быть как из нержавейки, так и из пластмассы. Чаще всего он состоит из двух частей, но иногда попадаются баки, состоящие из целого «куска». Есть люди, которые при острой необходимости, могут распилить неразборной бак на две части, а затем с помощью болтов и герметика, не пропускающего воду, соединяют их вместе.

Баки, сделанные из пластика, более лёгкие и дешёвые, но у них есть и свои минусы. Они не такие прочные как металлические.

В некоторых моделях машинок баки установлены под наклоном. Но чаще всего они установлены горизонтально.

Если вы из тех людей, которые предпочитают лучше один раз увидеть, чем сто раз услышать, мы предлагаем видеоролик.

В этом видео вы можете увидеть не только, из чего состоит стиральная машинка, но и её краткую историю. Приятного вам просмотра и удачи в познаниях об устройстве стиральных машинок.

Все пользуются бытовой техникой, но мало кто знает, как она работает. А это может очень пригодиться при поломке и необходимости ремонта. Как работает стиральная машина? Многие не затруднятся с ответом: загрузили белье и включили на кнопку, вода поступила, а барабан начал вращаться. А для чего тогда все внутренние комплектующие? Разберем подробнее.

Дополнительные элементы стиральных машин автомат, о которых следует знать

  • Заливной фильтр. Это мелкая съёмная сетка, которая установлена в месте подключения заливного шланга к машине. По мере загрязнения этот фильтр довольно легко вынимается с помощью плоскогубцев и очищается от загрязнений, вызванных низким качеством водопроводной воды.
  • Дренажный фильтр. Во время слива данный фильтр защищает помпу от попадания внутрь неё посторонних предметов, способных блокировать работу насоса. В случаях, когда машина отказывается сливать воду, первое что нужно предпринять – очистить этот самый фильтр. Он всегда расположен на фасадной части корпуса машины внизу. Для извлечения его нужно просто выкрутить.

Вот такое в чём-то простое, а в чём-то сложное устройство и служит верой и правдой в наших домах. Со знанием того, по какому принципу работает стиральная машина автомат и как она устроена, довольно просто (в случае обнаружения каких-либо неполадок) разобраться – а в чём, собственно, беда? А значит, исправление проблемы заметно упрощается.

Добавить комментарий Отменить

Принцип работы стиральной машины

На рынке бытовой техники представлено два вида стиральных машин: фронтальные и вертикальные. Разберем, как функционируют детали в машинах каждого типа.

Для чего в стиралке барабан

В стиральной машине важной деталью, да и самим центром техники, выступает барабан, предназначенный для загрузки грязного белья. Когда устанавливается программа, и пользователь запускает машинку, барабан начинает круговые движения, белье опускается в воду, которая проникает сквозь множество маленьких отверстий

Попадая в порошкоприемник, стиральное средство смешивается с водой, образуя мыльный раствор. Вещи в нем стираются механическим способом. Процесс подобен ручной стирке, только машинный способ не требует никаких действий с вашей стороны.

Как бак влияет на работу машинки

Бак – это важная деталь в стиралке, которая располагается вокруг барабана. В разных моделях машинок установлены баки из эмалированной или нержавеющей стали, а также из пластика. Бак предназначен для сбора воды, в то время как барабан – это активно вращающая часть, необходимая для движения белья. Таков принцип работы стиральной машины-автомат при стирке.

СМА фронтального типа ориентированы на загрузку белья через боковой люк. В вертикальные машинки вещи помещаются через верхнюю крышку.

Полоскание белья и система слива

Суть полоскания – в вымывании моющих средств.

Каков же принцип работы машинки во время полоскания белья?

  1. Программатор подает сигнал сливному насосу для откачки грязной, мыльной отработанной воды.
  2. Отработанная вода полностью уходит из бака.
  3. Полоскание начинается с набора чистой воды, но при этом не добавляется порошок.
  4. Вода начинает поступать в бак, а барабан вращается.
  5. Когда полоскание заканчивается, вода покидает бак через систему слива.

Отжим

Схема работы стиральной машины-автомат в процессе отжима предельно простая:

  • Барабан начинает выполнять вращательные действия на предельно высокой скорости.
  • Белье прилегает к стенкам барабана благодаря центробежной силе.
  • Выходящая из белья вода стекает в бак сквозь отверстия барабана.
  • Помпа откачивает воду в канализацию.

Отжим – шумный и активный процесс. Большие камни в корпусе СМА (противовесы) гасят вибрации во время отжима. В зависимости от выбора программы, может колебаться и скорость отжима: обычно от 200 до 1200 оборотов. К примеру, выбрав стирку деликатных вещей, вы увидите, что отжим выставлен на небольшие обороты или отключен. Вещи из более плотных материалов, не требующих особого ухода, можно отжимать на максимальной скорости. Учтите, что выбрать скорость отжима нужно еще до начала стирки.

Стирка окончена

Когда все описанные выше этапы стирки пройдены, и сработала функция отжима, можно считать процесс стирки завершенным. Перед этим барабан несколько раз вращается для равномерного распределения белья. Остановка машинки оповещает пользователя о том, что стирка окончена. Открывайте люк только после нажатия клавиши «ВЫКЛ».

Предлагаем посмотреть интересное видео:

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В модуле управления установлены специальные программы, которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

  • датчик контроля уровень воды (прессостат);
  • термостат;
  • таходатчик;
  • другая электроника.

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера, которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термодатчик

В стиральных машинах такие устройства встречаются двух типов – термостат и термистор. Первые можно увидеть на оборудовании прошлых лет. Термостаты в свою очередь делятся на газонаполненные и биметаллические. В последних используется реле: при изменении температуры оно замыкается. В газонаполненных устройствах залит фреон, при нагревании которого замыкается контакт регулятора.

Термистор для стиральной машины

Датчики, работающие на термисторах, применяются в более продвинутой современной технике, рассчитывая сопротивление в момент нагрева. Они гораздо надёжнее и эффективнее обычных термостатов. К тому же занимают заметно меньше полезной площади.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации. Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

  • со светодиодной индикацией;
  • с сегментным дисплеем и световой индикацией;
  • панель управления с ЖК-дисплеем;
  • панель управления с ЖК-дисплеем и кнопками навигации;
  • со светодиодной индикацией и сегментным дисплеем.

Полезные рекомендации

Если вы только собираетесь сделать полезное приобретение для дома, советуем обращать внимание на определенные особенности:

  • проверьте материал, из которого изготовлен барабан стиральной машины. Лучше всего выбрать модель с нержавеющим элементом, изготовленным из стали;
  • уточните максимальные обороты барабана;
  • проверьте наличие в машинке функций сушки вещей и их полоскания;
  • подберите оптимальный объем барабана и максимальный программный перечень.

Даже высокая стоимость некоторых моделей не снижает их популярность. Вызвано это определенными достоинствами:

  • экономится свободное время;
  • в установленном режиме выполняется бережная стирка;
  • программное обеспечение отличается большими возможностями;
  • потребляется низкое количество электрической энергии.

С помощью такого современного оборудования не придется тратить драгоценное время для приведения вещей в надлежащее состояние.

Общее устройство стиральных машин

Все элементы любого агрегата расположены в корпусе, выполненном из пластика или металла. Сам корпус состоит из каркаса, прикрученных к нему стенок и верхней крышки.

Отличие аппаратов по внешнему виду и при снятой задней плоскости:

УзелФронтальная загрузкаВертикальное заполнение бака
ЛюкУстановлен на передней стенкеРасположен под верхней крышкой
Блок управленияСтоит над люкомУкреплен вертикально сверху машины или встроен в верхнюю крышку
БарабанВращается на горизонтальной осиКрутится вертикально

Основные элементы «стиралок», без которых их работа невозможна:

  1. Бак – необходим для загрузки в него белья.
  2. Барабан. Устанавливается внутри бака и служит для вращения и перемешивания изделий, создания струй и флуктуации воды.
  3. Противовес. Стоит для погашения дрожания и раскачивания корпуса при быстрых оборотах двигателя.
  4. Электродвигатель – необходим для создания крутящего момента.
  5. Приводной ремень – передает от мотора к барабану.
  6. Шкив – колесо большого размера с пазом по ободу.
  7. Пружины подвески и амортизатор компенсируют раскачивание бака.
  8. ТЭН – нагревает рабочую жидкость до необходимой температуры.
  9. Прессостат – реле, контролирующее уровень рабочей среды, электроклапан и цепи ТЭН.
  10. Клапан заливной (электрический) служит для забора воды.
  11. Бункер – короб, в котором размещается дозатор, распределяющий моющие средства.
  12. Люк с устройством блокировки, не допускающим стирку с приоткрытой дверцей.
  13. Манжета – уплотнитель из каучука или резины для герметичности «стиралки».
  14. Помпа (насос сливной) – обеспечивает давление, необходимое для выброса отработанной жидкости в шланг.
  15. Шланг сливной выводит воды из насоса в канализацию.
  16. Патрубок слива нужен для работы водяного реле.
  17. Модуль управления (электронный) обеспечивает правильную работу всех узлов и следит за выполнением программ.

Корпус

Все элементы стиральной машины, независимо от марки — Indesit, LG, Samsung, Ariston, Electrolux, Bosch или другой, располагаются внутри ее металлического корпуса. В корпусе выделяют основание, переднюю панель с люком, верхнюю крышку, боковые стенки, а также заднюю стенку.

В верхней части передней стенки корпуса располагается панель управления, а в левом углу находится контейнер для загрузки моющего средства (дозатор). Обычно в таком контейнере предусмотрено 3 ячейки (две для порошка и одна для жидкого средства), но их может быть больше или меньше в зависимости от модели (от 1 до 5). Загруженный в дозатор порошок через один или несколько патрубков попадает внутрь бака под действием струи воды.

По центру передней стенки находится люк стиральной машины. В нем выделяют такие части, как резиновая манжета люка и устройство, отвечающее за блокировку люка во время стирки. Внутри манжета крепится к баку посредством хомута. Благодаря блокирующему устройству дверца не может быть открыта в процессе стирки. Чаще всего в таком устройстве имеется термоэлемент, поэтому после окончания стирки дверца некоторое время остается закрытой.

Это интересно: Как пользоваться ирригатором для полости рта: для чего нужен, что это такое

Классы стирки отжима и энергоэффективности

Класс стирки определяют путем оценки оставшихся после процесса опытной стирки загрязнений. Тестирование проходит при стандартных для всех испытуемых образцов условиях, а затем проводится сравнение с результатами эталонных образцов. Затем каждой модели присваивается свой класс от A до G в порядке ухудшения потребительских свойств. Большинство современных аппаратов имеет класс стирки A.

Класс отжима определяется скоростью и эффективностью процесса отжима. Для обозначения классов используются те же латинские буквы от A до G в порядке уменьшения качества отжима. Эффективность отжима зависит от количества остаточной влаги белья. 40% – лучший показатель, 90% – худший.

Выбор образца с лучшим показателем класса отжима неоднозначен. Не все ткани можно отжимать досуха без риска повреждения. Высокий класс отжима увеличивает стоимость машины. Не каждому потребителю в принципе нужны такие высокие стандарты.

Стандартный класс отжима у большинства стиральных аппаратов – C.

Класс энергоэффективности – важная характеристика, учитывая скорость роста тарифов на электроэнергию. Всем моделям присваиваются классы от A до G в порядке уменьшения экономичности. Существуют модели с классом A+, A++, A+++.

Разница между ними определяется минимальным количеством расходуемой энергии, цена же – существенно отличается. При выборе устройства для стирки исходя из класса энергоэффективности стоит взвесить несколько факторов: тарифы на электроэнергию, частота использования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
