Как устроен эжектор
В основу принципа работы входит физический закон увеличения скорости водяного потока за счет самого потока. Этот закон носит имя его создателя – физика Бернулли. Состоит эжектор из четырех частей:
- всасывающий отсек, она же камера;
- смесительный отсек;
- сопло с уменьшенным диаметром;
- диффузор.
Перемещающаяся с большой скоростью внутри трубы вода создает вокруг себя вакуум. За счет этого водному потоку придается добавочная скорость. Чтобы создать разряжение, требуется высокая скорость воды. Она создается насосной станцией.
Эжектор подключается к насосу двумя трубами или патрубками. По первой трубе насос просто затягивает в себя воду. Затем по второй трубе он часть жидкости возвращает обратно в эжектор. Эта вода проходит под давлением через сопло с уменьшенным отверстием, где ее скорость повышается в несколько раз.

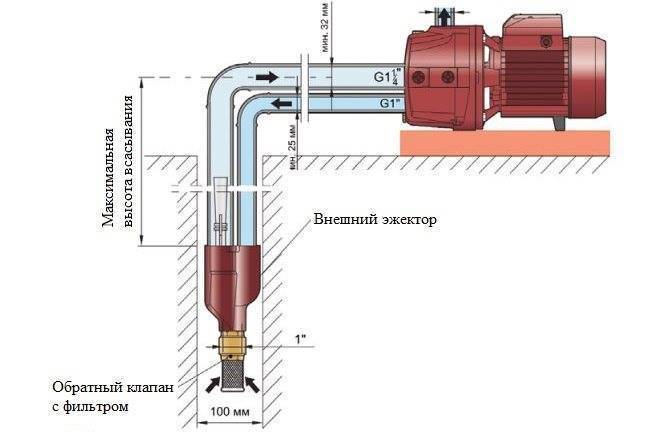

Принципы работы насосных станций с выносным эжектором и встроенным одинаковы. В первом случае сам прибор-ускоритель устанавливается внутрь скважины или колодца, утапливается в водную массу. Во втором он располагается внутри насосной станции и является ее неотъемлемой частью.
При этом в первом случае насос с эжектором соединяется двумя трубами, что увеличивает расход материалов, но не намного. Во втором от насосной станции в источник водозабора опускается лишь одна труба.
У эжектора есть еще один серьезный плюс. Он работает, как отдельный элемент. На протяжении незначительного времени он может самостоятельно качать воду. Это защищает насосные станции от сухого хода.
Встроенный или внешний
Расположение устройства влияет на монтаж насоса и эффективность его работы.
С насосными станциями с встроенным эжектором проще. Их монтаж простой и экономичный. Сам прибор находится на поверхности, а значит, его проще контролировать, обслуживать и ремонтировать. Он занимает мало места, поэтому никому не мешает. Прибор установлен в корпусе станции, поэтому хорошо защищен от загрязнений. Нет необходимости дополнительно устанавливать фильтры, чтобы защитить его от песка, ила и мелких камешков.
Однако такое расположение не дает максимальных технических и эксплуатационных характеристик. Насосы с встроенным эжектором могут поднимать воду с глубины 10 м. Может и ниже, но тогда снижается напор и производительность станции.
Еще один минус – шум от работающей установки. К шуму насоса добавляются звуки перемещения воды внутри эжектора. Они не сильные, но человеческим ухом улавливаются хорошо. Поэтому при установке насосной станции со встроенным эжектором следует продумать систему шумоизоляции. К примеру, установить над оборудованием колпак, смонтировать его в хозяйственном помещении или в кессоне, но не внутри дома.
Выносные модели плане расхода материалов и монтажа сложнее. Но другие плюсы перекрывают незначительные недостатки.
- Насос может поднимать воду с глубины до 40 м.
- Шум от эжектора не слышен.
Выбор места установки
Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.
Так выглядет насосная станция
Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.
Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в котельной
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.
Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.
Схема установки насосной станции в колодце
Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Кессон из бетонных колец
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

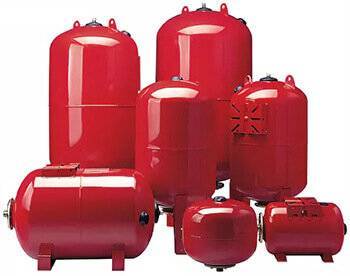

Типы гидроаккумуляторов
- Закрытый.
- Открытый.
Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.
Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.
Открытый ГА монтируется преимущественно на высшей точке.
Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.
Рейтинг лучших моделей
Калибр СВД-770Ч+Э
- Тип эжектора: погружной
- Глубина всасывания: 30 м
- Максимальный напор: 50 м
- Производительность: 1752 л/час
- Мощность электродвигателя: 770 Вт
- Конструкция:
- объем гидравлического бака — 20 л
- диаметр отверстия выхода — 1¼ дюйма (31,8 мм)
- температура воды — до 40 °C
- защита от сухого хода
- Масса: 17,2 кг
- Разработка/Производитель: Россия/Китай
Чтобы обеспечить автономное водоснабжение своей дачи или загородного дома, недостаточно просто пробурить скважину, необходимо также приобрести и смонтировать устройство, которое будет обслуживать скважину. Одним из видов такого оборудования, используемого в тех случаях, когда пробуренная скважина отличается значительной глубиной, является инжекторный насос (его не следует путать с эжекторным).

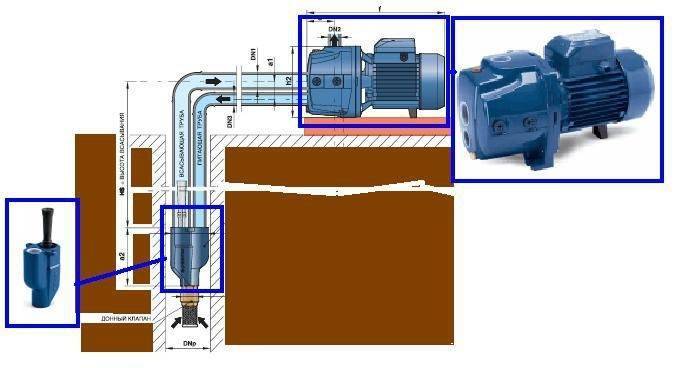

Центробежный насос с выносным эжектором
Как сделать самостоятельно
Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:
- тройник из металла – служит основной деталью;
- проводник воды с высоким давлением в виде штуцера;
- отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.
Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.
Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.
Из инструментов понадобятся:
- водопроводные ключи;
- тиски;
- болгарка или наждак для обтачивания.
Порядок работ выглядит следующим образом:
Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника
Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают полимерными трубками
Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров
К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу
Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров. К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.
Если практикуется погружение в воду, к устройству подключается сразу три трубы:
- Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
- Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
- Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.
Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Галерея изображений
Фото из
Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали
Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства
К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор
Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам
Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций
Для установки эжектора у насосного агрегата должно быть два входящих отверстия
Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство
На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

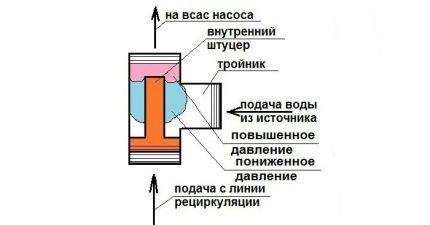

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Самодельный эжектор для насосной станции.
Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня, по Вашей просьбе, я расскажу, как своими силами собрать простой эжектор для насосной станции, чтобы обеспечить дополнительные метры подъема воды из скважины и обезопасить работу насосной станции от возможного сухого хода в случае, когда уровень воды в скважине внезапно понижается. О схеме подключения такого эжектора я писал ранее. В той же статье приведен эскиз этого эжектора. Но как именно сделать его, многим оказалось непонятно. Сразу оговорюсь, что в процессе написания этой статьи я не делал этот эжектор. В данный момент он мне не нужен, а сделать его я могу в любое время, потратив на это час-полтора.
И все же я начну немного издалека для того, чтобы вопросов осталось как можно меньше.
Названия и условные обозначения.
Побывав у родителей своей супруги в Ульяновской области, я с удивлением обнаружил, что продавцы в магазинах сантехники не всегда понимают, о чем я их прошу, хотя у себя в Питере я таких проблем не испытывал. Поэтому мне бы очень хотелось, чтобы мы с Вами говорили на одном языке и понимали друг друга, особенно в части названий и обозначений, связанных с сантехникой.
В сантехнике принято обозначать детали и резьбу на них условными обозначениями, понятными, впрочем, любому, кто говорит и пишет на русском языке. Размер же или диаметр резьбы, чаще всего, указывают в дюймах: ½, ¾, 1½. Это же указывает, что резьба на деталях не метрическая, а конусная – трубная. Буквы рядом с обозначением резьбы говорят о том, какая это резьба: внутренняя (В) или наружная (Н). Например, краткое обозначение: угол ¾ Н х ½ В – означает переходной уголок (или угловой переходник), один конец которого с наружной трубной резьбой диаметром ¾ дюйма или 20 мм, а другой – с внутренней трубной резьбой диаметром ½ дюйма или 15 мм. Еще раз уточню, буква «В» в этом обозначении означает не внешнюю резьбу (внешней резьбы нет, есть наружная), а только и только внутреннюю.
В некоторых предыдущих статьях я уже упоминал условные обозначения, аббревиатуры, пластиковых труб. Напомню: МП – металлопластиковая, ПП – полипропиленовая, ПВХ – поливинилхлоридная, ПНД – полиэтилен низкого давления. Так вот, если в обозначении детали на месте размера резьбы стоит некое число с аббревиатурой материала трубы, это означает, что данный «хвостик» детали предназначен для соединения с указанным видом трубы указанного же диаметра.
Например, угол ½ Н х 16МП – это уголок, на одном конце которого сделана наружная трубная резьба диаметром ½ дюйма или 15 мм, другой же имеет штуцер и резьбу (в случае резьбового обжима), предназначенные для присоединения к уголку металлопластиковой трубы диаметром 16 мм.
Случай, если никаких обозначений нет, означает, что эта сторона детали предназначена для соединения без резьбы, скажем, с садовым шлангом указанного диаметра и это, скорее всего, обыкновенный штуцер. Например, переходник ¾ Н х 12.
Мне бы не хотелось в рамках этой статьи и дальше вдаваться в дебри условностей, потому что рассказанного мною уже вполне достаточно для нашего понимания, и мы, надеюсь, не будем больше отвлекаться на пояснения. Тем не менее, я постараюсь излагать свои мысли доходчиво, все же подробно разъясняя «узкие» места.
Детали и инструменты.
Но эжектор нужно присоединить к трубам, поэтому в конструкцию эжектора нужно будет добавить соответствующие детали. Для примера я рассмотрю присоединение к МП-трубам, как наиболее распространенным и простым для монтажа. Если Вы будете использовать какие-то другие, то Вам нужно будет внести в конструкцию соответствующие изменения.
Итак, из деталей нам понадобятся:
Два последних уголка можно, в принципе, заменить на что-то другое, главное, чтобы в результате получился необходимый нам поворот с переходом на нужную нам трубу.
Изготовление эжектора.
Больше всего придется повозиться со штуцером. Необходимо сточить его шестигранную часть, практически на «нет», сделав из неё конус, основание которого по диаметру чуть меньше наружной резьбы штуцера. Кроме того, придется немного укоротить резьбовую часть штуцера, оставив максимум четыре нитки. Резьбонарезным инструментом или муфтой нужно будет поправить испорченную обточкой резьбу и прорезать её дальше с заходом на полученный конус так, чтобы резьбовая часть штуцера свободно вкручивалась в муфту или тройник с любой стороны.
Конструкция эжектора (вариант 1)
Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.
Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.
- Тройник ?» мм.
- Штуцер ?» мм и с отводом 12 мм.
- Переходник 20?25 мм.
- Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?16 мм.
- Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?26 мм.
- Угол 90? (наружный/внутренний) ?»??».
Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.
Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.
Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.
Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

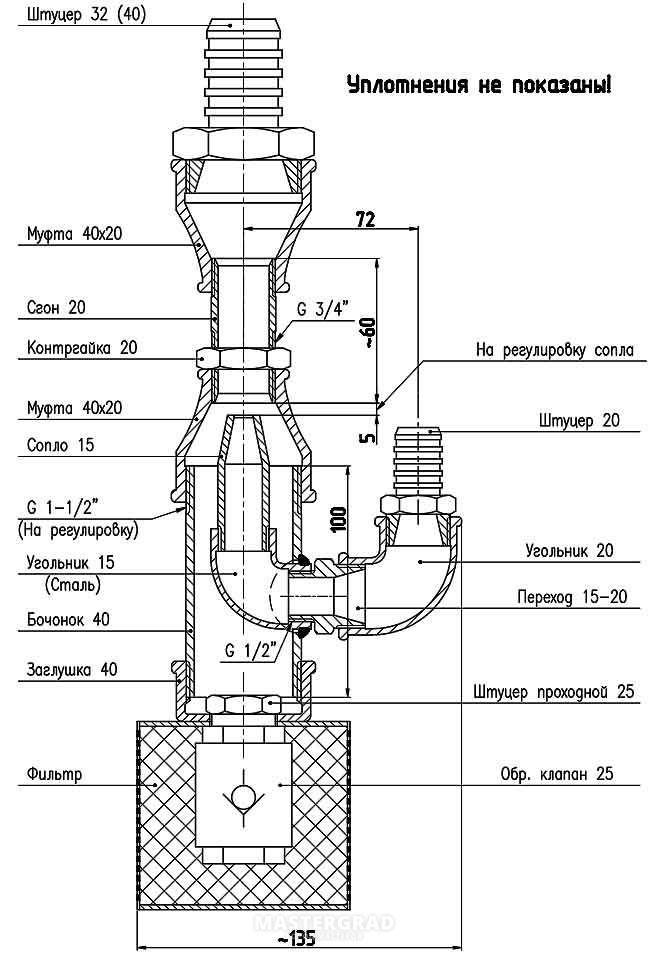

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.
- Тройник ? 40 мм.
- Отвод 90? 1/2″ мм.
- Сгон 1/2″ мм.
- Сгон 3/4″ мм.
- Контргайка 1/2″ мм.
- Контргайка 3/4″ мм.
- Заглушка.
- Обратный клапан.
- Штуцер 1/2″ мм.
- Штуцер 3/4″ мм.
- Сопло 10 мм.
- Резьбовой сгон 1/2″ мм.
Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.
Выбор: встроенный или внешний?
В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.
В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.
Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект
Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.
В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.
Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.
Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.
Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м
Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.
Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.
Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.
При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.
