Как производится врезка в существующий водопровод под давлением

Перенос врезок (отводов) на стояках: как делали и сколько стоит

Изначально врезки холодной и горячей воды в стояки были сделаны снизу за унитазом. Такое расположение неудобно и непрактично. Снизу были установлены запорные краны, затем трубы холодной и горячей воды тянулись наверх, а над унитазом располагался водомерный и распределительный узел. Учитывая эти факторы, решено было выполнить перенос врезок (отводов) на стояках холодной и горячей воды выше — примерно на уровень глаз.

Поиск управляющей компании и стоимость работ.

Самостоятельно сделать такие работы можно. Но требуется определенная квалификация и опыт, а также специальное оборудование, чтобы перекрыть участок стояка. Поэтому я решил обратиться в управляющую компанию. Найти её, как ни странно, оказалось делом непростым. Это связано с тем, что в тот момент происходил процесс смены управляющей компании: старая свои полномочия уже сложила, а контактов новой нигде нет. Но, потратив некоторое время, контакты были найдены.

Я договорился с инженером о встрече в квартире, чтобы обсудить все вопросы. Утром в четверг мы встретились, он всё посмотрел и озвучил цену в 8000 рублей. Я сказал, что рассчитывал на меньшую цену. Он ответил, что у них такой прайс и основная часть суммы — за перекрытие и слив стояков.

Работы запланировали на следующей неделе, в понедельник. Я предлагал в выходные, чтобы не отпрашиваться на работе. Но инженер сказал, что в выходные работы не проводят. Затем на следующий день позвонил и согласился всё-таки выполнить переврезки в субботу утром.

Перенос врезок (отводов) на стояках холодной и горячей воды.

Для выполнения работ я подготовил материал: резьбы под сварку из стальной оцинкованной трубы диаметром 15 мм и усиленные шаровые краны «Valtec» серии «Perfect» с чёрными ручками. Краны понравились — мощные и массивные. Но, к сожалению, недешёвые.

В субботу утром, немного опоздав, сварщик и слесарь были на месте. Слесарь перекрыл стояки, но запорные краны были не герметичны. Поэтому ему пришлось перекрыть горячее и холодное водоснабжение во всём доме.

После того как вода слилась приступили к работам. Срезали старые трубы, заварили отверстия. Я показал, где делать новые врезки.

Когда начали делать врезки, закончился газ. Сварщик взял баллон и пропал на час — ушел заправлять на станцию. Когда он вернулся, оказалось, что на станции газа тоже мало и баллон удалось заправить совсем немного. Но тем не менее процесс продолжился.

Перед приваркой резьб я следил, чтобы в стояках сделали отверстия нормального размера — по размерам привариваемого 15-мм патрубка. Нужно, чтобы на всём протяжении — от стояка до распределительного узла площадь сечения не сильно отклонялась от диаметра трубы. Слесарь не понимал зачем вообще это нужно: «Давление ведь всё равно будет».

Во время приварки резьб я внимательно следил, чтобы их приварили максимально ровно. Но по итогу всё равно одна получилась с отклонением. Это стало заметно позже, когда приварили резьбу. Но когда начали по моей просьбе нагревать, чтобы выправить отклонение, газ внезапно снова закончился и поправить ничего не удалось. Конечно, я придумал как исправить этот «косяк», но хотелось иметь ровные врезки без дальнейших дополнительных доработок.

После приварки резьб слесарь подождал, когда они остынут и затем прикрутил краны. В качестве уплотнителя соединений использовался лён.

Когда заканчивали работы, было около 16:00 и слесарю начал звонить диспетчер. Весь дом сидел без воды всё это время.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

  • При помощи водоотводящего накладного хомута.
  • При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

Как провести отвод от магистрали

Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.

Внимание! Четный счетчик можно установить внутри колодца или внутри дома. Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении

Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента

Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.

Стоимость врезки в водопровод

Ценник на хомут из полимера составляет 100–250 руб. При этом фитинг, устанавливаемый на трубу диаметром 32 мм, обойдется в 100 руб., а для 75-миллиметровой арматуры – в 250 руб.

Стоимость хомута из нержавейки, дополненного фланцевым отводом, составляет 9–10,5 тыс. руб. Комплект поставки этого оборудования включает в себя прокладку из резины и 6 шпилек, обеспечивающих возможность фиксации скоб.

Седелки электросварные производства итальянской компании Eurostandard Spa, имеющие диаметр 40–250 мм, можно приобрести за 25–80 евро. Что касается стоимости работ, то средний ценник на услуги этого вида колеблется от 2 тыс. до 2,5 тыс. руб.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

  • паяльник утюг;
  • труборез;
  • карандаш строительный;
  • сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

  • пластиковая труба;
  • тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Процесс врезки в трубопровод

Наилучшей иллюстрацией процесса врезки в трубопровод будет видео от компании ArmProf, которая занимается поставкой комплектующих для выполнения врезки в трубу под давлением. Оборудование для врезки в трубопровод представлено на официальном сайте компании https://www.armprof.ru/catalog/instrument/ .

Представленный ролик демонстрирует насколько врезка в трубу может быть скоротечной и технологичной. Для выполнения операции не потребовалось рыть огромный котлован о отключать потребителей.

Выделим основные этапы технологического процесса:

Установка хомута

Перед установкой следует убедиться, что хомут полностью соответствует диаметру трубы, в которой будет выполняться врезка. Поверхность трубы следует очистить, затем установить хомут и плотно затянут крепежные болты.

Установка задвижки

Задвижка крепится к фланцу хомута. Задвижка должна плотно зарываться, это следует проверить до выполнения сверления.

Установка сверлильного оборудования

Устройство для врезки представляет собой бур с крышкой, которая крепится к задвижке. Герметичность соединения обеспечивают уплотнения. Перед началом монтажа необходимо проверить, что сверло свободно проходит через задвижку, а его длины достаточно для выполнения отверстия.

Выполнение процесса сверления

После установки оборудования для врезки выполняется сверление трубы. При правильно выбранном и установленном оборудовании процесс сверления происходит без значительных утечек жидкости из трубопровода. Появление незначительного количества жидкости возможно лишь при извлечении бура из задвижки.

Природный газ обеспечивает человека теплом и горячей пищей. Однако для реализации этих функций его необходимо подвести к жилищу – обустроить трубопровод, соединенный с центральной сетью, отопительным оборудованием и бытовыми приборами.

На этапе проектирования магистрали, необходимо разобраться, какие разрешительные документы предстоит оформить, как правильно врезаться в газопровод и кому доверить такую ответственную работу. Ответы на эти вопросы подробно изложены в статье.

Кроме того, мы описали разные способы подключения к центральной магистрали, а также обозначили особенности подсоединения к пластиковому и металлическому трубопроводу.

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Подробное описание главных этапов работ: врезка в водопровод

При решении вопроса, как сделать врезку в водопровод без отключения давления в центральной системе, необходимо тщательно ознакомиться с каждым этапом проведения работы. В начале необходимо вычислить трассу прохождения труб. Оптимальной для них считается глубина 1,2 м. Трубы должны идти прямо от центральной магистрали к дому.

Материалы: чугун и другие

Они могут быть выполнены из таких материалов:

  • полиэтилен;
  • чугун;
  • оцинкованная сталь.

Искусственный материал предпочтительнее, так как врезка в водопровод не потребует в этом случае сварки.

Для упрощения работы над местом врезки строят колодец (кессон). Для этого котлован углубляется на 500-700 мм. На 200 мм засыпается гравийная подушка. На нее раскатывается рубероид, и заливается бетон толщиной 100 мм с арматурной решеткой в 4 мм.

На горловину устанавливается литая плита с отверстием для люка. Вертикальные стены обмазываются гидроизоляционным веществом. Котлован на этом этапе засыпают отобранным ранее грунтом.

Канал прорывается вручную или при помощи экскаватора. Главное, чтобы глубина соответствовала требованиям проекта. Она находится ниже границы почвенного промерзания в этом климатическом поясе. Но минимальной считается глубина 1 м.

Для врезки лучше использовать искусственный материал

Установка в 7 шагов своими руками: хомут, седелка, схема канализации, муфта

Процесс установки проходит по следующей технологии.

  1. Устройство для врезки под давлением расположено в особой накладке хомута. Этот элемент устанавливается на предварительно зачищенную от теплоизоляции трубу. Металл затирается наждачной бумагой. Это позволяет убрать ржавчину. Диаметр сечения отходящей трубы будет более узким, чем у центральной.
  2. На зачищенную поверхность устанавливается хомут с фланцем и патрубком. На другой стороне монтируется запорная задвижка с втулкой. Сюда крепится устройство, в котором располагается фреза. При ее участии осуществляется врезка в общую систему.
  3. В патрубок вставляется сверло через открытую задвижку и сальник глухого фланца. Она должна соответствовать размеру отверстия. Производится высверливание.
  4. После этого втулка и фреза снимаются, а водопроводная задвижка закрывается параллельно.
  5. Вводную трубу на этом этапе необходимо присоединить к фланцу задвижки для трубопроводов. Восстанавливается защитное покрытие поверхности и утеплительные материалы.
  6. На протяжении трассы от фундамента до магистрального канала необходимо предусмотреть уклон в 2% от врезки до входной отводящей трубы.
  7. Затем устанавливается водомерный прибор. С обеих его сторон монтируется запорный муфтовый вентиль. Счетчик может находиться в колодце или в доме. Чтобы произвести его поверку, запорный фланцевый вентиль перекрывают и снимают прибор учета.

Это общая технология проведения врезки. Прокол осуществляется в соответствии с типом материала и конструкции арматуры. Для чугуна перед проведением работы выполняется шлифование, что позволяет удалить уплотненный внешний слой. На точку врезки устанавливается фланцевая чугунная задвижка с обрезиненным клином. Тело трубы просверливается твердосплавной коронкой. Здесь имеет значение, из какого материала выполнен режущий элемент. Чугунный фланцевый вентиль требует применения только прочных коронок, которые придется менять в процессе врезки около 4 раз. Врезка под давлением в водопроводную трубу осуществляется только грамотными специалистами.

Для стальных труб не обязательно использовать хомут. Патрубок нужно приварить к ней. А уже к нему присоединяется задвижка и устройство фрезерования. Оценивается качество сварного шва. При потребности его дополнительно укрепляют.

Стоимость оборудования составляет для полимерных хомутов от 100 руб. для трубы 32 мм до 250 руб. – для 75-миллиметровой разновидности. Стальной хомут из нержавейки с фланцем обойдется в 9-10,5 тыс. руб. В такой комплект входят резиновый уплотнитель и 6 фиксационных шпилек для скоб.

Стоимость работы мастера по врезке составляет 2-2,5 тыс. руб.

Как подключиться к чугунной трубе

Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:

  1. Место под врезку зачищают, снимая верхний слой чугуна.
  2. Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
  3. К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
  4. Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.
  5. Затем вытаскивают коронку, перекрывая задвижку.
  6. Проделывают восстановительные работы против появления коррозии, проводят изоляцию.

Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины

Экран устанавливают между патроном и корпусом инструмента.

Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках. Седельный хомут можно соединить со станком для сверления

Элементы конструкции состоят из:

Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:

  • блокировочного болта,
  • ручки и трещетки,
  • промывочного крана,
  • вала, оснащенного сверлом.

Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.

Характерные особенности седелок

Выполнить качественную герметичную врезку в ПЭ трубу помогает седелка для каналов ПНД, именно этот элемент считается наиболее эффективным вариантом в таких ситуациях. Не рекомендуется разрезать полимерные трубы и соединять их посредством тройника или компрессионной муфты.

Во-первых, пластиковые элементы большого диаметра не отличаются особой гибкостью, что может вызвать  затруднения при входе трубы в соединительный элемент. Во-вторых, в процессе резки труба может деформироваться, что также вызовет определенные сложности. В-третьих, если в детали компрессионной муфты попадет грязь, то прочность и герметичность соединений будет нарушена.

В большинстве случаев седелка для врезки в трубы из полиэтилена низкого давления производят из полипропилена сополимера ПП-Б. Готовые элементы, имеющие диаметр от 20 до 63 мм, могут эксплуатироваться под давлением не более 1,6 МПа, если температура окружающей среды составляет 20С. При использовании деталей с диаметром от 75 до 110 мм рабочее давление снижается до 1,25 МПа.

Обратный клапан, испытания, регулировка: правила по работе с полиэтиленовой трубой под давлением с помощью приспособлений

Завершающим этапом проведения работ является установка обратного клапана, проверка системы и зарывание траншеи. Чтобы через счетчик не текла вода в обратную сторону, устанавливается особое устройство. Это обратный клапан.

Врезка в водопровод под давлением предполагает в некоторых случаях вывод труб через стенное отверстие. Оно в диаметре не может быть меньше 20 см. Зазор следует уплотнить смоляной прядью или сальниками. После этого стена цементируется вместе с элементами коммуникаций.

https://youtube.com/watch?v=6aXWhMnW9fM

ПОСМОТРЕТЬ ВИДЕО

Следующий этап предполагает проведение испытания. Запорная арматура (фланцевый вентиль, задвижка) и стыки проверяются на отсутствие течи. При подаче давления через кран стравливается воздух. Когда начнет поступать вода, осматривается система при еще не зарытом канале.

Если испытание удачно, зарывают траншею и котлован над местом врезки. Работы производятся с соблюдением правил техники безопасности и в соответствии с инструкцией.

Это надежный, производительный метод, позволяющий не нарушать комфорта других потребителей. Проводить работы можно в любую погоду

Поэтому представленный метод сегодня такой популярный. Подключение к водопроводу это очень важное техническое мероприятие

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

  1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
  2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Что представляет собой седелка для врезки в водопровод?

Седелка — это специальная деталь, которая очень легко позволяет врезаться в водопровод под давлением, после чего создать от него отдельную магистраль в дом или для подключения какого-то оборудования. Состоит седелка для водопровода из нескольких элементов, один из которых имеет штуцер с резьбой, фланцем или просто отвод под сварку.

Надев седелку на трубу и надежно обтянув её болтами, тем самым обеспечивается герметичность хомута. После этого в водопроводной трубе при помощи сверла или коронки высверливается отверстие, а после того, как пошла вода с трубы, сразу же перекрывается кран, к которому впоследствии производится подключение отдельной магистрали.

На самом деле все выглядит очень просто. И если ранее нужно было приварить к трубе штуцер и перекрывать воду для того, чтобы подключиться к действующей магистрали, то на сегодняшний день ничего этого делать не нужно, все можно сделать даже под давлением.

Виды седелок

Как было сказано выше, седелки бывают различных видов, под врезку в стальные, чугунные, полипропиленовые трубы. Однако отличаются седелки не только по материалам изготовления, но и по диаметру, а также своей конфигурацией.

По материалам изготовления седелки для труб бывают:

  • Из стали, соответственно они подходят для врезки в стальной водопровод;
  • Из латуни;
  • Чугуна, на чугунные трубы, как правило, больших диаметров (110 мм);
  • Полиэтиленовые седелки;
  • Седелки ПНД, из полиэтилена низкого давления.

Кроме того, седелки для врезки в водопровод под давлением и без него, бывают различного исполнения (конфигурации):

  • Седелки в виде хомута, о чём было рассказано выше, состоят из нескольких отдельных частей, одна из которых имеет штуцер;
  • В виде фланцев, так называемые фланцевые седелки;
  • Седелки под сварку;
  • Патрубно-накладные седелки;
  • И седелки в виде вентиля под врезку в водопровод.

Соответственно, если нужно врезаться в действующий водопровод, то сначала нужно определить: материалы изготовления трубопровода (сталь, пластик или что-то другое), его диаметр.

Также нужно понимать, какой диаметр штуцера должен быть на седелке, дюйм, три четверти или полдюйма. Только после этого можно осуществлять выбор седелки для врезки в водопроводную трубу.

Хомуты и седелки – обзор популярных моделей

Помимо обычной седелки для врезки в водопровод, описанной выше, применяют такие фитинги:

  1. Засверловочный хомут для врезки в водопровод: имеет ту же конструкцию, что и обычная седелка, только на патрубке дополнительно имеется механизм для вращения коронки.
  2. Пластиковый хомут под электросварку: используется для врезки в пластиковый же водопровод. Он состоит из двух половин, но никаких проушин для болтов нет: в пластик заделаны резистивные элементы, которые при пропускании через них электротока нагреваются и расплавляют его. В результате обе половинки седелки свариваются между собой и привариваются к трубе – надобность в уплотнителе и крепеже полностью отпадает. Пластиковые хомуты под сварку обычно также снабжаются сверлильным приводом.
  3. Седелка для трубы с крупным диаметром: принцип устройства тот же, только тыльная часть седелки уже снабжена шпильками, так что с болтами возиться не придется. Шпильки заправляются в отверстия второй части хомута (она, как обычно, оснащена патрубком), затем на них навинчиваются гайки. Устройство сконструировано таким образом, что одна модель может использоваться на трубах нескольких диаметров.

Наиболее популярными являются модели, оснащенные засверловочным механизмом.

Врезка в металлический водопровод

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло. При размещении на трубе части скрепляются между собой болтами.

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

Последовательность выполнения врезки

Основным устройством для проведения работ будет специализированная дрель, позволяющая высверлить отверстие нужного диаметра в трубопроводе, наполненном водой. Соблюдая технику безопасности и правила работы с инструментом можно добиться повышенной производительности данного устройства.

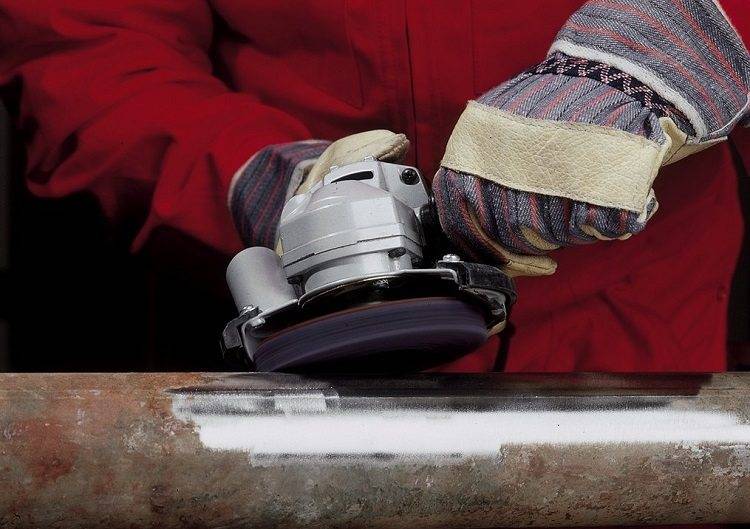

Первоначально нужно удалить изоляционные материалы и зачистить трубу в том месте, где будет выполняться врезка. Затем нужно установить фланец с выводом на основной трубопровод. Фиксируется он при помощи хомута. На задвижку, закрывающую фланец, необходимо установить наш инструмент. Если выполняется врезка в стальную трубу, то нужно использовать не хомут, а предварительно приваренный патрубок.

Когда работа со сварочным аппаратом завершена, необходимо проверить получившийся шов на наличие дефектов. Если таковые имеются, то можно еще раз пройтись по контуру шва, чтобы сделать его максимально надежным.

Когда муфта (патрубок) готова, нужно ввести фрезу определенного диаметра и вырезать отверстие под вставку трубы. Затем оборудование снимается, а задвижка блокирует поток воды в муфте. Когда врезаемая труба приварена, можно восстановить изоляцию и покрытие против коррозии. В такой последовательности можно работать с чугунными и металлическими трубами.

Врезка в водопровод под давлением

И хотя на сегодняшний день существуют специальные седелки для врезки в водопровод под давлением, многие, до сих пор, используют сварку для этих целей. Как врезаться в водопроводную трубу под давлением?

В первую очередь, нужно подготовить металлический патрубок требуемого диаметра, на одном конце которого была бы нарезана резьба. На резьбу обязательно накручивается шаровой кран, с предварительным уплотнением (сантехническим льном или фум-лентой).

Выбрав место врезки, и очистив трубу от грязи и ржавчины, можно приступать к выполнению сварочных работ:

  1. Приложите патрубок с краном к трубе для врезки, после чего обварите его по кругу. Работа эта непростая, ведь нужно не прожечь металл трубопровода, сохранив при этом его целостность;
  2. Через открытый кран на патрубке, просверлите отверстие в трубопроводе, используя для этих целей дрель и длинное сверло по металлу;
  3. После того, как из трубы пойдёт вода, быстро перекройте кран.

Таким образом, можно не только заварить свищ в водопроводной трубе под давлением, но и врезаться в действующий трубопровод.

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

  1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
  2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
  3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

Согласование и разрешение на проведение работ

Для того чтобы врезаться в водопроводные трубы как без сварки, так и с ее применением, необходимо получить все требуемые разрешения и документы.

Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей. Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:

  • место подключения;
  • диаметр трубопровода;
  • прочие данные, зависящие от цели врезки.

Далее необходимые данные подаются в СЭС и выполняется разработка и регистрация проектно-сметной документации. Выполнение самостоятельной установки приборов учета и врезки в трубу под давлением строго запрещено. Для выполнения подобных работ необходимо обращаться к специалистам.

Также следует помнить, что врезка запрещена в обход приборов учета, в магистральную сеть большого диаметра, которая питает дом, в трубопровод без наличия подключения к центральной канализационной системе, в водопровод любых диаметров, если не получены разрешения на какой-либо вид работ.

Работы по разработке проекта, подготовке материалов и проведению врезки лучше доверить соответствующей службе

Возведение колодца для обустройства узла

Как сделать колодец.

Правилами устройства центрального водопровода предусмотрены колодцы для осмотра трубы и подключения новых потребителей. Если они находятся далеко от дома, целесообразно устроить их своими руками на месте врезки. Такое сооружение впоследствии облегчит эксплуатацию домашней системы водоснабжения. В колодце устанавливают запорный вентиль, при необходимости подачу воды в дом можно прекратить.

Вырытый на месте подключения котлован углубляют на 0,5 м, засыпают щебнем. Сверху выкладывают рубероид, заливают 10 см бетона марки 200. Чтобы придать прочность, укрепляют арматурой. Через несколько дней, когда бетонная подушка схватится, над ней возводят шахту. Смотровому колодцу придают круглую или прямоугольную форму с таким учетом, чтобы внутри было 70 см свободного пространства. Этого хватит, чтобы поместился человек для управления вентилем.

Для строительства колодца используют кирпичи, блоки или устанавливают колодезные кольца. Если есть угроза сезонного подтапливания, сооружение герметизируют. Для этого яму сразу копают шире, чтобы был доступ к внешним стенкам. Их обрабатывают битумной мастикой, оборачивают рубероидом, затем засыпают вынутой землей. Можно установить пластиковую емкость подходящего размера, хорошо заделать места ввода труб. Сверху колодец накрывают крышкой с люком.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

  • демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
  • фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
  • если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
  • на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
  • закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

  1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
  2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
