Ворота для частного дома из металлопрофиля: инструкции сборки, чертежи

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

наискосок;
горизонтально;
крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

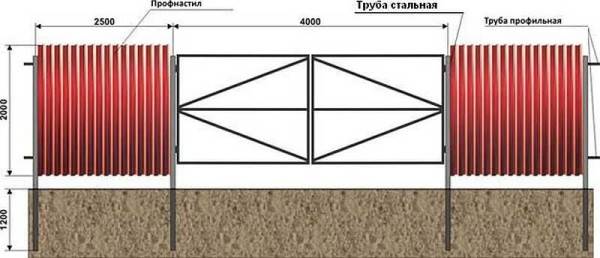

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим. Уложив створку на ровную горизонтальную поверхность провариваем все швы

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

в фундамент необходимо закладывать арматуру;
придется купить немало дополнительных и довольно дорогих комплектующих;
изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

чертежи;
план-схему с привязкой к местности;
инструменты;
материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

длина обеих створок не больше 4-х метров;
высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
уголок для распорок 20 на 20 мм;
собственно профнастил;
саморезы к нему;
бетонный раствор;
антикоррозийная грунтовка и краска;
ножницы для металла;
электросварка;
шуруповерт;
болгарка;
лобзик;
дрель;
ватерпас;
рулетка;
штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

квадратные трубы грунтуют и красят в два слоя;
по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
на дно насыпать слой щебня с песком;
опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
залить бетон;
оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

квадратную трубку разделывают по размерам;
ее торцы болгаркой обрезают под 45 градусов;
раму собирают и прихватывают сваркой;
измеряя диагонали, проверяют правильность углов;
дефекты устраняют и затем производят окончательную сварку;
внутри каркаса по углам устанавливают косые распорки;
затем фиксируют 2 поперечины для дополнительной жесткости;
швы шлифуют болгаркой;
раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Техника изготовления ворот собственными руками

Чтобы самостоятельно соорудить и установить выбранную разновидность полотна, необходимо следовать пошаговой инструкции. Процесс монтажа для любого типа конструкции выполняется по стандартной схеме с учетом нескольких особенностей.

Установка опорных столбов для ворот

Первым этапом монтажа является закрепление опорных элементов. Для этого требуется выполнить следующие действия:

Вырыть яму при помощи бура. Диаметр углубления зависит от размеров опорных элементов.
Уложить на дне углубления слой толщиной 15-30 см из песка и щебня. Материалы обеспечивают отток подземных вод и выполняют защитную функцию.
Покрыть опору антикоррозийным средством и установить в вертикальном положении.
Забетонировать яму и накрыть верхнюю часть металлической накладкой.

Изготовление рамы створок

Рамы створок изготавливаются из металлических заготовок. Каждый элемент очищают от коррозии и грязи, после чего соединяют друг с другом. Верхние углы рекомендуется приваривать под углом 45 градусов, чтобы предотвратить проникновение в них жидкости. При необходимости после сварки усиливают каркас и зачищают места стыковки металлических заготовок. Поверхность каркаса обезжиривают, обрабатывают грунтовкой и окрашивают.

Установка петель для распашных ворот

Петли применяются для удержания полотна. Навесы приваривают на опоры, после чего на каркас полотна, оставляя промежуток 20-30 см от края рамы

Важно учитывать, что место расположения петли влияет на состояние створок в открытом положении. Если предполагается открытие в разные стороны, то петля приваривается встык к опоре

Для открытия в одну сторону — петлю накладывают на раму. Количество петель зависит от массы полотна.

Монтаж профнастила

Профнастил устанавливается с одной или двух сторон металлического каркаса. Для фиксации материала задействуют саморезы. Чтобы закрепить профлист, его прикладывают к каркасу через одну нижнюю волну.

Установка фурнитуры

В зависимости от типа конструкции устанавливается дополнительная фурнитура. Основным элементом является замок, который монтируется на распашные створки. Также на данный вид полотна крепится нижний фиксатор створки, перераспределяющий нагрузку с замочного механизма. Раздвижные конструкции оснащаются автоматикой для возможности дистанционного управления. В целях безопасности можно установить сигнализацию, камеру наблюдения и сигнальную лампу.

Дополняем и украшаем

В декоративных целях допускается украсить ворота из профнастила. Материал поддается окрашиванию, что позволяет сделать конструкцию гармоничной с окружающими постройками. На поверхность створок можно монтировать кованые элементы различных габаритов и форм.

Ямы под стойки

Укрепление стоек

Затем в уже имеющиеся ямы засыпается щебень или гравий, толщиной около 15 см. Это делается для своеобразной подушки. Затем приступаем к замесу бетонного раствора.

Для раствора используем цемент (марка М400), песок и щебень, в пропорции 1:2:4. Это легко можно сделать самостоятельно – добавляя воду, все элементы смешиваются до однородной массы.

Начинаем вставлять опорные стойки в ямы, и заливаем изготовленным раствором

Обратите внимание, стойки должны находиться ровно и четко по вертикали. Многие строители для придания устойчивости, перед погружением приваривают к нижней части стоек несколько горизонтальных планок

В качестве планок можно использовать уголок из металла, также подойдет и арматура. Дожидаемся, пока бетон полностью просохнет. Точного срока нет для высыхания, все зависит от погоды, но минимум два − три дня.

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные. К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

легкость;
высокая жесткость;
простой раскрой;
быстрота сборки конструкции;
длительной срок эксплуатации;
изделия из этого материала красиво выглядят в течение долгого времени;
возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Выбираем конструкцию

Виды конструкций

На какие критерии надо обращать свое внимание? Во-первых, необходимо определить выносливость на ветровые нагрузки. Нет смысла создавать красивую конструкцию, если первые сильные ветры снесут ее вместе с забором

Во-вторых, учитывается нагрузка на забор. Этот момент тоже важен, так как в дальнейшем ограда покосится в сторону, и исправить это очень сложно. Также желательно обеспечить ворота автоматикой. Это делается для облегчения своей участи во время дождя или снегопада.

Существует два вида ворот – распашные и сдвижные. Конечно, распашные обойдутся вам дешевле, они простые в установке, не сильно нагружают забор, но самостоятельно снабдить их автоматикой будет слишком сложно, а если будете рассматривать вариант покупки – обойдется она еще в ту копеечку, при этом из-за большой нагрузки работать будет ненадежно. Что касается сдвижных ворот – при установке придется прилагать знания и усилия, необходимо дополнительное место для отката створок и, естественно, наличие надежного забора.

Подготовка чертежа или схемы

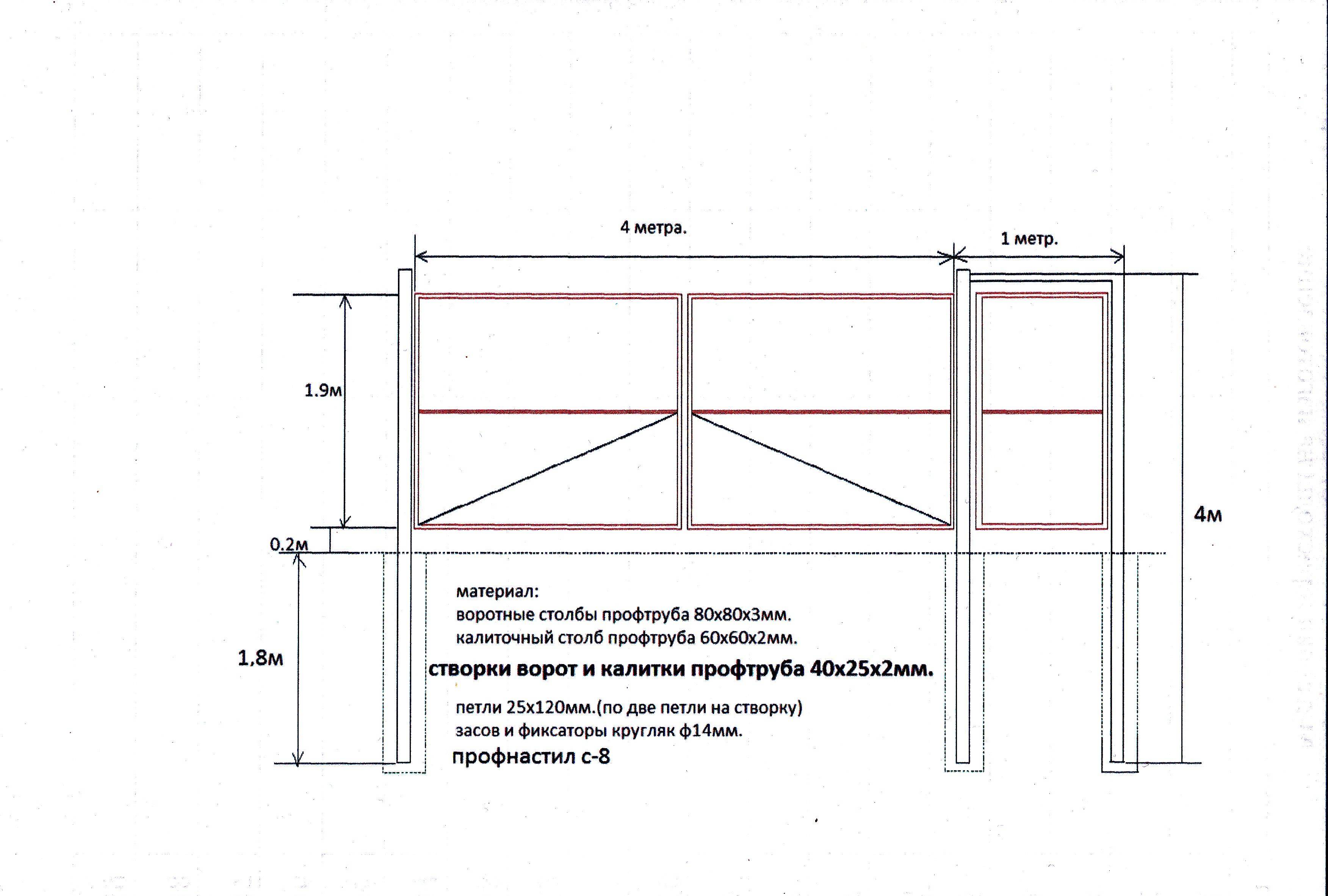

Чертеж ворот из металлопроката квадратного сечения 40х20

При разработке учитывается расположение:

ребер жесткости и их количество;
мест фиксации петель;
калитки и какая сторона открытия;
автоматики;
точек усиления;
металлических стоек;
фурнитуры.

Схема ворот со встроенной калиткой

Если при разработке эскиза выяснилось, что длина створок получается довольно большой, то лучше взять металлопрофиль с усиленными стенками. Так получится минимизировать парусность конструкции.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

простота изготовления;
дешевизна;
надежность.

К недостаткам можно отнести:

большая зона открывания ворот;
сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

по чертежу с соблюдением углов 45° выпиливаются заготовки;
для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
ворота привариваются к столбикам 100 х 100мм;
вся конструкция зачищается, убирается ржавчина, окалина;
ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

снимаются завесы со створками;
столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
после затвердевания бетона навешиваются створки;
окрашивается конструкция;
к каркасу с помощью саморезов или заклёпок крепится профлист;
врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Обшивка каркаса

Ворота сваривать необходимо на земле, обязательно приварите диагональные профили для повышения жесткости конструкции. Затем привариваются петли, сначала нужно их приварить к отрезку профильной трубы, и только потом к раме.

На помощь нужно позвать несколько человек чтобы установить раму в пазы, потому что рама довольно тяжелая и в одиночку с этой задачей точно не справится.

При желании можно соорудить конструкцию над воротами для защиты петель и других мест соединения от влаги.

Для того чтобы обшивать конструкцию профнастилом вам понадобятся специальные саморезы. Они устроены таким образом, что на конце есть специальная прорезная кромка. С ее помощью саморез прорезает металл, а затем плотно фиксирует лист профнастила.

Как обустроить дачный участок — варианты оформления, красивые идеи и стильные решения дизайна (90 фото + видео)
Как сделать колодец своими руками — идеи обустройства и рекомендации как красиво оформить колодец (110 фото + видео)
Компостная яма своими руками: назначение на участке, требования к обустройству, принципы устройства, варианты изготовления. Рекомендации по эксплуатации компостной ямы

Теперь вы знаете как можно сделать ворота без помощи специалистов. Желаем вам удачи!

https://youtube.com/watch?v=UxQ8jHm02Hk

Подсчет количества металлопроката

Чтобы правильно рассчитать, сколько понадобится профильной трубы для каркаса, необходимо учесть такие моменты:

Будут ли ворота из двух половин или одной цельной створки.
По конструкции изделие выбирается откатное или распашное.
Наличие системы автоматического управления.
Материал обшивки (профлист, дерево, ковка, другой вариант). От этого зависит, понадобятся ли усиливающие перемычки или нет.
В какую сторону будут открываться створки.
Калитка устанавливается в отдельном проеме рядом с воротами или делается встроенной.
Размер въезда на территорию нужно делать общей длиной от 3 м.
Ширина калитки – от 75 до 100 см.
Высота ворот не должна отличаться от всего забора более, чем на 20 см. Средний показатель – 1,5–1,8 м.

Для упрощения подсчетов рекомендуется использовать строительный калькулятор.

Пользователи часто ищут:

Ворота своими руками – дешево и красиво
Простые красивые кованые

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Преимущества ворот из металлопрофиля

Столкнувшись с проблемой приобретения или замены старых ворот на новые, далеко не всегда можно легко найти то, что хочется, да еще и по приемлемой стоимости. Поэтому сборка своими руками ворот из металлопрофиля станет отличным выходом в такой ситуации.

Основные преимущества таких ворот:

прочность и надежность материалов, из которых они будут сделаны;
внешний вид – несложно продумать дизайн конструкции, чтобы она вписалась в окружающую обстановку и хорошо гармонировала с домом;
приемлемая цена (стоимость покупных ворот значительно дороже).

Преимущества самодельных ворот весьма очевидны, а при правильной подготовке процесс сборки и монтажа не займет много времени.

Устанавливаем опоры

Опоры являются важным звеном в изготовлении ворот. Они отвечают за надежность конструкции и срок службы готового изделия. При изготовлении опор необходимо учитывать, что может происходить изменение объема почвы в результате промерзания грунта в месте установки опор.

Для создания столбов для ворот допустимо использовать:

трубы диаметром от 60 мм и более и сечением в 60х40 мм и 20х30;
стальной лист;
кирпич, камень или дерево.

Процесс монтажа выглядит следующим образом.

Готовятся столбы: из трубы-стойки требуемой длины.
Делается котлован, диаметр которого в два раза превышает диаметр будущей опоры, а глубина достигает уровня промерзания грунта. При этом стоит помнить: если в месте установки ворот грунт промерзает не очень глубоко, то глубина котлована не должна быть меньше 1 м.
На дно котлована насыпается подушка из песка и щебня. Ее высота должна составлять 20 см.
В котлован устанавливаются столбы, к которым предварительно приварен стальной лист прямоугольной формы размером 30х30 см.
Стойки закрываются облицовочным материалом, который будет препятствовать попаданию осадков. Для этого можно использовать: кирпич, дерево или камень.
Земля вокруг будущих опор проливается водой и утрамбовывается. Это позволяет избежать растрескивания бетона после его заливки.
После этого они заливаются смесью песчано-цементной, в результате чего и происходит закрепление столбов.
Далее в течение недели, не менее, цементу дают возможность хорошо схватиться.
