Как сделать удобный и практичный мангал из газового баллона

Вопросы и ответы

Некоторые вопросы возникают практически у всех пользователей. Поэтому, на самые частые из них можно ответить заранее:

Надо ли красить готовый мангал?

Это не обязательно, так как корпус сильно нагревается, и краска будет гореть. Однако, если использовать термостойкую (огнеупорную) краску, можно отделать корпус и повысить его внешнюю привлекательность.

Обязателен ли дымоход?

Дымоход используется только при копчении продуктов. если такая функция не предусмотрена, дымоход не нужен.

Можно ли для коптильни или смокера использовать баллоны разного диаметра?

Да, можно. Здесь играет роль правильная организация самого процесса, и размеры отделений могут быть разными.

Нужен ли замок или защелка на крышке?

Не обязательно, но, при желании можно установить какой-либо запорный элемент. Однако, надо помнить — он будет нагреваться, что повлияет на его работоспособность.

Надо ли отмывать баллон изнутри?

Нет, отмывать его незачем. Однако, перед первым использованием его надо дважды прокалить, полностью забивая весь внутренний объем топливом и сжигая его целиком. Это позволит полностью удалить не только остатки газового конденсата и жиров, но и удалить запахи.

Рекомендуем похожие рецепты 1 Оборудование Угольные брикеты для гриля: пикник со всеми удобствами В чем особенности брикетов Альтернатива привычному кусковому древесному углю была предложена в 30-х годах прошлого… Рецептами делится: Первушина Мария Читать подробнее 1 Оборудование Гриль яйцо: устройство, виды, правила выбора, рейтинг лучших моделей Устройство Гриль яйцо выполнен из огнеупорных материалов. Чаще всего для его изготовления используют керамику. Она… Рецептами делится: Георгий Маренян Читать подробнее

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

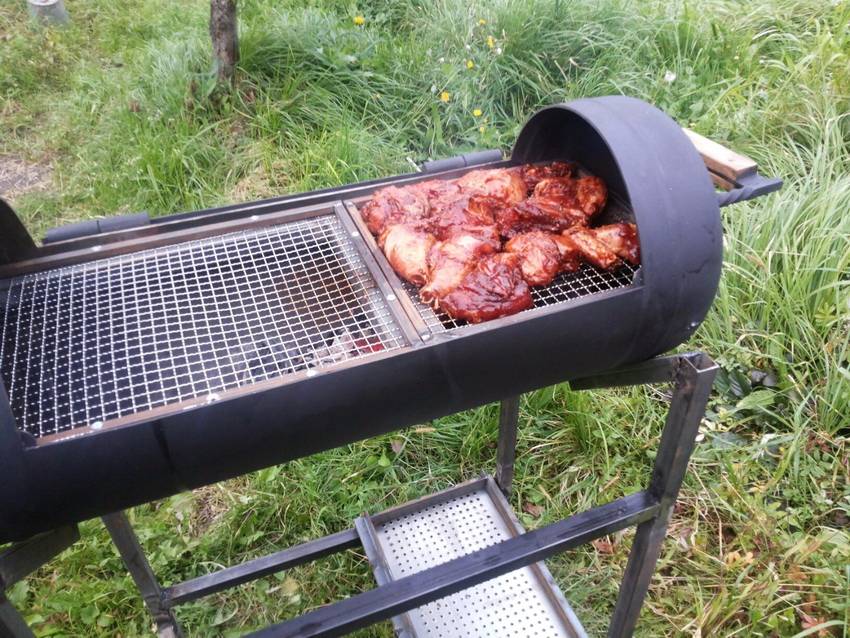

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

  • Оксидированная. Защитит металл от ржавчины и коррозии.
  • Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
  • Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

  1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
  2. обезжирить металл уайт-спиритом или растворителем;
  3. нанести первый слой краски;
  4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
  5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки.

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

  1. сделать 5% раствор серной кислоты;
  2. обработать им все поверхности;
  3. сделать крепкий мыльный раствор;
  4. прокипятить в нем гриль;
  5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

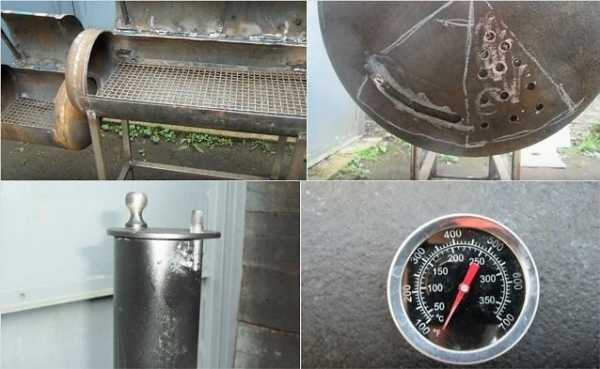

Как сделать из баллона коптильню

Если приложить еще немного усилий, ваш мангал можно превратить в домашнюю коптильню

Самое важное условие хорошей коптильни — это придание конструкции полной герметичности

Принцип изготовления коптильни такой же, только конструкцию необходимо дополнить топкой, для которой потребуется лист железа или другой небольшой баллон. Для этого необходимо спилить у мангала часть днища и приварить топку к нему. Дымоход, который является одним из основных элементов коптильни, можно приобрести в магазине или сделать самостоятельно из какой-либо трубы.

При первом использовании коптильни сначала обязательно хорошо прокалите топку и сам мангал, чтобы запах газа наверняка выветрился, а уже потом приступайте к копчению рыбы или мяса.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.


Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.


Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем


Схема мангала с опорной конструкцией


Чертёж мангала из 50-литрового газового баллона


Конструкция мангала из газового баллона

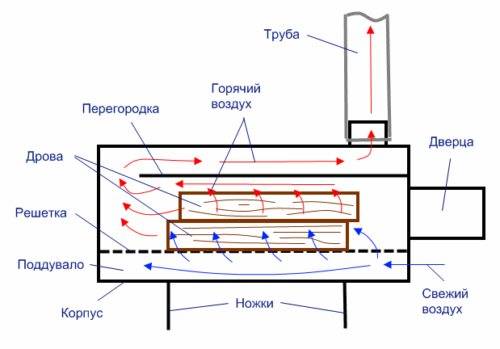

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

  • отрезки стальных труб и уголков;
  • металлические ручки для крышки мангала;
  • дверные или мебельные петли;
  • труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
  • решётка, которая понадобится для барбекю;
  • болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

  • сварочный трансформатор или инвертор;
  • УШМ — угловая шлифмашина (в просторечье «болгарка»);
  • электроды Ø3–4 мм;
  • отрезной и зачистной диск к УШМ;
  • дрель электрическая;
  • набор свёрл для работы по металлу;
  • струбцины для фиксации металлических деталей;
  • длинная металлическая линейка;
  • чертилка;
  • кёрн;
  • разводной и газовый ключ;
  • набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Оптимальный размер мангала: выполнение разметки

Пока вода находится в баллоне, выполняется разметка по предварительно разработанному чертежу мангала из газового баллона с указанными размерами. Обычно для мангала используется изделие объемом 50 л с наружным диаметром 96 см. Размеры мангала из газового баллона: длина – 98 см, ширина – 30 см, высота без учета ножек – 30 см. Такой конструкции достаточно, чтобы приготовить шесть порций шашлыка.

Резка баллона под мангал осуществляется по предварительно сделанной разметке

Разметку удобно осуществлять от продольного шва. Диаметр газового баллона делится на четыре равные части – по 24 см каждая. От шва откладывается в обе стороны данное значение. Справа и слева от круговых швов отступается 3 см, и ставятся метки через каждые 8 см. Таким образом, получается 6 отметок для будущего размещения шампуров. В них просверливаются отверстия диаметром 1 см.

От линии, на которой выполнялась разметка, откладывается 10 см вверх, т.е. от середины шва получается 34 см. В этом месте будет заканчиваться крышка мангала, которая размечается на следующем этапе. Она занимает расстояние между первой нанесенной линией и только что отмеченной. Между ними прочерчивают прямую, отступив 3 см от круговых сварных швов. Также от начальной размеченной полосы отодвигаются на 10 см вниз для будущего крепления ножек, которые должны размещаться параллельно друг другу.

Следующий этап — просверливание в корпусе отверстий под шампуры

Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

  • Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
  • Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
  • В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.


Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

Как сделать мангал своими руками из баллона: последовательность действий

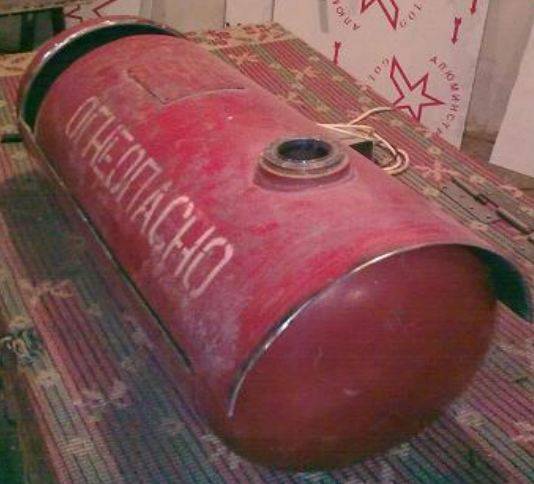

На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.

Статья по теме:

Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.

Для обеспечения вентиляции в баллоне делают специальное отверстие

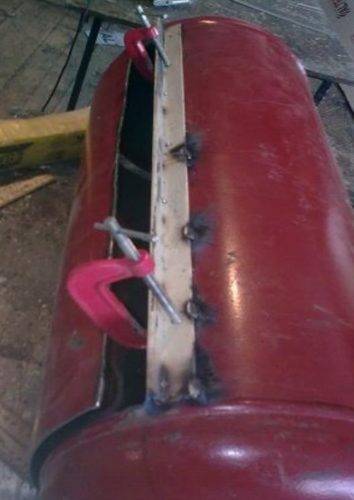

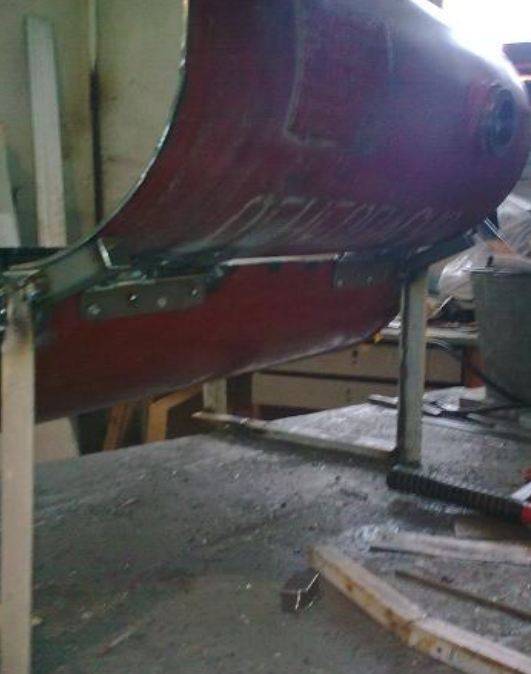

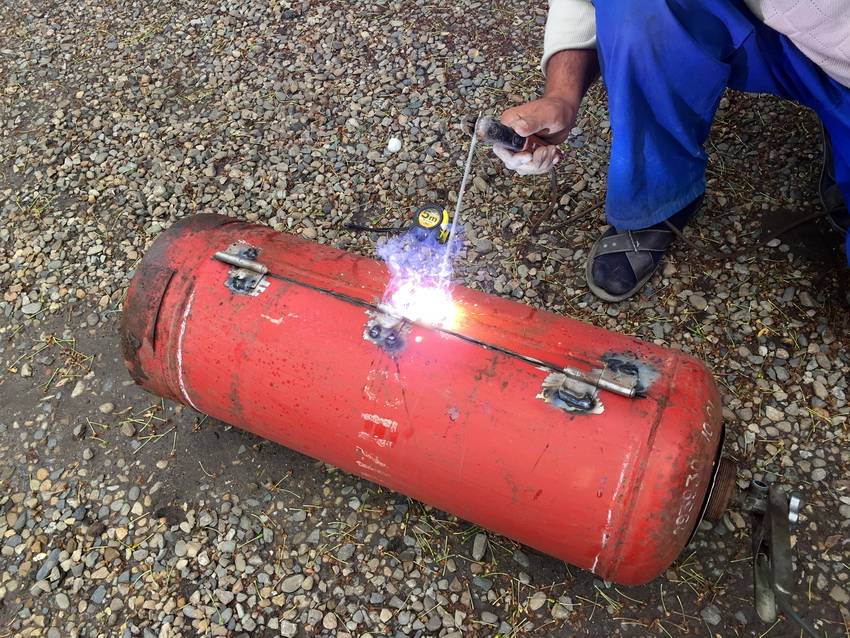

Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.

При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.

Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.

Для удобства использования к мангалу привариваются ручки

Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода

Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.

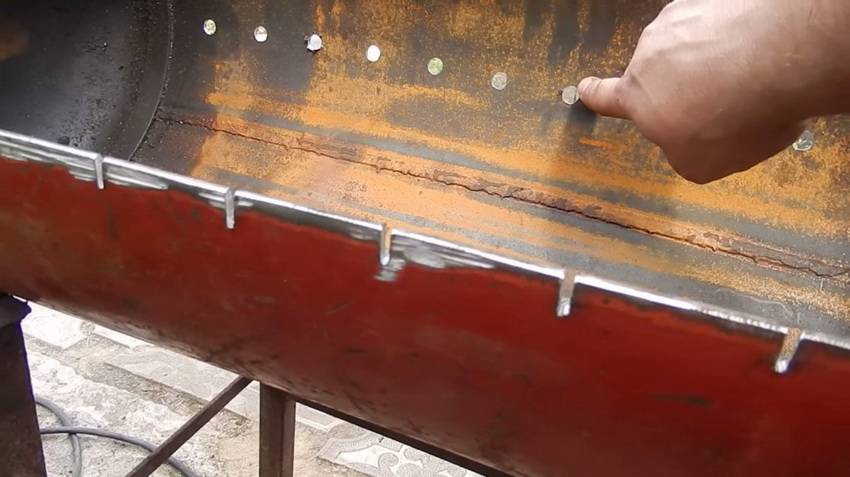

Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.

Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.

Готовое изделие можно установить в любом удобном месте и использовать по назначению

В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.

Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».

Вопрос-ответ

  1. Что делать, если после использования мангала чувствуются неприятные запахи?

С такой проблемой сталкиваются не редко, в этом нет ничего страшного. Чтобы избавиться от нежелательного запаха, нужно обжечь всю внутреннюю часть. Это не причинит вреда, а поможет убрать все имеющиеся запахи.

  1. Насколько мангал опасен? Он может стать причиной пожара?

Чтобы не превратить приятный отдых в несчастный случай, нужно мангал расположить подальше от предметов, которые легко воспламеняются и маленьких детей не допускать к нему. Зола, которая остается после шашлыков, может тлеть в течение 24 часов.

  1. Сколько лет может служить самодельный мангал из газовых баллонов?

Если относиться бережно и следовать правилам по использованию, то мангал из газового баллона своими руками в среднем служит около 10-15 лет.

  1. Тяжелый ли мангал? Возможно их передвигать и возить куда-либо?

Поскольку даже сами исходники весят достаточно много, то мангалы получаются в разы тяжелее. Если вы собираетесь передвигать, то подготовьте 2 колеса.

Проживаете в городе и рассматриваете постоянную перевозку в лес — сделайте более компактный мангал из небольшого баллона, например, барбекю из газового баллона своими руками.

Результат проделанной работы — многофункциональное приспособление для приготовления мяса и овощей сразу несколькими методами в одном изделии, применяя как барбекю или же коптильню. В случае, если на покупном мангале мясо будет лишь жариться, то благодаря уникальным способностям мангала, оно будет также и печься. Стенки баллона отлично разогреваются, что дает возможность приготовить пищу, используя даже маленькое количество углей, что дает еще больше возможности экономить. С наличием многофункционального мангала можно хоть каждые выходные устраивать мини-праздник и выходить на природу.

Таким образом, мангал из газового баллона своими руками — это прекрасное и универсальное сооружение, которое даже лучше, покупные аналоги. Да, конечно, можно сделать стойку из кирпичей или купить в магазине, но создавать что-то и необычное, гораздо круче. Можно смело звать друзей на поедание шашлыков, ведь каждый мужчина должен уметь готовить вкусное мясо. А готовить на собственном мангале – лучше вдвойне! Радуйте свою семью и близких прекрасными блюдами, приготовленными на таких уникальных сооружениях!

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

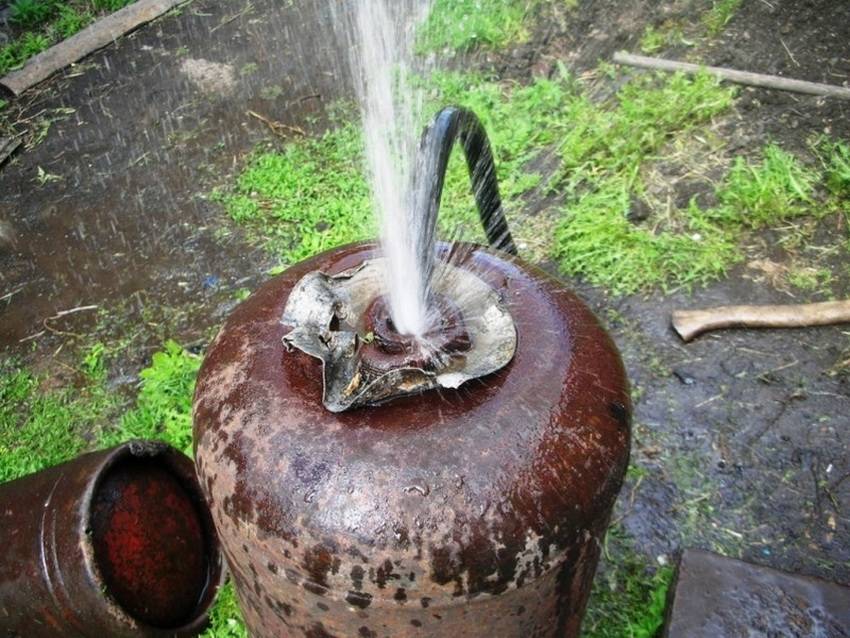

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж

Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

  • электрическая дрель;
  • болгарка с диском по металлу;
  • отвертка или шуруповерт;
  • петли нужных размеров;
  • труба;
  • металлические заклепки;
  • аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Какой баллон лучше всего подойдет работы?

Что же можно сделать из газового баллона? Спектр конструкций, который можно получить из него, широкий, сегодня рассмотрим универсальный мангал. Хорошим вариантом будет являться баллон на 50-70 литров. Диаметр способствует удобному разжиганию костра. Данный сосуд достаточно вместителен, что позволяет жарить весь шампур. Но если у вас нет емкостей подходящих размеров, то проблем не возникнет, придется лишь расчеты вести по другим меркам.

Емкости сооружаются из качественной стали толщиной более, чем 3 миллиметра. Если они долгое время лежали где-нибудь под открытым небом, то ничего страшного. В 90% случаев с ними можно работать. Если же они сильно поржавели, то времени не стоит тратить на это время, легче будет найти другой баллон.

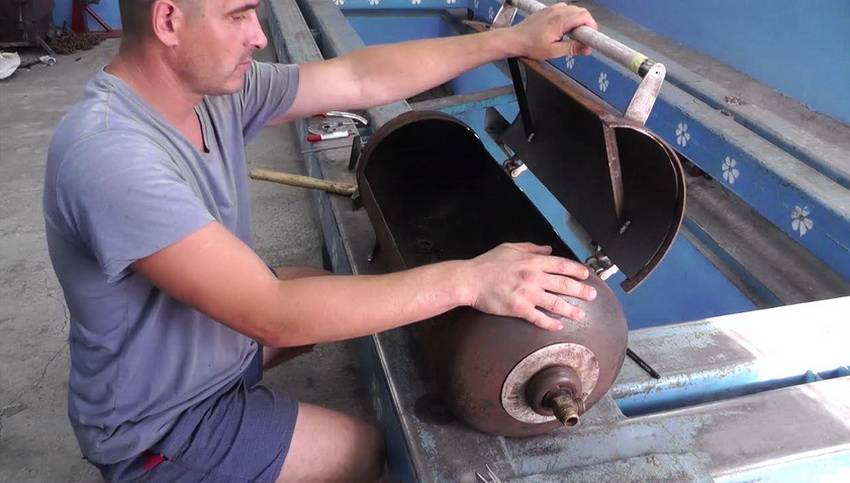

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.

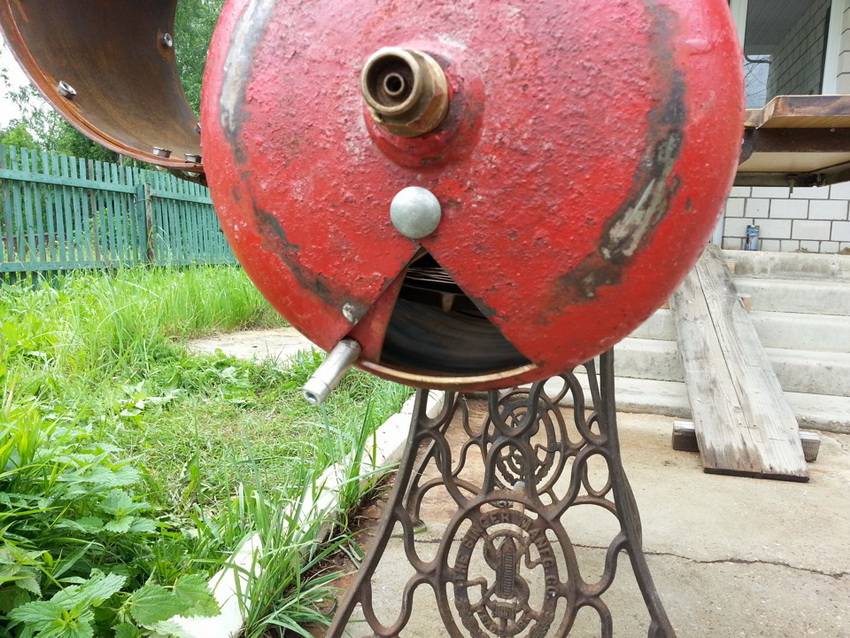

Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Почему именно баллон?

Основной проблемой металлических жаровен считается быстрое прогорание металла. Слишком тонкий лист не выдерживает постоянного нагрева, становится слишком восприимчивым к коррозии, приобретает хрупкость. Как результат – постепенно разрастающиеся дыры на дне или распадающийся по швам короб.

Толстый металлический лист (3…5 мм) нужных размеров обойдется в солидную сумму, даже если покупать его в металлоломе, а вот списанный кислородный или пропановый баллон без вентиля (или с неработающим вентилем) будет стоит в 1,5…2 раза дешевле.

У газовых баллонов, даже самых маленьких, толщина стенки редко составляет менее 3 мм, что вполне достаточно для не слишком длительного горения.

Таблица 1. Размеры пропановых баллонов.

Таблица 2. Размеры кислородных баллонов.

Поскольку из соображений удобства приготовления чаще всего выбирают баллоны емкостью 40…50 л, то толщина стенки будущего мангала получается от 3 мм (для пропановых баллонов) до 6 мм – для кислородных, что вполне достаточно.

Подготовительный этап перед разборкой баллона

Перед тем как правильно сделать мангал, следует подготовить баллон. Из него необходимо удалить остатки газа посредством откручивания вентиля разводным водопроводным ключом и стальной трубой, используемой в качестве рычага. Удалить штуцер на баллоне довольно проблематично, поскольку он надежно припаян к корпусу. Чтобы емкость не проворачивалась, к ее днищу следует прикрепить упорный уголок.

На место соединения крана с корпусом можно нанести «вэдэшку» и подождать несколько часов, пока не откиснет резьба. Выполнять процедуру требуется только на открытом воздухе, вдали от потенциальных источников огня и других мест, где может произойти возгорание.

Внутри баллона не должно оставаться никаких следов пропана

После полного опустошения баллона его рекомендуется перевернуть вверх дном, чтобы вылился весь скопившийся конденсат. Далее емкость заполняется водой, которая способствует вытеснению всех паров и остатков. Для этого водопроводный шланг подключается к месту установки крана. Вода должна подаваться под небольшим напором. Такая простая операция способствует предотвращению опасных ситуаций, связанных с разборкой изделия. Кран ставится на место, и в таком состоянии конструкция остается на 2-3 дня для удаления всех запахов.

Подготовительные действия

На этом этапе выбирают газовый баллон, готовят схемы или чертежи с размерами, материалы и инструменты.

Схема мангала

Это довольно простое сооружение. Для его создания не нужны сложные чертежи, но схему с размерами желательно сделать. Это поможет определить количество требуемых материалов и спланировать порядок выполнения действий.

Можно также рассмотреть чертежи, предлагаемые в сети: они помогут внести полезные изменения в предлагаемый вариант мангала, улучшить его или упростить процесс изготовления

Что потребуется

Кроме самого баллона потребуются такие материалы:

  • отрезки уголков и труб из стали;
  • дверные петли;
  • металлические ручки (они нужны для крышки);
  • для дымохода: труба с коленом (под углом 90 градусов) — диаметр 100 мм;
  • болты и гайки;
  • материалы для украшения и финишной обработки конструкции — грунтовка, растворитель, краска, выбранный декор и т. д.

Из инструментов нужны:

  • сварочный трансформатор;
  • болгарка (угловая шлифовальная машина), а также зачистной и отрезной диски для неё;
  • электроды диаметром 3–4 мм;
  • электродрель и свёрла по металлу;
  • струбцины — необходимы для закрепления деталей из металла;
  • длинная металлическая линейка;
  • керн;
  • кисти для окрашивания мангала (также можно использовать насадку в виде щётки на дрель, чтобы упростить процесс покраски);
  • газовый, разводной ключи и набор гаечных.

Выбор баллона

Подойдёт баллон вместительностью 50 л. Его конструкция позволяет использовать шампуры на всю длину, а потому быстрее готовить для большого количества людей.

Толщина стенок у таких ёмкостей — не менее трёх миллиметров, поэтому даже те изделия, которые долго находились на улице, скорее всего, можно использовать. Главное — проверить на наличие коррозии. Если она есть, лучше такой баллон не брать.

Правила безопасности при работе с баллонами

Работая с газовыми баллонами, соблюдайте три простых правила безопасности:

  • Не используйте болгарку, пока не убедитесь в отсутствии опасных веществ внутри баллона. Открученный вентиль ёмкости и отсутствие газа в ней — это признак того, что давление внутри уже равно атмосферному, но не всегда того, что баллон безопасен. Часто в нём остаются конденсат и газолин. Убрать эти вещества необходимо. Делают так:
    • переворачивают ёмкость, чтобы слить возможные остатки опасных веществ;
    • возвращают в нормальное положение и наполняют водой;
    • ждут 2–3 дня;
    • сливают жидкость — после этого баллон становится полностью безопасным для работы с ним.

      Перед вскрытием баллона необходимо удалить из него всё содержимое

  • Во время сварочных работ или резки металла не забывайте о защите рук, глаз, используйте спецодежду.
  • Работайте на улице или в просторном и хорошо проветриваемом помещении, в котором нет детей или домашних животных.

Слесарные работы

Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.

Крышка мангала

Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:

По бокам режем кругом шириной 2,5 мм чтобы зазор был хорошим. Режем сразу или в два этапа, сначала кругом в 1мм потом вторым в 2,5

Во время готовки крышку в любом случае поведет и этих зазоров должно хватить на компенсацию перекоса.
Режем очень осторожно, соблюдая технику безопасности. Метал в баллоне, находится под напряжением

Режьте сначала продольные швы. Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.

Вот собственно и все. Козлы и крепление мангала, а так же прочие удобства сделаете сами под свой рост и на ваш вкус. Вот что в итоге должно у вас получиться. Думаю, даже лучше сделаете, тк это мой первый опыт.

Общие рекомендации при обработке баллонов:

    1. Резать металл необходимо болгаркой. При обработке «автогеном» разрез получается неровным, и края придется дополнительно обрабатывать.
    2. На дне мангала можно сделать небольшие отверстия диаметром 6 мм для того чтобы стекала вода, если мангал хранится на улице.
    3. Концентрические сварные швы, которыми привариваются полусферы боковин к цилиндрическому корпусу, имеют технологическую особенность. Внутри расположены центровочные кольца, которые удерживают конструкцию при заводской сварке. Их можно использовать в качестве опор для крышки. Или не заморачиваться и сделать, как описано выше.
    4. В баллонах для ГБО имеется фланец для установки мультиклапана и вентиляционного короба. Он расположен на цилиндрической части корпуса. Не удаляйте его без особой необходимости. При создании конструкции с крышкой, к нему можно подсоединить дымоход;
    5. При наличии вентиля на торце – его можно срезать, а отверстие заглушить. Или организовать дымоход с коленом 90º.

Важно! Перед началом работ обязательно провентилируйте баллон. Остатки газа при попадании внутрь искр от болгарки, могут взорваться

Идеальный вариант – заполнить емкость водой, и слить ее. Как это сделать правильно читайте ниже.

При наличии бокового фланца (в баллонах для ГБО) можно установить его отверстием вниз на солнце. Остатки газа тяжелее воздуха, поэтому при небольшом нагреве он выйдет наружу. После этого продуйте баллон сжатым воздухом.

Мангал с крышкой — пошагово своими руками

Оптимальный размер для стационарного мангала – баллон емкостью не менее 50 л. Это даст возможность готовить шашлык на одной его части, а вторую сторону использовать для приготовления иного блюда, или просто для оптимизации топлива. Например, пока готовится первая партия мяса – вы разжигаете вторую часть углей.

Верхний сектор выпиливаем болгаркой. Делаем это аккуратно, стараясь не повредить заводские центрующие кольца. Они послужат опорой для крышки. Если фланец для редуктора расположен сбоку – оставляем его не крышке. В последствие вы можете его либо заварить, либо использовать для дымохода.

Крышку устанавливаем на дверные петли. Желательно выбрать модель покрепче, все-таки они подвергаются температурной нагрузке. Совет! Если крышка будет съемной – петли привариваются втулками в одну сторону.

Если нет – навстречу друг другу. Для фиксации при сварке можно воспользоваться струбциной, или предварительно приклепать петли простыми заклепками. Оставлять их только на заклепках нельзя, поскольку от жара они вскоре отвалятся.

Крепим ручки для открывания крышки. Предпочтительнее взять цельнометаллические, поскольку пластик и дерево все равно отгорит при температурном воздействии. Поднимать горячую крышку надо будет в рукавицах.

Поскольку в месте разреза нарушена геометрическая целостность корпуса – можно усилить края стальными уголками.

Чтобы приварить их ровно – воспользуемся кондуктором из двух струбцин. Уголок со стороны петель крышки привариваем изнутри. При открывании крышки менее чем на 180°, на этот уголок будут опираться шампуры.

Чтобы крышка не заваливалась на критический угол, требуется установить ограничители. Если крышка несъемная – это могут быть цепи, приваренные изнутри. В нашем случае (со съемной крышкой) привариваем профтрубу с тыльной стороны мангала.

Снизу крепим при помощи сварки ножки из уголка. Конструкция стационарная, поэтому – сварка.

В этом варианте второе дно не применяется, поэтому сверлим в нижнем секторе отверстия для тяги и удаления отработанного пепла. Диаметр не более 10 мм. При наличии дымохода (а он у нас есть), можно организовать приготовление мяса на жару с закрытой крышкой, по принципу духовки.

После окончательной сборки «отжигаем» краску. Можно спалить в баллоне весь ненужный деревянный и бумажный мусор.

Важно! В мангале нельзя сжигать смолистые дрова, крашенные доски и промасленную ветошь. Может остаться запах, который испортит вам шашлык

А краска, нанесенная на поверхность баллона – сгорит без остатка.

После этого тщательно чистим мангал от нагара, и проводим испытания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
