Воздушное отопление дома

В нашей стране оно не пользуется большой популярностью, хотя имеет хорошую эффективность. Подача нагретого воздуха в помещения производится по специальным вентиляционным каналам, которые могут располагаться в полу или потолке. Воздушное отопление дома состоит из таких элементов:

• Теплогенератора. Для этих целей может использоваться отопительный котел, работающий с помощью любого энергоносителя.
• Воздуховодов. Выполняют доставку теплого воздуха от теплогенератора в помещения.
• Приточного вентилятора. Выполняет перемещение воздушных масс.

Часть воздуха для функционирования оборудования может браться с улицы, а часть с помещений. Монтаж системы отопления этого типа лучше доверить профессионалам, потому что самостоятельная установка довольно трудоемка.

Преимущества:

• Высокий КПД – до 90%.
• Не нужно тратиться на радиаторы.
• Возможность использовать совместно с кондиционированием.
• Хорошая регулируемость за счет низкой инерционности воздушных масс.

Недостатки:

• Устанавливается во время строительства строений.
• Нуждается в периодическом наблюдении и обслуживании.

Печь

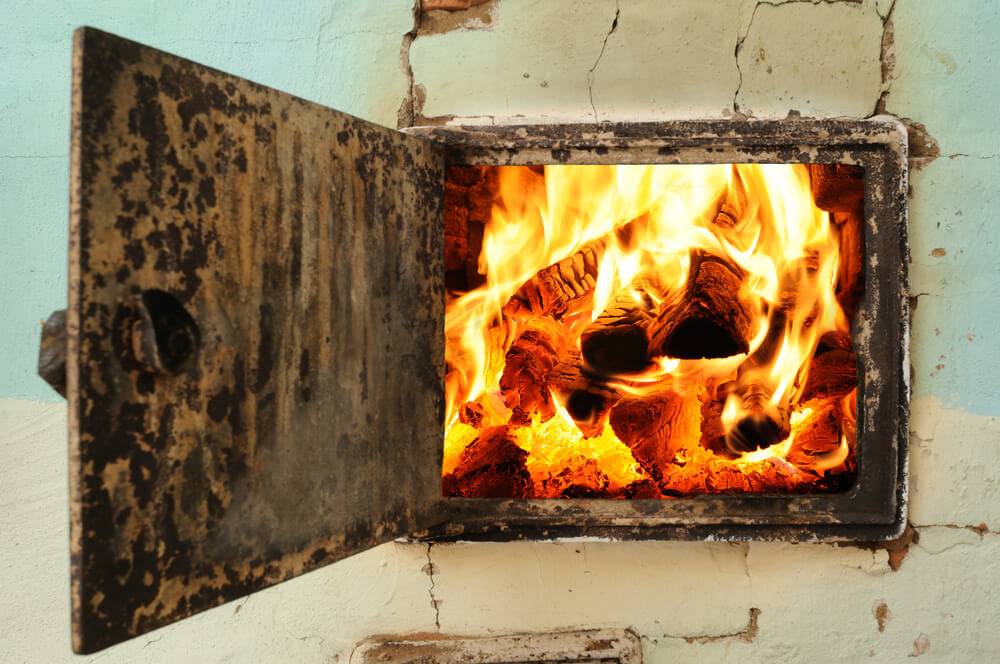

Печное отопление

Относится к воздушному отоплению, потому что обогрев происходит благодаря нагретым воздушным массам, которые циркулируют по каналам расположенным в стенах. Хорошо тем, что позволяет сделать отопление частного дома своими руками, при условии, что владелец недвижимости знаком хотя бы немного с кладкой кирпича.

Печь обычно изготовляется на дровах или угле и ее принято устанавливать посредине дома, так как в таком случае тепло будет передаваться еще и лучевым способом. Будет идеальным выбором для небольших построек, например, дач.

Преимущества:

• Доступность.
• Возможность использовать твердый вид топлива – не надо связываться с компаниями поставщиками природного газа.
• Простота эксплуатации.
• Долговечность.

Недостатки:

• Нужна периодическая очистка дымовых каналов, так как они засоряются.
• Затруднительность регулировки.
• Нуждается в присутствии человека для периодического подбрасывания топлива.
• Печное отопление может обогреть небольшое здание, так как нагретые воздушные массы медленно циркулируют.
• Неэкономичность.

Особенности отопления многоквартирного дома

У системы подачи тепла в многоквартирный дом имеется ряд нюансов в эксплуатации:

• Невозможность пользователя повлиять не степень нагрева теплоносителя. Все, что может сделать жилец – перекрыть или уменьшить поток в конкретный радиатор.
• Сложности с организацией учета поставленного тепла. Для него требуется ставить приборы ИПУ на 2-5 стояков, что обходится в значительную для семейного бюджета сумму.
• Даты начала и окончания отопительного сезона устанавливаются без учета мнения потребителя или природных условий.

Жильцу зачастую приходится приложить немало усилий для создания оптимального микроклимата. Требуется обеспечить хорошую теплоизоляцию в квартире, а также добиться от УК проведения аналогичных работ по устранению потерь тепла в подъезде и на лестничных клетках.

Правила оплаты отопления

href=”http://www.consultant.ru/document/cons_doc_LAW_114247/2c89fbd61239ac65f3203353df59d3c653c9a2f8/” target=”_blank” rel=”noopener”>Пункт 42.1 Постановления №354 предлагает два способа оплаты тепловой энергии:

• В течение периода, когда работает отопление.
• Круглогодично, в течение всего года.

При этом выбор способа оплаты или смена одного способа на другой является прерогативой органа государственной власти в субъекте РФ. Ни местные органы самоуправления, ни коллективное собрание жильцов, ни управляющая компания не могут по собственному решению поменять систему расчета оплаты.

Какие существуют варианты отопления?

На сегодняшний день оно может быть реализовано одним из следующих способов:

1. Печное. Обогрев дома осуществляется при помощи печи.
2. Водяное. Теплоносителем в данном случае является вода, которая курсирует по системе.
3. Электрическое. Электроэнергия преобразуется в тепло и согревает дом.
4. Газовое. Используется газовый котел.
5. Комбинированное. Включает в себя элементы разных систем отопления, объединенные воедино.

Печное отопление

Раньше обогрев дома, за неимением других вариантов, выполнялся при помощи печи. Печь достаточно долговечная, она может прослужить несколько десятилетий без перекладки. Однако этот вариант отопления имеет ряд недостатков:

1.  Постоянная необходимость в топливе – дровах. Заготовка дров – это очень затратная и утомительная необходимость.
2.  Чтобы прогреть большой холодный дом зимой, необходимо потратить очень много времени и топить печь практически круглосуточно.
3.  Протопка печи возможна только при непосредственном участии человека, потому что если пустить дело на самотек, возможны неприятности.
4.  В различных частях дома уровень теплоты может очень сильно  различаться: возле самой печки будет максимальный уровень тепла, чуть дальше будет прохладно, в отдаленных углах будет совсем холодно.
5.  В холодные поры года и суток печка нуждается в постоянной протопке, потому что когда печь не топится, дом быстро выстуживается.

В современном мире печное отопление используется все реже и вытесняется другими видами.

Газовое отопление

Реализуется, когда нет возможности сделать водяное отопление. Газовые котлы обладают высоким КПД (80-90%), однако из-за немалой стоимости газа во многих странах мира их использование не слишком целесообразно. Газовые котлы имеют широкое распространение в России и некоторых странах СНГ, где все еще относительно невысокая стоимость газа.

Электрическое отопление

Рисунок 2 – Система с электрическим котлом

Такой вариант является самым легкореализуемым. Однако стоимость всей системы будет высока, ведь электроэнергия – один из самых дорогих ресурсов, которые применяются для отопления. В случае применения электрического котла для отопления нужно, чтобы в частном доме на постоянной основе было 3 фазы напряжения без просадок и перебоев электроснабжения. Несколько рискованно иметь такой вариант отопления в зимнее время, если вдруг в дачном кооперативе на полдня отключат электроэнергию, что порой случается. Так что это не самый популярный вариант.

Водяное отопление

Из всех соображений это оптимальный вариант для частного дачного дома. Он используется повсеместно в городах в домах существующего жилого фонда. Теплоносителем здесь является вода. Этот вариант относительно дешев в реализации, имеет срок службы около 50 лет, обеспечивает жильцов теплом. Возможна гибкая регулировка отопления: на теплое время года оно отключается полностью, осенью при опускании среднесуточной температуры ниже +7 градусов включается, чтобы обеспечить комфортную температуру в квартирах в районе +21-+25 градусов, при сильном похолодании отопление включается на полную мощность, чтобы обеспечить жильцам температуру комфорта. Вышеописанный механизм запускается в домах с водяным отоплением без индивидуальных терморегуляторов, установленных в квартирах. Если в квартире стоит такой регулятор температуры, то у жильцов и вовсе есть большие возможности регулировки температуры в квартире: при помощи поворота регулятора можно выбирать количество отдаваемого батареей тепла.

Расчет системы отопления частного дома

Расчет мощности котла отопления

Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.

Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице

Площадь дома, м.кв.	Мощность котла, кВт.
50-200	> 25
200-300	25-35
300-600	35-60

Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:

особенности подачи энергоносителя

Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа

Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;

вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;

количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;

минимальный уровень температуры воздуха в регионе;

дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.

Можно воспользоваться программами для расчета отопления:

• калькулятор расчета отопления дома
• калькулятор расчета стоимости отопления дома

Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.

Расчет труб отопления

Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.

Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.

Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.

Расчет количества радиаторов отопления

Радиаторы отличаются материалом изготовления.

Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.

Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.

Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.

Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.

Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.

Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.

Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.

Расчет терморегуляторов

Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.

Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.

Правила расчета тепла

Для определения количества поставляемого тепла применяют три разные формулы, они представлены в Приложении Постановления №354. Они используются для следующих случаев:

• В здании отсутствуют приборы для учета (нет ни общего, ни индивидуального счетчика потребления тепла), при этом их нельзя установить из-за конструктивных особенностей системы отопления или иных объективных причин. Формула выглядит следующим образом: P_i = S_i x NT x Tt, где P_i — это плата, S_i – площадь жилья, NT – установленный норматив потребления тепловой энергии, а Tt – принятый тариф. К примеру, если жилье имеет площадь 45 кв. метров, в области принят норматив 0,018 гигакалорий на 1 кв. м., а тариф равен 1950 рублей за 1 гигакалорию, собственнику придется платить 1579,50 рублей, если оплачивается только период работающего отопления.
• В доме установлен общий счетчик (ОПУ), а приборы индивидуального учета отсутствуют или стоят не во всех помещениях. Формула выглядит следующим образом: , где Vд – это показания общедомового счетчика, S_i – площадь конкретной квартиры, S_об – общая площадь помещений в здании, а TТ – действующий тариф. К примеру, если общедомовой прибор насчитал за месяц 170 гигакалорий, площадь квартиры 45 кв.м., общая площадь помещений в многоквартирном доме 7100 кв.м., а областной тариф 1950 рублей за гигакалорию, то после расчета по формуле собственнику придется заплатить 2101,06 рублей. Учитываются расчеты тепла только за отопительный сезон.
• В доме установлены как ОПУ, так и ИПУ. Формула расчета следующая: . В ней V_in – показания индивидуальных или общих приборов учета, – затраты тепла на общедомовые нужды,   – площадь квартиры,  – общая площадь помещений,  – установленный тариф.

По последней формуле расчет будет проводиться следующим образом. К примеру, квартирный счетчик за месяц обогрева показал 1,2 Гкл, общедомовой счетчик – 65 Гкл, все ИПУ в доме суммарно показали 53 Гкл. 65 – 53 = 12 Гкл – расход на общедомовые нужды. Общая площадь помещений в доме – 6000 кв.м., площадь квартиры – 62 кв.м. В области установлен тариф 1600 руб. за 1 Гкл. После расчета по формуле получится, что всего за месяц отопительного сезона собственник квартиры заплатит 2118,40 руб.

Замеры поставленной тепловой энергии управляющая компания обязана производить ежемесячно с помощью установленных счетчиков. А вот определение размеров ежемесячной платы поставщик энергии производит один раз в год.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

• Электрическим.
• Газовым.

По типу теплоносителя:

• Водяным.
• Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

• Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
• Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

• Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
• Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
• Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
• Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.
