Устройство и особенности эксплуатации тепловых пушек на воде

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

1. Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
2. Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
3. Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
4. Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
5. Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
6. Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
7. При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
8. Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
9. Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
10. Теплопушки можно заправлять лишь в полностью остывшем состоянии.
11. Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
12. Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

Эффективность тепловых пушек уже давно доказана их практическим применением: если необходимо что-то просушить или обогреть помещение — лучшего варианта не найти. Причем конструкция этого оборудования очень простая, что дает возможность самостоятельно изготовить этот обогреватель. Устройства являются очень мощными, потому при их применении нужно быть очень внимательными.

Устройство

Конструктивные элементы устройства:

• нагревательный элемент;
• мощный вентилятор.

Нагревательный элемент может быть представлен в следующих видах:

• металлическая спираль из тугоплавких металлов, например, нихрома (недостатком этого вида является то, что такие элементы интенсивно выпаливают кислород в помещении);
• тэн, который изготовлен из герметичных трубок, заполненных песком;
• керамический элемент, который представлен в виде пластины с множеством мелких ячеек, через которые проходит воздух (это вид нагревательного элемента является наиболее безопасным среди всех представленных).

Дополнительные узлы:

• терморегулятор, который эффективно защищает агрегат от перегрева;
• термостат, который в автоматическом режиме будет включать тепловую пушку, когда температура в помещении буде опускаться ниже заданной.

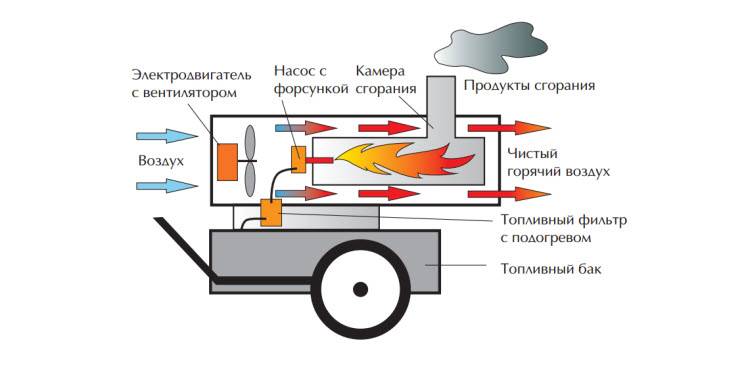

Дизельные тепловые пушки непрямого обогрева

Дизельные тепловые пушки непрямого обогрева позволяют применение этих отопителей в помещениях с людьми и животными, так как ядовитый выхлоп отводится отдельно. Дополнительный контур нагрева, позволяет разделять поток чистого нагретого воздуха и раскаленных выхлопных газов.

Выхлопной патрубок находится в верхней части тепловой пушки и позволяет подключать огнестойкий рукав для вывода продуктов сгорания на улицу или в дымоход.

Чистый воздух прокачивается вентилятором сквозь камеру нагрева, которая разогревается снаружи пламенем сгораемого дизельного топлива. Коэффициент полезного действия дизельных тепловых пушек непрямого нагрева, естественно, ниже, чем у дизельных тепловых пушек прямого нагрева, но остается довольно высоким.

Для работы систем питания, автоматического зажигания, вентилятора, систем защиты, необходимо сетевое (или какое- либо еще) электрическое напряжение.

Затраты электрической энергии, в основном, требуются для задействования электрического вентилятора (обычно небольшой мощности 50- 200 Ватт),

пьезоподжига или запальных свечей.

При недоступности сетевого электричества, дизельные тепловые пушки можно запитывать от генератора или аккумулятора с инвертором ( аппарат преобразующий 12 Вольт постоянного тока аккумулятора в 220 Вольт переменного тока ).

Автоматизированная система управления позволяет дизельным ( и не только ) тепловым пушкам работать без людского участия, то есть встроенный терморегулятор, контролирующий температуру окружающей среды, подает команду на отключение или поджиг обогревательного оборудования.

Для избежания аварийных ситуаций, нагревательные приборы комплектуются системой защиты при остановке вентилятора, которая реагирует на возрастании температуры в камере сгорания и перекрывает подачу топлива.

В моделях посложнее может быть установлены датчики опрокидывания, контроля кислорода в воздухе, затухания пламени и т. д.

Достоинства водяного тепловентилятора

К преимуществам обогрева помещения с помощью водяной пушки относят:

• небольшие размеры;
• невысокая температура нагрева корпуса;
• благодаря термостату водяная пушка автоматически регулирует температуру воздуха в здании;
• бесшумность прибора;
• высокая степень защиты корпуса — IP44;
• корпус и компоненты выполнены из высококачественных материалов;
• высокий КПД – около 95%;
• быстрый нагрев и просушка помещения;
• возможность работы как с обогревом, так и без;
• наличие дистанционного пульта управления;
• легкий доступ к внутренним узлам;
• возможность крепления на стене для равномерного распределения тепла;
• заборная решетка защищает прибор от попадания сторонних предметов;
• экономный расход электроэнергии;
• длительный срок эксплуатации.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

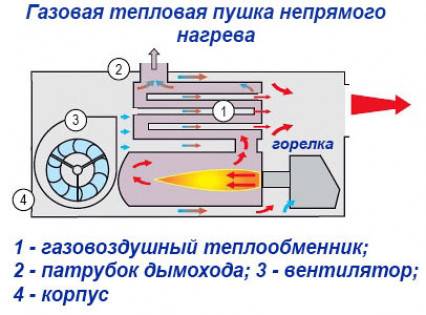

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Дизельный агрегат своими руками: основные составляющие

Обогрев обширного пространства требует применения теплогенераторов и приборов, которые могут работать на разных видах топлива. Обогреватель можно сделать самостоятельно, если получить некоторые технические навыки. Наличие дизельного варианта обеспечит быстрый прогрев помещения за короткий промежуток времени.

Своим названием тепловые агрегаты, отличающиеся эффективностью нагрева, обязаны специфической форме.

Работает пушка по элементарному принципу: вращающиеся лопасти вентилятора нагнетают холодный воздух внутрь нагревательного устройства. Воздушный поток проходит через элемент нагрева и разогревается до нужно температуры. Разогретый поток выталкивается наружу и обогревает помещение путем отдачи тепла.

Основные составляющие агрегата:

• Корпус. Его делают из листа металла большой толщины или толстостенной трубы.
• Горелка. Важный элемент для переработки топлива.
• Камера сгорания. Изготовляется из оцинкованной или толстостенной тугоплавкой трубы из другого материала.
• Бак для топлива. В его состав должен входить насос и фильтр. Его располагают внизу корпуса. Для изготовления бака следует использовать тугоплавкий материал, который потом покрывают теплоизолятором.

Используем дизель

Как вы увидели, сделать пушку своими руками, работающую на электричестве, очень просто. При этом ремонт тепловой пушки, работающей на электричестве, не будет представлять особых проблем. Однако в некоторых случаях имеет смысл собрать теплонагреватель иного вида — такой как дизельная теплопушка.

Дело все в том, что данное устройство можно использовать там, где нет стационарной электрической сети. Принцип его работы значительно отличается от электрического прибора, поэтому необходимо перед сборкой заранее найти чертежи этого аппарата.

Состоит дизельная пушка из 3 элементов:

• кожух, изготовляемый из листа металла;
• топливный бак с насосом и фильтром;
• камера сгорания из толстостенной трубы.

Кроме того, как и в любой теплопушке, здесь в обязательном порядке должен быть установлен вентилятор.

Конструкция тепловой пушки

Топливный бак в данном устройстве располагается в нижней части. Камера сгорания изготавливается из толстостенной трубы, которая по диаметру должна быть меньше корпуса. В ней монтируется форсунка и патрубок дымоотвода.

Дизельная пушка собирается, начиная с установки нагнетающего вентилятора. Далее в корпус ставят камеру сгорания, центруя ее при этом. При этом стоит оборудовать камеру сгорания системой пьезоподжига (лучше приобрести заводского изготовления).

Топливный бак стоит взять заводской и поместить его на уровне 15 см ниже корпуса. Рядом с ним крепится топливный насос и фильтр тонкой очистки. Насос соединяется с форсункой при помощи медной отожженной трубки. Вентилятор подключают к бытовой электросети.

Так как многие подобные устройства работают на отработке дизтоплива, стоит большое внимание уделить обустройству дымоотвода от камеры сгорания. Если у вас нет опыта сборки дизельных тепловых пушек, лучше всего будет приобрести заводской отопитель во избежание пожара

Требования к установке дизельного котла

• Котел необходимо устанавливать только в отдельном помещении площадью не менее 8 кв.м. а максимальная высота потолков – не более 2,5м.
• Помещение обязательно должно иметь хорошую систему вентиляции, так как солярка или дизель имеют устойчивый неприятный запах, который может быть губительным для человека при высокой концентрации в воздухе. Если вы хотите разместить в нем много нагревательных приборов, то позаботьтесь об усилении фундамента комнаты.
• Доступ к котлу обязательно должен быть беспроблемным для технического обслуживания. Расстояние от стенок котла до стенок комнаты должно быть не менее40-50 см.
• Отдельно о системе вентиляции. Рассчитывается она следующим образом: на каждый киловатт котла должно поступать 8 свежего воздуха. Не стоит также забывать и о том, что вход в вентиляцию следует располагать под потолком, а отверстие дымохода – в стене.
• Дымоход должен быть герметичным и непроницаемым для газа. Чтобы соблюсти это условие, необходимо покрыть его плотным слоем штукатурки или же заложить внутрь асбестоцементную трубу.

Что такое тепловая пушка и принцип ее работы?

Справка! Тепловая пушка — это обогревательный прибор, предназначенный для быстрого и эффективного обогрева любого помещения.

Как правило, его чаще выбирают для складов, цехов, торговых площадок, в местах строительства объектов.

Тепловые пушки бывают стационарными и переносными. Также они подразделяются на электрические, газовые и те, что работают от солярки или керосина.

Конструкция любого устройства включает в себя 3 основных элемента:

• прочный металлический корпус;
• нагревательный элемент;
• электровентилятор.

В отличие от других видов обогревательных приборов, тепловая пушка гораздо быстрее и эффективнее справляется со своей задачей.

Это обусловлено наличием вентилятора, который усиливает поток горячего воздуха.

Через отверстия в корпусе, обычно цилиндрической формы, воздух всасывается в прибор, нагревается через контакт с нагревательным элементом и мощно выталкивается вентилятором наружу.

После этого воздушный поток равномерно распределяется по всему помещению.

Принцип работы пушек прямого нагрева и их устройство

В качестве главного элемента дизельной пушки выступает электродвигатель с вентилятором. Конструкция предусматривает наличие:

• камеры сгорания;
• насоса с очищающими фильтрами;
• искрообразователя;
• бака для топлива;
• форсунки.

Что касается искрообразователя, то он представляет собой высоковольтную систему или свечу накала. Для того чтобы обеспечить автономную работу дизельной тепловой пушки, ее комплектуют таймером, термостатом и контролем уровня пламени. Этот список дополнений не является полным. Устройство может предусматривать еще и наличие других электронных элементов. Они встраиваются или устанавливаются дополнительно.

Такой агрегат работает по следующему принципу. При включении оборудования горючее перекачивается в топливный фильтр, куда поступает из бака. В этом процессе задействован насос. На следующем этапе топливо оказывается на форсунке, которая осуществляет впрыскивание в камеру сгорания. Искра подается системой поджига, что способствует воспламенению дизеля.

В дуле устройства находится защитная сетка, которая удерживает огонь, ведь в противном случае он мог бы покинуть камеру сгорания. Холодный воздух нагнетается в камеру вентилятором, где потоки нагреваются от топлива и выходят наружу теплым потоком.

Дизельная тепловая пушка прямого нагрева имеет высокий коэффициент полезного действия, который достигает 100 %. При этом температура воздуха на выходе может составить 400 ˚С. Подобные теплогенераторы обладают мощности в пределах от 10 до 220 кВт. По той причине, что вместе с теплом в воздухе оказываются неприятные запахи и копоть, а также продукты горения, область использования описываемого агрегата ограничена.

Газовые

Газовая пушка Ballu

Использование газовой пушки также очень распространено в сельской местности и по аналогии с водяной — в теплицах и парниках.

Как следует из названия, газовая пушка использует для работы газ, причем она может быть как стационарной, так и мобильной.

Стационарные тепловые обогреватели используют подключение к газовой магистрали, а мобильные — к баллонам с бутаном или пропаном.

Как и водяные, газовые очень экономичны.

Кстати, этот тип чаще всего делают своими руками, т.к. для сооружения конструкции не требуется много материалов и деталей.

Достаточно найти подходящего размера трубу, подвести газ, присоединить нагнетатель и еще несколько элементов.

Об этом чуть ниже рассказано более подробно.

Технические свойства и характеристики тепловых пушек

Первое, на что стоит обратить внимание
– это параметры, подходящие для нормальной и качественной работы тепловой пушки. Выбирать необходимо по мощности и подходящему электрическому напряжению. Для первой характеристики, есть два основных варианта расчета

Простое определение заключается в том, что для отопления 10 кв.м. комнаты нужно как минимум 1 кВт электрической мощности. И если у Вас комната 4х6 метров, простые вычисления покажут, что вам нужно приобрести тепловую пушку мощностью не менее чем 3 кВт

Для первой характеристики, есть два основных варианта расчета. Простое определение заключается в том, что для отопления 10 кв.м. комнаты нужно как минимум 1 кВт электрической мощности. И если у Вас комната 4х6 метров, простые вычисления покажут, что вам нужно приобрести тепловую пушку мощностью не менее чем 3 кВт.

Данный показатель мы получили так: 4*6 = 24 кв.м., учитывая что запас электрической мощности должен составлять не меньше 20%, считаем: 2,4* 1,2 = 2,88 кВ. Наиболее близкое значение будет равно 3 кВт, его и нужно выбрать для отопления данной комнаты.

Второй метод расчета более точный, его мы и рекомендуем применять при выборе тепловой пушки для дома. В данном случае в формуле учитывают не площадь комнаты, а ее объем и коэффициент теплопроводности всех стен. И формула приобретает следующий вид: P= (V*dT*Kt)/860, где:

V — это объём комнаты, рассчитан как площадь, умноженная на высоту потолка, м3;

dT- разница температуры внутри комнаты и окружающей среды;

Kt – коэффициент теплопроводности. Показатель от 0,6 до 1 идет для стен с хорошей теплоизоляцией. Со средней теплоизоляцией — от 1 до 2. При плохой теплоизоляции – от 2 до 3. Старые дома – от 3 до 4.

860 — это количество ккал в 1 кВт.

Для более понятной сущности расчета, рассмотрим ее на примере. Вы решили приобрести электрическую пушку для отогрева машины в . Объем гаража равен 4х6 метров, высота потолка составляет 3 метра. Температура внутри сооружения ровна +15С, за его пределами -20С. Температурная разница составляет 35С. Утеплен гараж достаточно хорошо, коэффициент теплопроводности выбираем 1. В результате всех показателей формула приобретает следующий вид: 72*35*1=2520 ккал/час.

Для перевода значения в кВт, нужно разделить его на 860 . Получается 2,93 кВт. С учетом необходимого запаса выбрать нужно тепловую пушку не меньше 3,5 кВт, и этого будет вполне достаточно.

Следует отметить, что в настоящее время существует условная классификация всех тепловых устройств по мощности. Принято считать, что до 5 кВт это тепловые вентиляторы, а уже выше данной мощности – тепловые пушки.

Отметим также, что цельноштампованная крыльчатка создает более мощный поток теплого воздуха. Если вам понадобится хороший электрообогреватель для ремонта, например, для монтажа и установки натяжного потолка, рекомендуем выбирать устройство именно с таким вентилятором.

О том, как правильно выбирать тепловую пушку для дома и дачи мы написали выше. Надеемся, что данная информация была для вас полезной и интересной. И в будущем вы без труда сможете подобрать необходимую для вас тепловую электрическую пушку.

Как выбрать и какой лучше купить

Сегодня в продаже есть сотни моделей с разной мощностью, размерами, энергоемкостью, другими параметрами. Нередко пользователи не знают, покупая конвекционный обогреватель, какой лучше купить, какие характеристики учесть.

Потребуется обратить внимание на источник питания. К примеру, для дома без газификации лучше взять модель, работающую на электричестве

Также желательно изучить габариты разных приборов, способ управления. Стоит сравнить материал корпуса, цены. Наиболее известной является продукция марок Hyundai, Ballu, Electrolux, Timberk. Отзывы к устройствам этих брендов преимущественно положительные.

Принцип действия

Условно любой тепловентилятор состоит из корпуса, включающего в себя двигатель, вентилятор и нагревательный элемент.

При подключении тепловентилятора к электрической сети включаются нагревательный элемент и двигатель, который приводит в действие вентилятор. Лопасти вентилятора проталкивают холодные массы воздуха через нагревательный элемент и равномерно распределяют его в пространстве. Чем больше скорость движения лопастей по кругу, тем сильнее подача нагретого воздуха или же «скорость ветра».

Активно используются в промышленности водяные тепловентиляторы. В них источником тепла является централизованная система горячего водоснабжения. Горячая вода поступает в радиаторы отопления, происходит теплообмен между поверхностью радиатора и воздухом, который поступает в помещение с помощью вентилятора.

Принцип работы тепловой пушки зависит от её исполнения: электрическая, газовая, инфракрасная или на жидком топливе (дизельное топливо, солярка, керосин, бензин).

Тепловая пушка, работающая на газе или жидком топливе, состоит из корпуса пушки, двигателя, вентилятора и камеры сгорания. При подключении пушки к электрической сети включается двигатель, который приводит в действие лопасти вентилятора. Далее жидкое топливо или газ попадает в камеру сгорания, где происходит его воспламенение и, как следствие, образуется горячий разряженный воздух, который под действием вентилятора выталкивается в помещение и равномерно распределяется.

Электрическая тепловая пушка по своей конструкции схожа с тепловентилятором и имеет аналогичный принцип действия.

Инфракрасная тепловая пушка состоит из рефлектора, камеры горения и не включает в себя вентилирующее устройство. Она может работать от дизельного топлива, керосина и газа. Главное отличие инфракрасной тепловой пушки в том, что она работает локально, т.е. не нагревает в целом воздух в помещении, а нагревает поверхности, на которые направлены инфракрасные лучи, излучаемые рефлектором.

Рассмотренные модели тепловентиляторов и тепловых пушек в большинстве оборудованы термостатами и терморегуляторами. Термостат представляет собой термоизолированное устройство, позволяющее поддерживать одинаковую температуру в помещении, значение которой Вы регулируете при помощи терморегулятора.

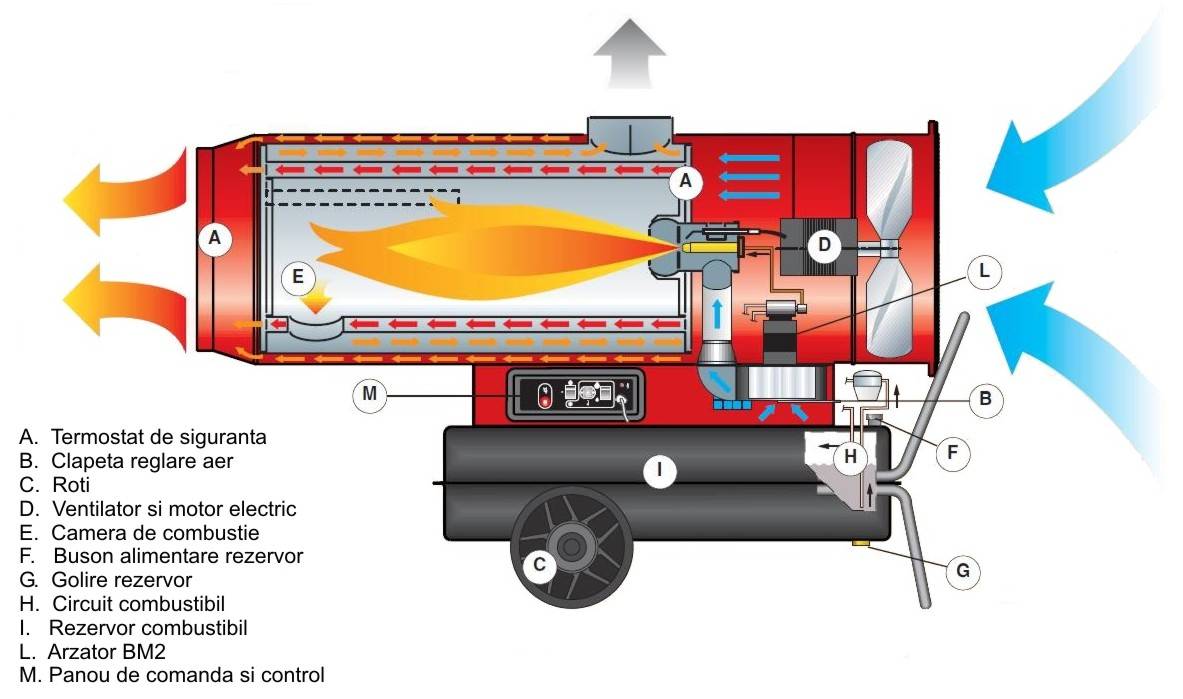

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Что такое тепловая пушка и принцип ее работы?

Справка! Тепловая пушка — это обогревательный прибор, предназначенный для быстрого и эффективного обогрева любого помещения.

Как правило, его чаще выбирают для складов, цехов, торговых площадок, в местах строительства объектов.

Тепловые пушки бывают стационарными и переносными. Также они подразделяются на электрические, газовые и те, что работают от солярки или керосина.

Конструкция любого устройства включает в себя 3 основных элемента:

• прочный металлический корпус;
• нагревательный элемент;
• электровентилятор.

В отличие от других видов обогревательных приборов, тепловая пушка гораздо быстрее и эффективнее справляется со своей задачей.

Это обусловлено наличием вентилятора, который усиливает поток горячего воздуха.

Через отверстия в корпусе, обычно цилиндрической формы, воздух всасывается в прибор, нагревается через контакт с нагревательным элементом и мощно выталкивается вентилятором наружу.

Рейтинг производителей

Ведущими производителями водяных тепловентиляторов считаются:

Тепломаш. Более 25 лет производитель выпускает качественное и долговечное тепловое оборудование для России, СНГ и зарубежных стран, в числе которых США и Канада. Покупатели компании – коммерческие предприятия, крупные промышленные объекты и частные лица. В арсенал завода входит широкий спектр моделей, среди которых любой клиент найдет то, что ему нужно.

Ballu. Компания выпускает компактные водяные тепловентиляторы для дачи, дома и офисов. Устройства отличаются простотой использования, оригинальным дизайном. Обогреватели сохраняют кислород на нужном уровне. В некоторых моделях есть встроенный термостат, поддерживающий заданный режим автоматически. Бренд выделяет инновационный подход в разработке выпускаемой техники.

Tropic. Компания с 1998 специализируется на универсальной обогревательной технике и отличается инновационным подходом. Компактные устройства от Tropic-line подходят для прогрева производства, складов, автомоек и СТО. Некоторые модели оснащены терморегулятором, который отключается при достижении заданной температуры. Это очень удобно для бытового использования.

Краткий обзор основных линеек

Модель	Характеристики
Тепломаш МW КЭВ-32М3,5W2	Настенный/потолочный водяной тепловентилятор. Подходит для обогрева складов, производственных помещений и торговых объектов. Обеспечивает быстрый и равномерный нагрев воздуха до 28 градусов на дальность 8 м. Мощность электрического двигателя – 16,1 кВт. Производительность – до 1 700 м³/ч. Подключается к однофазной электросети напряжением 220 В. Угол поворота и наклона регулируется благодаря монтажному кронштейну. Пульт HL10 позволяет добиться удобного управления.
Тепломаш МW КЭВ-100М5W2	Настенный/потолочный водяной тепловентилятор. Подходит для обогрева крупных производственных помещений и складов. От предыдущей модели отличается мощностью – 50, 8 кВт – и дальностью распространения тепла, 28 м. Производительность – до 6 500 м³/ч. Имеет три режима работы.
Тепломаш TW КЭВ-180T5.6W3	Одна из мощнейших моделей линейки. Тепловая мощность составляет 120 кВт. Производительность – до 7 600 м³/ч. Подключается к трехфазной сети напряжением 380 В. Укреплен прочным стальным корпусом с защитой от перегрева. Температура регулируется. Есть патрубки подключения к системе водоснабжения.
Ballu BHP-W2-100-S	Универсальный обогреватель с тремя режимами работы. Тепловая мощность устройства составляет 95 кВт. Подключается к однофазной сети 220 В. Преимуществами модели выступает низкий уровень шума, трехрядный медно-алюминиевый теплообменник и повышенная экономичность потребления энергии. Есть функция охлаждения «Фанкойл».
Ballu BHP-W3-15-LN	Подходит для равномерного обогрева любых помещений высотой более 3 м. Корпус устройства поглощает шум двигателя. Мощность оборудования 18,3 кВт, производительность – 2 800 м³/ч. Может устанавливаться на стены или потолок под любым углом.
Tropic-line AERO 35D40	Компактный водяной тепловентилятор мощностью 41,4 кВт. Оснащен двухрядным алюминиевым теплообменником. Имеет прочный корпус из оцинкованной стали. Производительность – 4 300 м3/ч.
Tropic-line AERO 25D35	Мощность устройства составляет 29,6 кВт. Производительность – 2 400 м³/ч. Нагревается с помощью двухрядного алюминиево-медного теплообменника. Корпус выполнен из оцинкованной стали. Отличается компактностью и экономичным расходом энергии. Гарантийный срок – 3 года.

Выводы

1. Водяной тепловентилятор – мощное, безопасное и эффективное устройство для обогрева помещений разной площади с экономичным потреблением электроэнергии.
2. Принцип работы устройства заключается в нагревании воздуха по всей площади помещения. Происходит это посредством образования горячего воздушного потока лопастями вентилятора. Воздушный поток, в свою очередь, нагревается благодаря теплообменнику с циркулирующей горячей водой внутри.
3. При выборе водяного тепловентилятора можно руководствоваться общей формулой – S × h/30 = X кВт. Так вы определите необходимую мощность устройства.
4. В зависимости от рабочих характеристик тепловентиляторы подключаются к электросетям с напряжением 220 В (двухфазным) и 380 В (трехфазным).
5. «Тепломаш», Ballu и Tropic-line – ведущие производители водяных тепловентиляторов в России.

Автор статьи: Леонид Васильев

Особенности эксплуатации

Современные водяные тепловые пушки при правильной эксплуатации могут прослужить несколько десятков лет. Для этого воспользуйтесь нашими рекомендациями:

• чтобы избежать внутренней коррозии тепловентилятора, во время простоя прибора слейте воду;
• в помещении, в котором устанавливается тепловая пушка, температура воздуха должна быть не ниже -10С;
• не используйте тепловентилятор, если в воздухе есть кислоты, щелочь, смолы, технические волокна — эти вещества агрессивны к материалу прибора;
• относительная влажность помещения не должна превышать 80%;
• следите за уровнем пыли и твердых примесей – он не должен превышать граничное значение 10 мг/м3;
• не используйте прибор без заземления;
• чтобы избежать размораживания воздухонагревателя при прекращении подачи воды зимой, слейте жидкость из теплоносителя;
• регулярно протирайте пыль на устройстве;
• 1 раз в 3-4 года проводите промывку тепловентилятора, сняв со стены.

Обратите внимание! Если тепловая пушка транспортировалась или хранилась при низких температурах, включать устройство в сеть можно через 2 часа после нахождения в здании

Технология производства

Перед тем как изготовить тепловую пушку своими руками следует определиться с выбором модели, работающей на дизельном топливе или на электричестве. Чтобы правильно выбрать габариты тепловентилятора необходимо провести расчет мощности устройства с учетом возможных теплопотерь, объема помещения и средней температуры окружающего пространства.

Тепловая пушка на дизельном топливе – это состоящая из двух корпусов конструкция. Верхний корпус является наружным кожухом устройства, а нижний используется как бак для дизельного топлива. Изготавливают нижний корпус из материалов с низкой теплопроводностью, так как он располагается в непосредственной близости к устройству с высокой температурой. Если нет возможности приобрести специальные материалы, можно позаботиться об обустройстве защитного теплоизоляционного слоя.

Непосредственно над топливным баком располагают корпус пушки, изготовленный в виде широкой трубы из стали или любого прочного металла с толстыми стенками. По торцам корпус закрывается сетками или решетками. В готовом корпусе жестко закрепляют в следующей последовательности: электродвигатель с вентилятором, топливный насос с форсункой и камеру сгорания.

Достоинства водяного тепловентилятора

К преимуществам обогрева помещения с помощью водяной пушки относят:

• небольшие размеры;
• невысокая температура нагрева корпуса;
• благодаря термостату водяная пушка автоматически регулирует температуру воздуха в здании;
• бесшумность прибора;
• высокая степень защиты корпуса — IP44;
• корпус и компоненты выполнены из высококачественных материалов;
• высокий КПД – около 95%;
• быстрый нагрев и просушка помещения;
• возможность работы как с обогревом, так и без;
• наличие дистанционного пульта управления;
• легкий доступ к внутренним узлам;
• возможность крепления на стене для равномерного распределения тепла;
• заборная решетка защищает прибор от попадания сторонних предметов;
• экономный расход электроэнергии;
• длительный срок эксплуатации.

Назначение и принцип работы

Тепловая пушка используется для обогрева помещений различных площадей. Может быть использована, как основной и дополнительный источник обогрева. В первом случае используется для неотапливаемых помещений по типу гаража. Во втором, может отапливать небольшие офисы, комнаты или магазины. Существуют также промышленные агрегаты, которые используются для ангаров, цехов, мастерских и так далее.

Вне зависимости от типа, конструкция у тепловых пушек примерно одинаковая — имеется нагревательный элемент, при помощи которого холодный воздух становится теплым, механизм, приводящий воздух в движение, а также корпус, внутри которого все это находится.

При включении, холодный воздух засасывается через отверстия в корпусе при помощи вентилятора, им же направленный поток воздуха прогоняется через нагретый ТЭН, и в дальнейшем горячий воздух попадает в помещение. По сути, прибор является мощным тепловентилятором.

Обзор популярных моделей

1. Galletti AREO P 12
   Тепловая водяная пушка итальянского бренда имеет мощность 8,9 кВт. При небольших габаритах 460 х 460 х 500 мм калорифер прогревает достаточно большую площадь. Каждый прибор проходит несколько ступеней проверки качества. Устройство Galletti AREO имеет лоток для сбора конденсата. Отзывы покупателей показывают, что уровень шума низкий, а прибор можно использовать в летнее и зимнее время.
2. Ballu BHP-W2-30
   Водяной тепловентилятор имеет механическое управление при площади обогрева 420 кв.м. Размеры прибора 815 x 770 x 325 мм. Устройство крепится на стену с помощью крепежных кронштейнов. Максимальная мощность обогрева 42кВт. Недостатком данной модели является отсутствие автоматического поддержания температуры. Страна-производитель: Китай.
3. Volcano V20 Mini
   Инновационный воздушно-отопительный агрегат имеет компактные размеры с мощностью 3-20 кВт. Имеет массу около 10 кг. Применяются для обогрева промышленных и бытовых объектов, для тепличного хозяйства, автомастерских и супермаркетах. Благодаря монтажной консоли устройство с легкостью устанавливается на стену или потолок, с возможность поворота на 60 по горизонтали и 20 по вертикали. Корпус изготовлен из высококачественной пластмассы. Максимальный уровень шума 52,3 Дб.
4. Тепломаш КЭВ-30T3W3
   Водяная тепловая пушка имеет максимальную мощность нагрева 17,3 кВт. Размер прибора 475×305×400 мм. В час агрегат расходует 9,6 литров воды. Уровень защиты корпуса высокий — IP44. Уровень шума 45 дБ. В комплект входит выносной пульт. Достоинства водяной пушки российской компании Тепломаш —  низкая стоимость, небольшое электропотребление и незначительный уровень эксплуатационных затрат.
5. ГОЛЬФСТРИМ ТВВ 12
   Потребляемая мощность тепловой пушки – 13 кВт. Тепловентилятор имеет компактные размеры 565 x 410 x 405 мм. Установка подойдет в качестве дополнительного нагревательного оборудования. Они просты в управлении и имеют надежную степень защиты IP44.

Водяные тепловые пушки – наиболее благоприятный вариант для обогрева и просушки промышленных и производственных зданий. Устройство экономично и подходит для тех помещений, где общее отопление не справляется со своей задачей.

Этапы изготовления тепловой пушки на дизтопливе своими руками

Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:

• Бак или емкость для горения топлива.
• Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
• Трубы для камеры сгорания. Используем любой тугоплавкий материал.
• Топливная форсунка.
• Компрессор или насос.

• LiveJournal
• Blogger

Тепловая пушка дает огромное количество тепла Этапы изготовления:

1. В подготовленный заранее трубный корпус устройства вставляется вентилятор.
2. Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
3. Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
4. Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.

1. Насос соединяем с топливным баком и форсункой.
2. Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.
